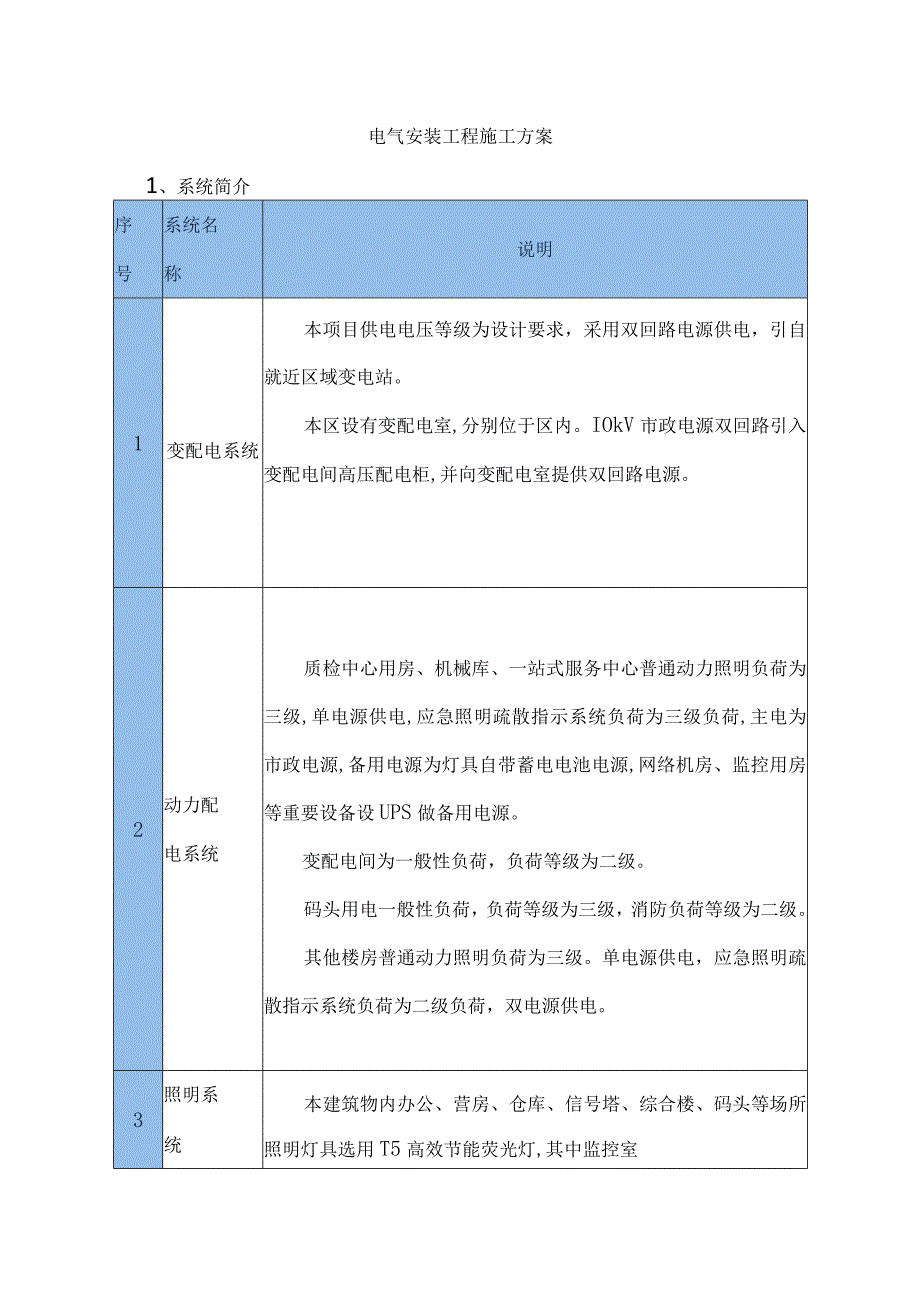

电气安装工程施工方案.docx_第1页
第1页 / 共22页

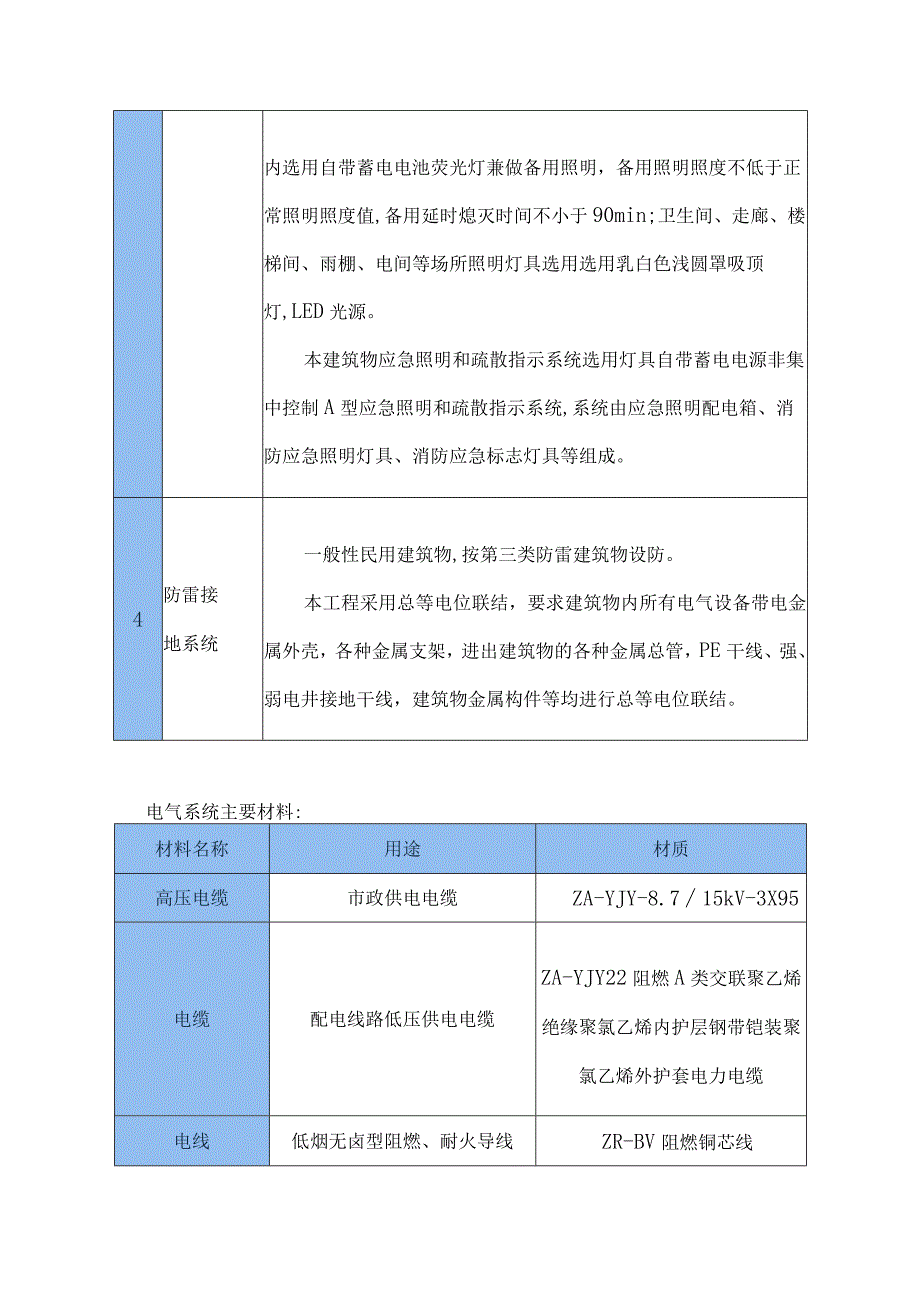

电气安装工程施工方案.docx_第2页
第2页 / 共22页

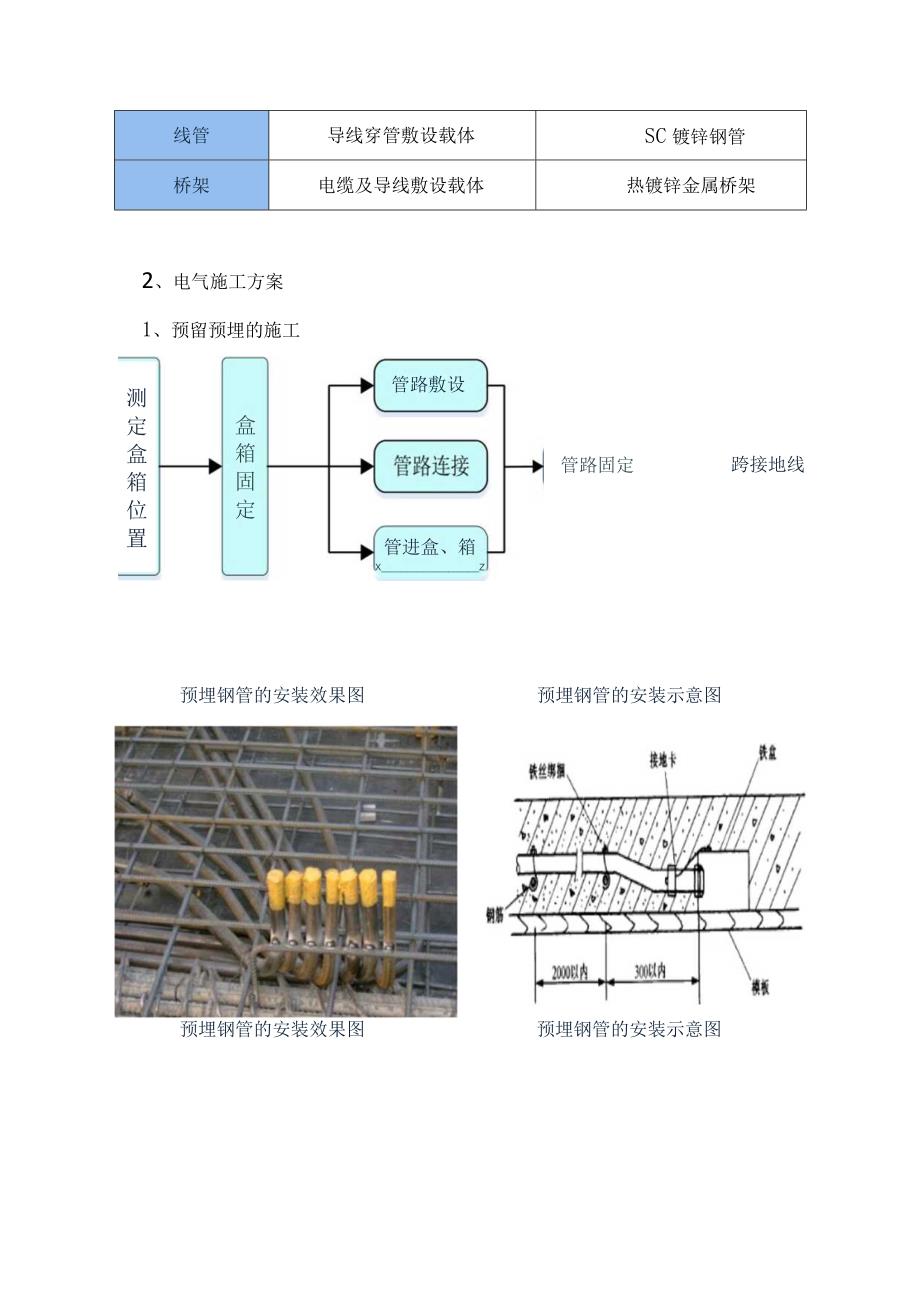

电气安装工程施工方案.docx_第3页
第3页 / 共22页
电气安装工程施工方案.docx_第4页
第4页 / 共22页
电气安装工程施工方案.docx_第5页
第5页 / 共22页
电气安装工程施工方案.docx_第6页
第6页 / 共22页
电气安装工程施工方案.docx_第7页
第7页 / 共22页
电气安装工程施工方案.docx_第8页
第8页 / 共22页
电气安装工程施工方案.docx_第9页
第9页 / 共22页
电气安装工程施工方案.docx_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电气安装工程施工方案.docx》由会员分享,可在线阅读,更多相关《电气安装工程施工方案.docx(22页珍藏版)》请在第壹文秘上搜索。

1、电气安装工程施工方案1、系统简介序号系统名称说明1变配电系统本项目供电电压等级为设计要求,采用双回路电源供电,引自就近区域变电站。本区设有变配电室,分别位于区内。IOkV市政电源双回路引入变配电间高压配电柜,并向变配电室提供双回路电源。2动力配电系统质检中心用房、机械库、一站式服务中心普通动力照明负荷为三级,单电源供电,应急照明疏散指示系统负荷为三级负荷,主电为市政电源,备用电源为灯具自带蓄电电池电源,网络机房、监控用房等重要设备设UPS做备用电源。变配电间为一般性负荷,负荷等级为二级。码头用电一般性负荷,负荷等级为三级,消防负荷等级为二级。其他楼房普通动力照明负荷为三级。单电源供电,应急照明

2、疏散指示系统负荷为二级负荷,双电源供电。3照明系统本建筑物内办公、营房、仓库、信号塔、综合楼、码头等场所照明灯具选用T5高效节能荧光灯,其中监控室内选用自带蓄电电池荧光灯兼做备用照明,备用照明照度不低于正常照明照度值,备用延时熄灭时间不小于90min;卫生间、走廊、楼梯间、雨棚、电间等场所照明灯具选用选用乳白色浅圆罩吸顶灯,LED光源。本建筑物应急照明和疏散指示系统选用灯具自带蓄电电源非集中控制A型应急照明和疏散指示系统,系统由应急照明配电箱、消防应急照明灯具、消防应急标志灯具等组成。4防雷接地系统一般性民用建筑物,按第三类防雷建筑物设防。本工程采用总等电位联结,要求建筑物内所有电气设备带电金

3、属外壳,各种金属支架,进出建筑物的各种金属总管,PE干线、强、弱电井接地干线,建筑物金属构件等均进行总等电位联结。电气系统主要材料:材料名称用途材质高压电缆市政供电电缆ZA-YJY-8.715kV-3X95电缆配电线路低压供电电缆ZA-YJY22阻燃A类交联聚乙烯绝缘聚氯乙烯内护层钢带铠装聚氯乙烯外护套电力电缆电线低烟无卤型阻燃、耐火导线ZR-BV阻燃铜芯线线管导线穿管敷设载体SC镀锌钢管桥架电缆及导线敷设载体热镀锌金属桥架2、电气施工方案1、预留预埋的施工管进盒、箱XZ管路固定管路敷设盒箱固定测定盒箱位置跨接地线预埋钢管的安装效果图预埋钢管的安装示意图预埋钢管的安装效果图预埋钢管的安装示意图

4、2、电气工程二次墙体预留预埋的施工弹性定位!管路开槽一J箱、盒固J管路敷设I/墙体补槽3、防雷接地的施工防雷引下线效果图防雷引下线示意图金属门接地安装效果图金属门接地安装示意图检查土建预留:测量防线)-支吊架组装Jd母线槽现场验收1(现场搬运、贮存b1母线髓接、)-检测试运行封闭母线的安装水平母线的安装水平母线的安装示意图符号说明:1-吊杆2-封闭母线3-固定夹板4-热镀锌角钢5-12镀锌螺栓垂直母线的安装垂直母线的安装示意图符号说明:1-封闭母线2-母线固定支架3-热镀锌槽钢4-12膨胀螺栓5-结构楼板6-防火封堵材料7-防水台4、桥架安装工艺水平桥架的安装水平桥架的安装符号说明:1-内胀螺

5、栓2-吊杆3-桥架4-电缆5-热镀锌角钢符号说明1-桥架2-墙体3-防火封堵材料4-电缆5-封堵盖板水平桥架安装效果图管井内梯架安装效果图5、电缆敷设电缆敷设施工工艺:电缆穿越竖井楼板防火封堵示意图竖井内垂直电缆示意图符号说明:1-钢丝绳2-膨胀螺栓3-槽钢4-固定钢丝绳5-卷 扬机6-钢丝绳7-滑轮8-导向滑轮9-电 缆放线架10-电缆盘-电缆12-电缆滑轮13-电缆夹具竖井内垂直电缆 示意图3、设备安装3.1、低压配电柜的安装低压配电柜的进出线图低压配电柜进出口示意图三K.1A:确淑硝:工工:猊符号说明1-配电箱(柜)2-M6X16螺栓3-桥架及终端头4-绝缘板5-进出线缆3.2、配电箱的

6、安装符号说明:1-支架2-钢管3-配电箱4-接地线5-膨胀螺栓6-墙体配电箱的安装配电箱安装示意图符号说明:1-钢管2-水泥砂浆填实3-配电箱4-混凝土墙体3.3、 UPS安装3.3.1、 工艺流程3.32、施工准备作业条件装饰工程施工完毕,门窗玻璃齐全;墙面、屋顶粗装完毕;预留孔洞、预埋件均符合设计和设备安装要求;设备间具有可靠的安全及消防措施。技术准备施工图纸和技术资料齐全;施工方案编制完毕并经审批;施工前应组织施工人员熟悉图纸、方案,并进行安全、技术交底。3.3.3、进场验收设备开箱检验由建设方、管理公司、监理、施工单位和设备生产厂家共同进行,并作好检查记录。按照设备清单、施工图纸及设备

7、技术资料核对设备及附件的规格型号是否符合设计要求,产品合格证、技术资料是否齐全。检查UPS的整流器、充电器、逆变器、静态开关等规格性能须符合设计要求,内部接线连接正确,标识正确清晰,紧固件可靠无松动,焊接牢固无脱落。3.3.4、 设备运输根据施工图纸,用人力及叉车将设备就位到基础型钢上,找平找正后将设备固定牢固,其垂直度、水平度的允许偏差应符合成套配电柜、控制柜安装工艺要求。3.3.5、 基础制作、安装根据产品技术文件,确定设备的实际安装尺寸和固定螺栓安装孔距尺寸,测量出型钢的几何尺寸,基础型钢安装的偏差应符合成套配电柜、控制柜安装工艺标准。型钢应先调直找正后焊接成框架,再根据设备固定螺栓的间

8、距,钻出固定孔。框架加工完毕,配合土建确定地面基准线后,进行框架安装,用水平尺、水准仪找平,再固定牢固,基础型钢应将接地线焊接好,保证接地可靠。3.3.6、 主回路、控制回路的电缆敷设将UPS输出端的中性线与由接地装置直接引来的接地干线相连接并做重复接地。UPS的可接近裸露导体的接地应连接可靠并有标识。线缆敷设完毕后进行绝缘测试,线间及线对地绝缘电阻值应大于O.5M3.3.7.机柜就位及固定根据设备情况将机柜搬运至现场并吊装在预先设置好的基础槽钢上。采用镀锌螺栓将机柜固定在基础槽钢上。调整机柜的垂直度偏差及各机柜间的间距偏差,水平度、垂直度偏差不应大于1.5%o)3.3.8.柜内设备安装接线制

9、作各电缆接头,接头制作应符合有关规范要求。按照技术文件安装说明、施工图纸对线缆进行编号,压接各线缆时应确保各线缆连接可靠。3.3.9、蓄电池组的安装序号蓄电池组安装前检查项目1蓄电池外壳无裂纹、损伤、变形、漏液等现象,透明的槽盖板应密封良好。2蓄电池组的正、负端柱必须极性正确、无变形,滤气帽或气孔塞的通气性能良好。3连接板、螺栓及螺母应齐全,无锈蚀。4带电解液的蓄电池,其液面高度应在高低液面线之间,防漏螺栓应无松动、脱落。3.3.10、安装要求蓄电池安装应平稳、间距均匀,同排的蓄电池应高度一致,排列整齐。根据厂家提供的说明书和技术资料,固定列间和层间的蓄电池的连接板,操作人员必须带胶布手套并使

10、用厂家提供的专用扳手施工。并联的电池组各组到负载的电缆应等长,以利于电池充放电时各组电池的电流均衡。极板之间相互平齐、距离相等,每只电池的极板片数符合产品技术文件的规定。UPS与蓄电池之间应设手动开关、并应采用专用电缆连接,线端应加接线端子,并压接牢固可靠。3.3.IK蓄电池组充放电充电前检查蓄电池组及其连接片的螺母是否拧紧,保证充电期间电源可O采用恒流法充电时,其最大电流不能超过生产厂家所规定的允许最大充电电流值;采用恒压法充电时,其充电的起始电流不能超过允许最大电流值。充电结束后,用蒸镭水调整液面至厂家规定高度。充放电全过程应按规定时间作好电压、电流、温度记录并绘制充放电特性曲线图。4、灯

11、具安装流程5、开关插座安装清理接线盒)接线(开关、插座安Wl通电检查开关、插座安装示意图开关、插座安装工艺电气系统调试方案5.1、调试流程低压配电柜调试项目检测项目低压配电柜抽屉柜的检查电容器的检查功率因数自动补偿控制器的检查5.2、配电箱柜调试项目检测项目配电箱配电箱柜试运行前,检查配电箱柜内有无杂物,安装是否符合质量评定标准,相色、铭牌号是否齐全。箱柜门及框架和内部的接地或接零检查。箱柜内保护导体应有裸露的连接外部保护导体的端子。照明箱内应分别设置零线(N)和保护线(PE)汇流排,零线和保护线经汇流排配出。明敷接地干线沿长度方向每段15-100mm分别涂以黄色和绿色相间的条纹。测试接地装置

12、的接地电阻值必须符合设计要求。柜内检查:依据施工设计图纸及变更文件,核对柜内的元件规格、型号、安装位置应正确;柜内两侧的端子排不能缺少;各导线的截面应符合图纸的规定;逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线。柜间联络电缆检查:柜与柜之间的联络电缆需逐一校对;在回路查线的同时应检查导线、电缆、继电器、开关、按钮、接线端子的标记是否与图纸相符。操作装置的检查:主要检查接线是否正确,操作是否灵活,辅助触点动作是否准确。配电箱电流回路和电压回路的检查:电流互感器接线正确,极性正确,二次侧不准开路,准确度符合要求。5.3、低压电气动力设备的运行试验要求序号运行试验项目试验内容试验标准或条件

13、1成套配电(控制)、箱、柜运行电压、电流,各种仪表指示检测有关仪表指示,并做记录,对照电气设备的铭牌标示值有否超标,以判定试运行是否正常。漏电开关漏电时间、漏电电流根据漏电等级检查漏电时间、漏电电流满足要求。序号运行试验项目试验内容试验标准或条件测试2电动机的空载试运行检查转向和机械转动无异常情况。电动机旋转方向符合要求。空载电流电动机宜在空载状态下第一次启动,空载运行时间宜2h,并记录空载电流。机身和轴承的温升检查电动机各部件温度,不应超过产品技术条件的规定。滑动轴承温度不应超过80,滚动轴承温度不应超过95o声响和气味声音应均匀,无异声。可启动次数及间隔时间应符合产品技术条件的要求;无要求时,连续启动2次的时间间隔不应小于5min,再次启动应在电机冷却至常温情况下进行。有关数据的记录记录电流、电压、温度、运行时间等有关数据,符合建筑设备或工艺装置的空载状态运行要求。序号运行试验
