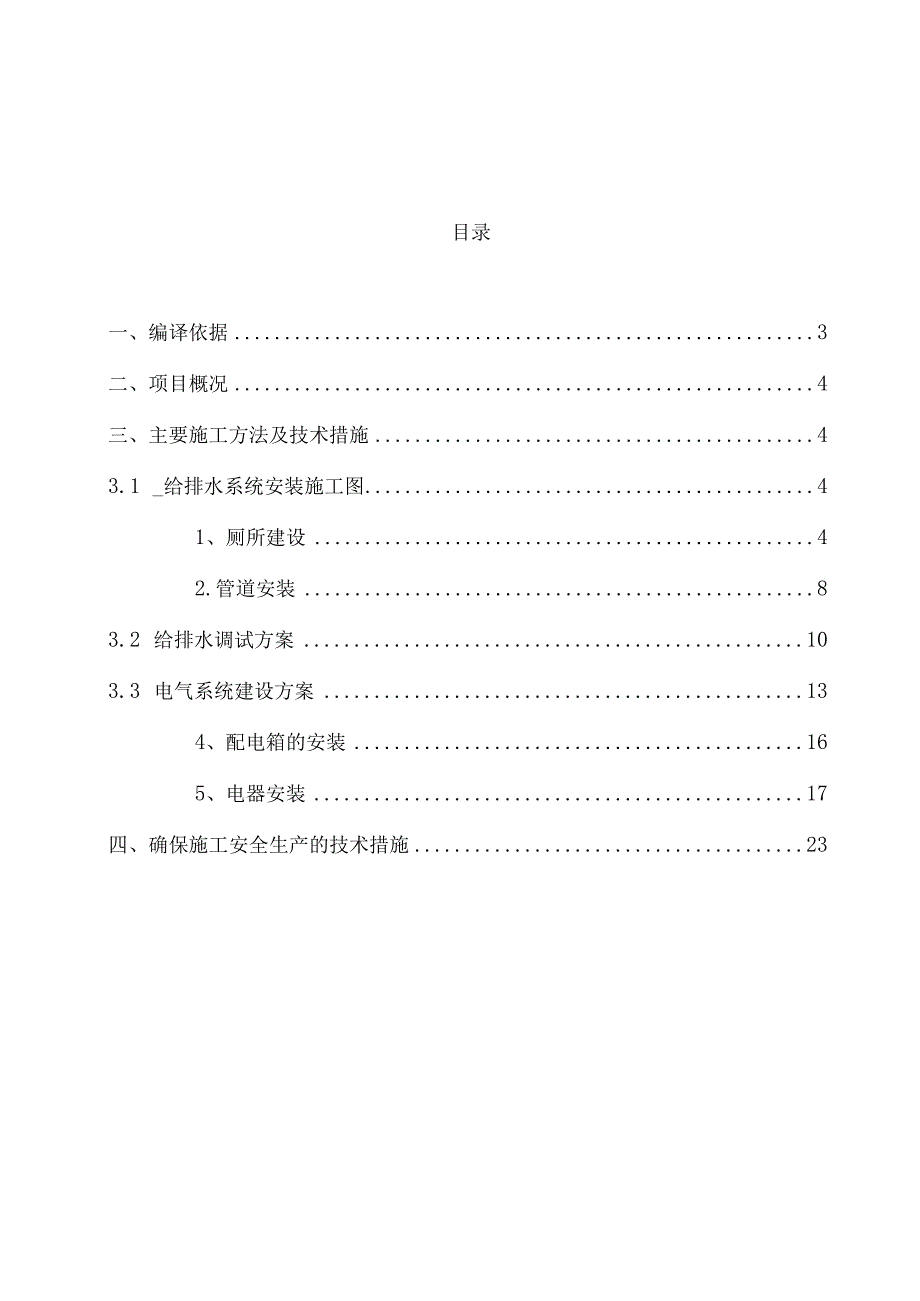

1、电气给排水工程施工方案设计目录一、编译依据3二、项目概况4三、主要施工方法及技术措施43.1 _给排水系统安装施工图41、厕所建设42.管道安装83.2 给排水调试方案103.3 电气系统建设方案134、配电箱的安装165、电器安装17四、确保施工安全生产的技术措施23一、编译依据1.1施工图表1-2图纸名称图纸编号绘图日期1#2#楼总用电图(1/33/3)1#楼宇用电(1/33/3)2#楼宇用电(1/33/3)2014年12月I#地坪水处理(1/55/5)2#地坪水处理(1/5-5/5)2015年1月法律法规、规范、图集及相关文件表1-3类别姓名编号国家建筑给排水及供热工程施工质量验收规范G

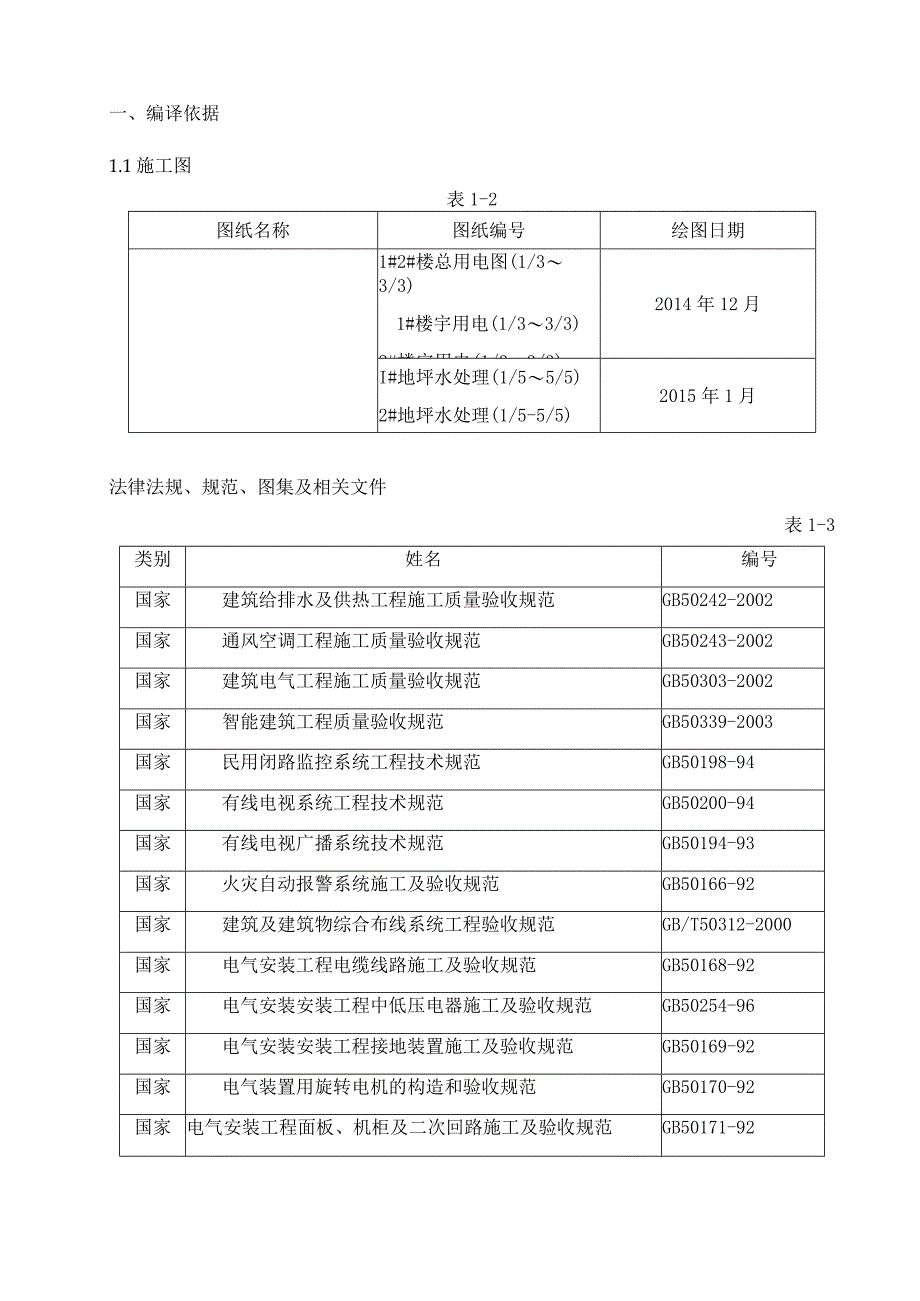

2、B50242-2002国家通风空调工程施工质量验收规范GB50243-2002国家建筑电气工程施工质量验收规范GB50303-2002国家智能建筑工程质量验收规范GB50339-2003国家民用闭路监控系统工程技术规范GB50198-94国家有线电视系统工程技术规范GB50200-94国家有线电视广播系统技术规范GB50194-93国家火灾自动报警系统施工及验收规范GB50166-92国家建筑及建筑物综合布线系统工程验收规范GB/T50312-2000国家电气安装工程电缆线路施工及验收规范GB50168-92国家电气安装安装工程中低压电器施工及验收规范GB50254-96国家电气安装安装工程接
3、地装置施工及验收规范GB50169-92国家电气装置用旋转电机的构造和验收规范GB50170-92国家电气安装工程面板、机柜及二次回路施工及验收规范GB50171-92类别姓名编号地方建筑安装工程施工技术规程(第六、七卷)DBJ/T01-26-2003二、项目概况2.1项目基本情况表2-1序列号项目内容1项目名称2地理位置3施工单位4设计单位5调查单位6监理单位7监理单位8施工总承包9合同期限10合同范围电气工程、给排水工程等3.主要施工方法及技术措施3.1_给排水系统安装施工图一、厕所建设厕所施工采用小流量断面施工方法。卫生间给排水管道安装做好地板预留孔。(2)排水管安装前，做好土建谈判的布
4、置要求，查明卫生洁具的抛嘴尺寸和高度，安装主管、立管、支管依次，在土木工程堵住地洞前再次检查坐标是否准确。(3)所有管道暗敷，立管敷设在管井内，支管敷设在顶棚内，卫生洁具连接管敷设在墙内。卫生间墙建好后，根据各种卫浴给水的安装尺寸在墙上做凹槽，管道沿凹槽安装，尺寸根据墙面装饰面的厚度预留，喷嘴用丝绸密封。B、洁具安装安装过程:施工要点与洁具连接的所有管道均已完成水压试验和闭水试验，并在完成预检和隐蔽预检程序后，完成洁具安装。卫生器具在稳定安装前应进行检查和清洁。配件和卫浴要配套，有的卫浴要在安装前进行预制。卫生洁具排水口与排水管插口的连接必须严密、防漏。安装时应满足以下要求：位置正确、安装平稳
5、、外观正确、密封性好、拆卸性能好、安装后防堵塞。洁具的安装必须在允许偏差范围内。洁具安装允许偏差如下:项目允许偏差(mm)协调单排10排5排海拔单排15电器级10行电器垂直度3(3)水槽安装洗脸盆产品应平整，不得开裂。排放塞应有直径不小于8mm的溢流孔。排水塞与洗脸盆连接时，排水塞的溢水孔应尽量与洗脸盆的溢水孔对齐，确保溢水部分畅通无阻。镶嵌后，排水塞上端应低于洗脸盆底部。支架固定螺栓可选用镀锌开口地脚螺栓或不小于6mm的镀锌金属膨胀螺栓（如墙体为多孔砖，严禁使用膨胀螺栓）。洗脸盆与排水管连接后，应牢固紧凑，易于拆卸，连接处不得打开。水槽与墙壁的接触部分应用硅膏填缝。如果水槽的疏水阀和水龙头为
6、电镀产品，安装时不应损坏电镀层。马桶安装安装马桶前，应根据房屋设计画出安装十字线。无设计规定时，蹲便器出水口中心到后壁的最小距离为：陶瓷水封660mm,铸铁水封62Onlnb左右居中。蹲便器在安装混凝土地面前应先安装一圈厚度为3.5mm的麻灰，并将两侧的砖块挤牢。蹲便器水封上下口与坐便器或管道的连接处应填满油麻两圈，外面填油腻子或纸盘白灰。安装后应妥善保护。洗脸盆安装先安装面盆下水：先拆下下水底座、眼圈、橡胶垫，用腻子垫上顶垫插入面盆下水孔，下水口溢水口应对准溢水口在洗脸盆排水口。对于嘴巴和眼睛，在外面加一个腻子垫圈，放在眼圈上，然后带上脚跟。然后用自制的扳手夹住排水口的横肋，用一字扳手将后跟
7、拧紧到适度的松紧度。然后安装面盆龙头：先拆下龙头根母和锁紧螺母，在龙头根部抹上腻子，插入洗脸盆的进水孔，然后在眼圈下面放上橡胶垫片，套上根部螺母并用左手握住水。嘴，用右手用自制的八角扳手将锁紧螺母拧紧到适当的松紧度。然后安装洗脸盆：先安装支架。根据排水管的中心在墙上画一条竖线，测量离地面规定的高度，画一条水平线，根据盆的宽度在水平面上画出支架的位置，然后安装洗脸盆支架有一个木制的，一个带钢垫圈的。将预埋木砖上的螺丝固定牢固地植在墙上，然后将脸盆放在支架上找平对齐，将框架挂钩钩入脸盆下方的固定孔中，拧紧脸盆框架的固定螺栓水平。然后安装洗脸盆的排水管：在洗脸盆的排水线下端涂上铅油，缠上少许麻线，将
8、存水弯连接到排水管（P型直接将存水弯的垂直接头拧到排水管上）排水管），松紧度适中，然后用麻油包住疏水阀下段的下端，插入疏水管口，将橡胶垫放在疏水阀的连接处，拧紧锁紧螺母用手，然后将其拉直，然后用扳手将其拧紧至适度的松紧度，并用腻子堵住并抹平下水管的出口。洗脸盆与排水塞的连接处应采用渗油石棉橡胶板密封。最后安装洗脸盆进水管：先量好尺寸匹配短管，安装角阀，然后在短管另一端的螺纹上涂油，用麻线包好，拧入预留水供应管口（如果是隐藏式安装）。如果管道装有护齿器，应先将护齿器套在短接头上。管道安装完毕后，护齿器应填满腻子，与墙壁水平，压紧，并清理溢出的腻子。将铜管（或塑料管）按尺寸剪断，取下角阀和水龙头的
9、锁紧螺母，背对背套在铜管（或塑料管）上，包上油封绳或铅油分别缠绕。将水龙头的根部插入，下端插入角阀的中门，上下拧紧锁紧螺母至松紧度适中，拉直对齐，将外露的麻线清理干净。台面式洗脸盆安装图我1 一台上式洗脸盆；2 冷热型水嘴， 3溢水槽；4一存水弯；5八字门：6 热水管；7冷水管；8污水管I 9一大理石台面板，10一装饰门,11一镜子蹲式大便器安装图1大便器,2一存水弯；3横管；4 一给水管;5-胶皮碗：6防水层：7 白灰膏2.管道安装1工艺流程(一)供水管道工艺流程丽H主管安阂T立管安装卜皮管安装H道丽H管道防腐If顾T管道冲洗卜瓶件安装排水管道工艺I管道预制H主管安装H立管安装H支管安装H灌
10、水过球试验I2给排水管道的安装：(一)给排水管道的安装：安装前检查预留开孔，根据设计尺寸确定位置，修改开孔。供水主管安装时，总则从总进水口操作，并在总进水口端加一个临时塞子进行试压。管道预制完成后，安装前做好防腐工作。螺纹连接管道涂上铅油，用麻线包裹，然后用管钳拧紧，安装后拉直。排水管应与两个45度弯头连接。安装排放管时，堵住墙体出水口，以便进行闭水试验。给排水立管安装：给排水立管应分步预制安装。安装前检查预留开孔，根据设计尺寸确定位置，修改开孔。安装时，如需打孔，孔的直径不宜过大，楼板加强筋不可随意切割。当必须切断时，需要在立管安装后进行焊接加固。安装立管时，先在各楼层自上而下安装卡箍，再安
11、装立管。安装好后，用吊线把它拉直。冷热水立管的安装要求热水管在左边，冷水管在右边。给水立管每层设有管夹，离地高度为L5l.8mO排水立管每层应设置检查口，距安装地面Irn。（3）给排水支管的安装：供水支管安装前，应检查各洁具预留冷热水口的高度和位置，找平后安装支管卡箍。冷热水支管的安装要求热水管在上，冷水管在下。先安装排水支管，调整坡度，再固定卡架。排水支管必须按规定坡度安装，不允许出现倒坡、平坡现象。其他：供水主管应以0.002-0.003的坡度敷设，并安装坡向排水装置。排水管的坡度应符合施工规范。坡度太小或倒转，都会影响使用效果。3安装管道时要注意以下几点：水平安装的管道应有适当的坡度。水
12、平给水管到排水装置或配水点的坡度应为0.0020.005,进水管到室外给水管网的坡度应不小于0.003。排水管的坡度根据管径的不同而不同，根据图纸给出的坡度选择。室内给排水管道图的标高为管道中心标高。沿墙或地板铺设的管道用管夹固定，管夹用钢钉或膨胀螺钉固定在支撑墙或地板上。4悬空管道或管道外有保温层的管道，应采用吊架或支架固定管道。管道固定件的最大间距应符合规定。三通、弯头等管件弯头处应加装夹具。安装后严禁攀爬或挪作他用。5隐蔽管道应通过水压试验，检查无渗漏，方可进行管槽填封、涂刷或贴面层施工。6无防水要求时，通过管道的孔洞可用1:2水泥砂浆填充；有防水要求时,应填入用膨胀水泥配制的1：2水泥
13、砂浆，板面抹三角灰。7管道安装好后，检查预留口的坐标、标高、位置和管道直径是否正确，然后找直线，用水平尺检查坡度，调整合格后调整电梯螺栓的U形卡使其紧固。，均匀一致。8将管道穿过结构处的套管拉直或安装，填满管孔，并在预留开口处加装临时管塞。3.2给排水调试方案1调试前测试水压试验室内供水系统：供水管道系统的试验压力为工作压力的L5倍，不低于O.6Mpa0加压试验压力1小时，压降不得超过0.05MPa,然后在L15倍工作压力的状态下加压2小时，压降不得超过0.03MPa,检查无在每个连接处泄漏。(2)灌溉试验排水管在关闭前应进行灌溉试验。灌水高度不应低于底层卫生洁具上沿或底层地面。满水15分钟后
