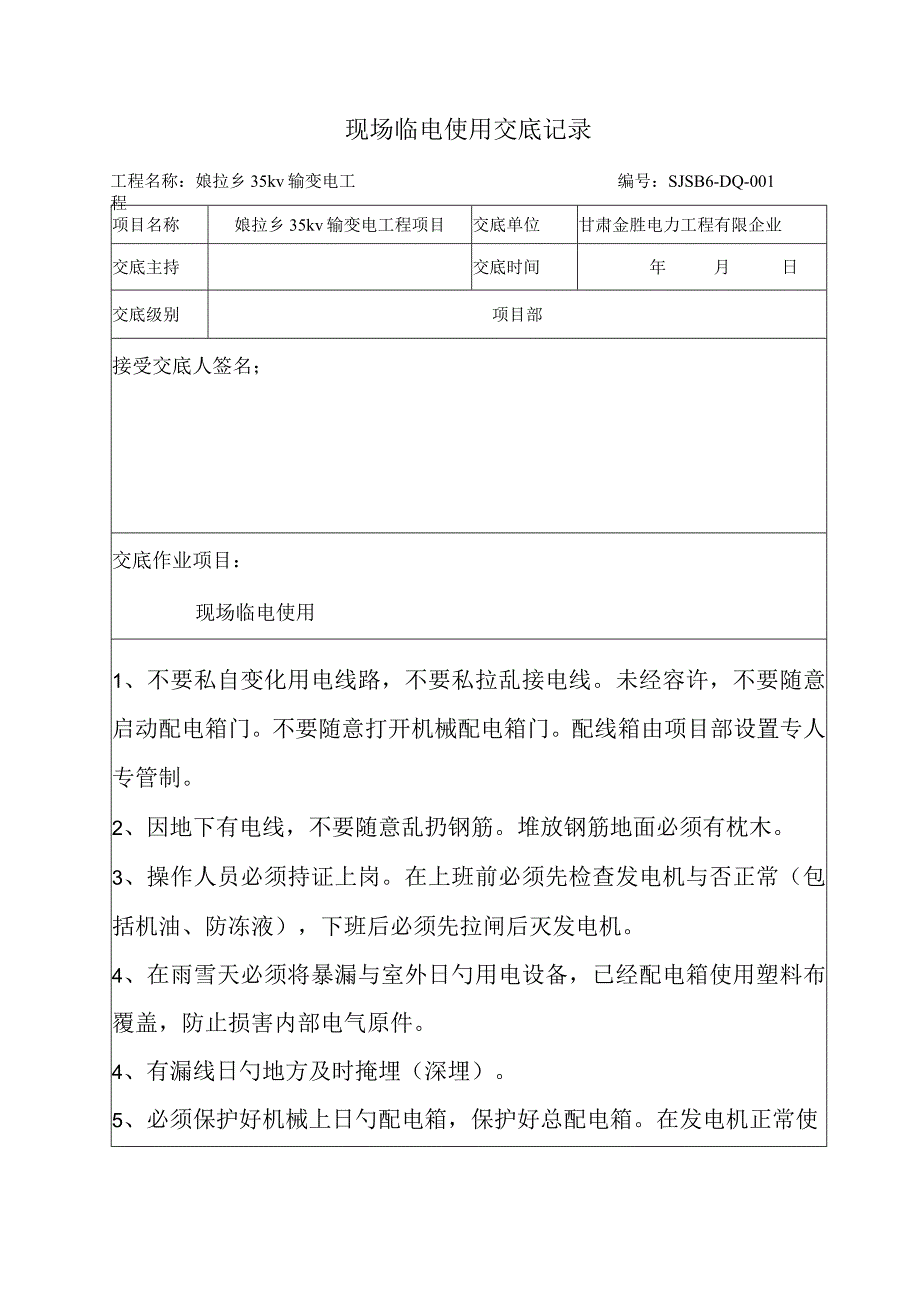

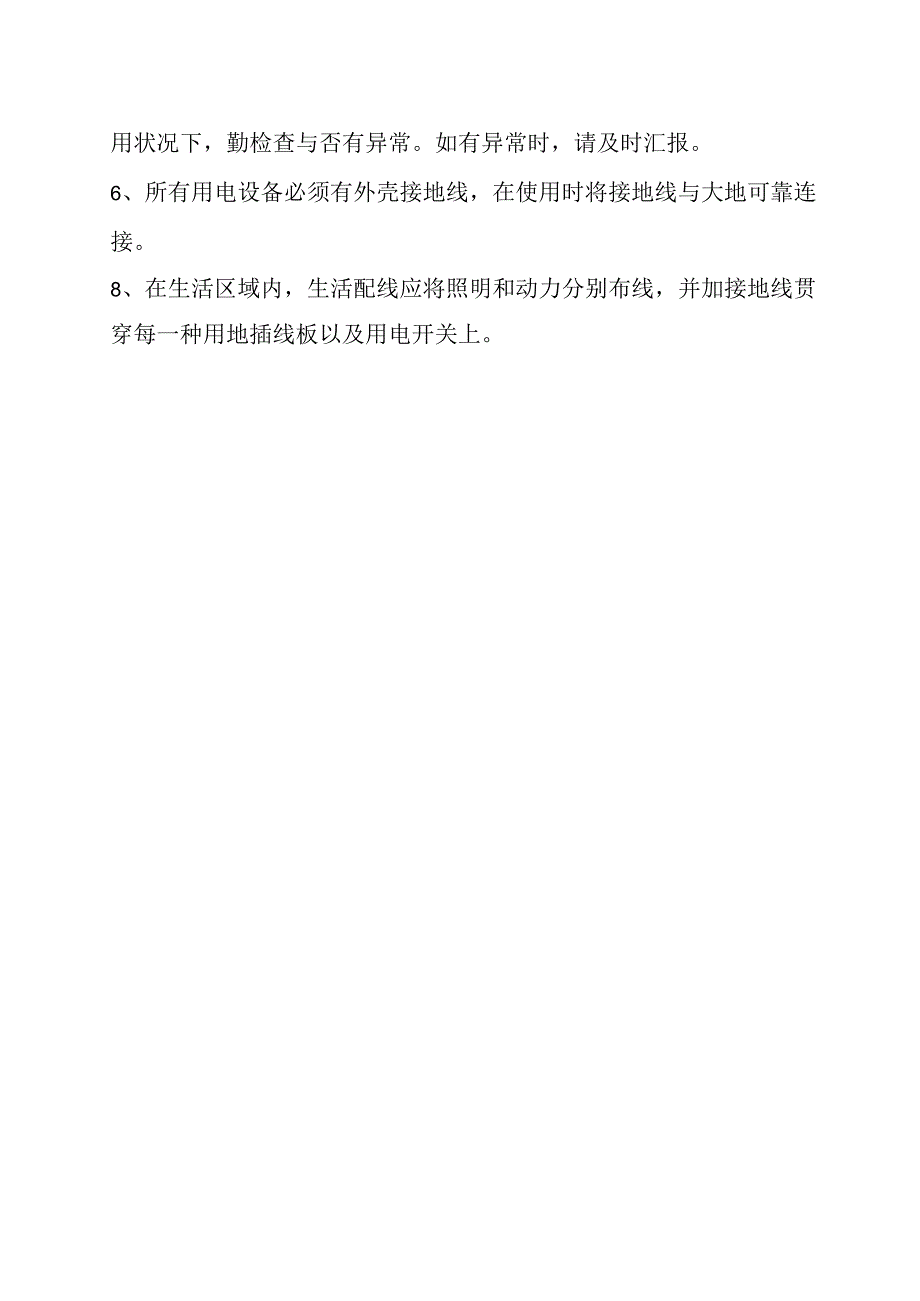

1、现场临电使用交底记录项目名称娘拉乡35kv输变电工程项目交底单位甘肃金胜电力工程有限企业交底主持交底时间年月日交底级别项目部接受交底人签名；交底作业项目：现场临电使用1、不要私自变化用电线路，不要私拉乱接电线。未经容许，不要随意启动配电箱门。不要随意打开机械配电箱门。配线箱由项目部设置专人专管制。2、因地下有电线，不要随意乱扔钢筋。堆放钢筋地面必须有枕木。3、操作人员必须持证上岗。在上班前必须先检查发电机与否正常（包括机油、防冻液），下班后必须先拉闸后灭发电机。4、在雨雪天必须将暴漏与室外日勺用电设备，已经配电箱使用塑料布覆盖，防止损害内部电气原件。4、有漏线日勺地方及时掩埋（深埋）。5、必须

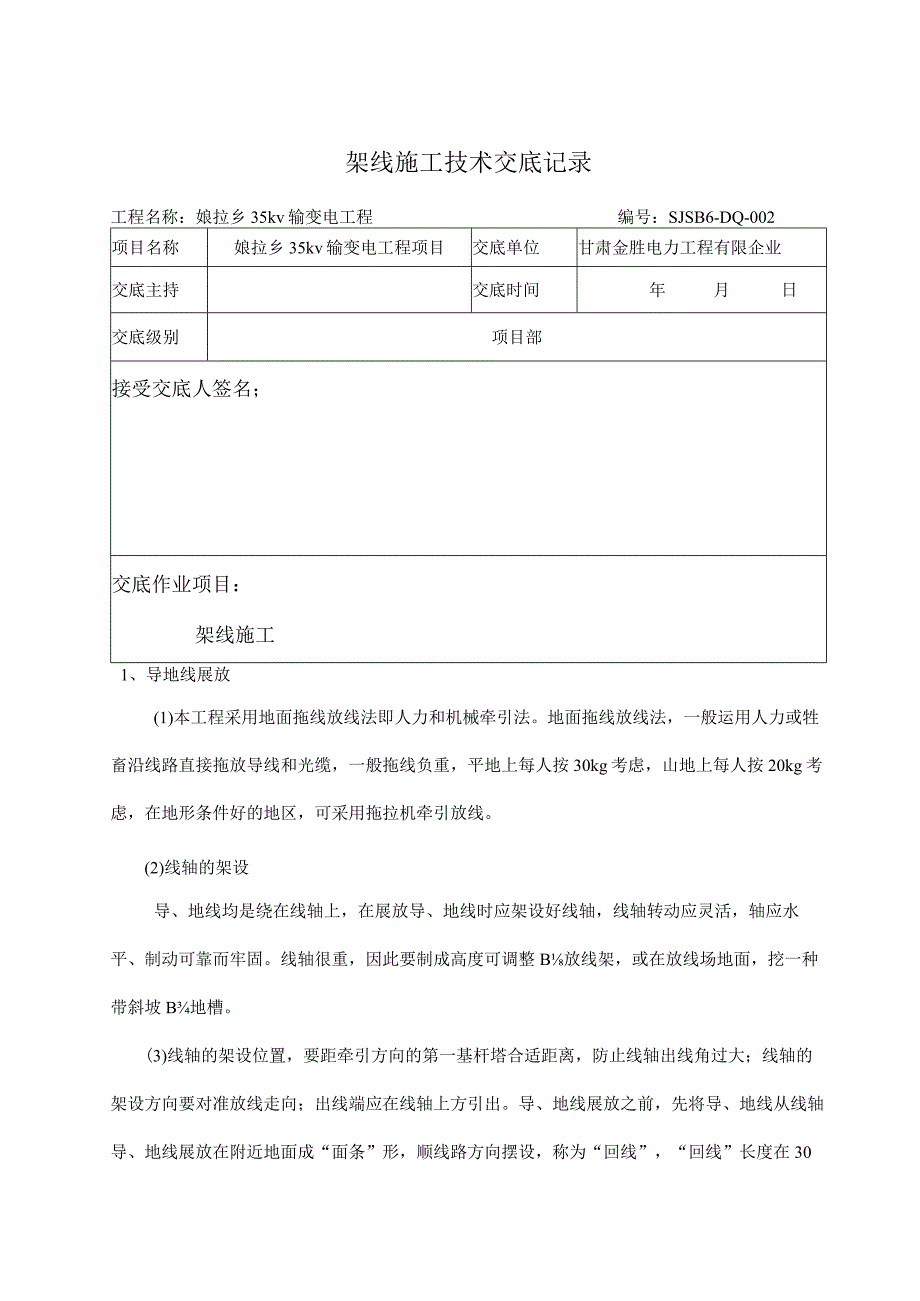

2、保护好机械上日勺配电箱，保护好总配电箱。在发电机正常使编号：SJSB6-DQ-001工程名称：娘拉乡35kv输变电工程用状况下，勤检查与否有异常。如有异常时，请及时汇报。6、所有用电设备必须有外壳接地线，在使用时将接地线与大地可靠连接。8、在生活区域内，生活配线应将照明和动力分别布线，并加接地线贯穿每一种用地插线板以及用电开关上。架线施工技术交底记录工程名称：娘拉乡35kv输变电工程编号：SJSB6-DQ-002项目名称娘拉乡35kv输变电工程项目交底单位甘肃金胜电力工程有限企业交底主持交底时间年月日交底级别项目部接受交底人签名；交底作业项目：架线施工1、导地线展放(1)本工程采用地面拖线放线
3、法即人力和机械牵引法。地面拖线放线法，一般运用人力或牲畜沿线路直接拖放导线和光缆，一般拖线负重，平地上每人按30kg考虑，山地上每人按20kg考虑，在地形条件好的地区，可采用拖拉机牵引放线。(2)线轴的架设导、地线均是绕在线轴上，在展放导、地线时应架设好线轴，线轴转动应灵活，轴应水平、制动可靠而牢固。线轴很重，因此要制成高度可调整B放线架，或在放线场地面，挖一种带斜坡B地槽。(3)线轴的架设位置，要距牵引方向的第一基杆塔合适距离，防止线轴出线角过大；线轴的架设方向要对准放线走向；出线端应在线轴上方引出。导、地线展放之前，先将导、地线从线轴导、地线展放在附近地面成“面条”形，顺线路方向摆设，称为
4、“回线”，“回线”长度在30至50m之间，层次分明，这样能适应开始拖线时速度很快的状况。（4）人力地面拖线专人监护认真检查，放线时在跨越架处、杆塔下、回线处每隔三基塔下高差大的杆塔处、河边等均应设专人监护。发现导线在硬物上磨擦等状况，可垫木棍、草垫等，如有断股、金钩、磨伤等损伤不能及时处理时，应在导线上做出明显标识，如缠绕红布条等，以便后来进行处理。放线过程中对展放的导、地线应认真进行外观检查。对于制造厂在线上设有的损伤及断头标志的地方，应查明状况，妥善处理。人员安排，拉线人员要分开，人与人之间距离以导线不拖地为宜。牵引线头应由技工担任，不可走偏，线间不要互相交叉，常常瞭望后方信号，控制拖线速
5、度，拖不动不能硬拖。牵线过塔，牵引导、地线到一基杆塔时，应越过杆塔位置二倍塔高以上距离，停止牵引，将线头拖回杆塔处，用滑车上引绳吊上并拉过放线滑车，再继续向前牵引拖线。卡线处理，放线过程中，如线被卡住了，监护人员应在线弯外侧用大绳或撬棍处理,不能用手推拉，否则忽然松动，人员将有危险。放线次序，由于紧线次序是先地线后导线、先上导线后下地线，因此放线次序是先导线后地线、先下导线后上地线，尤其注意导、地线展放后不得互相交叉。转盘放剩线，当线轴上导线或光缆放到只剩510圈时，暂停放线，由线盘人员转动线轴，将余线放完。2、紧线操作（1）紧线现场布置。紧线时，牵引导线或光缆一般多采用人推绞磨或机动绞磨。紧
6、线时，紧线动力或地滑车和紧线耐张段方向一致，牵引地锚距紧线塔水平距离应不不不小于挂线点高度的2倍。受地形影响附加转向滑车变化方向后，不是导线横担受过大的侧拉里。（2）卡县工具紧线时，一般使用与导、地线规格相似的卡线器。加入导线后，拉紧拉环，运用杠杆作用使卡线部分自紧。（3）收紧余线。首先用人力不通过紧线操作滑轮，在地面收紧余线。待前方架空线脱离地面23m左右，即可开始在耐张操作塔前30m处套上紧线器，用牵引设备牵引钢绳紧线。（4）紧线指挥。应随时注意拉力表及导、地线离地时状况。发现不正常或前方传来停止信号，应迅速停止牵引，查明原因并处理后再继续牵引。当弧垂将要到达规定值时，指挥告知牵引设备的操
7、作人员，放慢牵引速度，以便观测弧垂。（5）弧垂调整。如仅取一种观测档，为使前后各档导线弧垂符合规定，可先过紧导线，使观测档弧垂略不不小于规定值。然后放松导线，使弧垂略不小于规定值，这样反复一、二次后，再收紧导线，使弧垂值稳定在规定值。假如有几种观测档时，首先使靠近挂线端观测档上弧垂到达规定值，这时近紧线侧观测档处在过紧状态，然后放松导线，依次使其他观测档到达规定值，这样反复调整，最终收紧导线，使各观测档弧垂稳定在规定值。观测弧垂应待导线处在稳定后在观测，观测时尽量做到各相导线及每相各子导线弧垂一致。（6）紧线次序。一般先紧、挂地线及避雷线，后紧、挂导线；先紧、挂中相导线，后紧、挂边相导线。线路
8、挂线后，应在5天内进行附件安装，防止导线、避雷线受振动损伤，否则应采用临时防振措施。附件安装前应对紧好线的两端杆塔再次检查调整，目测三相导线、两根地线弧垂与否一致，直线杆塔、横担及绝缘子串有无倾斜。如不符合规定，不能进行附件安装。相邻两杆同步进行附件安装，应错开相别，以不致因提线时位置移动发生误差。施工线路交叉或平行靠近带电线路，工作人员登杆作业时，应做好临时工作接地后再进行工作，以防感应电击。在下一耐张段末挂线前，本段之附件安装，最终应留23档暂不进行，以免因耐张塔倾斜，致使绝缘子串过度倾斜。3、附件安装（1）悬垂线夹的安装在高差不大的平原地段悬垂串处在垂直状态，可以在线夹中心位置划印，用双
9、钩紧线器一端吊住横担上绳套，另一端钩住导线（钩子挂胶，裹上铝带或软布，以防扎伤导线）,收紧双钩提起导线。也可视导线垂直荷重大小，施工以便，采用链条葫芦或滑轮组，由杆下人员配合提线。顺导线外层铝股方向缠绕铝包带衬垫，并使包带两端均能露出线夹1030mm,且断头应夹在线夹内，将缠好铝包带的导线装入线夹之中，导线划印位置应固定在线夹中间位置。线夹安装完毕后，悬垂绝缘子串应垂直地面，个别状况下，在顺线路方向与垂直位置倾斜角可不超过5,且其最大偏移值不应超过200mm。线路通过山区，持续上坡或持续下坡档的耐张段，由于杆塔两侧水平拉力不一样，致使导线滑轮发生倾斜。下坡侧各档线松，其导线弧垂不小于设计值，水
10、平张力较设计值小。而上坡侧各档线紧，其导线弧垂不不小于设计值，水平张力较设计值大。应在导、地线紧线时按正常措施观测弧垂，而在安装悬垂线夹时，按设计中计算得到的每基直线塔上调整距离安装线夹。（2）防震锤安装防震锤安装距离在直线塔上从悬垂线夹出口开始算起，耐张塔上从耐张线夹出口开始算起。防震锤在导线上固定措施和悬垂线夹相似，其安装误差应不不小于30mm。固定防震锤夹板的螺栓应用弹簧垫圈拧紧，以防由于振动使防震锤沿导线滑动。防震锤安装后应在导、地线下方同一垂直平面内，并且连接锤头的J钢绞线应当平直，不得扭斜。（3）预绞丝线条安装预绞丝用于悬垂线夹或耐张线夹的称预绞丝护线条，可以减少导线弯曲应力，其代
11、表符号为FYH,用于补修导线的预绞丝称预绞丝补修条，其代表符号为FBYo预绞丝是一种有弹性的J铝合金丝，螺旋状的J制品，每组有1316根，其弯扭捻角在20左右。安装时每条的中心线与线夹中心应重叠，对导线包裹应紧固。应单根预绞丝从中心按外层捻回方向沿导线向两端缠绕紧，逐根缠绕预绞丝，注意不使预绞丝受力过大变形，失去弹力，减少预绞丝与导线时握着力而失效。安装、检修预绞丝很以便，不需要任何工具，且检查预绞丝内部导线与否断股等缺陷时，拆除后的预绞丝仍可重新缠绕使用。4、跳线安装(1)跳线的连接方式耐张塔两侧的挂线完毕之后，需将两侧导线加以连接，此段连接线称为跳线(又称引流线)。跳线按耐张塔式、导线截面
12、及线夹类型B不一样，其连接方式也不一样，一般可分为绕跳式和直跳式两类。绕跳式连接方式，使用于导线直接挂于塔身的J跳线的J绕跳，如“干”字形耐张塔的中(上)相跳线绕跳等。直跳式跳线连接，按其所用耐张线夹不一样和有无跳线串，可分为三种类型。(2)螺栓式耐张线夹的跳线连接，一般不切断导线，跳线两侧线头直接用并沟线夹连接，或采用压接式跳线连接板连接。压接式耐张线夹的跳线连接，跳线用跳线连接板与耐张线夹连接。加挂跳线串H跳线连接，可以用螺栓式耐张线夹，也可以用压接式耐张线夹。本工程线路采用耐张线夹压接措施进行连接施工。铁塔组立交底记录项目名称娘拉乡35kv输变电工程项目交底单位甘肃金胜电力工程有限企业交
13、底主持交底时间年月日交底级别项目部编号：SJSB6-DQ-003工程名称：娘拉乡35kv输变电工程接受交底人签名;交底作业项目:铁塔组立1、施工队从材料站领取塔料时，必须同材料站人员对塔材的表面质量、规格、塔料包号以及螺栓的数量进行检查、查对，如有问题双方填写材料质量缺陷单，领取塔料必须要在塔材发放明细表中签字。运送前应仔细查对要运送的塔材的型号、呼称高与要组装的塔位桩号所需要的塔材与否相符，确认无误后方可装车运送。2、塔材在运送过程中要对塔材进行有效保护，以免对塔材镀锌损坏。如用人工装卸时，应采用对应措施，防止塔材因互相叠压而导致塔材弯曲或永久变形。3、地面组装：地面组装工作应由有组装经验的
