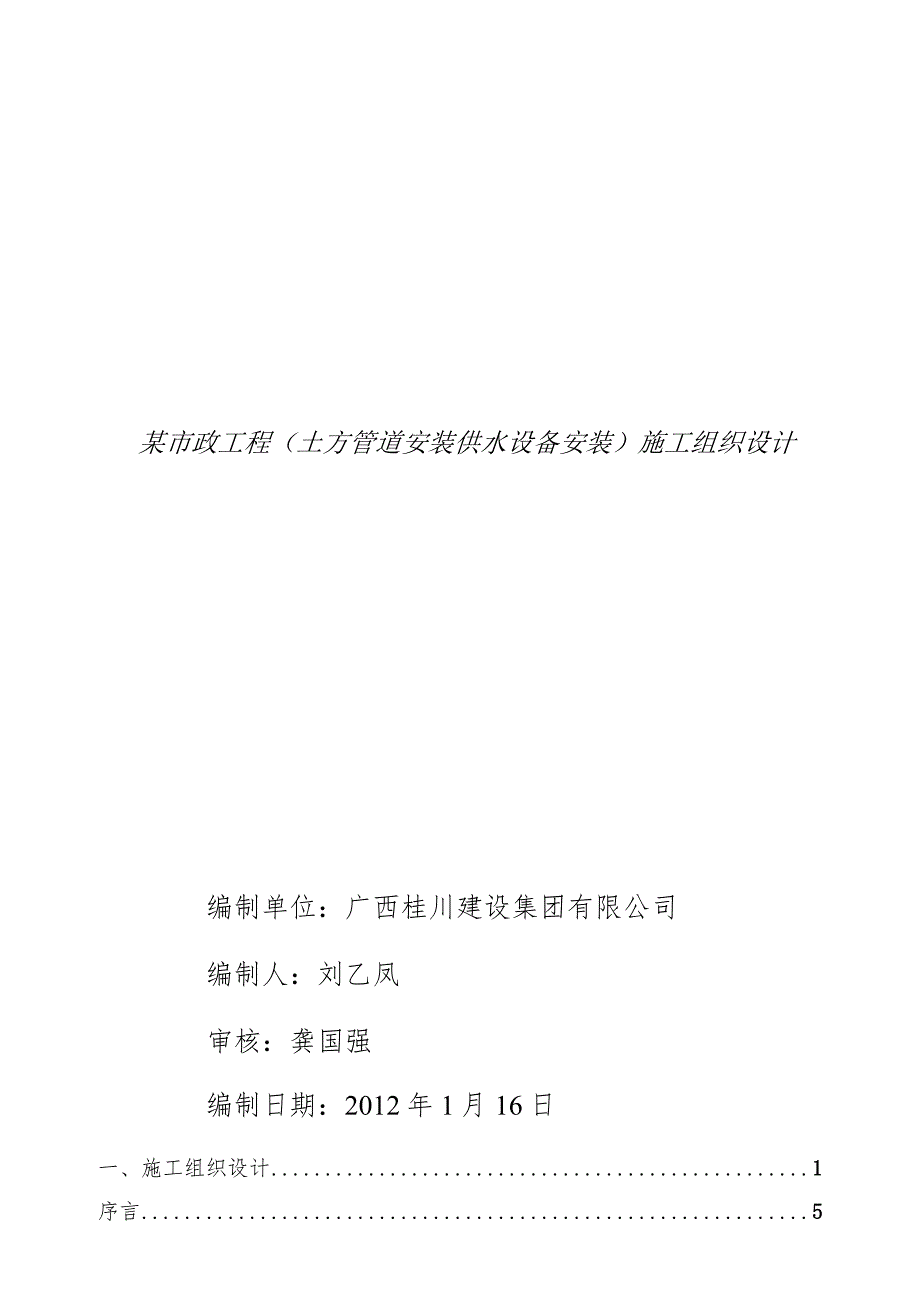

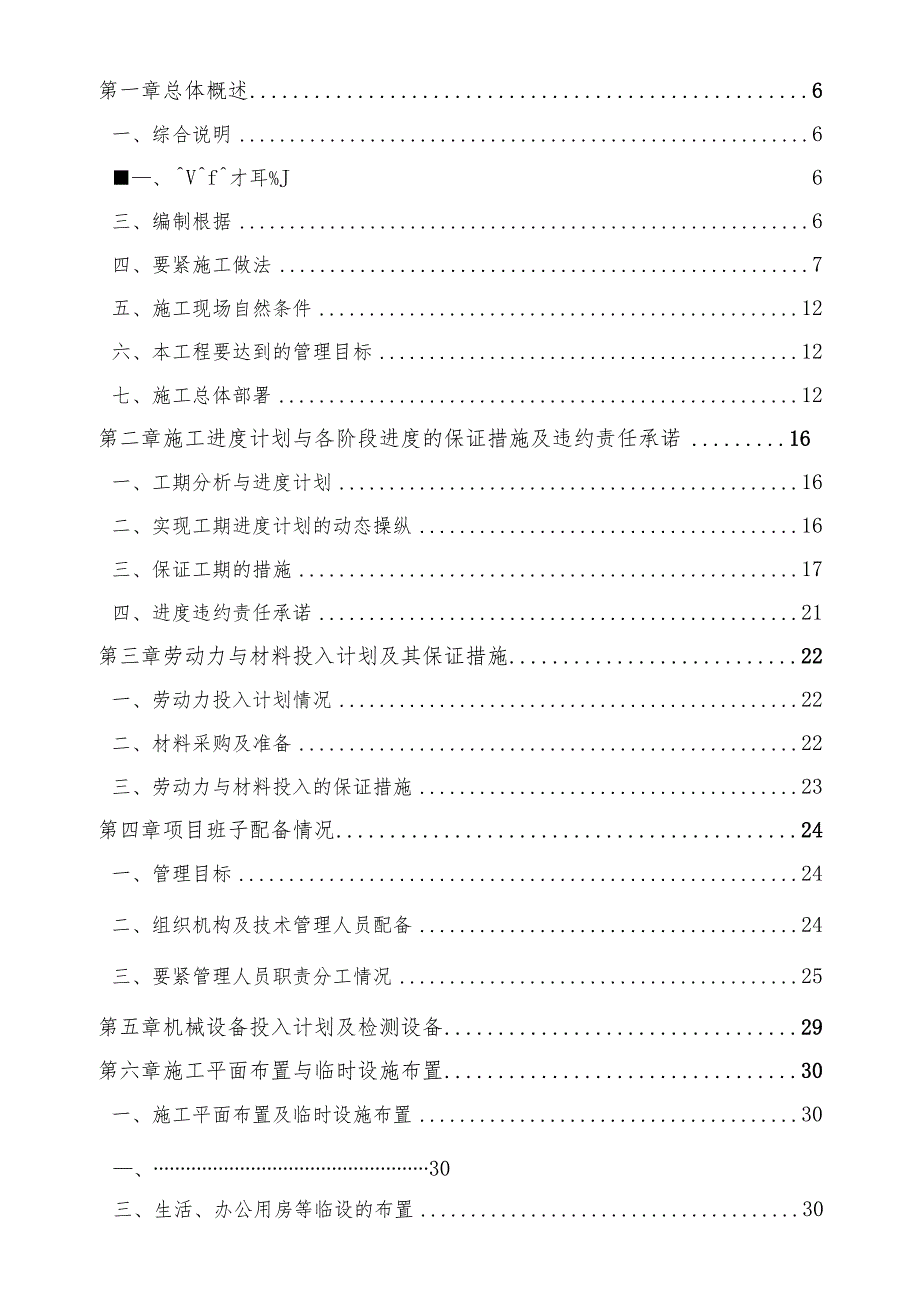

1、某市政工程（土方管道安装供水设备安装）施工组织设计编制单位：广西桂川建设集团有限公司编制人：刘乙凤审核：龚国强编制日期：2012年1月16日一、施工组织设计1序言5第一章总体概述6一、综合说明6、Vf才耳%J6三、编制根据6四、要紧施工做法7五、施工现场自然条件12六、本工程要达到的管理目标12七、施工总体部署12第二章施工进度计划与各阶段进度的保证措施及违约责任承诺16一、工期分析与进度计划16二、实现工期进度计划的动态操纵16三、保证工期的措施17四、进度违约责任承诺21第三章劳动力与材料投入计划及其保证措施22一、劳动力投入计划情况22二、材料采购及准备22三、劳动力与材料投入的保证措施

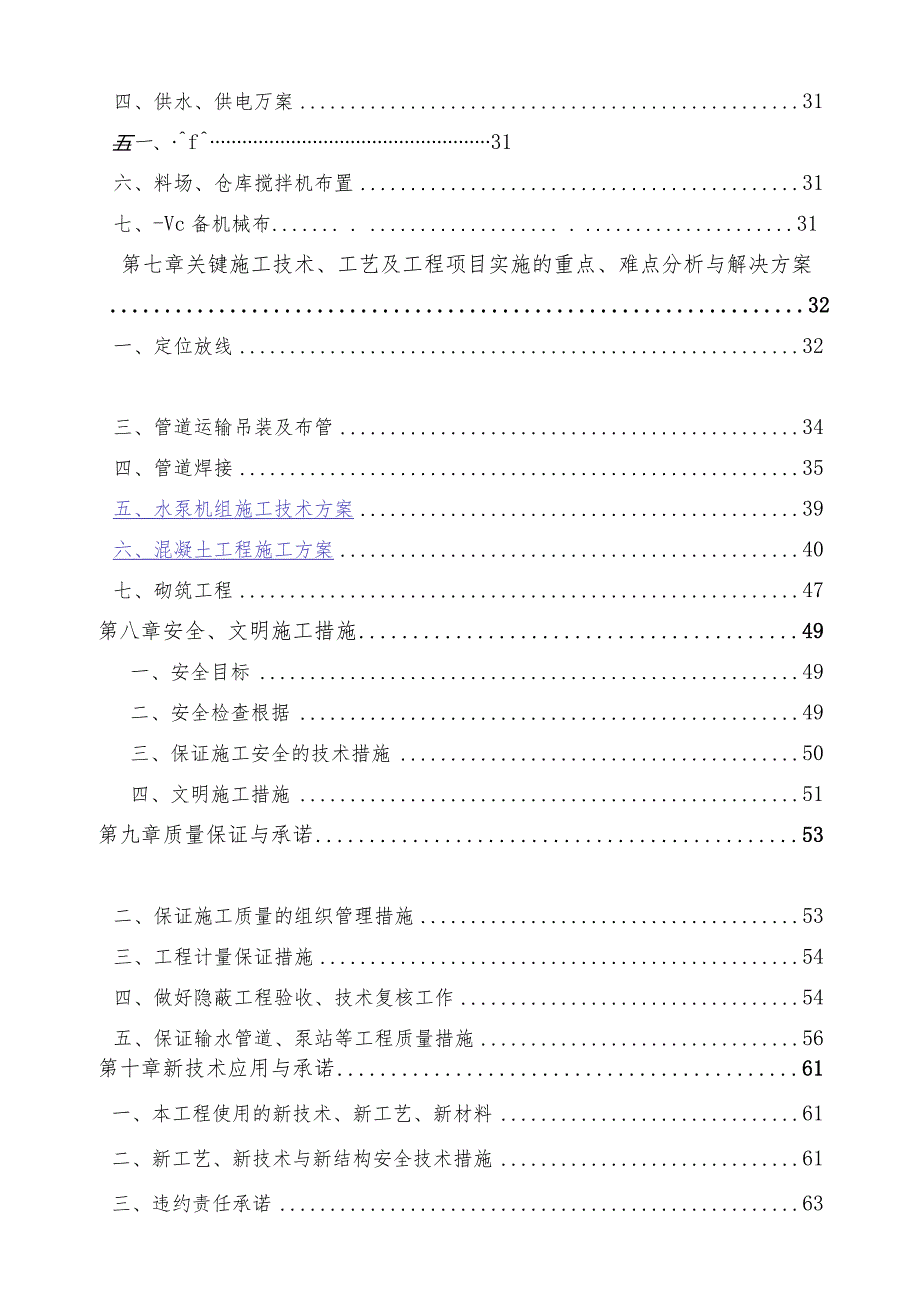

2、23第四章项目班子配备情况24一、管理目标24二、组织机构及技术管理人员配备24三、要紧管理人员职责分工情况25第五章机械设备投入计划及检测设备29第六章施工平面布置与临时设施布置30一、施工平面布置及临时设施布置30、30三、生活、办公用房等临设的布置30四、供水、供电万案31五一、f31六、料场、仓库搅拌机布置31七、-Vc备机械布31第七章关键施工技术、工艺及工程项目实施的重点、难点分析与解决方案32一、定位放线32三、管道运输吊装及布管34四、管道焊接35五、水泵机组施工技术方案39六、混凝土工程施工方案40七、砌筑工程47第八章安全、文明施工措施49一、安全目标49二、安全检查根据4
3、9三、保证施工安全的技术措施50四、文明施工措施51第九章质量保证与承诺53二、保证施工质量的组织管理措施53三、工程计量保证措施54四、做好隐蔽工程验收、技术复核工作54五、保证输水管道、泵站等工程质量措施56第十章新技术应用与承诺61一、本工程使用的新技术、新工艺、新材料61二、新工艺、新技术与新结构安全技术措施61三、违约责任承诺63第十一章其他施工措施64一、减少扰民降低环境污染与噪音的措施64二、地下管线及其他地上地下设施的加固措施65第十二章附图表67附表一：拟投入的要紧施工机械设备表67附表-一*劳力十划表69附表三：计划开、竣工日期与施工进度网络图70附表四:施工总平面图71附
4、表五：临时用地表72二、项目管理机构配备情况73（一）项目管理机构配备情况表73附：要紧管理人员上岗证、职称证书、身份证复印件74（二）注册建造师简历表Ill附：建造资格证书、职称证书、安全生产考核合格证（B证）、身份证及已完成工程竣工验收证明材料复印件112（三）项目技术负责人简历表125附：技术负责人职称证书、身份证及已完成工程合同协议书复印件126（四）项目管理机构配备情况辅助说明资料138（五）企业资质143（六）企业业绩148对承建本工程，我公司具有极大的热忱，对与建设单位的合作充满诚挚的意愿。在收到招标文件后，我公司组织有关人员认真阅读图纸，认真熟悉现场情况，编制了指导工程施工的纲
5、领性文件一一施工组织设计，编制时对工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划操纵、机械设备及周转材料配备、要紧技术方案、安全、文明施工、环保、季节性施工等诸多因素做了充分考虑，突出其科学性、适用性及针对性。确保在招标标要求的工期内完成工程的全部施工内容，并使该工程质量评定等级全部达到国家施工验收规范合格标准，并争优良。如我公司在本次投标中中标，在开工前还要编制全面的实施性施工组织设计或者施工方案、措施及作业指导书，指导工程施Xo在此我们郑重承诺：如我公司中标，我们会克服一切困难，发扬我公司的优良传统，全力以赴，配备一流的人员班子、一流技术、一流的材料、一流的施工机具，以雄厚的企
6、业整体实力为依托、精良的技术装备与丰富的管理经验为后盾，根据提供的资料进一步地优化施工方案，按先进科学的施工管理措施,更加合理地调动各类资源，保证以优良的质量、快捷的工期、优质的服务，按时交出令建设单位满意的工程。同时在施工中，我公司本着对建设单位高度负责的态度，将积极与质量监督部门配合，服从建设单位及监理工程师的管理，从严操纵工程质量。认真做好安全文明施工，制定环保措施，操纵噪音尘埃污染，减少投诉；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。在施工中力争“少花钱、多办事、办实事”，将建设单位投资的每一分钱落到实处，以达到有效操纵投资的目的，更好更快地交出让
7、建设单位满意的精品工程。第一章总体概述一、综合说明本工程为南宁吴士于国际机场新航站区及配套设施建设临时供水啼表水库至新航站区工程施工工程，建设单位为南宁机场扩建工程指挥部，由广西南宁市天喜工程规划设计有限公司设计，工程内容要紧包含土方工程、管道安装、供水设备安装、土建及施工图纸上的所有内容等。二、设计概况本工程地点位于南宁吴灯国际机场，供水管全长2815m,全段使用埋管方式布置，管顶覆土厚为0.7m；送水泵房设计规模为2000m3d,选用离心泵4(1#、2#水泵)，2用2备，其中3#泵使用变频操纵，水泵设计使用125/300-11/4型水泵，设计流量Q=5511(Wh,扬程H=2528m,电机
8、功率归IIKW；本设计的尺寸单位：距离、高程均以米计，管径尺寸以毫米计。三、编制根据1、设计的给水图纸；2、给水排水管道工程施工及验收规范(GB50268-97)；3、建筑给排水及采暖工程施工质量验收规范(GB50242-2002)；4、建筑给水排水设计规范(GB50015-2003)；5、标准图S系给水排水标准图集(05S502.02S403.03S505)；6、建筑地基处理技术规范(JGJ79-2002)；7、室外给水设计规范(GB50014-2006)；8、泵站设计规范(GB/T50265-97)；9、室外给水管道附属构筑物(05S502)；10、给水、排水构筑物施工及验收规范(GB50
9、141-2008)；11、地基与基础工程施工及验收规范(GB50202-2002)；12、砌体工程施工质量验收规范(GB50203-2002)；13、混凝土工程施工质量验收规范(GB50204-2002)；14、建筑工程施工质量验收规范(2002年版)；15、建筑工程质量检验评定标准(GBJ301-88)；16、建筑安装工程质量检验评定标准(GBJ300-88)；17、建筑施工安全检查标准(JGJ5999)；18、国家建筑标准设计图集(03G101-1)；19、施工现场临时用电技术规范(JGJ462005)o四、要紧施工方法1、施工流程测量放线f材料、设备验收及布管一沟槽开挖一管道安装一阀门安
10、装一井室砌筑一管道回填一管道压力试验。2、测量放线2.1工程开工前由项目负责人组织有关人员勘察现场，清点统计管线沿途的地上、地下障碍物，挖探坑确定障碍物具体位置与埋深，如遇问题应及时与设计人员联系协商解决；2.2根据图纸提供的管道中心线操纵点进行测量放线，管道中心线上应每隔50米设一中心桩。管道变坡桩、转角桩及附属设施等部位桩应同时放出，各桩点应做好拴桩记录，以便在丢失、破坏时能够及时、准确补测、恢复。3、材料验收及运输3.1 管材、管件的质量检查；3.1.1 在管材及管件运输前与货到现场后分别对管道进行验收。应检查厂家的生产许可证与质量合格证，并检查管材、管件的内、外表面及接口处是否符合质量
11、要求；3.1 .2不得使用有任何损坏迹象的管道，发现有质量问题的管材与管件应妥善处理;3.2 管材管件的装卸与存放；3.2.1 管材、管件装卸过程中应轻装轻放，严禁摔跌或者撞击；3.2. 2管道装卸机具的工作位置务必稳固，机具的起吊能力务必可靠；3.2.3 管道可使用一个或者两个支撑点起吊，应保证管道在空中均衡，严禁用绳子贯穿其两端装卸管道；3.2.4 装卸使用软吊带，严禁使用钢丝绳或者铁链吊装管道；3.2.5 当管道直接存放在地上时，地面应平坦。严禁将管道存放在尖锐硬物上，所有堆放的管道应加木楔防止滚动；3. 2.6管道应按规格分类堆放。每堆一层应垫放枕木，枕木间距应小于1/2管道长度；管道
12、堆放高度不得超过2%3.3管道运输3. 3.1管道运输前应做好管壁与接头的保护；4. 3.2管道在运输时，应使两根管的管壁保持一定距离，并分别在管底嵌入木楔保持稳固；5. 3.3管道在运输车上的堆装高度不得多于23层。4、沟槽开挖5.1 开挖前的准备5.1.1 开挖前进行现场调查以查明下列情况；6. 1.2施工期间地下水位、土质情况；4.1.3地上、地下构筑物分布情况，并与甲方洽谈处理方案；4. 1.4制定土方开挖、调运方案及沟槽降水、支撑等安全措施；4. 2土方开挖4.1.1 本工程使用人工开挖、清底的施工方法；4.2.2沿沟槽底部每隔10米钉（30X3Omm）木桩，以操纵槽底高程。沟槽严禁
13、超挖，如个别地方超挖则回填砂砾土回填密实。沟槽开挖过程中及成槽后,槽顶避免出现振动荷载;4.2.3该工程沟槽均使用人机明开施工；4.2.4槽底标高位于软土或者不稳固土层内且深小于0.5米时，应全部清除并挖至好土层，用砂砾土回填夯实至管道基础底部，密实度不可小于90%；当深度大于0.5米时，应抛片石至0.5米，然后用砂砾土回填夯实至管道基础底部，密实度不得小于90%。再按管道基础做法铺设0.15米砂垫层；4.2.5沟槽土的堆放沟槽土及材料堆在距沟边0.8米以外的位置，土的堆置高度不能超过L5米。以保障施工安全，且不得掩埋已建地下管道的井盖，妨碍其正常使用。4.3在沟槽开挖期间，务必严格保护沟槽两
14、侧永久性工程设施的稳固，如发现问题，要立即停止施工，并及时通知监理工程师，凡业主提早指出的与管道交叉的各类地下管线，施工开挖时务必严格保护；4.4沟槽开挖同意偏差：中心线位移为50mm,高程偏差为30mm。4.5排水措施4.5.1凡有地下水的沟槽应及时排水，槽底务必无浸泡现象，以保证管道的干场作业，并使地下水位降至槽底面0.5米下列，且降水作业持续到回填完毕；4.5.2在沟槽内使用明沟与集水井排水，使用明沟排水方法为沿沟槽每隔一定距离（根据渗透系数计算）设一座豉砌集水井，井径0.8米，井底比槽底深0.5米，井内稳2泥浆泵，集水井之间沿沟槽一侧做排水沟，排水沟为0.3X0.3米，并以3%。坡度坡向集水井，沟槽内水应排入指定地点，排水时排水口应做滤网，防止对当地水质污染；4.5.3施工中遇雨天增设集水井及水泵，集中排水将水位降至沟槽底部下列0.5米，确保干场作业，直至回填土超过地下水位高度且不致使空管浮起的高度时，才可停止与拆除降、排水设施，雨季施工还应在沟槽顶部两侧分设挡水堤或者截水沟，以防止地面水流入沟槽。4. 5.4沟槽开挖完毕后应请监理工程师验槽，合格后方可进行下道工序。5、阀门安装5.1阀门安装5.1.1 阀门在安装前应根据
