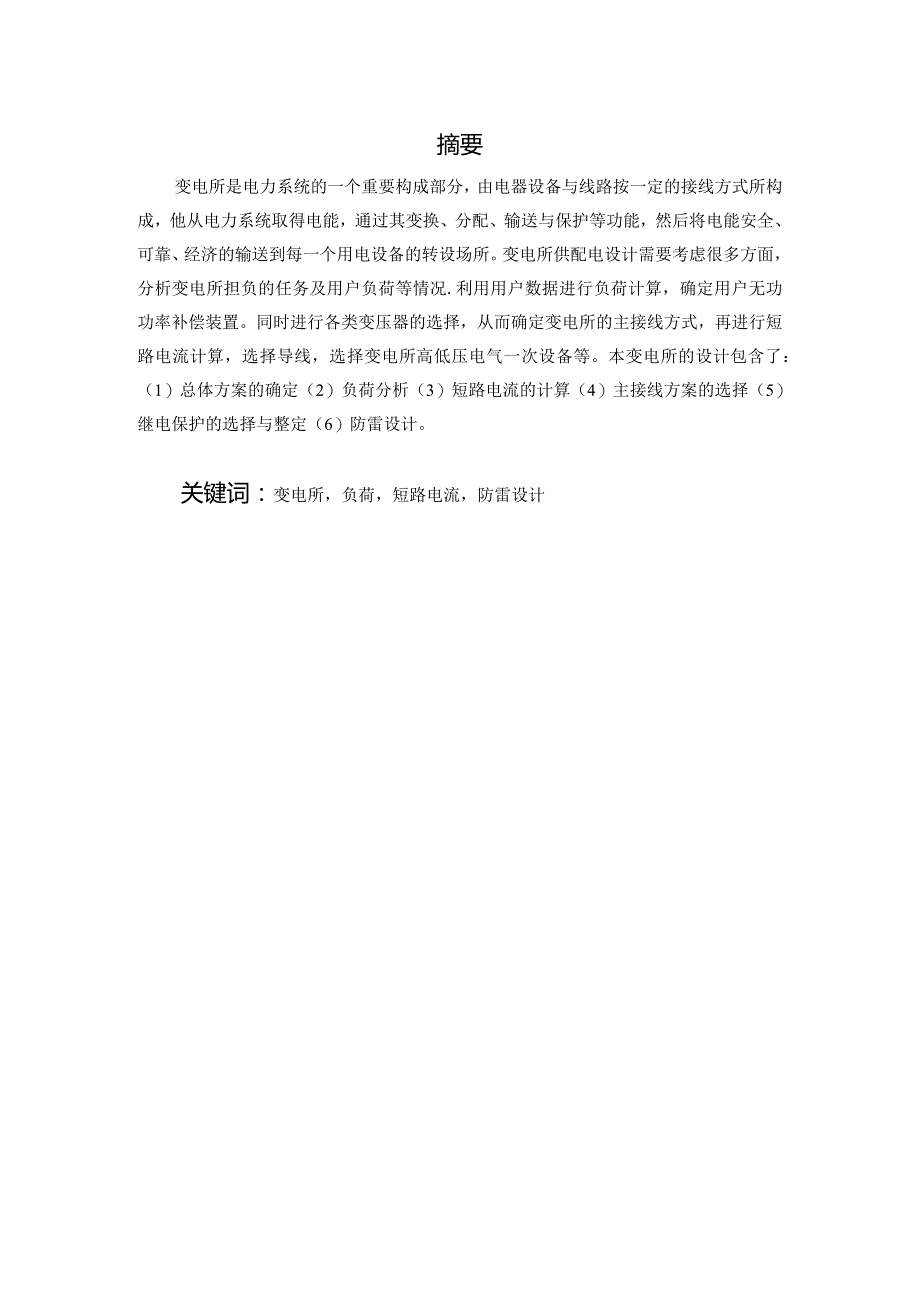

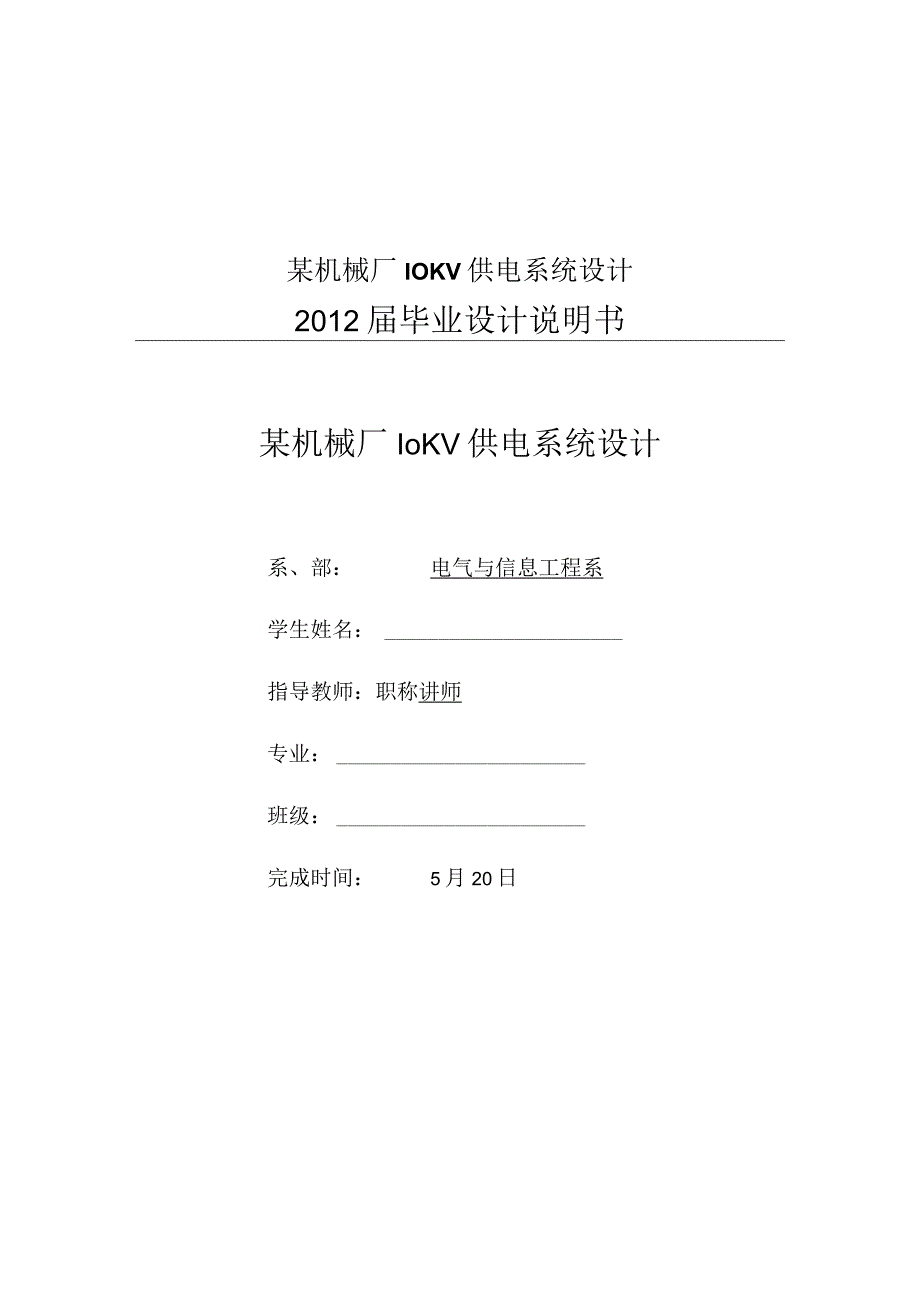

1、某机械厂IOKV供电系统设计2012届毕业设计说明书某机械厂IoKV供电系统设计系、部：电气与信息工程系学生姓名：指导教师：职称讲师专业：班级：完成时间：5月20日摘要变电所是电力系统的一个重要构成部分，由电器设备与线路按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。变电所供配电设计需要考虑很多方面，分析变电所担负的任务及用户负荷等情况.利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各类变压器的选择，从而确定变电所的主接线方式，再进行短路电流计算，选择导线，选择变电所高低压电气一次设备等

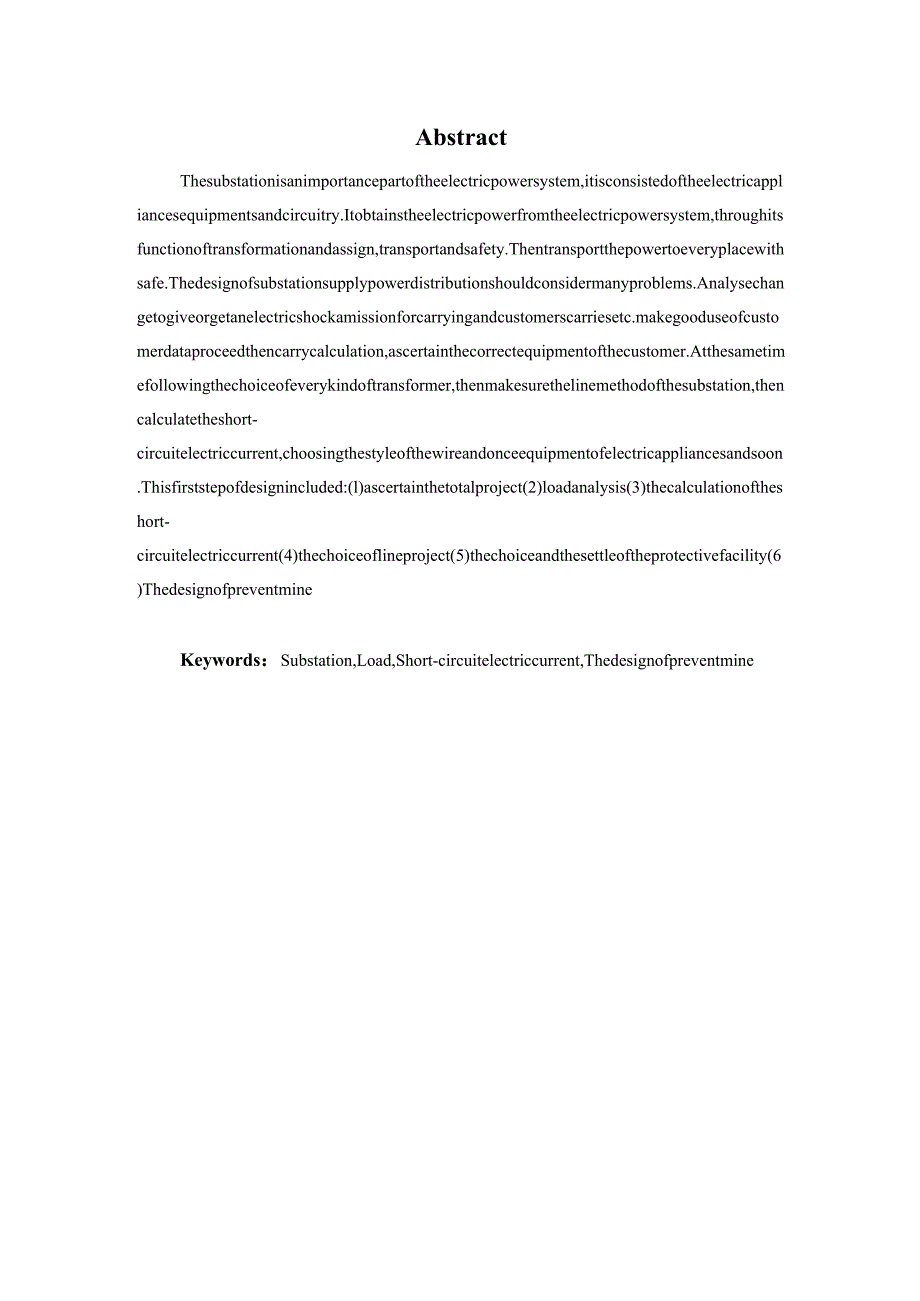

2、。本变电所的设计包含了：（1）总体方案的确定（2）负荷分析（3）短路电流的计算（4）主接线方案的选择（5）继电保护的选择与整定（6）防雷设计。关键词：变电所，负荷，短路电流，防雷设计AbstractThesubstationisanimportancepartoftheelectricpowersystem,itisconsistedoftheelectricappliancesequipmentsandcircuitry.Itobtainstheelectricpowerfromtheelectricpowersystem,throughitsfunctionoftransformation
3、andassign,transportandsafety.Thentransportthepowertoeveryplacewithsafe.Thedesignofsubstationsupplypowerdistributionshouldconsidermanyproblems.Analysechangetogiveorgetanelectricshockamissionforcarryingandcustomerscarriesetc.makegooduseofcustomerdataproceedthencarrycalculation,ascertainthecorrectequip
4、mentofthecustomer.Atthesametimefollowingthechoiceofeverykindoftransformer,thenmakesurethelinemethodofthesubstation,thencalculatetheshort-circuitelectriccurrent,choosingthestyleofthewireandonceequipmentofelectricappliancesandsoon.Thisfirststepofdesignincluded:(l)ascertainthetotalproject(2)loadanalysi
5、s(3)thecalculationoftheshort-circuitelectriccurrent(4)thechoiceoflineproject(5)thechoiceandthesettleoftheprotectivefacility(6)ThedesignofpreventmineKeywords：Substation,Load,Short-circuitelectriccurrent,Thedesignofpreventmine1 绪论11 .1工厂供电的意义与要求11.2工厂供电设计的通常原则11 .3本机械厂变电所的设计内容及步骤22 负荷计算与无功功率补32.1负荷计算3
6、2.2无功功率补偿93变电所主变压器与主结线方案的选择103.1主接线的基本要求103.2主接线的基本形式与分析103.3变电所主变压器的选择113. 4变电所主结线方案的选择124短路电流的计算134. 1绘制计算电路134. 2确定基准值134.3计算短路电路中各元件的电抗标幺值134.4k-1点三相短路电流计算144.5k-2点三相短路电流计算145高、低压设备的选择155.1IOkV侧一次设备的选择校验155.2380V侧一次设备的选择校验165.3高低压母线的选择166变电所进出线与与邻近单位联络线的选择176.1IOKV高压进线与引入电缆的选择176.2380V低压出线的选择176
7、.3主变压器的继电保护装置187变电所防雷设计197.1防雷的基本知识及设计原则197.2本次设计所使用的防雷保护208设计图样23参考文献24致谢26附录271.11.2 v工厂供电的意义与要求工厂供电，就是指工厂所需电能的供应与分配，亦称工厂配电。众所周知,电能是现代工业生产的要紧能源与动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于操纵、调节与测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。在工厂里，电能尽管是工业生产的要紧能源与动力，但是它在产品成本中所占的比重通常很小(除电化工业
8、外)。电能在工业生产中的重要性，并不在于它在产品成本中或者投资总额中所占的比重多少，而在于工业生产实现电气化以后能够大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，假如工厂的电能供应突然中断，则对工业生产可能造成严重的后果。因此，做好工厂供电工作关于进展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约关于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，关于节约能源、支援国家经济建设，也具有重大的作用。工厂供电工作要很好地为工业生产服务,切实保证
9、工厂生产与生活用电的需要，并做好节能工作,就务必达到下列基本要求：(1)安全在电能的供应、分配与使用中，不应发生人身事故与设备事故。(2)可靠应满足电能用户对供电可靠性的要求。(3)优质应满足电能用户对电压与频率等质量的要求(4)经济供电系统的投资要少，运行费用要低，并尽可能地节约电能与减少有色金属的消耗量。此外，在供电工作中，应合理地处理局部与全局、当前与长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，习惯进展。1.3 .工厂供电设计的通常原则按照国家标准GB50052-95供配电系统设计规范、GB50053-94OOkv及下列设计规范、GB50054-95低压配电设计规范
10、等的规定，进行工厂供电设计务必遵循下列原则：(1)遵守规程、执行政策；务必遵守国家的有关规定及标准，执行国家的有关方针政策，包含节约能源，节约有色金属等技术经济政策。（2）安全可靠、先进合理；应做到保隙人身与设备的安全，供电可靠，电能质量合格，技术先进与经济合理,使用效率高、能耗低与性能先进的电气产品。（3）近期为主、考虑进展；应根据工作特点、规模与进展规划，正确处理近期建设与远期进展的关系，做到远近结合，适当考虑扩建的可能性。（4）全局出发、统筹兼顾。按负荷性质、用电容量、工程特点与地区供电条件等，合理确定设计方案。工厂供电设计是整个工厂设计中的重要构成部分。工厂供电设计的质量直接影响到工厂
11、的生产及进展。作为从事工厂供电工作的人员，有必要熟悉与掌握工厂供电设计的有关知识，以便习惯设计工作的需要。1. 3本机械厂变电所的设计内容及步骤全厂总降压变电所及配电系统设计，是根据各个车间的负荷数量与性质，生产工艺对负荷的要求，与负荷布局，结合国家供电情况。解决对各部门的安全可靠，经济的分配电能问题。其基本内容有下列几方面。1.1.1、 负荷计算全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。列出负荷计算表、表达计算结果。1.1.2、 工厂供、配电系统短路电流计算工厂用电，通常为国家电网的末端负荷
12、，其容量运行小于电网容量，皆可按无限容量系统供电进行短路计算。由系统不一致运行方式下的短路参数，求出不一致运行方式下各点的三相及两相短路电流。1.1.3、 变电所高、低压便设备选择参照短路电流计算数据与各回路计算负荷与对应的额定值，选择变电所高、低压侧电器设备，如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。并根据需要进行热稳固与力稳固检验。用总降压变电所主结线图，设备材料表与投资概算表达设计成果1.1.4、 变电所防雷爰置设计参考本地区气象地质材料，设计防雷装置。进行防直击的避雷针保护范围计算，避免产生反击现象的空间距离计算，按避雷器的基本参数选择防雷电冲击波的避雷器的
13、规格型号，并确定其接线部位。进行避雷灭弧电压，频放电电压与最大同意安装距离检验与冲击接地二、负荷计算与无功功率补2.1、 负荷计算目前设计单位进行电力负荷计算要紧使用的方法有：(1)单位指标法(单位面积耗电量法、单位产品耗电量法)；(2)需要系数法；(3)二项式系数法；(4)利用系数法；由于单位指标法简单与利用系数法复杂，因此设计将要选用需要系数法或者者是二项式法；又由于结合本工程的实际情况，我选用了需要系数法这种负荷计算方法。2.1.1、 按需要系数法确定计算负荷：(Kx为需要系数)(1)先求各组的计算负荷：单组的有功计算负荷：PC=KdbNir=l单组的无功计算负荷：Qc=Pctg单组的视
14、在计算负荷：Sc=c2单组的计算电流：人=(2)再求总的计算负荷(Ky是同期系数)总的有功计算负荷为：PC=KEK*PNiZ=I总的无功计算负荷为：QC=KZPctg以上两式中的与匕fg分别表示所有各组设备的有功与无功计算负荷之与。总的视在计算负荷S= +Gc总的负荷电流。=吝闻2.1.2、 按逐级计算法确定工厂的计算负荷供配电系统的负荷计算的步骤应从负我端开始，逐级上推，到电源进线端为止。首先确定各用电设备的用电容量，然后将用电设备按需要系数表上的分类方法分成若干组，进行用电设备组的负荷计算；将配电干线上各用电设备组的计算负荷相加后乘以最大负荷同期系数，即得配电干线上的计算负荷；使用同样的方
