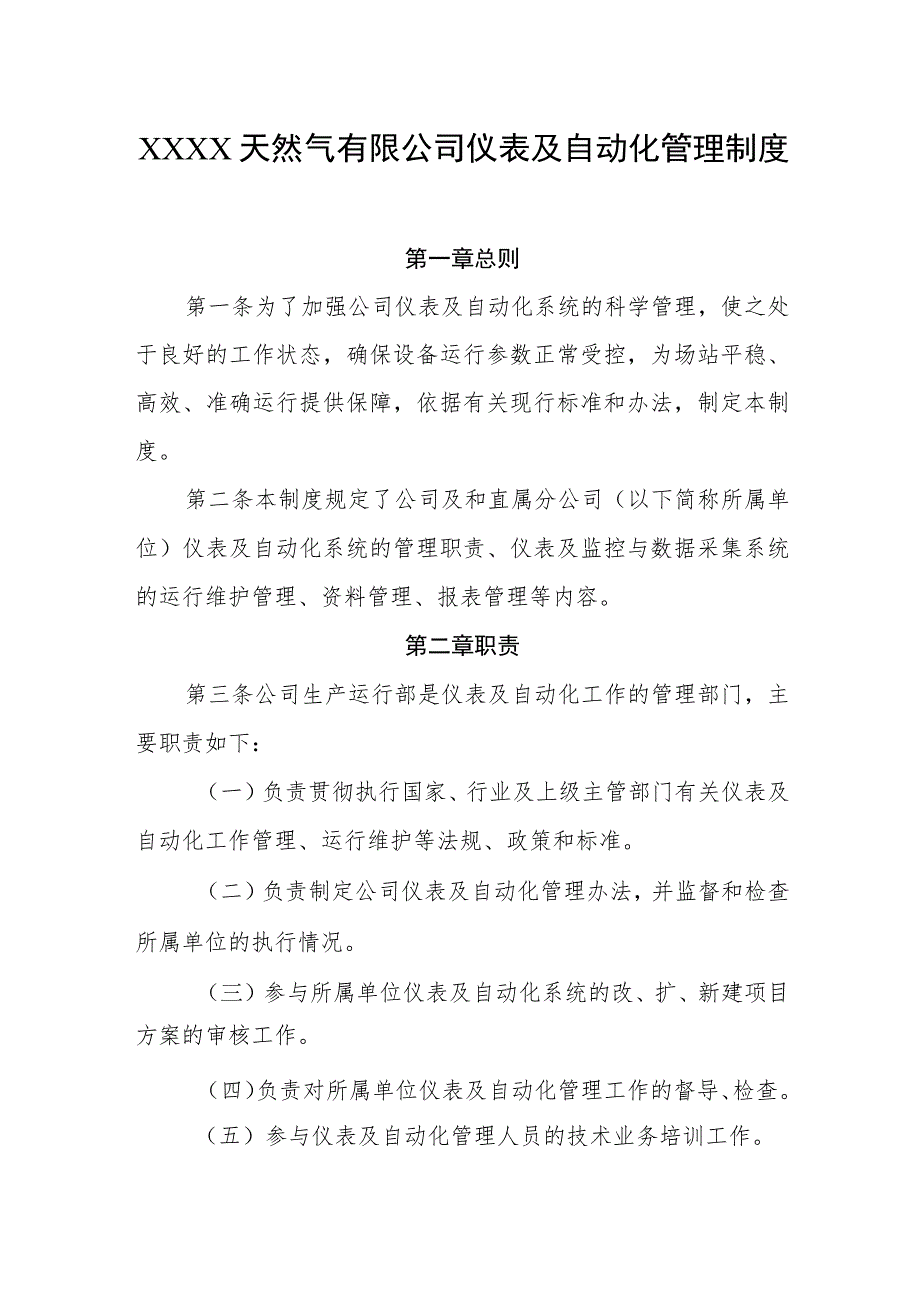

1、XXXX天然气有限公司仪表及自动化管理制度第一章总则第一条为了加强公司仪表及自动化系统的科学管理，使之处于良好的工作状态，确保设备运行参数正常受控，为场站平稳、高效、准确运行提供保障，依据有关现行标准和办法，制定本制度。第二条本制度规定了公司及和直属分公司（以下简称所属单位）仪表及自动化系统的管理职责、仪表及监控与数据采集系统的运行维护管理、资料管理、报表管理等内容。第二章职责第三条公司生产运行部是仪表及自动化工作的管理部门，主要职责如下：（一）负责贯彻执行国家、行业及上级主管部门有关仪表及自动化工作管理、运行维护等法规、政策和标准。（二）负责制定公司仪表及自动化管理办法，并监督和检查所属单位

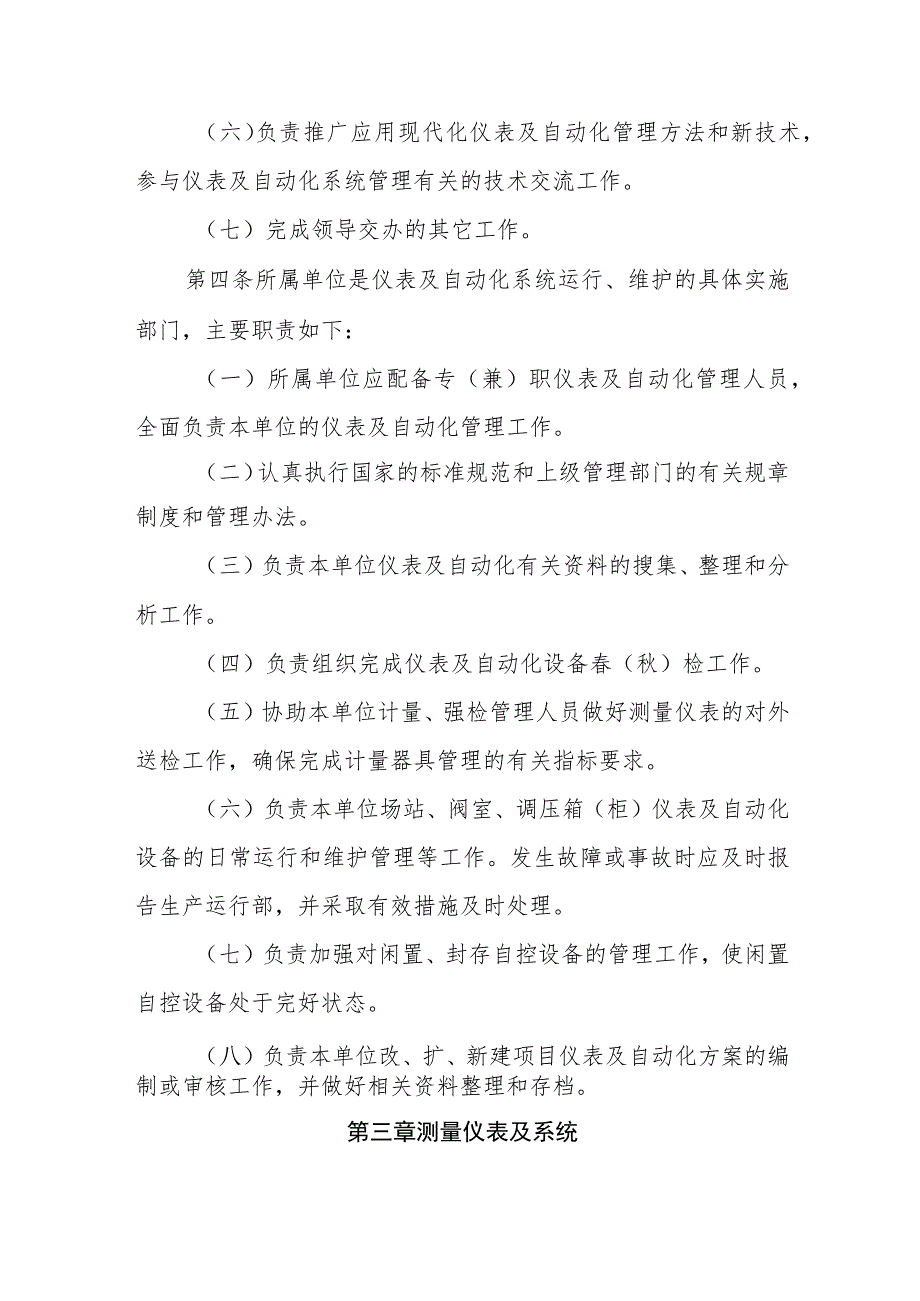

2、的执行情况。（三）参与所属单位仪表及自动化系统的改、扩、新建项目方案的审核工作。（四）负责对所属单位仪表及自动化管理工作的督导、检查。（五）参与仪表及自动化管理人员的技术业务培训工作。（六）负责推广应用现代化仪表及自动化管理方法和新技术，参与仪表及自动化系统管理有关的技术交流工作。（七）完成领导交办的其它工作。第四条所属单位是仪表及自动化系统运行、维护的具体实施部门，主要职责如下：（一）所属单位应配备专（兼）职仪表及自动化管理人员，全面负责本单位的仪表及自动化管理工作。（二）认真执行国家的标准规范和上级管理部门的有关规章制度和管理办法。（三）负责本单位仪表及自动化有关资料的搜集、整理和分析工作

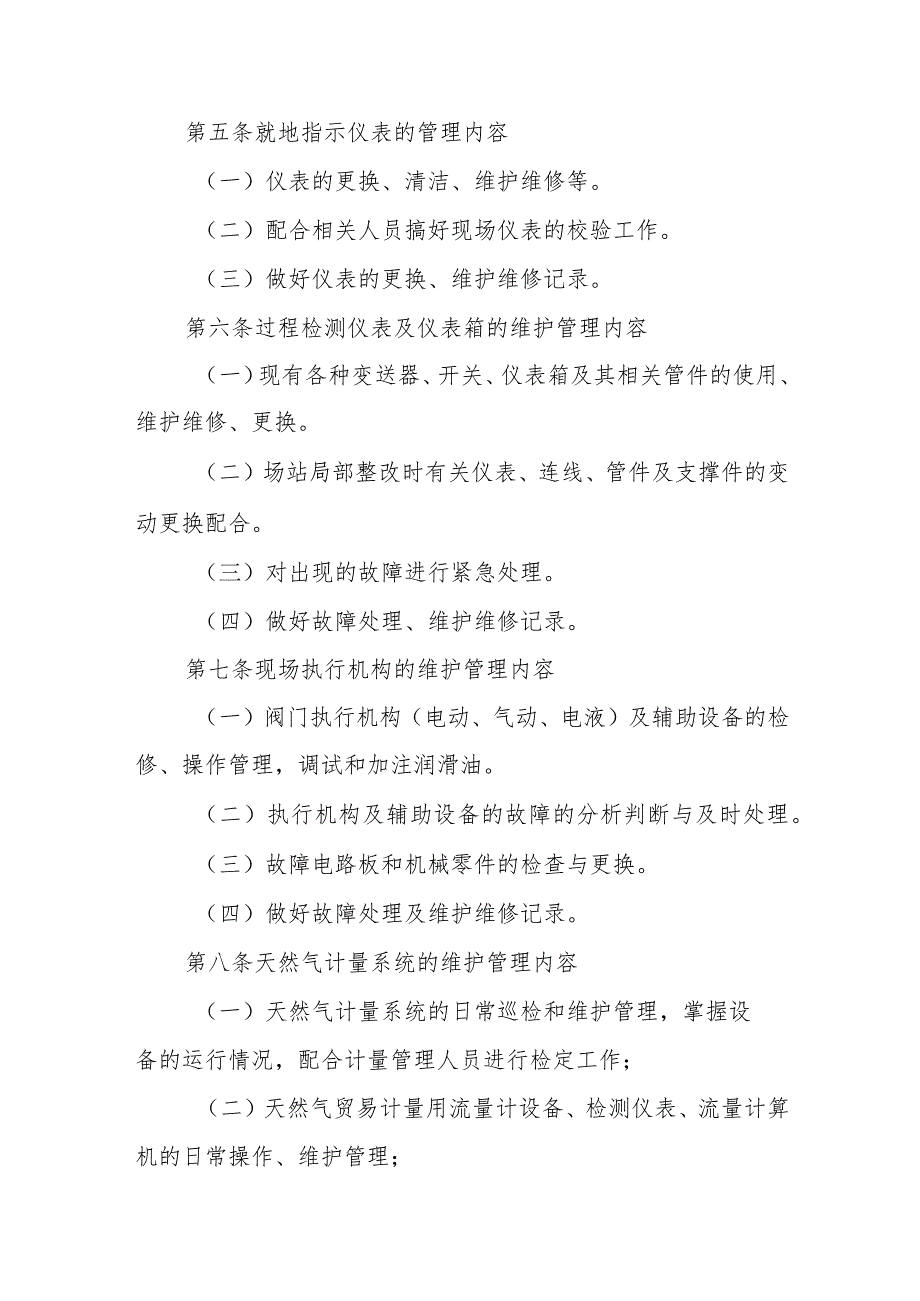

3、。（四）负责组织完成仪表及自动化设备春（秋）检工作。（五）协助本单位计量、强检管理人员做好测量仪表的对外送检工作，确保完成计量器具管理的有关指标要求。（六）负责本单位场站、阀室、调压箱（柜）仪表及自动化设备的日常运行和维护管理等工作。发生故障或事故时应及时报告生产运行部，并采取有效措施及时处理。（七）负责加强对闲置、封存自控设备的管理工作，使闲置自控设备处于完好状态。（八）负责本单位改、扩、新建项目仪表及自动化方案的编制或审核工作，并做好相关资料整理和存档。第三章测量仪表及系统第五条就地指示仪表的管理内容（一）仪表的更换、清洁、维护维修等。（二）配合相关人员搞好现场仪表的校验工作。（三）做好仪
4、表的更换、维护维修记录。第六条过程检测仪表及仪表箱的维护管理内容（一）现有各种变送器、开关、仪表箱及其相关管件的使用、维护维修、更换。（二）场站局部整改时有关仪表、连线、管件及支撑件的变动更换配合。（三）对出现的故障进行紧急处理。（四）做好故障处理、维护维修记录。第七条现场执行机构的维护管理内容（一）阀门执行机构（电动、气动、电液）及辅助设备的检修、操作管理，调试和加注润滑油。（二）执行机构及辅助设备的故障的分析判断与及时处理。（三）故障电路板和机械零件的检查与更换。（四）做好故障处理及维护维修记录。第八条天然气计量系统的维护管理内容（一）天然气计量系统的日常巡检和维护管理，掌握设备的运行情况
5、，配合计量管理人员进行检定工作；（二）天然气贸易计量用流量计设备、检测仪表、流量计算机的日常操作、维护管理；（三）涡轮流量计定期注润滑油，超声波流量计定期诊断检查；（四）在许可的权限内进行流量计算机操作员级面板的操作，以实现对流量计算机日常的维护管理、记录分析和处理报警信息。在公司专业人员的指导下进行系统维护员级的操作，除非在授意或报批的情况下，不得对该系统的软硬件配置随意改动。（五）协助办理有关的贸易计量交接事宜；第九条火灾报警及可燃气体泄漏检测系统的日常维护管理内容（一）火灾报警系统的常规维护、定期检查和测试；（二）可燃气体泄漏检测系统的常规维护、定期检查和测试;（三）可燃气探头零点调整，
6、电位检查及调整；（四）配合第三方完成可燃气体检测系统的标定工作；（五）火灾报警系统感烟（或感温）测试，模拟测试;（六）报警信号的正确判断与分析，系统故障情况下的紧急处理；（七）配合安全等相关专业进行安全、消防的测试检查。第十条其它仪表设备管理（一）安全栅1、非4mA20mA信号制的仪表宜采用可更换保险丝型齐纳式安全栅，需更换保险丝时应选用规格型号相同的产品。2、4mA20mA信号制的仪表宜采用隔离式安全栅。隔离式安全栅宜参照JJG829的有关方法进行校准。3、安全栅应具有良好的接地。（二）仪表盘、操作台、接线箱和仪表线路仪表自动化系统投运正常后，盘台箱内不应有临时电线、受力电线。各接插件的应接
7、连牢固，各种螺丝应齐全完好、规格正确。（三）仪表供电与接地户外使用的各种仪表设备、电动执行机构应尽可能减少断电时间和断电次数。长期断电的仪表设备应采取必要的防潮措施。第四章监控与数据采集（SCADA）系统第十一条自动控制系统的维护管理内容（一）站控系统设备、机组控制系统设备、场站辅助控制系统设备、智能控制设备、控制系统网络设备的日常巡检与维护管理；（二）站控控制系统消耗品的更换；（三）对控制系统出现的报警信息进行分析，找出报警源并排除报警；（四）及时发现控制系统出现的问题，对控制系统出现的故障提交故障分析报告，为公司专业技术人员和厂家的故障诊断、排除提供初步的参考意见；（五）紧急情况下系统故障
8、的分析、应急处理和维修；第五章运行管理第十二条安全维护要求（一）从事仪表自动化设备的维护工作应严格执行有关安全操作规程。（二）需要拆、装或调试涉及控制与保护的仪表设备时，需得到主管人员批准后方可进行。（三）在拆、装或调试现场运行仪表设备前，应了解工艺流程和设备运行状况，并通知当班值班人员，在征得同意后方可操作，且应有人监护。（四）在防爆场所进行电动仪表的开盖检查前应关掉电源。（五）采用手持通信器对智能变送器进行校准时，其接线点应在非防爆区一侧。（六）在防爆场所不应拆除或短路仪表系统中的安全栅。（七）在防雷场所不应拆除或短路仪表系统中的电涌防护器。（八）仪表及自动化设备的电路板不应带电插拔（有带
9、电插拔保护功能的除外）。（九）需要进行仪表自动化设备、安全联锁保护回路或仪表控制回路的改造前，应制定方案并经过本单位主管领导审批方可实施。（十）不应擅自取消安全联锁保护回路中的保护项目或修改保护回路的设定值。（十一）当有外来人员进入管道生产现场进行施工时,仪表及自动化管理人员应向有关人员主动提出隐蔽仪表设施的保护注意事项。（+-）SCADA系统的操作系统软件、应用软件应定期进行双备份。（十三）SCADA系统网络不应与办公信息网络直接联网，不应在SCADA系统网络的计算机上进行与生产运行操作无关的任何操作。第十三条巡回检查管理（一）一般规定1、值班人员应正确穿戴劳动防护用品，携带工具、物品和有关
10、维护技术资料，沿巡回检查路线图（各所属单位根据场站情况自行制定，并做好记录）进行定时维护检查。2、对于重点参数、重点设备运行状态、异常情况和遗留问题应留下记录。巡回检查记录本应内容齐全、填写字迹工整和数据真实可靠。(二)日巡回检查1、值班人员应定时进行仪表自动化设备的巡回检查。其主要内容有：(1)检查控制室内计算机设备、UPS电源和通信接口设备的运行状况；(2)检查现场测量仪表、执行器的运行状况；(3)检查仪表设备动力源、仪表管线和仪表线路的技术状况；(4)查看重要参数测量仪表的指示值；(5)通过调度室或站控室工业远传系统查看工业用户仪表自动化系统的运行情况。2、日巡回检查发现的问题应及时处理
11、。具体要求有：(1)分析SCADA系统与工业远传系统出现的报警信息，及时协调处理或通知有关部门；(2)比较现场显示仪表与盘装显示仪表的示值差、同管段上下游仪表的示值差、盘装显示仪表与计算机显示的示值差，及时发现和处理仪表超差故障；(3)对不能及时处理的问题应及时向主管领导汇报。(三)周巡回检查由所属单位安排组织相关人员每周对阀室的仪表设备进行一次巡回检查。(四)半年巡回检查由生产运行部部门统筹部署对仪表及控制系统和SCADA系统设备每半年进行一次集中巡回检查(即“春秋检”)，在进行半年巡回检查前应编制方案，报主管领导审批。巡回检查过程中应严格执行审批方案和有关规范规定。1、根据检定与校准周期对
12、测量仪表进行检定与校准；2、按规定的检查周期和内容对执行器和仪表控制系统进行检查和维护；3、对计算机和受控设备进行联动试验，不具备联动条件的应进行模拟测试；4、对各站和全线的自动联锁和保护程序进行模拟测试;5、对各站调节回路的“手动-自动”切换、手动输出和PlD参数设置等进行检查；6、对PLC(RTU)模拟量输入模块每个通道的0%、50%.100%三点的准确度的进行校准；7、对PLC(RTU)模拟量输出模块每个通道的0%、50%.100%三点的准确度的进行校准；8、通过测试程序检查PLC(RTU)开关量输入模块的动态响应状态；9、通过测试程序检查PLC(RTU)开关量输出模块的动态响应状态；1
13、0、对PLC(RTU)其他输入类型输入模块进行测试;Ih检查现场仪表显示与计算机显示的一致性；12、检查计算机系统的显示、报警、记录、打印和通信等功能；13、进行通信信道的切换实验，记录切换时间，检查系统运行的状态；14、检查各种硬件设备和PLC（RTU）模块的指示灯和表面温度状态；15、检查机房内环境温度、湿度和接地电阻的阻值，并对空调机进行维护保养；16、检查不间断电源断电后的持续供电时间。当持续供电时间低于设计要求时应更换整套电池组；17、紧固一遍机柜内所有接线端子螺丝和搞好相应的清灰工作。第十四条仪表的检定与校准（一）测量进出站管道介质压力、温度和流量的仪表等生产过程中重要参数测量仪表
