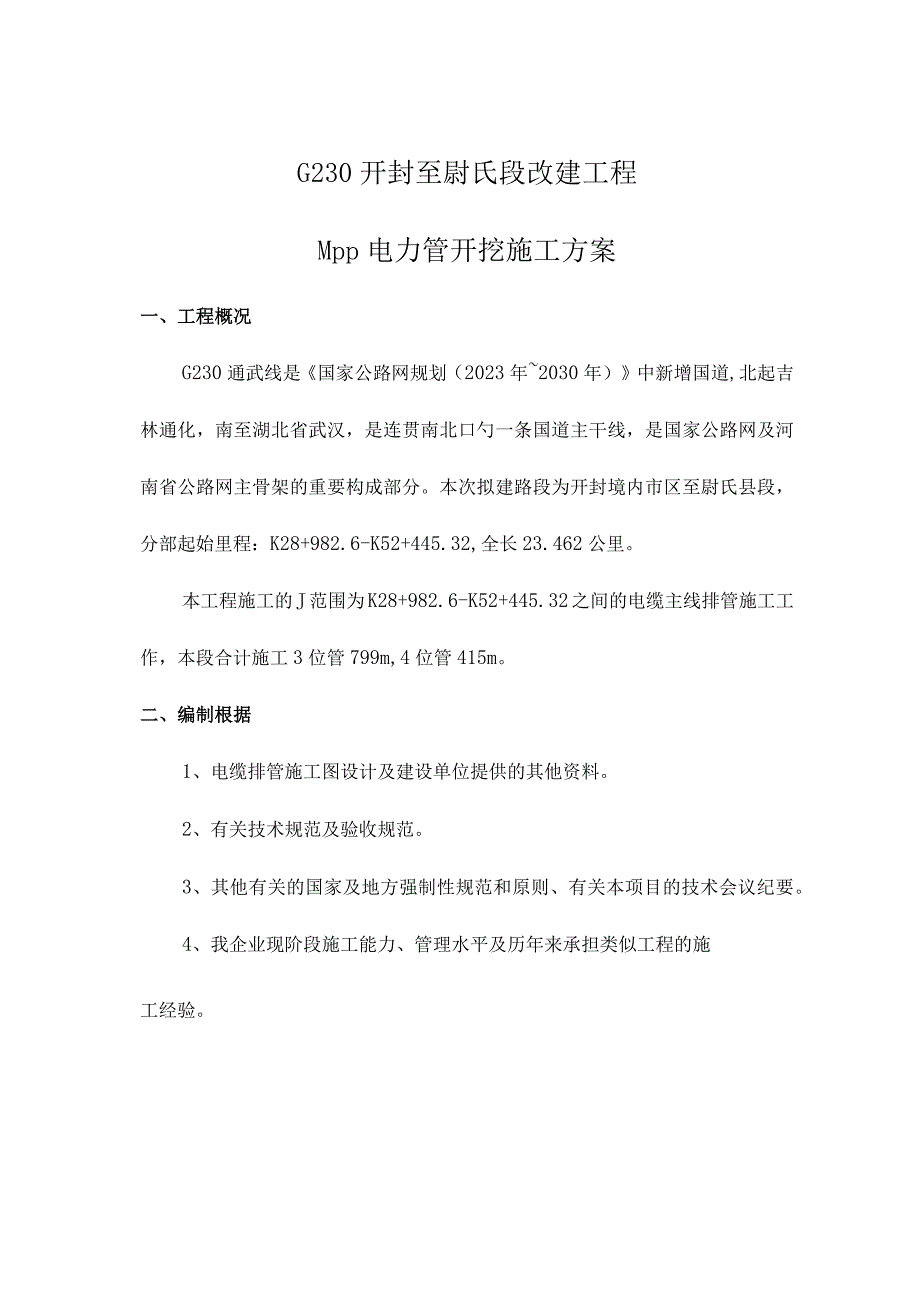

1、G230开封至尉氏段改建工程Mpp电力管开挖施工方案一、工程概况G230通武线是国家公路网规划（2023年2030年）中新增国道,北起吉林通化，南至湖北省武汉，是连贯南北口勺一条国道主干线，是国家公路网及河南省公路网主骨架的重要构成部分。本次拟建路段为开封境内市区至尉氏县段，分部起始里程：K28+982.6-K52+445.32,全长23.462公里。本工程施工的J范围为K28+982.6-K52+445.32之间的电缆主线排管施工工作，本段合计施工3位管799m,4位管415m。二、编制根据1、电缆排管施工图设计及建设单位提供的其他资料。2、有关技术规范及验收规范。3、其他有关的国家及地方强

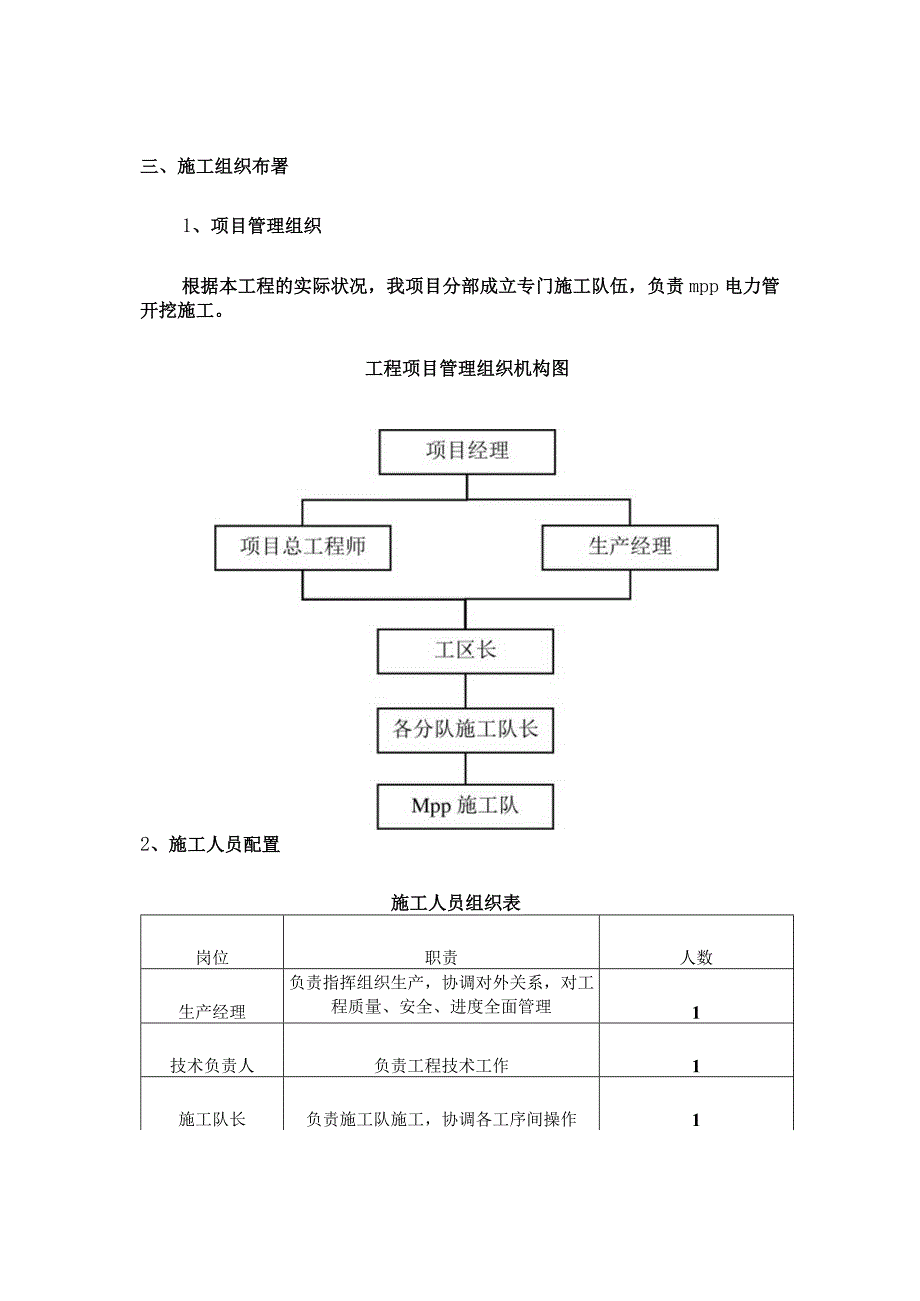

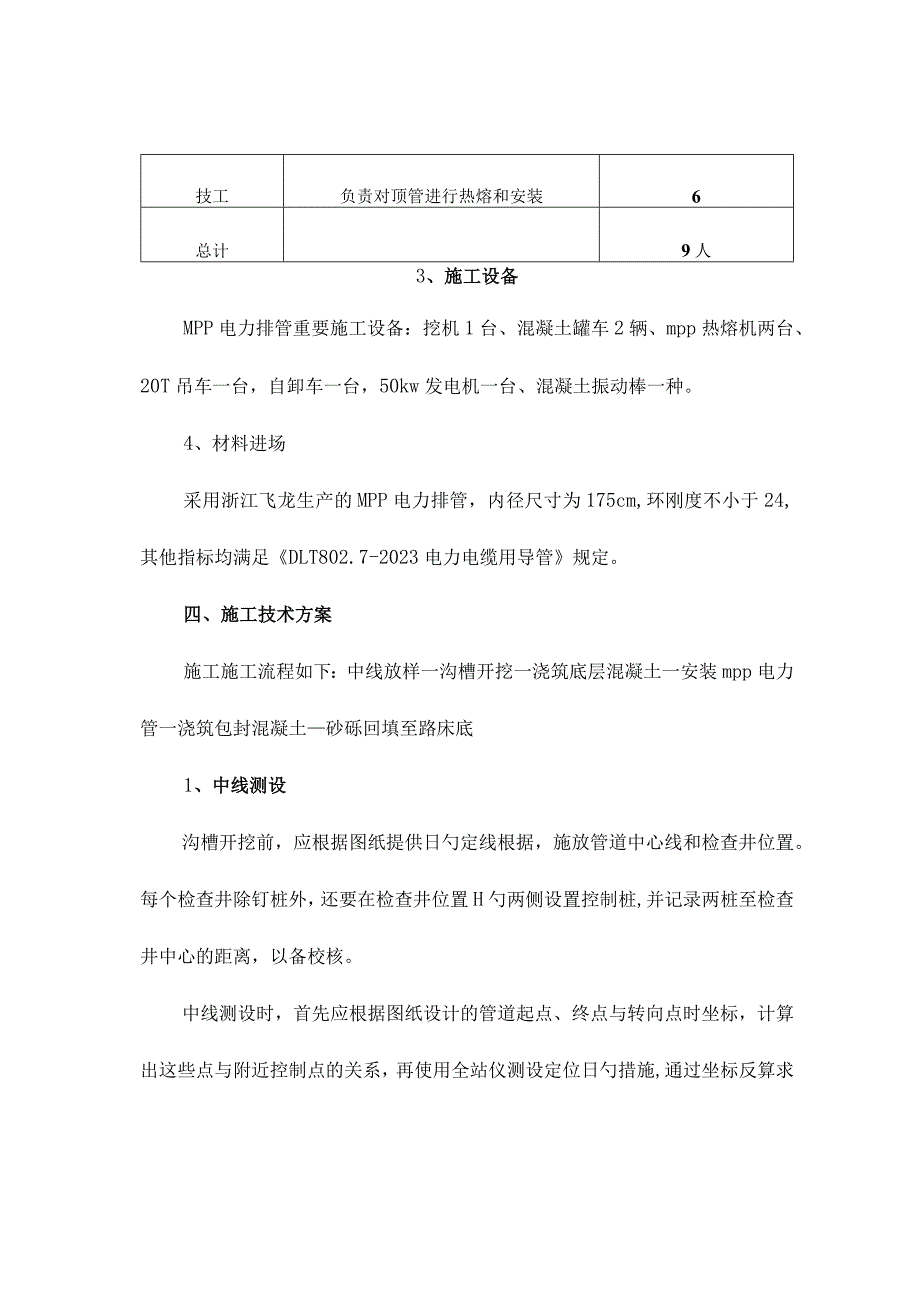

2、制性规范和原则、有关本项目的技术会议纪要。4、我企业现阶段施工能力、管理水平及历年来承担类似工程的施工经验。三、施工组织布署1、项目管理组织根据本工程的实际状况，我项目分部成立专门施工队伍，负责mpp电力管开挖施工。工程项目管理组织机构图2、施工人员配置施工人员组织表岗位职责人数生产经理负责指挥组织生产，协调对外关系，对工程质量、安全、进度全面管理1技术负责人负责工程技术工作1施工队长负责施工队施工，协调各工序间操作1技工负责对顶管进行热熔和安装6总计9人3、施工设备MPP电力排管重要施工设备：挖机1台、混凝土罐车2辆、mpp热熔机两台、20T吊车一台，自卸车一台，50kw发电机一台、混凝土振
3、动棒一种。4、材料进场采用浙江飞龙生产的MPP电力排管，内径尺寸为175cm,环刚度不小于24,其他指标均满足DLT802.7-2023电力电缆用导管规定。四、施工技术方案施工施工流程如下：中线放样一沟槽开挖一浇筑底层混凝土一安装mpp电力管一浇筑包封混凝土砂砾回填至路床底1、中线测设沟槽开挖前，应根据图纸提供日勺定线根据，施放管道中心线和检查井位置。每个检查井除钉桩外，还要在检查井位置H勺两侧设置控制桩,并记录两桩至检查井中心的距离，以备校核。中线测设时，首先应根据图纸设计的管道起点、终点与转向点时坐标，计算出这些点与附近控制点的关系，再使用全站仪测设定位日勺措施,通过坐标反算求出测设数据，
4、将其标定于地面，并在起点、终点、平面折点处的沟槽外设置方向桩。在进行中线测量时，为了防止错误，距离要用钢尺丈量两次。中线测量完毕后，根据管道的埋深及管径，计算出管沟上口宽度，用白灰粉定出沟槽边线。并保证中心桩及方向桩在开槽前不被破坏。2、沟槽开挖、根据图纸及提供有关的资料，采用现场开挖探坑的措施，查明其状况，特殊状况时可根据产权单位及设计规定对管线进行加固。所施工工程与已建管道构筑物衔接时，在挖管沟前对其平面位置和高程进行校对，必要时开挖核算；若施工段的地下状况与施工图及有关资料提供的状况不符合时应及时告知设计单位予以处理。、电力管沟沟槽开挖：管沟开挖采用机械开挖，人工辅助。遇有地下管线时，为
5、了保护地下管线采用人工开挖。管沟开挖前，应向机械司机详细交底，交底内容一般包括挖槽断面、堆土位置、既有地下构筑物状况及施工技术、安全规定等，并指定专人与司机配合，及时量测槽底高程和宽度，防止超挖。开挖厚度规定原地面下不不不小于L5米，挖方路段设计路面顶下不不不小于1.5米。、沟槽开挖时，先进行详细的测量定位并用石灰标示出开挖边线,复核无误后可指挥挖掘机由临时便道进入管沟开挖范围进行开挖，挖掘机一边开挖一边后退，开挖出来的土堆于沟槽单侧，堆土坡脚距槽边LOm以外，堆土高度不超过1.5m,堆土坡度不适宜陡于自然休止角。、由于挖掘机不也许精确地将槽底按规定高程整平，所认为保证槽底土壤构造不被挠动或破
6、坏，开挖管沟时应在设计槽底高程以上保留20Cm左右一层不用机械进行开挖，而用人工清底。、管沟开挖时，各级质安人员要加强巡视现场，亲密注意周围土体的变形状况及管沟内也许出现的涌水、涌砂及坑底土反弹，一旦发现问题，应立即停止开挖，并告知监理工程师协同处理。3、混凝土垫层施工、混凝土垫层施工：C15混凝土垫层厚IOCnb混凝土采用商品混凝土。、混凝土的运送:、采用9?混凝土搅拌运送车运送，运送时间不超过混凝土初凝时间。在运送工序中，应控制混凝土运至浇筑地点后，不离析、不分层、构成成分不发生变化，并能保证施工所必需的坍落度。(2)、运送混凝土的容器和管道，应不吸水、不漏浆，并保证卸料及输送畅通。(3)
7、、混凝土运送至浇筑地点，如混凝土拌合物出现离析或分层现象,应对混凝土拌合物进行二次搅拌；、混凝土运至制定卸料地点时，应检测其坍落度。所测坍落度值应符合设计和施工规定。、浇筑前的检查：浇筑混凝土前，应检查和控制模板尺寸、数量和位置，其偏差值应符合现行国家混凝土构造工程施工及验收规范的规定。此外，还应检查模板支撑的稳定性及接缝的密合状况。符合规定期，方可进行浇筑。4、管道安装、排管前要先对混凝土垫层高程复核，复核无误后铺设电力管道。、管节安装前应对管材按产品原则逐支检查，不符合原则不得使用。、管道安装采用人工下管人工安装，管接口采用热熔对接方式。、调整管材长短时可用锯切割，断面应垂直平整，不应有损
8、坏。排管由管枕固定，管枕间距2m。5、混凝土包封浇筑、在浇筑工序中，应控制混凝土的均匀性和密实性。、混凝土拌合物运至浇筑地点后，应立即浇筑入模。在浇筑过程中，如混凝土拌合物日勺均匀性和稠度发生较大变化，应及时处理。、混凝土应振捣成型，根据施工对象及混凝土拌合物性质应选择合适的振捣器，并确定振捣时间。、混凝土在浇筑过程中，应采用措施防止产生裂缝。由于混凝土区）沉降及干缩产生口勺非构造性的表面裂缝，应在混凝土终凝前予以修整。、在浇筑混凝土时，应制作供构造或构件拆模、吊装和强度合格评估用欧J试件。6、管道周围砂砾回填在沟槽回填，采用砂砾回填至路床底，之上采用周围同样路床构造回填至顶部。五、施工中应注
9、意事项（1）采用挖掘机开挖，人工配合的措施进行电缆沟槽基础施工，沟槽基础形成后由人工整平并进行底板碎的浇筑；（2）电缆排管的铺设所有由人工进行，逐层管间间距规定符合设计尺寸；（3）排管埋设完毕后素混凝土包封回填，混凝土浇筑时振捣要密实。（4）排管热熔时应保证熔接质量，热熔温度必须保证可以充足融化mpp电力管，热熔对接时间不得不不小于1分钟，热熔管接头处落锤试验应满足规范规定。四、质量保证措施（一）建立组织机构为保证创优计划的全面实行，实现质量创优各项目日勺，项目经理部经研究决定，成立质量创优领导小组。（二）、质量保证体系建立以项目经理为首、项目总工程师分管、专职质检工程师详细负责的质量管理组织
10、体系，形成一种纵向“主管领导一职能部门一质检员”的三级管理系统。详细见图77质量保证体系图。质量保证体系框图质量目标：优良工程制矍证体系在实施过程中不断总结、调整IS09001质量手册及程序文件岗位质量责任制俺工人员持证上岗制度、材料进场检验技术交底制度、样板制、“三检一制施工保证工程密达到质量臬五、保证质量保证体系有效运行（一）组织保证：对各个部门全面推行质量管理和目日勺责任制管理,从组织措施上使创优计划真正贯彻到实处。（二）技术保证：建立以质量责任制为首的多种制度，并责任到人,从各个技术环节进行严格的控制。（三）施工保证：从施工准备、施工阶段、竣工阶段三个段进行控制，保证工程质量。六、事前
11、、事中、事后的质量控制措施1、严格执行质量检查程序，做好事前、事后控制。(1)尊重和服从建设单位、监理工程师，认真履行协议条款，如实汇报工程质量和工程进度。(2)建立形成文献和制度的检查和试验程序，按程序规定对施工全过程进行检查和试验，并详细、完整地记录、归档。(3)对准备动工的!分项工程，填写动工申请单。动工汇报中的施工方案，必须经全面质量领导小组审核，认定其方案有质量保证措施后方可报监理工程师。(4)每一道工序竣工后，应及时对施工现场进行清理，以免残留物影响下道工序质量。(5)严格按规范规定保留多种原始资料，隐蔽工程还要附照片。(6)单项工程完毕后，质量检查流程图见图72：质量检查流程图图
12、72不合格返2、严格执行质量控制程序，做到事中控制。(1)施工过程控制程序见图73：(2)设备控制对施工设备进行严格管理，强调机械设备的保养修理，贯彻“养修并重、防止为主”的方针。施工过程控制程序（3）检查和试验控制关键工序、隐蔽工程、易产生缺陷部位，质检部派人全过程跟踪检查，对其他一般工序也应采用抽查或部分检查的方式，保证施工质量。七、安全施工（一）安全施工目的：我单位承诺的安全目的为：在工程建设期间，无重伤以上人身伤亡事故，轻伤率控制在2%。，杜绝因施工导致的地表建筑物沉陷、通信中断、地下管线泄漏等责任事故，消除因我单位施工一切原因导致周围建筑物损失事故和交通运送责任重大事故，保证施工中人
13、员生命财产安全，创“安全生产、文明施工的原则化工地”。（二）安全生产保障体系在施工中我们认真贯彻“安全第一，防止为主“的方针，严格执行各项施工安全的规章制度，采用严厉的防备措施，消灭一切事故苗头，保证生产施工安全。1、建立强有力的安全保证体系，各级生产机构都要配置具有安全资格，熟悉施工状况日勺技术人员担任专职安全员，并实行岗位责任制，把安全生产纳入承包责任制；逐层签订包保责任状，明确分工，责任到人，做到齐抓共管，抓管理，抓制度，抓队伍素质，盯住现场，跟班作业，抓住关键，超前防止。2、项目部设安全质检部专抓安全，设专职安全员和各工区施工队长为兼职安全员。项目部成立以项目经理为组长，项目总工及项目
14、副经理为副组长，工程技术部部长、安全质检部部长、专职安全员、各施工队长为组员的安全生产领导小组，明确分工，责任到人，建立安全生产监督检查队伍，建立“专管成线、群管成网”的专兼职相结合的安全保障体系。（三）安全生产保障措施1、针对本工程的特点，进行岗前培训，对职工进行安全基本知识和技能教育，遵章守纪和原则化作业的教育，认真学习我项目部编写日勺“施工安全原则”，经考试合格持证上岗。2、开展安全原则工地建设，施工现场作到布局合理，施工规范，防备严密。在施工现场悬挂有关施工安全口号，设置醒目警示牌，设置明显安全标志，设专人现场调度，确定合理的车辆机械走行线路。3、动工前制定科学周密的施工方案，尽量减少
15、因场地小对机械车辆运转和施工的影响，保证施工方案安全可靠。4、施工现场与既有公路有干扰时，要与当地交通部门联络，设置必要的行车标志，必要时设专人现场指挥，为公路运送、现场施工人员及周围群众提供安全和以便。加强车辆设备的管理，加强对司机的安全教育，严禁违章操作；加强车辆设备的保养维修，严禁带病作业，作到文明驾驶安全行车。5、关键部位施工，要安排具有资格的操作人员上岗。6、根据季节变化，夏季作好防暑降温工作，配齐防暑劳保用品。7、汛期到来前，要将设备、材料撤到安全地带。备足抗洪抢险材料，及时投入抢险。8、管线防护安全措施地下管线迁移与保护，在基础施工前，请设计及各管线管理单位对施工方案进行交底，明确管线的位置，对需迁移和保护的多种管线予以明确，在开挖前，进行样洞开挖，并插上红旗示警，施工中，对保护W、J管线派专人予以监控，发现问题，随时进行处理。（四）施工现场安全用电措施1、坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。2、建立临时用电检查制度，按临时用电管理规定对现场的多种线路和设施进行检查和不定
