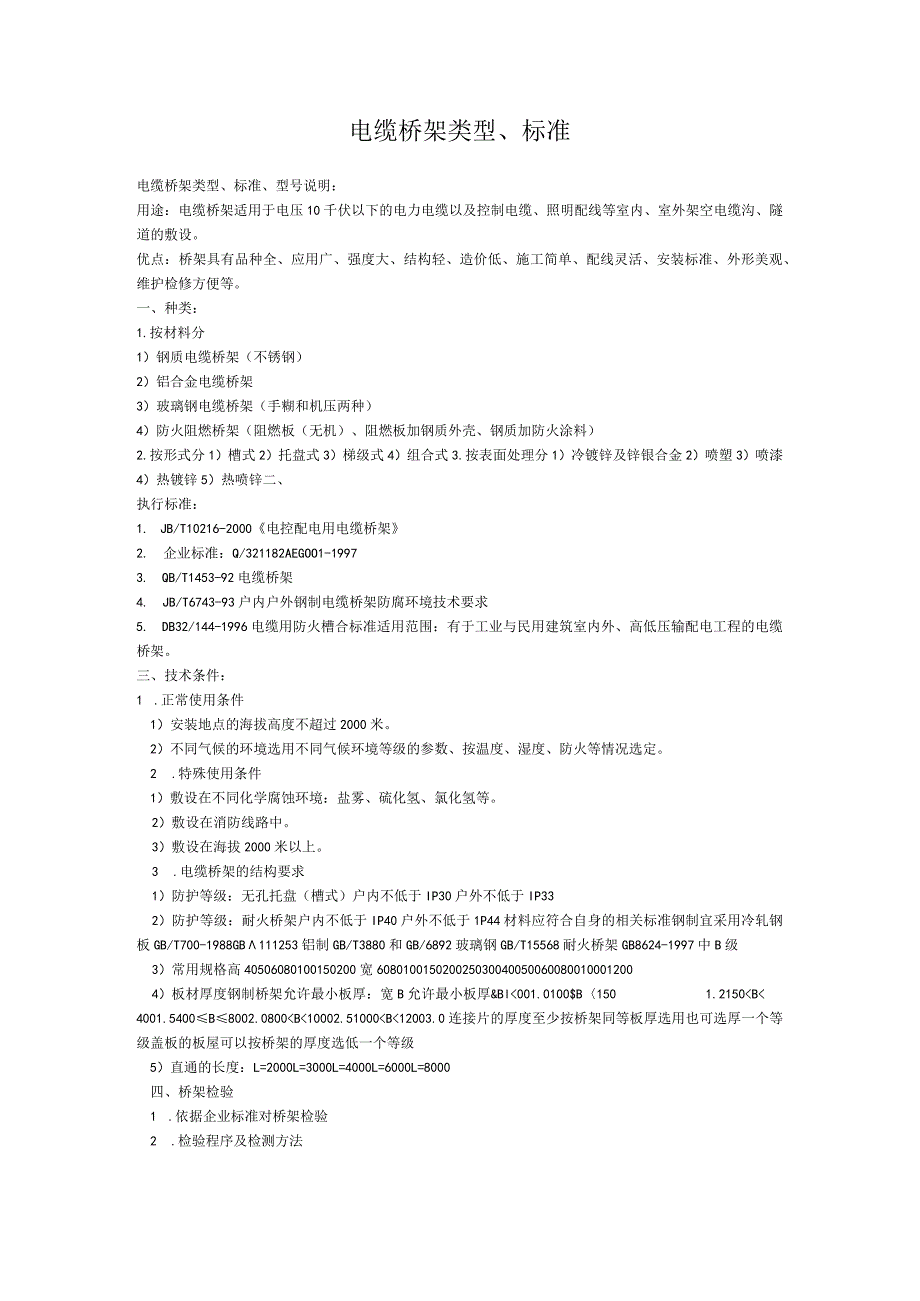

1、电缆桥架类型、标准电缆桥架类型、标准、型号说明：用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。一、种类：1.按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2.按形式分1）槽式2）托盘式3）梯级式4）组合式3.按表面处理分1）冷镀锌及锌银合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1. JB/T10216-200
2、0电控配电用电缆桥架2. 企业标准：Q/321182AEGOO1-19973. QB/T1453-92电缆桥架4. JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5. DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。三、技术条件：1 .正常使用条件1）安装地点的海拔高度不超过2000米。2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。2 .特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。2）敷设在消防线路中。3）敷设在海拔2000米以上。3 .电缆桥架的结构要求1）防护等级：无孔

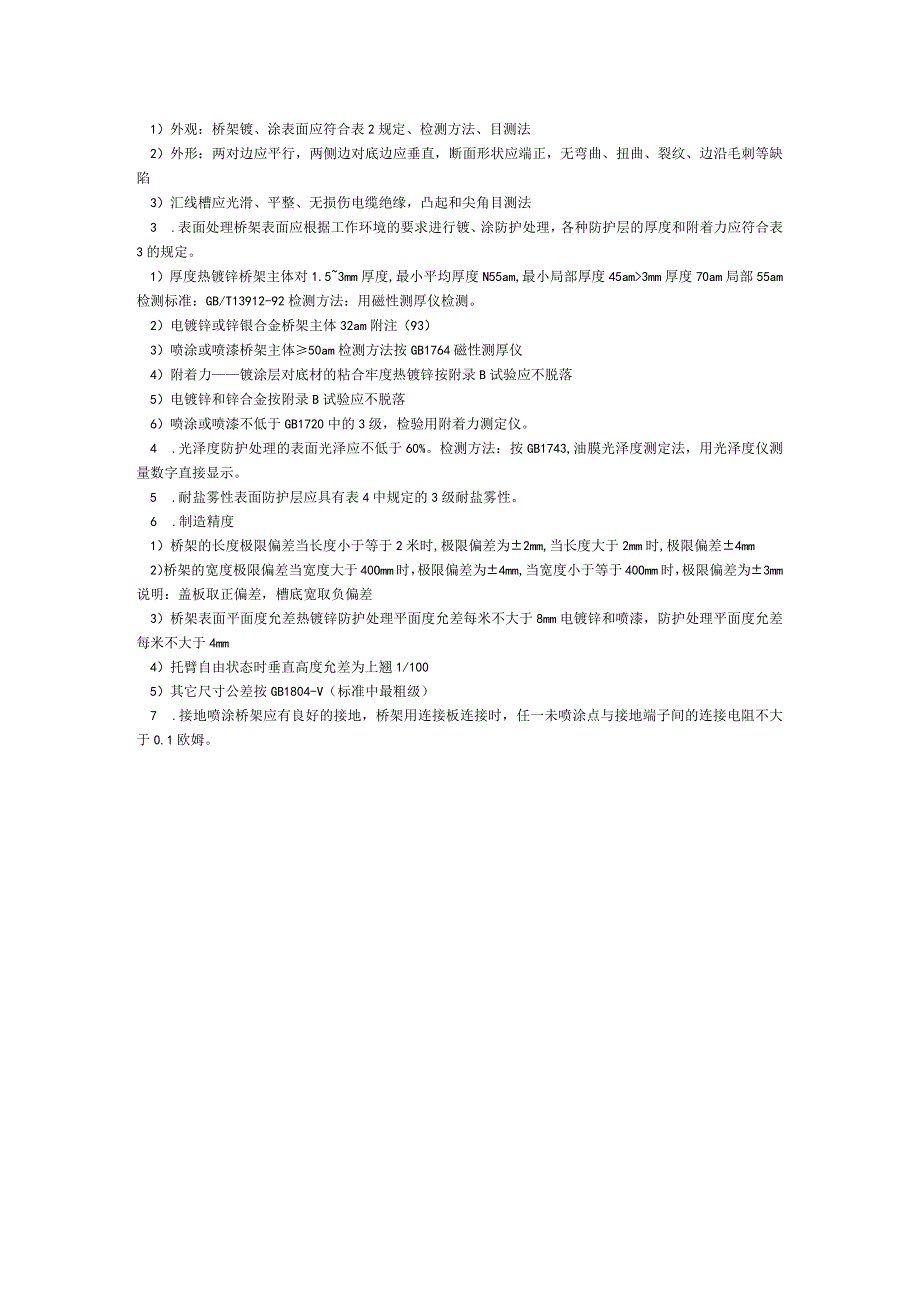

3、托盘（槽式）户内不低于IP30户外不低于IP332）防护等级：耐火桥架户内不低于IP40户外不低于1P44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988GB111253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40506080100150200宽6080100150200250300400500600800100012004）板材厚度钢制桥架允许最小板厚：宽B允许最小板厚&Bl001.0100$B1501.2150B4001.5400B8002.0800B10002.51000B3mm厚度70am局部55a
4、m检测标准：GB/T13912-92检测方法：用磁性测厚仪检测。2）电镀锌或锌银合金桥架主体32am附注（93）3）喷涂或喷漆桥架主体50am检测方法按GB1764磁性测厚仪4）附着力镀涂层对底材的粘合牢度热镀锌按附录B试验应不脱落5）电镀锌和锌合金按附录B试验应不脱落6）喷涂或喷漆不低于GB1720中的3级，检验用附着力测定仪。4 .光泽度防护处理的表面光泽应不低于60%。检测方法：按GB1743,油膜光泽度测定法，用光泽度仪测量数字直接显示。5 .耐盐雾性表面防护层应具有表4中规定的3级耐盐雾性。6 .制造精度1）桥架的长度极限偏差当长度小于等于2米时,极限偏差为2mm,当长度大于2mm时,极限偏差4mm2）桥架的宽度极限偏差当宽度大于40Omm时，极限偏差为4mm,当宽度小于等于40Omm时，极限偏差为3mm说明：盖板取正偏差，槽底宽取负偏差3）桥架表面平面度允差热镀锌防护处理平面度允差每米不大于8mm电镀锌和喷漆，防护处理平面度允差每米不大于4mm4）托臂自由状态时垂直高度允差为上翘1/1005）其它尺寸公差按GB1804-V（标准中最粗级）7 .接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
