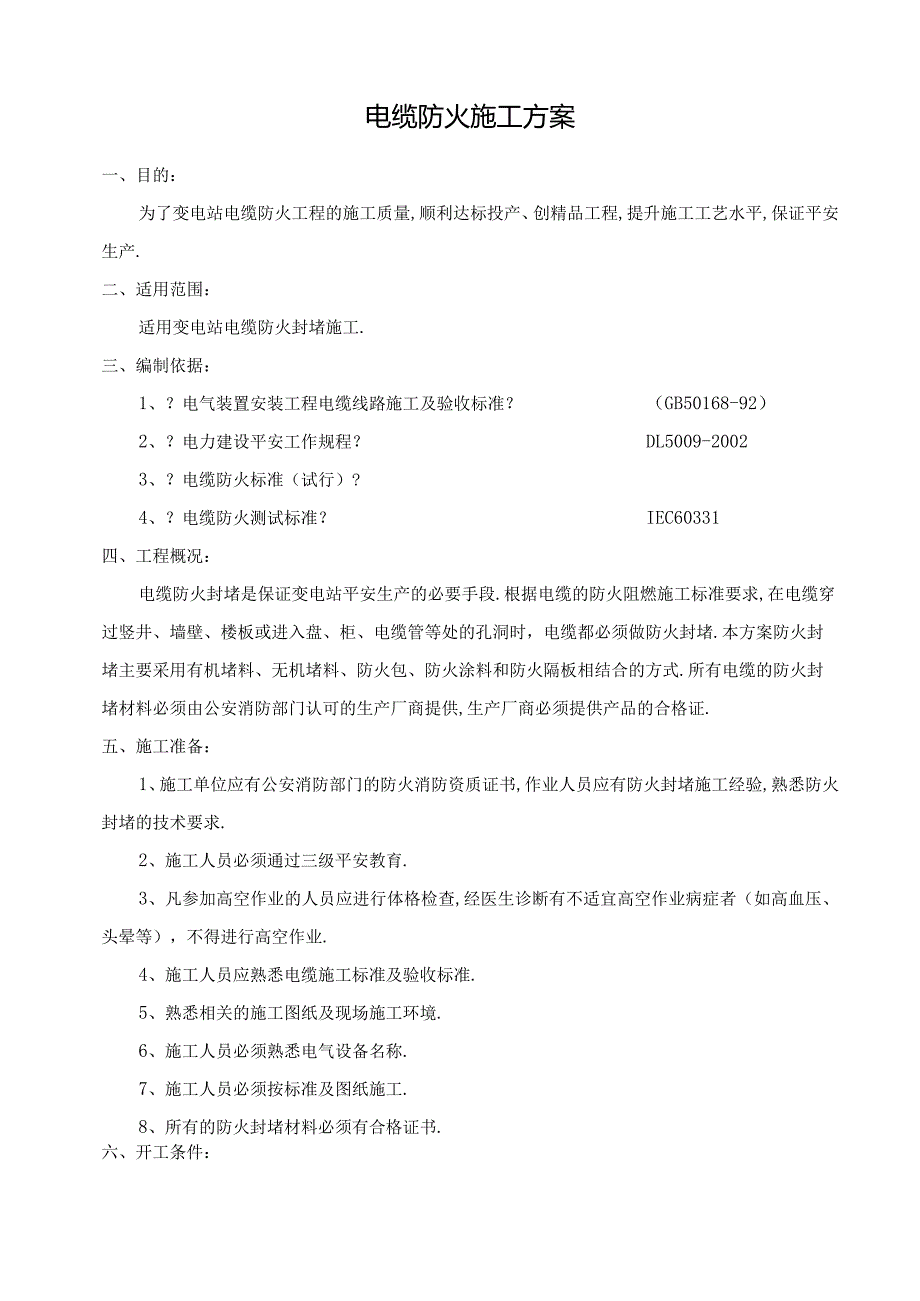

1、电缆防火施工方案一、目的：为了变电站电缆防火工程的施工质量,顺利达标投产、创精品工程,提升施工工艺水平,保证平安生产.二、适用范围：适用变电站电缆防火封堵施工.三、编制依据：1、？电气装置安装工程电缆线路施工及验收标准？（GB50168-92）2、？电力建设平安工作规程？DL5009-20023、？电缆防火标准（试行）?4、？电缆防火测试标准？IEC60331四、工程概况：电缆防火封堵是保证变电站平安生产的必要手段.根据电缆的防火阻燃施工标准要求,在电缆穿过竖井、墙壁、楼板或进入盘、柜、电缆管等处的孔洞时，电缆都必须做防火封堵.本方案防火封堵主要采用有机堵料、无机堵料、防火包、防火涂料和防火隔

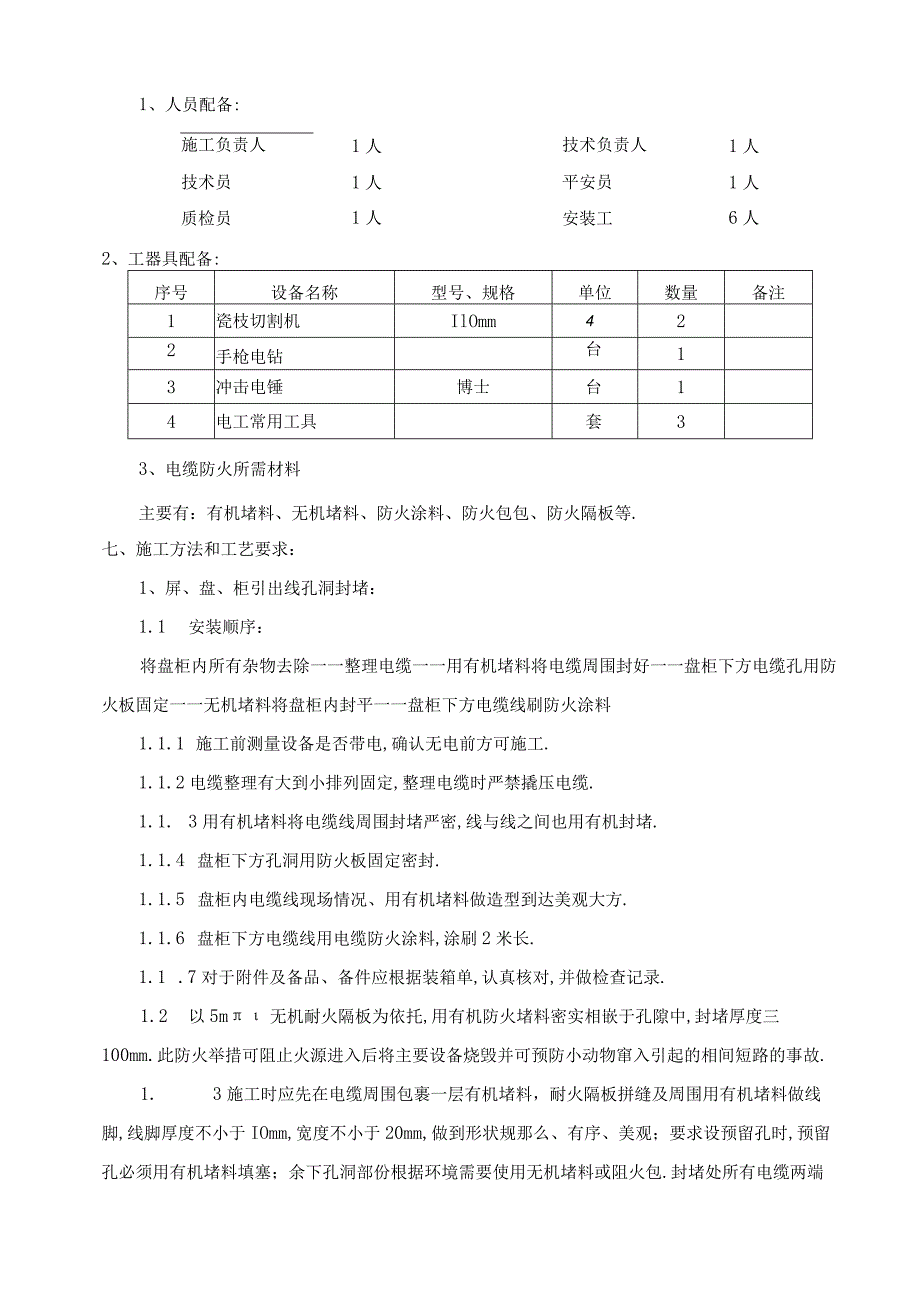

2、板相结合的方式.所有电缆的防火封堵材料必须由公安消防部门认可的生产厂商提供,生产厂商必须提供产品的合格证.五、施工准备：1、施工单位应有公安消防部门的防火消防资质证书,作业人员应有防火封堵施工经验,熟悉防火封堵的技术要求.2、施工人员必须通过三级平安教育.3、凡参加高空作业的人员应进行体格检查,经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业.4、施工人员应熟悉电缆施工标准及验收标准.5、熟悉相关的施工图纸及现场施工环境.6、施工人员必须熟悉电气设备名称.7、施工人员必须按标准及图纸施工.8、所有的防火封堵材料必须有合格证书.六、开工条件：1、人员配备:施工负责人1人技术
3、负责人1人技术员1人平安员1人质检员1人安装工6人2、工器具配备:序号设备名称型号、规格单位数量备注1瓷枝切割机IlOmm422手枪电钻台13冲击电锤博士台14电工常用工具套33、电缆防火所需材料主要有：有机堵料、无机堵料、防火涂料、防火包包、防火隔板等.七、施工方法和工艺要求：1、屏、盘、柜引出线孔洞封堵：1.1 安装顺序：将盘柜内所有杂物去除一一整理电缆一一用有机堵料将电缆周围封好一一盘柜下方电缆孔用防火板固定一一无机堵料将盘柜内封平一一盘柜下方电缆线刷防火涂料1.1.1 施工前测量设备是否带电,确认无电前方可施工.1.1.2电缆整理有大到小排列固定,整理电缆时严禁撬压电缆.1.1. 3用
4、有机堵料将电缆线周围封堵严密,线与线之间也用有机封堵.1.1.4 盘柜下方孔洞用防火板固定密封.1.1.5 盘柜内电缆线现场情况、用有机堵料做造型到达美观大方.1.1.6 盘柜下方电缆线用电缆防火涂料,涂刷2米长.1.1 .7对于附件及备品、备件应根据装箱单,认真核对,并做检查记录.1.2 以5m无机耐火隔板为依托,用有机防火堵料密实相嵌于孔隙中,封堵厚度三100mm.此防火举措可阻止火源进入后将主要设备烧毁并可预防小动物窜入引起的相间短路的事故.1. 3施工时应先在电缆周围包裹一层有机堵料，耐火隔板拼缝及周围用有机堵料做线脚,线脚厚度不小于IOmm,宽度不小于20mm,做到形状规那么、有序、

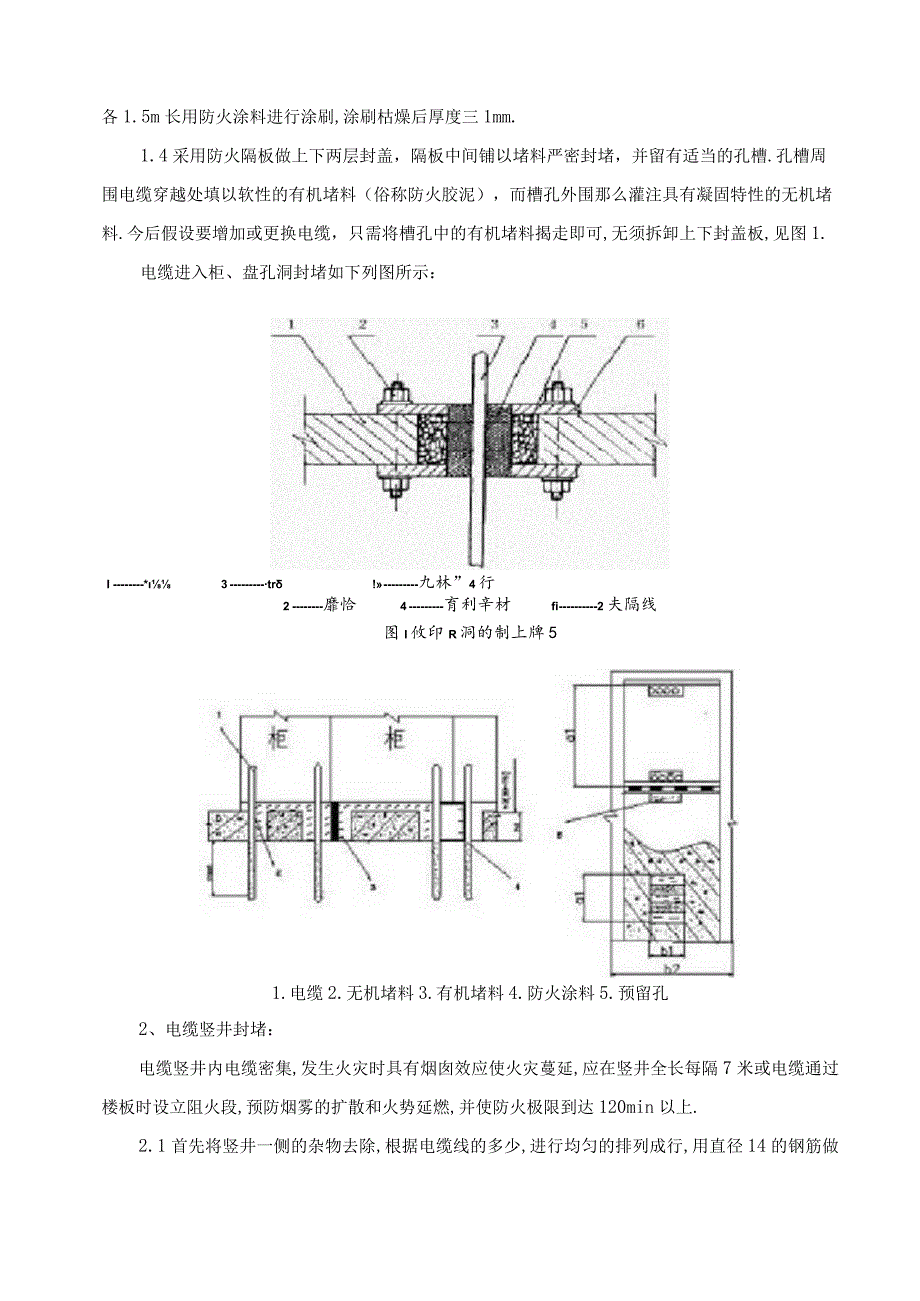

5、美观；要求设预留孔时,预留孔必须用有机堵料填塞；余下孔洞部份根据环境需要使用无机堵料或阻火包.封堵处所有电缆两端各1.5m长用防火涂料进行涂刷,涂刷枯燥后厚度三1mm.1.4采用防火隔板做上下两层封盖，隔板中间铺以堵料严密封堵，并留有适当的孔槽.孔槽周围电缆穿越处填以软性的有机堵料（俗称防火胶泥），而槽孔外围那么灌注具有凝固特性的无机堵料.今后假设要增加或更换电缆，只需将槽孔中的有机堵料揭走即可,无须拆卸上下封盖板,见图1.电缆进入柜、盘孔洞封堵如下列图所示：I*3tr!九林”4行2靡恰4育利辛材fi2夫隔线图I攸印R洞的制上牌51.电缆2.无机堵料3.有机堵料4.防火涂料5.预留孔2、电缆竖
6、井封堵：电缆竖井内电缆密集,发生火灾时具有烟囱效应使火灾蔓延,应在竖井全长每隔7米或电缆通过楼板时设立阻火段,预防烟雾的扩散和火势延燃,并使防火极限到达120min以上.2.1首先将竖井一侧的杂物去除,根据电缆线的多少,进行均匀的排列成行,用直径14的钢筋做底部托架，并把每根电缆线捆扎在钢筋上.在排列好的电缆线空隙之间摆放防火板条,然后用不同规格的防火包交错的嵌入到电缆线之间与竖井壁间,使其平整严密，然后用防火板压盖顶部,并用二横二竖的钢筋压住防火板,并把钢筋牢固的捆扎在电缆线上，以放着火时把封堵层冲开.2. 2把两根角铁用膨胀螺栓固定在竖井墙壁两侧，再用十四号钢筋横扑.上边用防火板铺满铺平.
7、2.3用PEB防火板一层一层交错摆放平整至400mm.2. 4防火包上边压上防火板四周围用角铁压好,再用膨胀螺栓固定牢固.2.5阻火段应按如下构成：用经专用钢结构防火涂料涂刷过的角钢作支架,用IOmnl厚的承重型耐火板（为便于检修,竖井隔板必须采用能承受人体重量的承重板）托底，电缆周围用有机防火堵料包裹严密,再用无机堵料封堵,封堵厚度三200mm,宜与楼板平齐.对整段竖井所有电缆涂刷G60-3型防火涂料,涂刷枯燥后厚度三1mm.大型竖井封堵如下列图所示1.无机堵料2.有机堵料3.防火涂料4.电缆5.抓手6.钱链7.螺栓8.防火隔板9.角钢10.爬梯11.钢桥架3、防火槽盒施工:锅炉本体IOm及
8、以上层面的整段电缆采用封闭式防火槽盒进行封闭、分隔.本工程应使用逐层涂刮、一次成型的防火槽盒；为满足电缆的散热需要,应在槽盒全长每隔2米设置一个通风口，口上覆盖专用防火网（正常时可通风散热,火灾时会受热膨胀封死网孔，起到保护盒内电缆的作用）.为了便于电缆的维修,槽盒的底、盖连接固定方式应采用启开方便的阻燃扎带和锁紧扣方式固定.4、电缆隧道防火门施工：先将原来的防火门撤除,场地清理干净后在进行新防火门的安装.1.1 按机组位置设置几个防火分隔区,每个防火分隔区由一扇或二扇防火门、一座阻火墙及“U型槽盒组成.1.2 防火门采用单开单闭门或双开双闭门,每扇门用一根熔点较低的绳子,绳子一端通过滑轮绕在
9、电缆上,一端固定在防火门上,使防火门处于通风状态.一旦电缆起火,火苗将绳子熔断，由于闭门器的作用力将关闭防火门,形成封闭式的防火分隔区域.1.3 3防火门厚度为50mm,面板采用冷轧板，中间充填耐火纤维，门的上方应安装一只闭门器.1.4 门柜上方及左右的空隙处应安装“U型防火槽盒,并且在盒内填充防火包，即可预防隧道起火时形成的强气流推倒防火墙,又有美观装饰效果.1.5 5安装防火门的电缆经过处,应同时设置封堵厚度为600mm、宽度保证全部严密无缝隙的防火墙；其两端所有电缆各1.5m长用防火涂料涂刷5次,涂层厚度三1mm,形成一个完整的防火半层,起到双保险的效果.1.6 无论是双开门还是单开门，
10、都应在发生火灾后自动关闭.考虑到在隧道着火后可能失去所有电源,因此全部防火门自动关闭不能用任何需要电源或电池的装置.所用绳子的粗细强度应保证正常时门开着、着火后很快烧断.4 .7防火门外观、开、关门及关闭装置的灵活性等,必须先行试验安装,经甲方现场验收合格后再进行其他门的后续安装,保证其可靠性及有效性.5、阻（防）火墙施工：4.1 防火墙是最正确的防火分隔举措,应使用非燃体建造,且对其结构的完善程度应提出严格的要求.建筑物的防火墙的内部防火墙、外部防火墙和独立防火墙之分.内部防火墙把室内分为假设干防火小区；外部防火墙是因建筑物之间的防火间距缺乏而设置的有一定耐火要求但没有窗户的隔墙；当建筑物间
11、的防火间距缺乏却又不宜于设置外部防火墙时可采用独立防火墙.5 .2防火墙的耐火极限不少于3小时.防火墙应当直接修建在建筑根底或钢筋混凝土框架上.当与该墙相联的构件掉落时，防火墙的性能不应受影响.防火墙应当有效地将其两侧的可燃物隔离,根据具体情形采取适当举措,防火墙厚度应设为800三以上.6 .3在防火墙一般每25米一处和各个拐弯处,必要时那么应在相应位置安装防火门或防火窗.防火墙上的小尺寸开口或缝隙那么应使用耐火材料封堵好.7 .4把防火构件安放在预定位置，1防火门两侧）内侧安装固定好加固件、每个防火构件内安装1个,两个防火构件并排安装,外恻用50mmX50nx5mm角铁,膨胀螺栓,上部固定在
12、顶部,下部固定在沟地面,构件中间与防火门框固定在一起.要求两防火构件应平整,上下垂直.各固点应牢固,与防火门电缆架组成一牢固整体.5. 5把15OmmX50mmX5mmX100Omm方钢二根,安放沟地面，防火构件与沟壁之间中、平行放置.5.6用PFB防火包,把电缆防火构件与沟壁直接的空间,从沟底地面至沟顶,从下往上,一层一层交错的摆放,直至嵌满.要求：防火包摆放的应整洁、美观、密实,到达：电缆线、电缆架,防火构件与防火包间填充密实,形成一牢固整体.5. 7两个防火构件间，防火构件与防火门框间,存在的缝,用有机堵料嵌实.5.8设置阻火墙位置的原那么为：至限制室或配电装置的入口处；主隧道引接分支隧
13、道处；隧道交叉处；长距离隧道内每相隔50米区段处；重要回路电缆交界处；汽机、锅炉房交界处.5.9阻火墙整体由FRB-720型阻火包、5mm厚BF-I型无机耐火隔板、AB-2型有机防火堵料构筑而成.此封堵举措既可预防小动物进入室内导致设备相间短路，又可隔绝火势和有毒气体的散播.施工时,在沟底用阻火包从下到上紧密堆砌,一般以交叉对叠为准，以增强其稳定性；阻火墙底部用砖砌筑支墩,并设有排水孔；阻火包施工时以对侧不透光为准,在电缆周围用有机防火堵料均匀包裹密实,接缝处用角钢或铝板连接.应采取固定举措以预防阻火墙坍塌（如采用耐火隔板,用角钢等制作支架护板）；再在阻火墙三面覆盖无机耐火隔板.为便于查找,施
14、工后需在电缆盖板上喷刷“防火墙的红色字样.电缆隧道、电缆沟内的阻火墙厚度应三600mm；其他分支电缆沟及小电缆沟阻火墙厚度应三320mm.各处的角钢等钢材，都必须先用专用钢结构防火涂料涂刷处理后再使用.电缆沟防火墙构筑如下列图所1.阻火包2.有机堵料3.电缆4.砖5.排水孔6.防火涂1.无机堵料2.有机堵料3.电缆4.砖5.排水孔6.防火涂料6、穿墙、楼板孔洞封堵：主厂房内所有穿墙、楼板孔洞电缆或桥架采用5mm厚无机耐火隔板,有机防火堵料、阻火包、无机堵料配合施工.凡穿越墙壁较小的孔洞,可直接用有机堵料将孔洞密封,孔洞两侧用无机堵料修平.穿越墙壁较大的孔洞，电缆用有机堵料包裹密实并造型,用防火
15、包将孔洞封堵严密；孔洞底部及两侧用5mm防火隔板覆盖,防火隔板与建筑楼板应有一定的搭界长度,与墙体之间用膨胀螺栓固定；孔洞周边的墙体缝隙用无机堵料涂抹密实,并到达美观效果.电缆夹层穿楼板孔洞的封堵,用5mm厚的防火隔板作依托,隔板与建筑楼板之间用螺栓固定,在孔洞内浇注无机堵料,浇注厚度与楼板齐平.以上孔洞所有电缆两侧各1.5米涂刷防火涂料,涂刷厚度三1mm.电缆穿楼板孔洞封堵如下列图所示1无机堵料2.有机堵料3.防火涂料4.防火隔板5.膨胀螺栓6.预留孔7.电缆限制室与电缆夹层间的防火封堵电缆从室外进入室内Sooa5.电缆1.墙2.防火枕3.电缆61.配电盘 2.堵料3.钢吊架4.木板防火封堵墙两侧各刷3延长米的专用电缆涂料1 .堵料2.桥架式防火板 3 .电缆防火涂料4.电缆电缆接口处除涂刷电缆涂料外还应抱扎2-3遍玻璃网格布t”7、电缆穿管的封堵：所有穿管电缆需在管口处用有机防火堵料封堵成型,封堵厚度三50mm.8、桥架电缆隔断的施工：电缆桥架、墙架电缆阻火隔断是将桥架内
