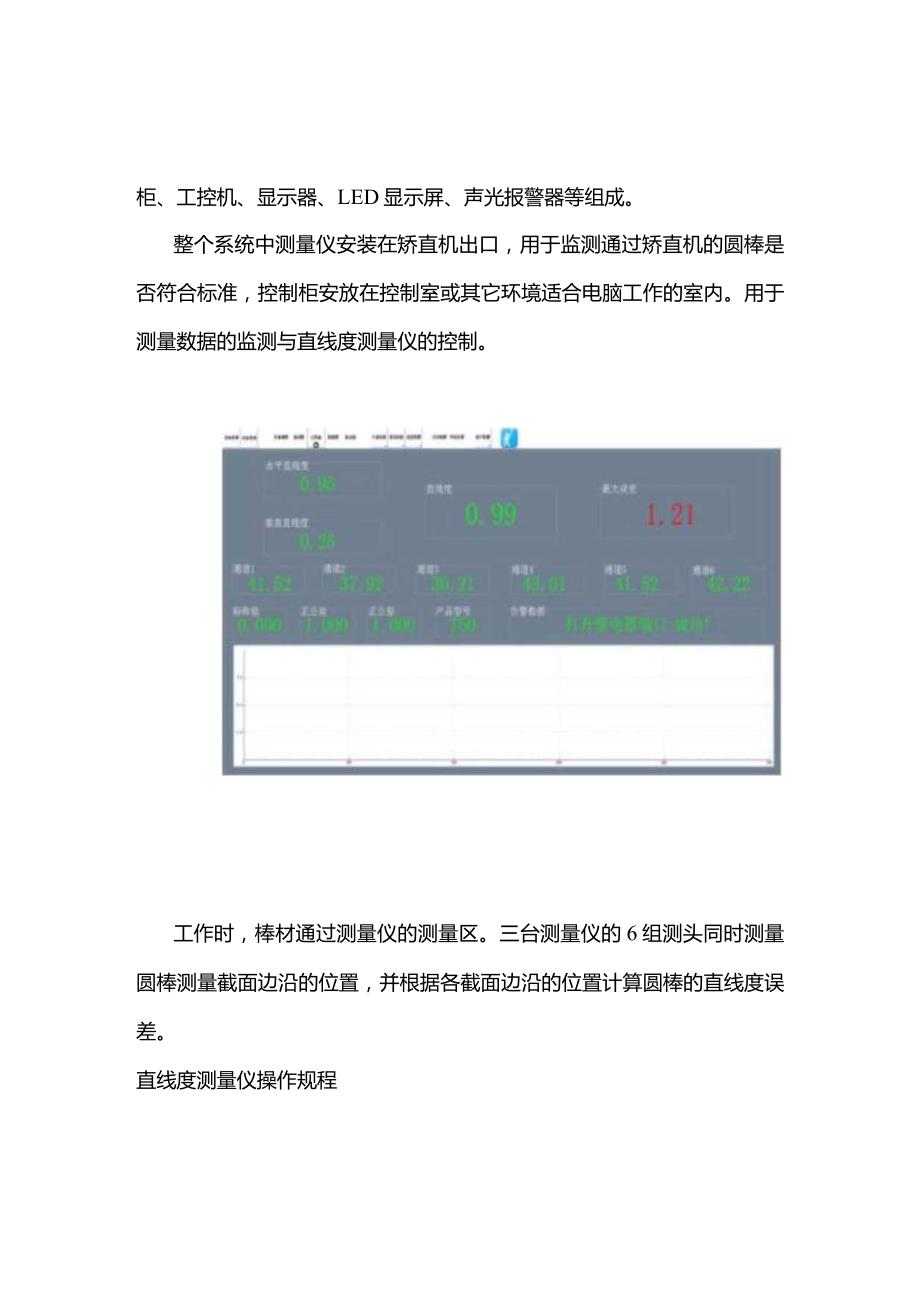

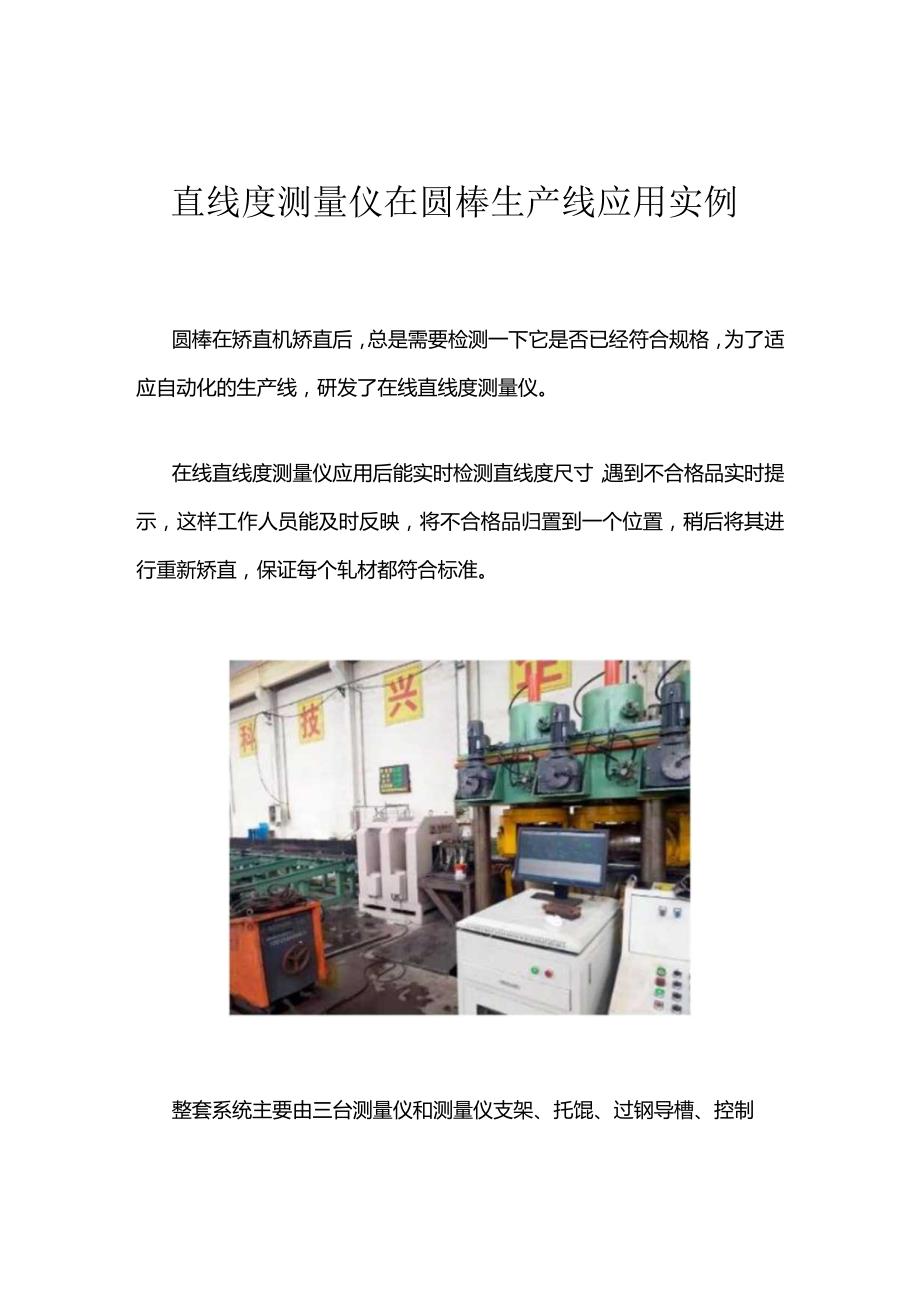

1、直线度测量仪在圆棒生产线应用实例圆棒在矫直机矫直后，总是需要检测一下它是否已经符合规格，为了适应自动化的生产线，研发了在线直线度测量仪。在线直线度测量仪应用后能实时检测直线度尺寸，遇到不合格品实时提示，这样工作人员能及时反映，将不合格品归置到一个位置，稍后将其进行重新矫直，保证每个轧材都符合标准。整套系统主要由三台测量仪和测量仪支架、托馄、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。整个系统中测量仪安装在矫直机出口，用于监测通过矫直机的圆棒是否符合标准，控制柜安放在控制室或其它环境适合电脑工作的室内。用于测量数据的监测与直线度测量仪的控制。工作时，棒材通过测量仪的测量区。

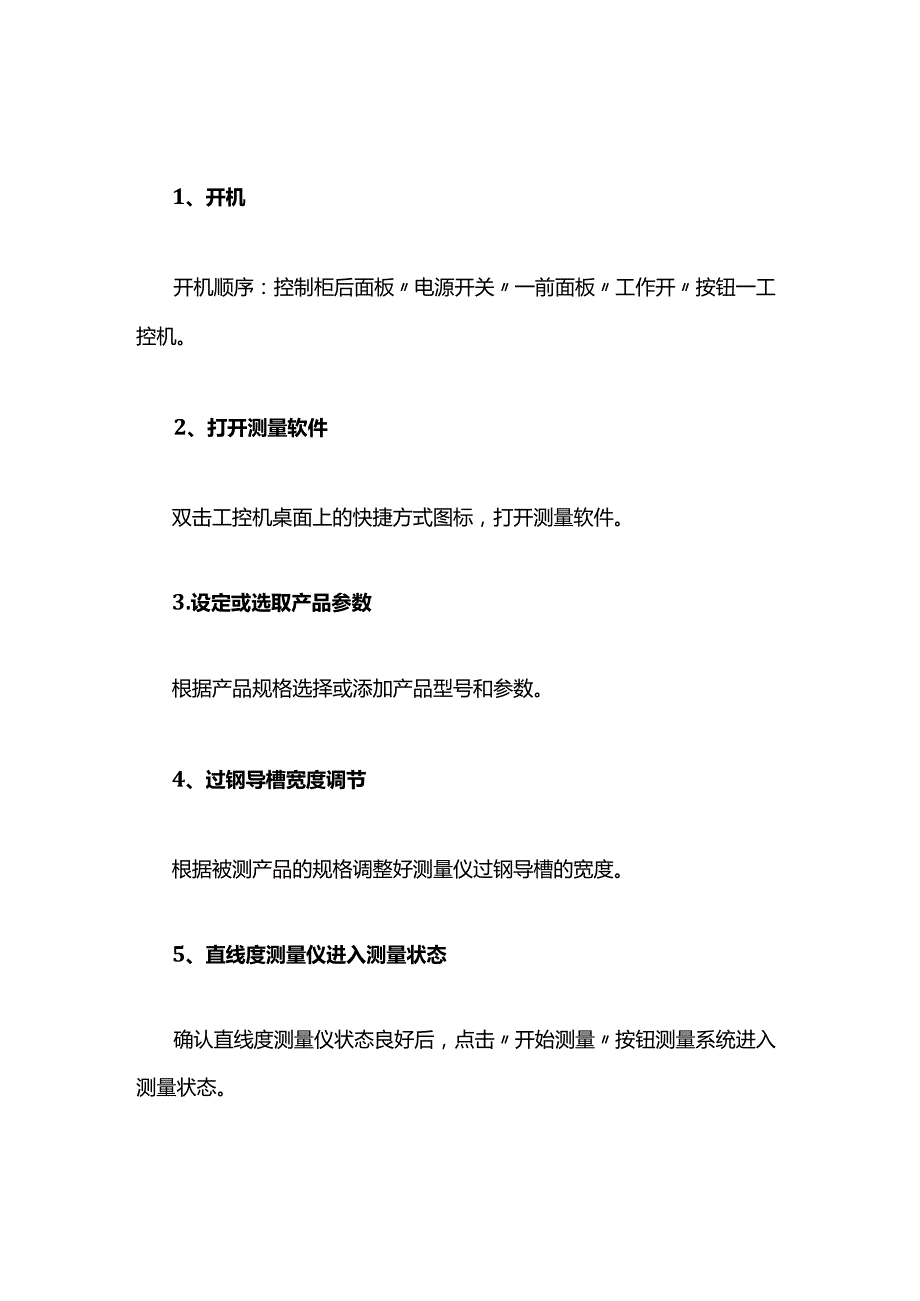

2、三台测量仪的6组测头同时测量圆棒测量截面边沿的位置，并根据各截面边沿的位置计算圆棒的直线度误差。直线度测量仪操作规程1、开机开机顺序：控制柜后面板电源开关一前面板工作开按钮一工控机。2、打开测量软件双击工控机桌面上的快捷方式图标，打开测量软件。3.设定或选取产品参数根据产品规格选择或添加产品型号和参数。4、过钢导槽宽度调节根据被测产品的规格调整好测量仪过钢导槽的宽度。5、直线度测量仪进入测量状态确认直线度测量仪状态良好后，点击开始测量按钮测量系统进入测量状态。6.关闭测量软件点击停止测量，系统退出测量状态。单击退出按钮或程序界面右上角的x按钮即可退出测量软件。7、安全关机在操作系统内安全关闭计
3、算机一按下控制柜面板上工作关按钮,给直线度测量仪断电一关闭控制柜后面板上的电源总开关。注意：当出现1小时以上、4小时以下的生产间歇时，应按下控制柜面板上工作关按钮，使系统处于待机状态；当出现4小时以上的生产间歇时，应完全关闭直线度测量仪系统。眄该设备于2019年被应用到某钢厂的生产线上，使用效果好，棒材的直线度检测更容易，不合格品发布更及时，在提升效率方面有着重要作用。当然直线度测量仪经过了将近3年的发展，又进行了多方位的升级，无论是外观还是性能上，都要更优秀，也有更多的厂家选择在线直线度测量仪为生产保驾护航。棒材直线度测量仪是非接触在线检测设备，常被用于冶金业棒材外径、角钢边长、扁钢的宽度和厚度及其直线度等多种类型轧材的在线检测。
