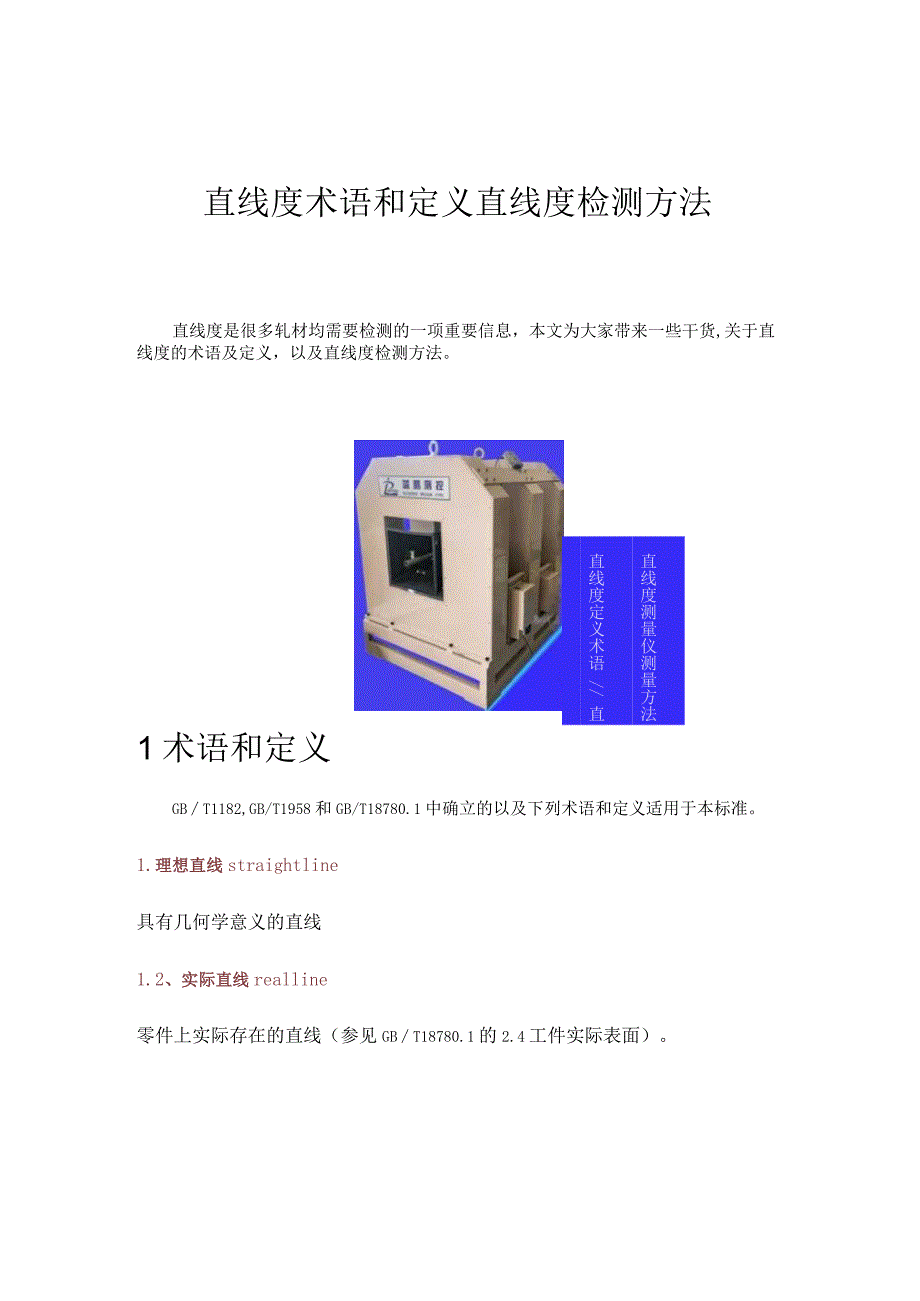

1、直线度术语和定义直线度检测方法直线度是很多轧材均需要检测的一项重要信息，本文为大家带来一些干货,关于直线度的术语及定义，以及直线度检测方法。直线度测量仪测量方法 直线度定义术语 / 直线度1术语和定义GBT1182,GB/T1958和GB/T18780.1中确立的以及下列术语和定义适用于本标准。1.理想直线straightline具有几何学意义的直线1.2、实际直线realline零件上实际存在的直线（参见GBT18780.1的2.4工件实际表面）。1.3、测得直线（提取直线）measuredline（extractedline）测量时按规定方法，由实际直线提取有限数目的点所形成的直线（参见G

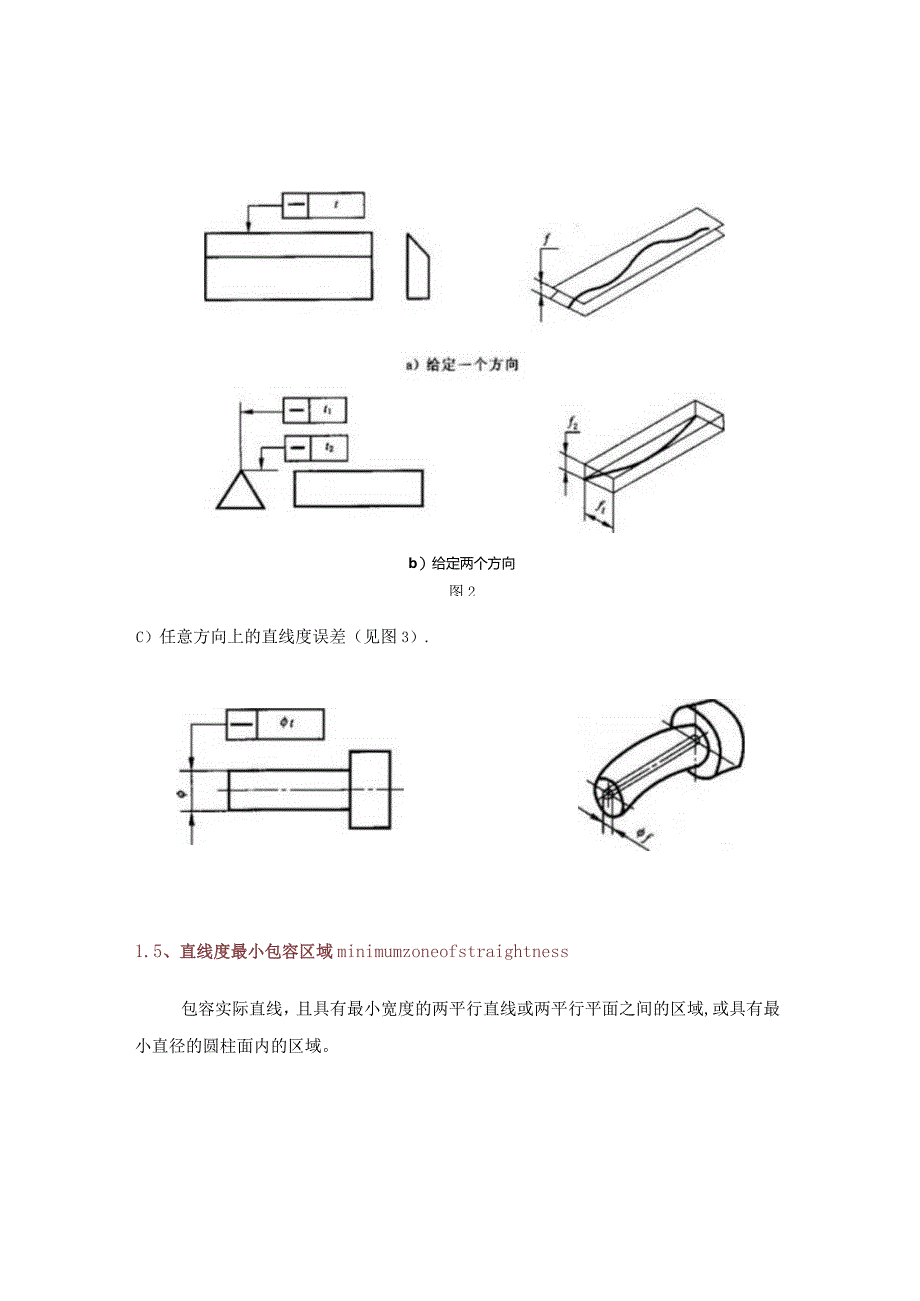

2、B/T18780.1的2.5提取组成要素）。注:在评定直线度误差时，用测得直线代替实际直线。1.4、直线度误差（值）departurefromstraightness实际直线对其理想直线的变动量，理想直线的位置应符合最小条件。即用直线度最小包容区域的宽度f或直径表示的数值，见图广图30直线度误差分为：a）给定平面内的直线度误差（见图1）；b）给定方向上的直线度误差（见图2）；b）给定两个方向图2C）任意方向上的直线度误差（见图3）.1.5、直线度最小包容区域minimumzoneofstraightness包容实际直线，且具有最小宽度的两平行直线或两平行平面之间的区域,或具有最小直径的圆柱面内
3、的区域。1.6、测量基线referencelineforassessmentofdeparturefromstraightness在测量过程中，获得测量值的参考线。1.7、评定基线referencelineforassessmentofdeparturefromstraightness评定直线度误差的理想直线。1.8、最小二乘中线包容圆柱面cylindricalenvelopewiththeleastsquaresmeanline在评定任意方向直线度误差时，为包容实际直线，且轴线的方向与最小二乘中线平行（或重合）并具有最小直径的圆柱面。1. 9、两端点连线包容圆柱面cylindricalenv
4、elopewiththeleastsquaresmean在评定任意方向直线度误差时，为包容实际直线，且轴线的方向与两端点连线平行（或重合）并具有最小直径的圆柱面。1.10极点extremepoint在最小包容区域线（或面）上的测得点。2、直线度测量方法根据管材的规格及直线度测量要求，本方案拟采用我公司的光电测头对管材直线度进行测量。测量时在水平（X轴）和竖直（Y轴）方向上各设置3组测头测量管材X轴和Y轴方向的边缘位置。数据采集：被测棒材通过测量仪时，每组测头采集截面的X轴和Y轴方向的位置数据。3组测头共采集同时刻的3组位置数据。X方向位置Y方向位置数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X釉的直线度误差为61、Y轴的直线度误差为62,利用三角函数即可计算出棒材直线度的实际误差0直线度测量的直线度的定义就行简单的介绍到这里了，有直线度测量的问题都可以与小编进行探讨。
