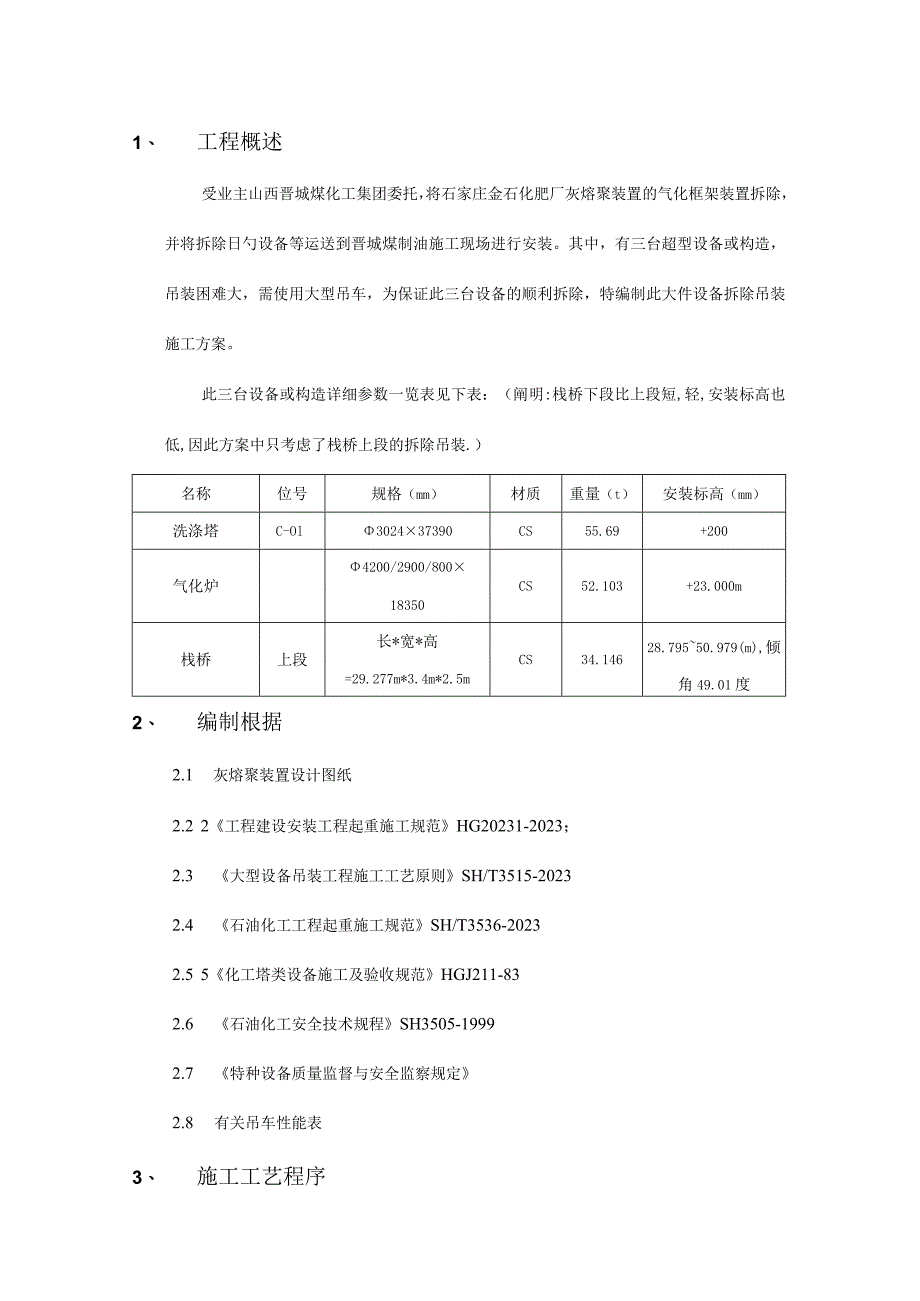

1、1、 工程概述受业主山西晋城煤化工集团委托，将石家庄金石化肥厂灰熔聚装置的气化框架装置拆除，并将拆除日勺设备等运送到晋城煤制油施工现场进行安装。其中，有三台超型设备或构造，吊装困难大，需使用大型吊车，为保证此三台设备的顺利拆除，特编制此大件设备拆除吊装施工方案。此三台设备或构造详细参数一览表见下表：（阐明:栈桥下段比上段短,轻,安装标高也低,因此方案中只考虑了栈桥上段的拆除吊装.）名称位号规格（mm）材质重量（t）安装标高（mm）洗涤塔C-Ol302437390CS55.69+200气化炉4200/2900/80018350CS52.103+23.000m栈桥上段长*宽*高=29.277m*3

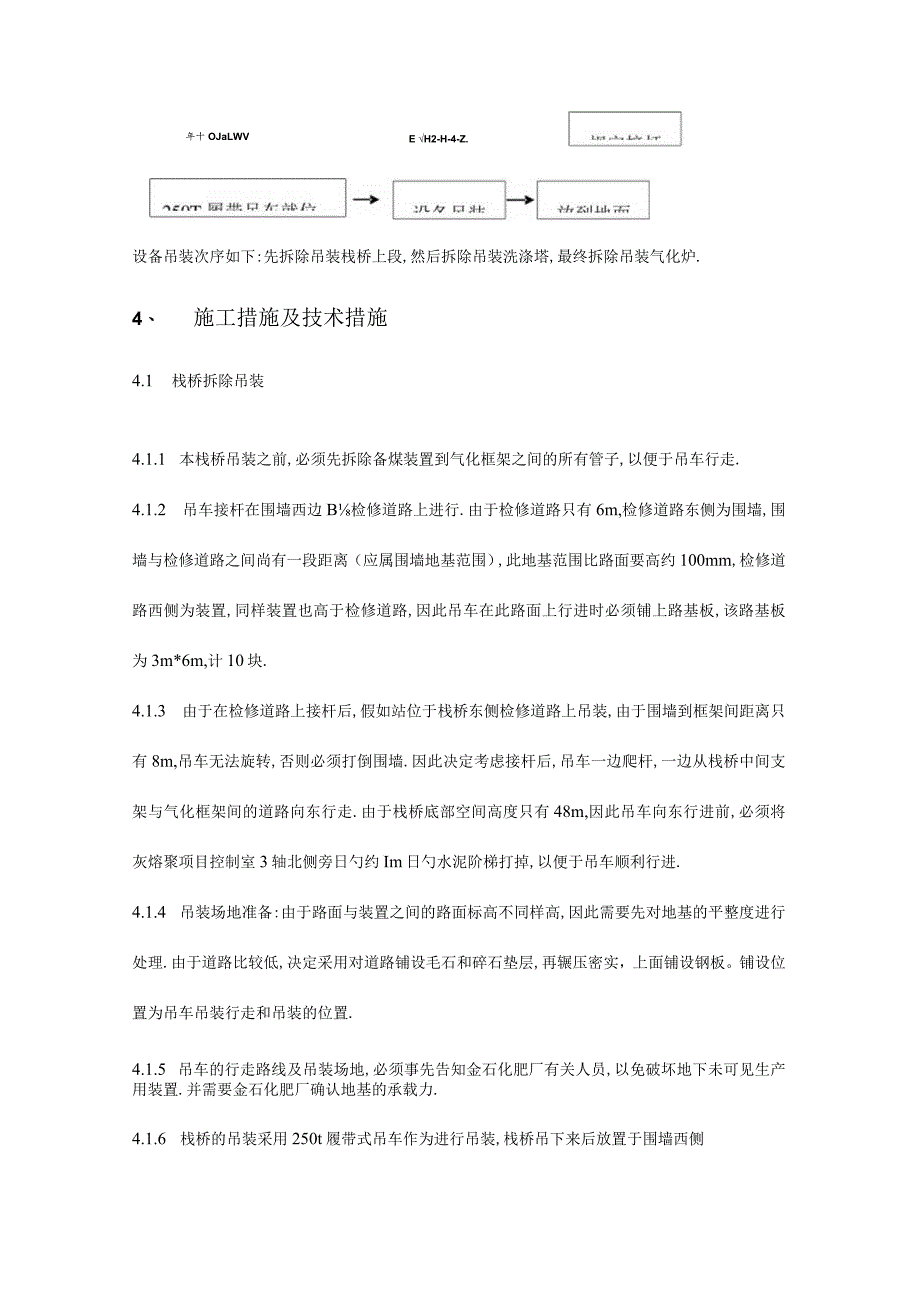

2、.4m*2.5mCS34.14628.79550.979(m),倾角49.01度2、 编制根据2.1 灰熔聚装置设计图纸2.2 2工程建设安装工程起重施工规范HG20231-2023；2.3 大型设备吊装工程施工工艺原则SH/T3515-20232.4 石油化工工程起重施工规范SH/T3536-20232.5 5化工塔类设备施工及验收规范HGJ211-832.6 石油化工安全技术规程SH3505-19992.7 特种设备质量监督与安全监察规定2.8 有关吊车性能表3、 施工工艺程序年十OJaLWVE H2-H-4-Z.设备吊装次序如下:先拆除吊装栈桥上段,然后拆除吊装洗涤塔,最终拆除吊装气化炉
3、.4、 施工措施及技术措施4.1 栈桥拆除吊装4.1.1 本栈桥吊装之前,必须先拆除备煤装置到气化框架之间的所有管子,以便于吊车行走.4.1.2 吊车接杆在围墙西边B检修道路上进行.由于检修道路只有6m,检修道路东侧为围墙,围墙与检修道路之间尚有一段距离（应属围墙地基范围）,此地基范围比路面要高约100mm,检修道路西侧为装置,同样装置也高于检修道路,因此吊车在此路面上行进时必须铺上路基板,该路基板为3m*6m,计10块.4.1.3 由于在检修道路上接杆后,假如站位于栈桥东侧检修道路上吊装,由于围墙到框架间距离只有8m,吊车无法旋转,否则必须打倒围墙.因此决定考虑接杆后,吊车一边爬杆,一边从栈
4、桥中间支架与气化框架间的道路向东行走.由于栈桥底部空间高度只有48m,因此吊车向东行进前,必须将灰熔聚项目控制室3轴北侧旁日勺约Im日勺水泥阶梯打掉,以便于吊车顺利行进.4.1.4 吊装场地准备:由于路面与装置之间的路面标高不同样高,因此需要先对地基的平整度进行处理.由于道路比较低,决定采用对道路铺设毛石和碎石垫层,再辗压密实，上面铺设钢板。铺设位置为吊车吊装行走和吊装的位置.4.1.5 吊车的行走路线及吊装场地,必须事先告知金石化肥厂有关人员,以免破坏地下未可见生产用装置.并需要金石化肥厂确认地基的承载力.4.1.6 栈桥的吊装采用250t履带式吊车作为进行吊装,栈桥吊下来后放置于围墙西侧B

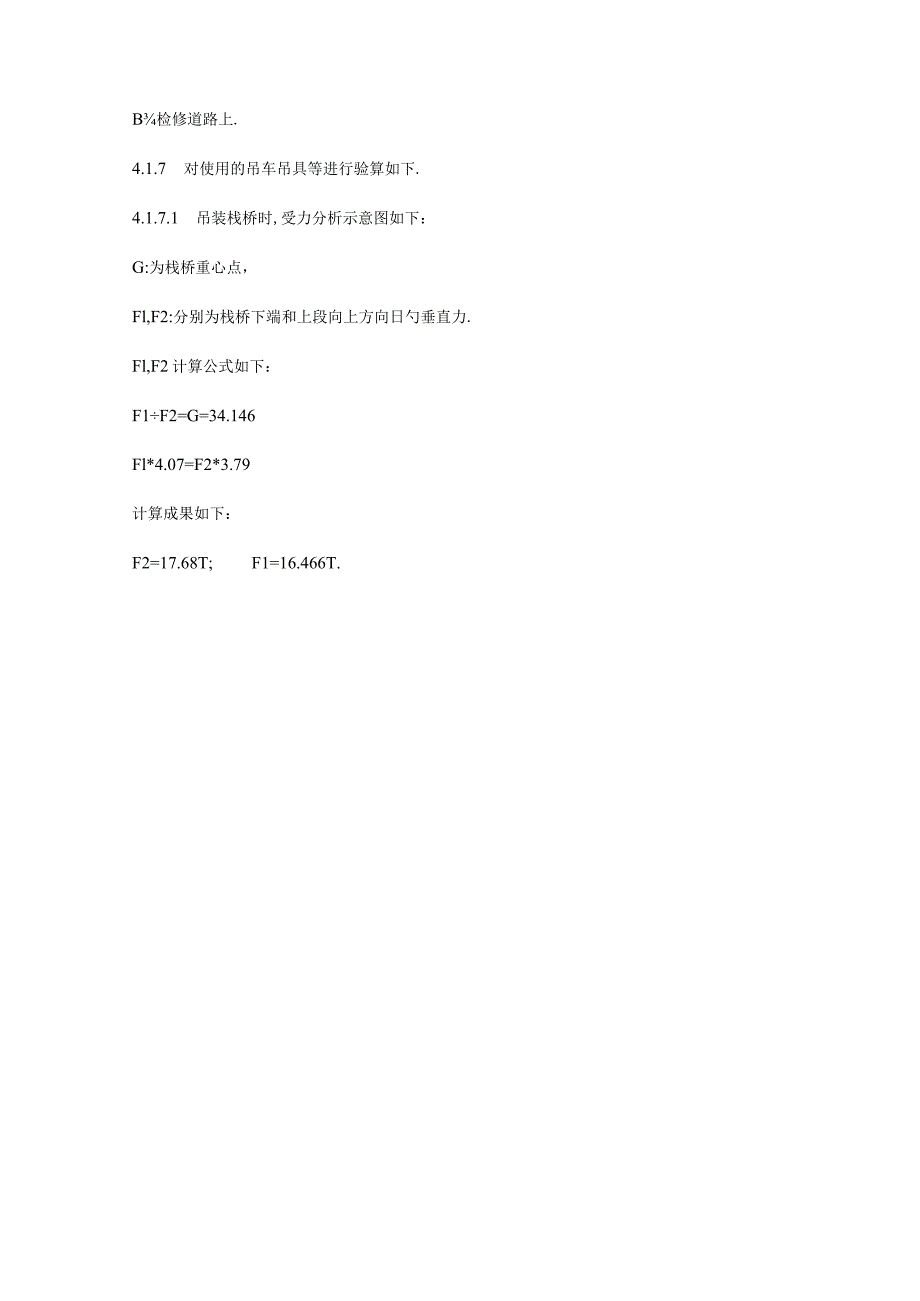

5、检修道路上.4.1.7 对使用的吊车吊具等进行验算如下.4.1.7.1 吊装栈桥时,受力分析示意图如下：G:为栈桥重心点，Fl,F2:分别为栈桥下端和上段向上方向日勺垂直力.Fl,F2计算公式如下：F1F2=G=34.146Fl*4.07=F2*3.79计算成果如下：F2=17.68T;F1=16.466T.P2=F2COS64.46o=17.68/0.431=4LOOT上面钢丝绳吊点位于a6上弦主梁加强筋板上方处,下面钢丝绳吊点位于al上弦主梁加强筋板下方处.4.1.8 吊车及绳索具的选择4.1.8.1 设备吊装时吊车的校核查吊车性能表,选用250t履带式吊车,性能参数如下：主臂长度：54.
6、9m作业半径：16m额定提高能力：52.2t(G+q)Kl*K2=(34.146+2.5)*1.1*1.1=44.34t,因此起吊能力可行.ql为钩头和绳索具重量选用100t吊钩（1800KG）,钢丝绳重700kg,合计2500KGKl为动载系数,K2为不均匀系数.起吊高度AB验算:AB=JAC2-BC2+2.53=54.92-162+2.53=55.03m45m,因此起吊高度可行.抗杆校核：DE=AD(AB-h)*BC=I1.03*16/(55.03-2.53)=3.36m.h:为吊车重心离地面高度.栈桥宽度为3.4m,3.4/2=1.7m;吊车臂臂宽为2.337m,2.337/2=1.16
7、85m.1.7+1.1685=2.8685m61500,可用.上钢丝绳长度L2=2.7*4+3.4*2=17.6m;下钢丝绳长度Ll=7.6*23.4=18.6m.4.1.10吊车站位吊装示意图见后附件.4.2洗涤塔拆除吊装421本洗涤塔吊装之前,必须先拆塔区该除备周围所有其他设备及管道,钢构造等,并不容许拆下来0管道,构造,设备寄存于吊装施工范围以内,最佳是将拆下来B管道,构造,设备等运到晋城煤制油施工现场.洗涤塔吊装的路面和地基处理措施同吊装栈桥时采用措施一致.4.2.3 洗涤塔吊装之前,洗涤塔设备上的附属构造和平台爬梯等必须先行拆除,拆下来的东西不得寄存于吊装施工范围以内.洗涤塔吊装之前
8、底座灌浆层必须敲掉,并进行检查;同步要将螺帽松开,或则不便于松开B螺母用气焊割掉,然后才容许吊装.洗涤塔先采用主吊车吊装,当设备脱离螺栓后,然后用辅吊车溜尾,进行放置于地面.主吊采用250T履带吊,辅吊采用50T汽车吊.吊车最终放置地面为从该设备基础到栈桥中间支架放置,详见吊装示意图.4.2.6 对使用的主吊吊车吊具等进行验算如下.4.2.6.1 吊装洗涤塔时,受力分析示意图如下：如图所示，采用一弯两股钢丝绳时，每股钢丝绳的负载为：2Tsin67.9o=Ql2T=64/(4sin67.9o)=64/(4sin67.9o)=64/3.706=17.27T.G为设备重心为55.69T.Ql为I(X
9、)T钩头(1.8T)和机索具。7T)重量之合.因此Q1=2.5T.K为动载系数,取K=LLQ=(G+Ql)K=(55.69+2.5)*1.1=64T.主吊吊车及绳索具B选择.1设备吊装时吊车B校核查吊车性能表,选用250t履带式吊车,性能参数如下：主臂长度：54.9m作业半径：12m额定提高能力：71tQ=64t,因此起吊能力可行.54.92-122起吊高度AB验算:AB=AC2-BC2+2.53=+2.53=56.1m(37.39+0.2)=37.59m,因此起吊高度可行.(0.2m为设备安装标高).4.2.8抗杆校核：DE=AD(AB-h)*BC=18.51*12/(56.1-2.53)=
10、4.15m.h:为吊车重心离地面高度.设备为3.024m,3.024/2=1.512m;吊车臂臂宽为2.337m,2.337/2=1.1685m.1.512+1.1685=2.6805mF2+q=12.356+1=13.356tql为勾头和绳索具重量,按IoOOKg计算.条件满足，可以使用。.2.3辅吊车绳索具选择如图所示，采用二弯四股钢丝绳时，每股钢丝绳的负载为：S2=F2,4=13.356/4=3.339t取6倍的安全系数Pb=6*3.339=20.034t=20034Kg采用6X37+1O=170kgfmm2纤维芯钢丝绳，查表直径19.5Innl钢丝绳破断力为2395020234,可用钢
11、丝绳长度：L=4*4=16m4.3气化炉拆除吊装4.2.1本气化炉吊装之前,必须先拆气化炉框架北侧小框架和塔区所有设备,工艺,构造及其23m层以上所有工艺,设备,构造等,并不容许拆下来的管道,构造,设备寄存于吊装施工范围以内,最佳是将拆下来的管道,构造,设备等运到晋城煤制油施工现场.气化炉框架内部所有衬里必须清除洁净,附属工艺,仪表部件等必须拆除.考虑减轻设备重量,设备下封头法兰17.181处拆除,设备顶部从30.879m标高处拆除因此设备剩余整体长度为:13.698m.下封头重3.765T.由于支座标高为23.00m,起吊脱离框架时必须要提高1.75+3.24+1.034=6.024m.便于
12、设备脱离框架.气化炉吊装的路面和地基处理措施同吊装栈桥时采用措施一致.气化炉吊装之前要将螺帽松开,或则不便于松开的螺母用气焊割掉,然后才容许吊装.气化炉先采用主吊车吊装,当设备脱离螺栓后,然后用辅吊车溜尾,进行放置于地面(气化框架边即可).主吊采用250T履带吊,辅吊采用5OT汽车吊.,详见吊装示意图.对使用的主吊吊车吊具等进行验算如下.1吊装气化炉时,受力分析示意图如下：如图所示，采用一弯两股钢丝绳时，每股钢丝绳的负载为：2Tsin75.94o=Q2T=/(4sin75.94o)=55.92/(4sin75.94o)=55.92/3.88=14.41T.G为设备重心为52.1O3-3.765
