1、工程名称宁夏路小学建设工程施工单位青建集团股份企业交底部位二次构造工序名称砌筑交底内容:工程概况该工程所用加气混凝土砌块强度等级为A3.5（合格品），容重W650kg11）3；蒸压粉煤灰砖强度等级为MUl0；砌筑砂浆地上部分为M5混合砂浆，地下部分为M7.5水泥砂浆。蒸压粉煤灰砖尺寸为200X95X53mm及240X115X53mm。加气混凝土砌块尺寸为：600240200mm；600240100mm；2施工布署根据模板的拆除次序先砌筑地下室部分，后砌筑教学楼部分。优先砌筑设备间后砌筑其他分隔墙体，地下室施工的总体次序为：设备间一地下车库（B区）f教室区（A区）一泳池汇报厅（C区），教学楼部分
2、砌体自下而上依次进行。3有关规定3.1构造措施3.1.1水平系梁设置1墙高超过4米时，应在门上平处设置与框架柱连接且沿墙全长贯穿的钢筋混凝土水平系梁,水平系梁做法详见图3.图3.IT水平系梁做法2屋面女儿墙高度不小于2米时，沿墙高间距不不小于2米增设水平系梁：高度为150mm,纵鲁JJ-005工程名称宁夏路小学建设工程施工单位青建集团股份企业交底部位二次构造工序名称砌筑交底提纲：砌块砌筑的有关材料、机具准备、质量规定及施工工艺。筋4C10,箍筋A6200。图3.1-23电梯井道应设置200X300三圈梁，上下各2C14筋，箍筋A8150,圈梁遇门洞口断开,钢筋锚入构造柱内，圈梁在每层的标高及轨
3、道预埋件应根据电梯图纸确定。女儿墙高度2m时图3.1-2满足下列状况需设置构造柱1墙长不小于5米时，在墙中部分设置构造柱；2外填充墙门窗洞口不小于240OnIm时洞口两侧设构造柱；见图3.1-3洞口24005003OSoC1外翩口1。二。二OO。CO1,。二OO外增洞口2.4m时填充增长度5m时图3.1-33外填充墙门窗之间的墙垛中部设置构造柱；4填充墙尽端无柱且无翼墙时端头设构造柱；5楼梯间构造柱间距Wmin层高，4mo图3.1-4min层高，4000)填充林瑞无靴翻嬲就图3.1-46电梯井洞口两侧及四角设构造柱；7屋面女儿墙间距W2米及转角位置设构造柱。图3.1-5工程名称宁夏路小学建设工

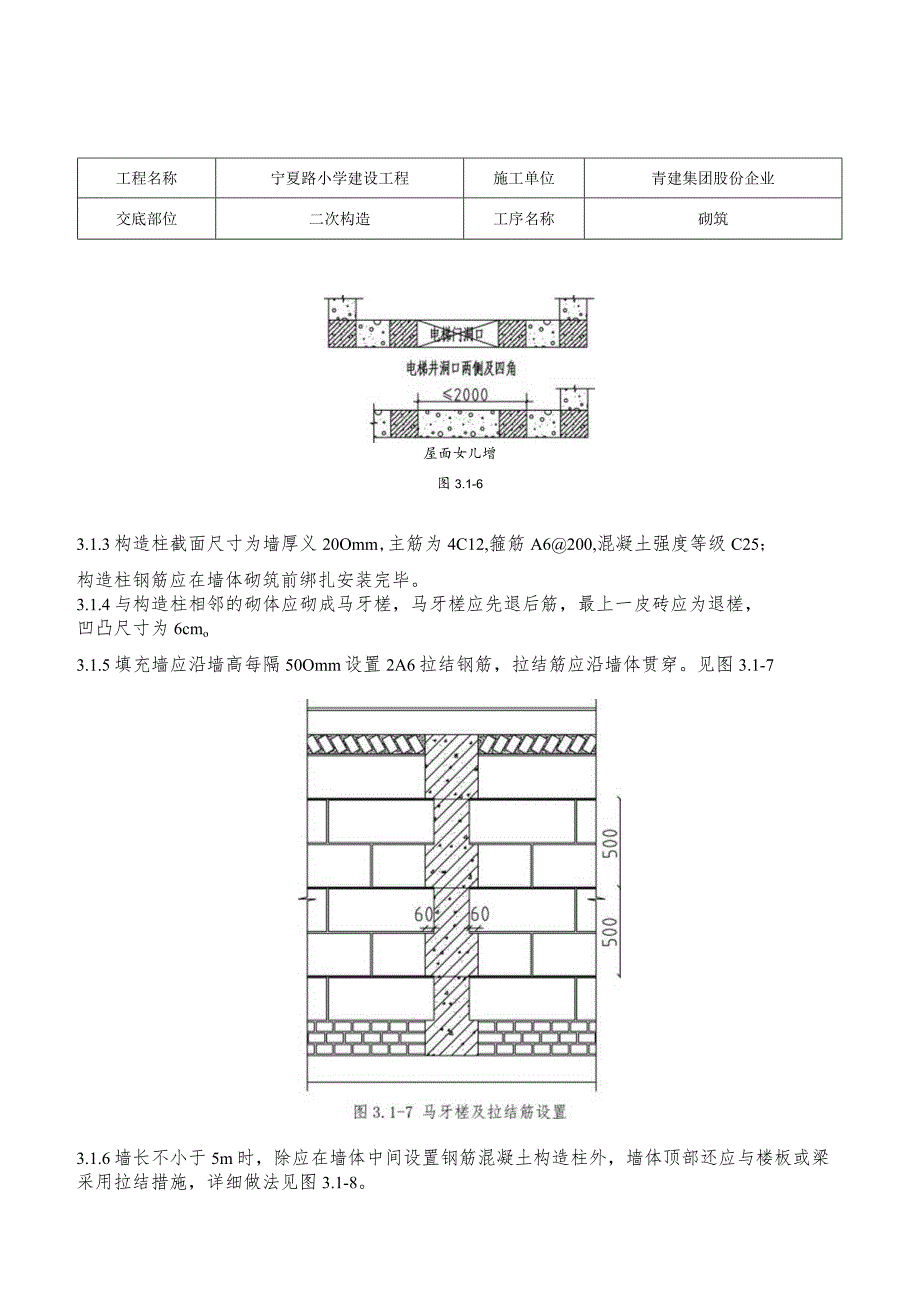

4、程施工单位青建集团股份企业交底部位二次构造工序名称砌筑屋面女儿增图3.1-63.1.3构造柱截面尺寸为墙厚义20Omm,主筋为4C12,箍筋A6200,混凝土强度等级C25；构造柱钢筋应在墙体砌筑前绑扎安装完毕。3.1.4与构造柱相邻的砌体应砌成马牙槎，马牙槎应先退后筋，最上一皮砖应为退槎，凹凸尺寸为6cmo3.1.5填充墙应沿墙高每隔50Omm设置2A6拉结钢筋，拉结筋应沿墙体贯穿。见图3.1-73.1.6墙长不小于5m时，除应在墙体中间设置钢筋混凝土构造柱外，墙体顶部还应与楼板或梁采用拉结措施，详细做法见图3.1-8。MlO砂糠失图3.1-3墙体与楼板（梁）拉构造造3.1.7填充墙上宽度2
5、300mm的洞口应设置钢筋混凝土过梁。见表3.1-9IlIlAs2比mg跳大样过JUMLOhAslAs2鱼角L015001202102110蚯2001500L0240018021122110蚯2002400L036002402如4211062003600L04800480曲6211218200注:1,U）削射既昭EL=LO+480图3.1-93.1.8填充墙砌筑时应上下错缝，搭接长度不适宜不不小于砌块长度的1/3,且不应不不小于15Omm当不能满足时，在水平灰缝中应设置2根A6钢筋或A6钢筋网片加强，加强筋从砌块搭接的错缝部位起，每侧搭接长度不不不小于70OnImo见图3.ITO图3.1-10
6、3.1.9为以便门窗固定，门窗洞口位置隔皮用粉煤灰砖砌筑，如图3.1-11工程名称宁夏路小学建设工程施工单位青建集团股份企业交底部位二次构造工序名称砌筑交底提纲：砌块砌筑的有关材料、机具准备、质量规定及施工工艺。图3.1-113.1.10填充墙不应一次砌筑到顶，填充墙顶部与主体构造之间的空隙应在填充墙砌筑完毕图3.1-12滚砖砌筑1模板合模应当在钢筋验收合格后进行；二次构造模板采用散拼胶合板体系，12厚覆膜木胶板做面板，5义IOcm木方用作次龙骨200,A48.3X3.5双钢管作主龙骨600,用A12对拉螺栓进行对拉加固。为防止混凝土浇筑过程中漏浆，应当在合模前沿着马牙槎的位置粘贴双面胶带。构
7、造柱模板见图3.1-13,图3.1-14,水平系梁及压顶梁模板见图3.1T5图3.1-14构造柱模板平面图图3.1-15压顶及水平系梁模板图3.2砌筑材料工程名称宁夏路小学建设工程施工单位青建集团股份企业交底部位二次构造工序名称砌筑交底提纲：砌块砌筑的有关材料、机具准备、质量规定及施工工艺。3.2.1蒸压加气混凝土砌块1蒸压加气混凝土砌块密度级为B06级、容重W650kg11）3,强度等级为A3.5,质量等级为合格品；砌筑时，其产品龄期应不小于28d。2蒸压加气混凝土砌块采用专用砂浆或一般砂浆砌筑，在砌筑当日对砌块砌筑面浇水湿润，相对含水率宜为40%50%3砌块在运送装卸过程中不得倾倒和抛掷。
8、进场后应按强度等级分类堆放整洁，堆置高度不适宜超过2m；砌块下部应用木方垫起，防止受潮；下雨时应用篷布对砌块进行覆盖。4蒸压加气混凝土砌块砌筑墙体时，墙底部应砌蒸压粉煤灰砖或现浇混凝土坎台等，其高度不不不小于200mmo5材料取样送检1）同品种、同规格、同等级的砌块，以IOooO块为一批，局限性IoOOo亦为一批。2）试件的制备，采用机锯（不得用砂轮片）或刀锯，锯时不得将试样弄湿。3）体积密度和抗压强度试件，试件尺寸为IoOnnnXloOmmXloOmm。4）体积密度和抗压强度试件为3组（9块）试件。3.2.2干拌成品砂浆1砂浆进场时，应随进场批数提供质量证明文献，质量证明文献包括合格证、型式
9、检查汇报和出厂检查汇报等。2不一样品种的散装干混砂浆应分别寄存于移动砂浆罐中，并对砂浆罐进行标识，袋装干混砂浆应放在水泥库中；干混成品砂浆的存储时间不应超过3个月，超过3个月在使用前须重新检查，合格后方可使用。3干拌成品砂浆拌合用水应符合混凝土用水原则JGJ63的规定，拌合用水量为砂浆质量的IMn5版用于砌筑蒸压粉煤灰豉时，拌合物稠度为5070mm;用于砌筑蒸压加气混凝土砌块时，稠度宜为6（80mu砂浆应在拌合完毕后3h内使用完毕。4砌筑水平灰缝厚度宜为IOmm,容许偏差宜为2mm,灰缝饱满度不得低于80%,竖向灰缝不得出现瞎缝或假缝。5材料取样送检干混成品砂浆100吨为一种检查批，每个检查批
10、留一组抗压强度试块，试块尺寸为70.7X70.7X70.7un,每组六块，标养28d后试压。3.2.3 蒸压粉煤灰砖1蒸压粉煤灰砖用于回填土如下、固定黑板日勺墙体等，砌块强度等级MUl0。质量等级为一等品。2粉煤灰砖堆放应符合第2.3.1条的规定。砌筑时龄期应不小于28d3砌块使用前必须对其强度进行复验。10万块为一检查批，抽检数量为1组，每组15块。3.2.4 植筋胶1种植锚固筋日勺胶粘剂，采用专门配制的改性环氧树脂胶粘剂，其基本性能应符合现行国标工程构造加固材料安全性鉴定技术规范GB50728的规定。种植锚固件日勺胶粘剂，其填料应在工厂制胶时添加，不得在施工现场掺入。2植筋抗拉拔承载力的现
11、场检查检查数量同规格、同型号、基本相似部位的植筋构成一种检查批。抽取数量为每批植筋总数日勺1%。，且不少于工程名称宁夏路小学建设工程施工单位青建集团股份企业交底部位二次构造工序名称砌筑3根。4施工工艺4.1 二次构造植筋4.1.1 工艺流程植筋孔定位一钻孔一清孔一注胶一插筋一锚固4. 1.2施工措施1定位根据设计规定，在现场进行放线定位，标出钻孔位置，在放线定位前应采用探测仪器对原构件的钢筋位置进行探测，植筋的位置不得与原构件的钢筋位置冲突。2钻孔确定好钻孔位置后使用水钻或电锤进行钻孔，当原构件质量较差，存在裂纹缝隙时必须采用水钻，宜减少施工震动对构造导致的破坏。钻孔直径A6钢筋8mm,C12
12、钢筋钻孔直径14rnu植筋深度H15d（d为植筋直径）。若基材上存在受力钢筋，钻孔位置可合适调整，但均植在一次构造受力筋内侧。3清孔钻孔完毕后，将孔周围灰尘清理洁净，用气泵、钢丝刷清孔，清刷完毕后，用棉丝沾丙酮，清刷孔洞内壁，使孔洞内最终到达清洁干燥。清孔后用洁净棉丝将清洁过的孔封堵严密，以防有灰尘和异物落入，组织监理进行隐蔽验收，并作好验收记录。4注胶将植筋胶管置入套筒，旋上混合器，然后将套筒置入打胶枪内，将胶枪上的混合喷头伸进孔的底部，扣动扳机，且每一次扣动扳机感觉有明显压力后，一步一步慢慢抽出，药剂添满孔深的2/3时，停止扣动扳机。5插筋锚固植筋用钢筋必须做好除锈清理，采用磨光机固定钢丝
13、刷对钢筋的除锈部位进行打磨，规定除锈长度不小于锚固长度50mm左右。根据植入深度，在处理好的钢筋除锈端做明显标识，然后插向孔洞，一边插一边向同一方向缓慢旋转，直至抵达孔洞底部为止，此时应有锚固胶从孔洞内溢出。钢筋植人后，在胶粘剂未到达产品使用阐明书规定的固化期前，不得扰动所植钢筋。4.2蒸压粉煤灰砖砌筑4.2 .1工艺流程测量放线一润砖f砂浆搅拌f砌筑4.3 .2施工措施1润砖粉煤灰砖在砌筑前一天浇水湿润，一般以水浸入砖四边1.5cm为宜，含水率为10%-15%,常温施工干砖不得上墙；雨季不得使用含水率达饱和状态的砖砌墙。2砂浆搅拌砂浆为成品干混砂浆，用水量为砂浆质量的14%15%,搅拌时间2
14、min。3排砖根据弹好的控制线排砖，采用一顺一丁的方式进行排布砌筑（见图4.2-1）；横（山）墙第一层砖排丁豉，纵（檐）墙第一层为顺砖（见图4.2-2）。T形交叉排布见图4.2-34盘角砌砖前应先盘角，每次盘角不超过五层，新盘的大角，及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。工程名称宁夏路小学建设工程施工单位青建集团股份企业交底部位二次构造工序名称砌筑法和靠浆法）。砖要砌得横平竖直，灰浆饱满，采用铺浆法砌筑时，铺浆长度不得超过75Omm整度，随时纠正偏差，严禁事后凿墙。图4.2-1做到“上跟线，下跟棱，左右相邻要对平”。O每砌五皮左右要用靠尺检查墙面垂直度和平一顺一丁砌法5挂线砌一砖厚混水墙时采用外手挂线，可照顾豉墙两面平整，为下道工序控制抹灰厚度奠定基础。6砌砖砌成宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法或采用铺浆法（包括挤浆图4.2-2纵横墙一顺一丁砌法图4.2
