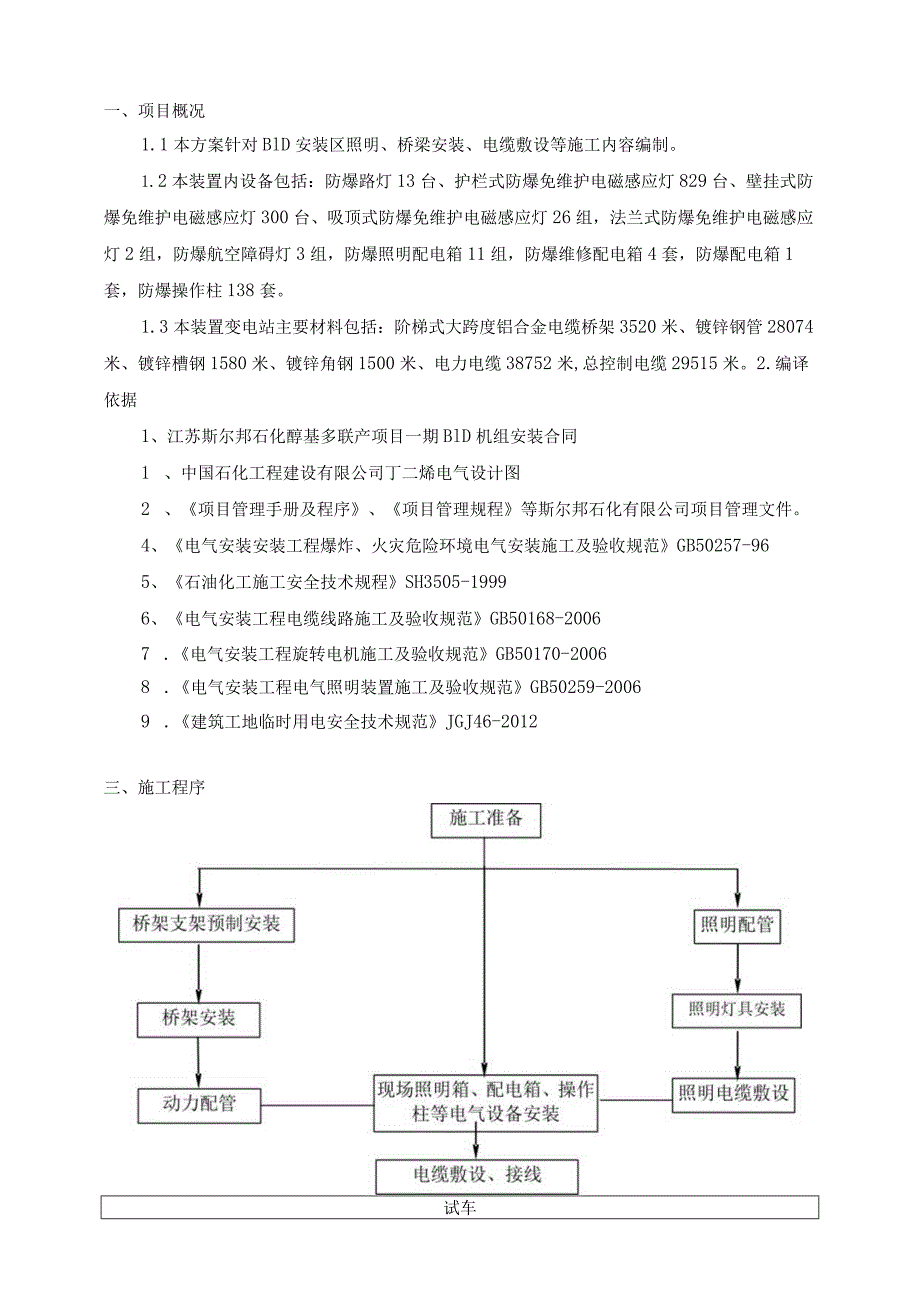

1、石油化工电气安装工程施工设计方案目录一、项目概况22.编译依据2三、施工程序2四、施工准备3五、施工技术要求46.质量保证措施8七、进度保障措施9八、HSE建设保障措施109、施工过程危害分析（JHA分析表）11附施工进度网络计划12一、项目概况1.1本方案针对BlD安装区照明、桥梁安装、电缆敷设等施工内容编制。1.2本装置内设备包括：防爆路灯13台、护栏式防爆免维护电磁感应灯829台、壁挂式防爆免维护电磁感应灯300台、吸顶式防爆免维护电磁感应灯26组，法兰式防爆免维护电磁感应灯2组，防爆航空障碍灯3组，防爆照明配电箱11组，防爆维修配电箱4套，防爆配电箱1套，防爆操作柱138套。1.3本装
2、置变电站主要材料包括：阶梯式大跨度铝合金电缆桥架3520米、镀锌钢管28074米、镀锌槽钢1580米、镀锌角钢1500米、电力电缆38752米,总控制电缆29515米。2.编译依据1、江苏斯尔邦石化醇基多联产项目一期BlD机组安装合同1 、中国石化工程建设有限公司丁二烯电气设计图2 、项目管理手册及程序、项目管理规程等斯尔邦石化有限公司项目管理文件。4、电气安装安装工程爆炸、火灾危险环境电气安装施工及验收规范GB50257-965、石油化工施工安全技术规程SH3505-19996、电气安装工程电缆线路施工及验收规范GB50168-20067 .电气安装工程旋转电机施工及验收规范GB50170-
3、20068 .电气安装工程电气照明装置施工及验收规范GB50259-20069 .建筑工地临时用电安全技术规范JGJ46-2012三、施工程序试车验收四、施工准备4. 1主要操作人员配置施工人员26人，其中电工10人，施工组长1人，普工12人，技术员1人，质检员1人，安全员1人。4.2主要施工设备序列号姓名规格单元数量1叉车3T_塔12焊机400型塔13气焊设备放14切割机J3G-SR-400塔15便携式研磨机100塔16电钻J12-S006塔17对讲机正确的28低压振动台500M塔19高压振动器250OMC塔110电工工具放7五、施工技术要求5. 1电缆桥架和支架安装5. 1.1装置内的桥架
4、一般沿工艺管廊架设，在无工艺管廊段设置独立支撑架。5. 1.2施工前，施工人员应明确桥架走向，检查管廊标高、形状是否发生变化，与工艺技术人员审图；检查桥架的方向是否与工艺管道、部件和设备保持适当的距离。与仪表专业人员一起查看图纸，检查电气仪表桥架设计是否存在矛盾，安全距离是否符合规范要求。检查弯头规格型号是否与现场编号一致。5.1.3桥架到货后，应进行验收；检查桥架规格、型号、数量是否与设计相符。检查托盘外表面是否变形；并预先组装托盘及其配件。如不合适，请及时与有关单位联系。5.1.4桥梁之间的安装应采用螺栓连接，严禁焊接。5.1.5电桥的接地应符合设计要求，电桥之间的连接宜采用黄绿绝缘铜线跨
5、接。5.1.6桥梁除进、出口装置和变配电处接地外，应每隔30米接地一次。5.1.7桥梁安装后，用N40X4角钢(L=30mm)从桥梁两侧固定，防止风等意外损坏。5.1.8电缆桥架全检合格后方可敷设电缆。5.1.9装置采用双梯边镁铝合金大跨度桥架，支架间距6米/件。如果出现腰部塌陷，可适当增加托槽密度。5.L10网桥安装报错要求：仰角误差：IOmm水平误差：3%o垂直误差：3不匹配：才3mm5.1.11桥架直线段每隔30米应预留20三伸缩缝，索桥穿过建筑物伸缩缝时应设置沉降缝。5.2现场配电箱及操作柱安装5.2.1配电箱、维修箱出库时，仔细检查型号、尺寸、内部元件、上下出水口及管径是否符合设计要
6、求，以免电源配管出错。5.2.2悬挂式配电箱和维修用配电箱的安装高度和位置应符合设计要求。配电箱的安装位置应便于操作和维护。配电箱备用插座应按防爆要求密封。5.2.3配电箱、维修箱应良好接地。5.2.4必须保证相邻的防爆操作柱整齐，安装间距均匀；操作按钮应灵活可靠；防止出现电机不能启动或停止的现象。5.2.5操作按钮上的指示仪表应完好，校准合格后方可使用。5.2.6成排安装的防爆操作柱应在一条直线上；操作栏上的设备编号和标识应清晰；操作柱的安装位置应便于操作。5.3电气管道工程5.3.1 电气配管前，技术人员和组长应与土建、安装等相关专业进行详细的图纸审核，了解现场管廊、沟渠、地下管道的分布情
7、况；了解电气管道的位置是否与现场设备、工艺管道、钢结构等位置重叠是否一致；以免施工后修改，影响工期。5.3.2 钢管的连接部分应有螺纹，管端螺纹长度不应小于管接头长度的1/2,连接后外露螺纹应为2-3个带扣，螺纹表面应光滑无损伤。5.3.3钢管的接地应与电缆沟内或桥架内的接地相连接，并应采用软铜线连接。5.3.4暗管连接处的地线焊接时，必须涂沥青漆以防腐蚀；外露管道的连接处应涂上电气复合油脂，以保证电气管道可靠接地和防水。5.3.5钢管完工后，应及时密封水口，防止杂物进入；会给穿线工作带来困难。5.3.6电气管道质量要求：喷嘴无毛刺和尖角，喷嘴安装有保护帽或制成喇叭形。电缆管弯曲后，不应有裂纹
8、和明显的凹陷现象，压扁程度不应大于管子外径的10%；电缆管的弯曲半径不应小于电缆的最小允许弯曲半径。电缆管内径与电缆外径之比不应小于L5倍。电缆管安装牢固，支架间距不超过3mo电缆埋深不小于0.7m,敷设在人行道下时不小于1.5m。电缆槽应有不小于0.1%的排水坡度。暗装电缆管的连接要严密，不能有地下水和泥沙的渗入5.4照明工程5.4.2灯具出库时，应由专人核对型号、规格及合格证号。5.4.3灯具及配件数量应符合设计要求，灯具配件应齐全，无机械损伤。5.4.4保护管连接宜采用螺纹连接，连接处应涂抹电工复合润滑脂，保证管道良好接地,螺纹啮合不得少于5个螺纹。螺纹长度不应小于管接头的1/2,外露螺
9、纹应为23个纽扣。5.4.5连接保护管时，固定点之间的最大距离（单位m）见下表保护管固定间距最大钢管的种类钢管直径（mm）15-202532405065岁及以上薄壁钢管1.01.52.05.4.6管道弯曲半径不应小于其外径的6倍。当电线保护管遇到下列情况之一时，应在中间加装接线盒或拉线盒，拉线盒位置应便于穿线：管道长度超过30m时弯曲；管道长度每超过20m就有一个弯头；管长每超过15m有两个弯头；管长每超过8m,折弯3处。5.4.7外露管道水平或垂直敷设的偏差不应超过1.5%。，全长偏差不应大于管道内径的1/2O5.4.8 钢管弯曲处不应有褶皱、凹痕和裂纹，压扁程度不应大于管子外径的10乐管子
10、内不应有杂物或毛刺，灯具、接线盒等配件应齐全。5.4.9 防雷管与保温工艺管表面的距离不应小于20OnIm,管道应布置整齐。5.4.10管夹与端子、弯头端点、电器或箱体之间的距离应为150-50OnIm。5.4.11照明安装应充分考虑生产单位维修保养的方便性和安全性。5. 4.12应严格按图纸施工，灯具标高应符合设计要求，支架颜色应符合统一标准。5.4 .13确保灯具、接线盒及其附件处于良好状态。如有损坏，应及时更换。5.5 电缆敷设5.5.1 所有设备均由电缆供电，敷设方式为沿电缆桥架敷设，出桥架后将管道通向电气设备。5.5.2 电缆在运输过程中应固定牢固，并用吊车装卸。严禁将电缆桥架直接从
11、车辆上推下以损坏电缆。5.5.3 电缆敷设应在设备就位、桥架安装、钢管准备等工作已完成，并检查合格后方可进行。5.5.4 敷设电缆前，施工人员应仔细阅读电缆敷设相关图纸，熟悉各种设备标记号和电缆路径，防止电缆错位的发生。5.5.5 敷设电缆前，施工人员应在现场仔细测量电缆长度，避免出现电缆余量过长或电缆不够长的现象。电缆敷设后应及时做标记。5.5.6 敷设时应由专人仔细检查电缆的型号、规格、电压等级和长度。并做好绝缘电阻测试，敷设后及时标记电缆。5.5.7 电缆的余量应符合规范要求，规范不明确的地方应与有关单位人员协商。多余的电缆应留在端子处。5.5.8电缆应在桥架内用系绳固定成整齐的层。电缆
12、的起止点应有标志，标志上的字迹应清晰、整齐、完整。5.5.9电缆敷设后，应仔细检查有无遗漏。无误后，通知有关人员进行全面检查。只有通过盖子后才能盖上盖子。覆盖工作完成后，应及时通知相关专业人员，防止电缆损坏事故的发生。5.5.10直埋电缆宜填沙填砖，埋深不小于70Onlm。保护管应穿在交叉口处，并有明显标志。5.5 .11电缆最小弯曲半径：控制电缆最小弯曲半径：10D电力低压电缆最小弯曲半径：10D多芯电缆最小弯曲半径：15D单芯电缆最小弯曲半径：20D注：D为电缆外径5.6 检查电机接线5.6. 1检查电机铭牌上的额定电压、电流、功率是否与设计相符。5.6.2电机接线前应正确了解电机接线方式
13、是“Y”还是“”；严禁乱接线。电机接线前，检查并确认电机驱动设备的旋转方向，电缆应与端子标记一致。5.6.3接线前应测量绝缘电阻和吸收比；低压电机的绝缘电阻不应低于500MQ。5.6.4电机电缆连接端子不应剪短或减少电缆芯线，与端子的连接应牢固，安全距离应可靠保证。5.6.5电机接线后应密封，接线盒上的螺栓应齐全，电机盖应压紧。未安装电缆的入口应使用符合要求保护等级的堵头密封。5.6.6电动机有下列情况之一时，应进行抽芯检查：制造日期超过制造商的保修期；制造商无保修期时，制造日期已超过一年；当甲方需要抽芯时。检查、测试、试运行异常。5.6.7电机转动时应无噪音，转动灵活。如有问题，应及时通知供
14、应商。6.质量保证措施6. 1质量管理机构项目经理刘膨飞施工经理王庆国项目总工程师楼国富电气质量工程师 张增彪电 气 专 业 工 程 师专 职 材 料 工 程 师各施工班组6.2 质量策划与管理根据本项目特点，按照国家和公司有关规定建立相应的专项质量保证体系，配备经验丰富、责任心强的专职质检人员，全程保障，项目的全方位、全天候建设。质量管理确保工程施工质量始终处于受控状态，使质量监督管理职责明确，责任落实到人，强化施工质量意识。6.3 过程控制和产品保护贯彻公司IS09000质量管理体系，严格执行施工组织设计和项目部的全面质量控制要求，在施工过程中始终坚持“质量第一、客户至上”的原则，努力创造高质量的项目。电气施工人员应认真勘察现场，根据业主的具体要求分析情况，按照施工规范和施工技术标准的要求组织现场施工。认真落实HSE管理措施。制定工作标准，做好三查一评，及时拿出自查记录。做好成品保护工作，竣工后及时报告检查，施工队伍要认真总结施工经验，克服施工中经常出现的常见问题，提高电气工程安装质量.6.4质量监控点序列号工程质量控制点主要监测点C乙一个1检查电气设备、材料合格证2桥梁安装检查3电缆敷设和绝缘检查4交流电机测试5高压电缆头结构6照明线路绝缘检查和测试照片7防爆电气安装检查
