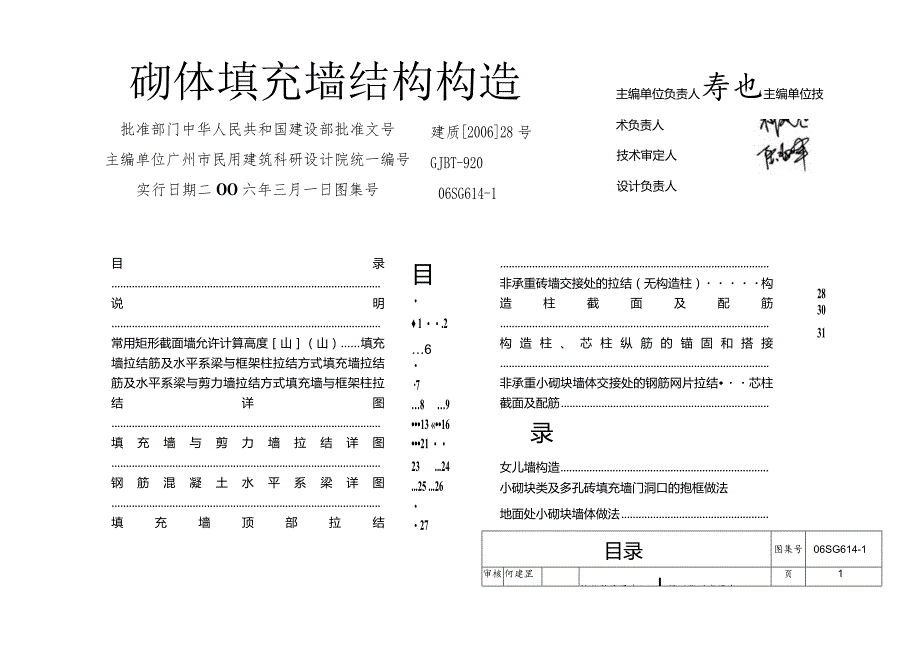

1、砌体填充墙结构构造批准部门中华人民共和国建设部批准文号主编单位广州市民用建筑科研设计院统一编号实行日期二OO六年三月一日图集号建质200628号GJBT-92006SG614-1主编单位负责人寿也主编单位技术负责人设计负责人技术审定人目 1 .26 78 9 13 16 21 23 .24 .25 .26 27283031目录说明常用矩形截面墙允许计算高度山（山）填充墙拉结筋及水平系梁与框架柱拉结方式填充墙拉结筋及水平系梁与剪力墙拉结方式填充墙与框架柱拉结详图填充墙与剪力墙拉结详图钢筋混凝土水平系梁详图填充墙顶部拉结非承重砖墙交接处的拉结（无构造柱）构造柱截面及配筋构造柱、芯柱纵筋的锚固和搭接

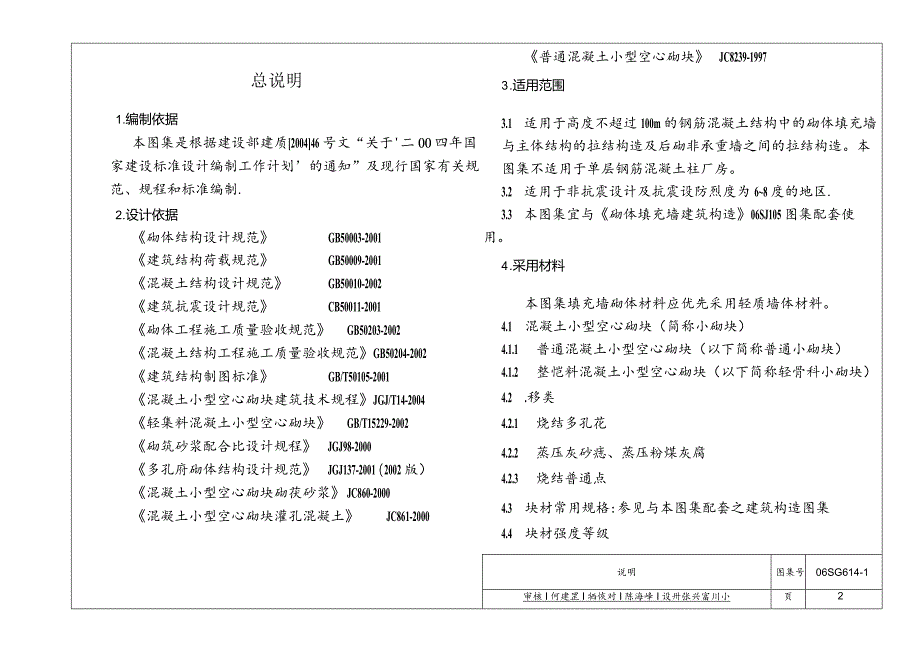

2、非承重小砌块墙体交接处的钢筋网片拉结芯柱截面及配筋录女儿墙构造小砌块类及多孔砖填充墙门洞口的抱框做法地面处小砌块墙体做法目录图集号06SG614-1审核何建罡校就陈海泽*I设川张兴富区布页1总说明1 .编制依据本图集是根据建设部建质200446号文“关于二OO四年国家建设标准设计编制工作计划的通知”及现行国家有关规范、规程和标准编制.2 .设计依据砌体结构设计规范GB50003-2001建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002建筑抗震设计规范CB50011-2001砌体工程施工质量验收规范GB50203-2002混凝土结构工程施工质量验收规范GB502
3、04-2002建筑结构制图标准GB/T50105-2001混凝土小型空心砌块建筑技术规程JGJ/T14-2004轻集料混凝土小型空心砌块GB/T15229-2002砌筑砂浆配合比设计规程JGJ98-2000多孔府砌体结构设计规范JGJ137-2001（2002版）混凝土小型空心砌块砌茯砂浆JC860-2000混凝土小型空心砌块灌孔混凝土JC861-2000普通混凝土小型空心砌块JC8239-19973 .适用范围3.1 适用于高度不超过100m的钢筋混凝土结构中的砌体填充墙与主体结构的拉结构造及后砌非承重墙之间的拉结构造。本图集不适用于单层钢筋混凝土柱厂房。3.2 适用于非抗震设计及抗震设防烈
4、度为68度的地区.3.3 本图集宜与砌体填充墙建筑构造06SJ105图集配套使用。4 .采用材料本图集填充墙砌体材料应优先采用轻质墙体材料。4.1 混凝土小型空心砌块（简称小砌块）4.1.1 普通混凝土小型空心砌块（以下简称普通小砌块）4.1.2 整恺料混凝土小型空心砌块（以下简称轻骨科小砌块）4.2 .移类4.2.1 烧结多孔花4.2.2 蒸压灰砂痣、蒸压粉煤灰腐4.2.3 烧结普通点4.3 块材常用规格:参见与本图集配套之建筑构造图集4.4 块材强度等级4.4.1 烧结多孔点、烧结普通转的强度等级不小于MU10.说明图集号06SG614-1审核I何建罡I牺恢对I陈海峰I设卅张兴富川小页21
5、.1.2 蒸压灰砂矿、蒸压粉煤灰砖的强度等级不小于Min0。1.1.3 小砌块的强度等级不小于MU5.4.5 砌筑砂浆4.5.1 地面以下或防潮层以下砌体应采用水泥砂浆砌筑，地面以上或防潮层以上砌体宜采用混合砂浆砌筑，强度等级均不小于M5。4.5.2 小砌块采用专用砌筑砂浆砌筑，其强度等级不应小于Mb5,并应具有一定的粘结性，良好的和易性和保水性。4.6 混凝土构造柱及水平系梁混凝土强度等级为C20;灌芯混凝土强度等级为Cb20。4.7 钢筋构造柱、芯柱、系梁、拉结钢筋采用HPB235(O)和IIRB335(),钢佛网片采用镀锌的泊钢筋点焊网片.4.8 预埋件预埋件锚板宜采用Q235-B级钢，
6、锚筋应采用HPB235、HRB335级钢筋，严禁采用冷加工钢筋。设置预埋件的结构构件，混凝土强度等级不宜低于C20.4.9 焊条焊条的型号为E43XX.1.1。 膨胀型锚栓膨胀型锚栓的材料及使用要求按照混凝土结构后锚固技术规程JGJ145-2004的规定执行.5 .设计原则5.1。 填充墙体整体设计5.1.1 填充墙体上作用的荷载包括竖向荷载及风荷载、地震作用.砌体填充墙除满足强度和稳定性要求外，尚应考虑水平风荷载及地震作用。5.1.2 砌体填充墙所采用的块材和砂浆强度等级由设计者依据有关设计标准、规范、地区规定自行确定。5.1.3 填充墙应与周边结构构件可靠连接。5.1.4 有抗震设防要求的
7、砌体填充墙段的局部尺寸应符合下列要求:非承重外墙尽端至门窗洞边的最小距离为LOIn;内墙阳角至门窗洞边的最小距离，6、7度时为1.0%8度时为L5叽5.2。 填充墙连接构造本图集砌体填充墙与主体结构的拉结及非承重墙体之间的拉结，根据不同情况可采用拉结钢筋、焊接钢筋网片、现浇混凝土水平系梁。具体做法详见本图集。5.2.1 砌体填充墙的墙段长度大于5m时，墙顶应与梁底或板底拉结。做法见本图集第2122页.5.2.2 当砌体填充墙的墙段长度超过层高2倍时，宜在墙内设混凝土构造柱.5.2.3 当砌体填充墙的墙高超过4m时，应在墙体半高处设置与混凝说明图集号06SG614-1审核恂建罡I驷恢对俅海峰I制
8、戏帙计I张兴富回京页3土墙或柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁。5.2.4 当砌体填充墙的墙上遇有门窗洞口时，设计人应根据工程实际情况，按有关规范、规程及地区规定进行设计.5.2.5 非承重小砌块墙体之间的拉结宜采用焊接钢筋网片.5.2.6 钢筋的锚固和连接应满足混凝土结构设计规范GB50010-2002的要求。5.2.7 门窗过梁可选用钢筋混凝土过梁03G322-l3.5.2.8 砌体填充墙应根据有关规范、规程及地区规定对墙体采取必要的抗裂措施。6 .填充墙施工主要要求6.1。 本图集填充墙使用的块材应有产品合格证、产品性能检测报告和砂浆试块试验报告.块材、水泥、钢筋等尚应有材料主
9、要性能的进场复检检验报告。6.2。 块材进入施工现场后应按品种、规格、强度等级分类堆放整齐，堆置高度不宜超过2m,并应有防潮湿、防雨雪措施。6.3。 砌筑砂浆应按照砌宽砂浆配合比设计规程JGJ98-2000要求进行试配，砂浆基本性能检验方法应符合建筑砂浆基本性能试验方法JGJ70-90的规定.有条件地区可推荐采用预拌砂浆或干粉砂浆.6.4。 砂浆应采用机械挑拌，搅拌时间应按国家现行规范、标准的规定执行。6.5。 填充墙砌筑时应错缝搭砌，小砌块搭砌长度不应小于90三,且竖向通缝不应大于2皮砌块。多孔点应一腰一丁砌宽。6.6。 拉结钢筋应差置于砌体灰缝内。6.7。 多孔再、小砌块的砌体水平灰缝厚度
10、和竖向灰缝宽度均应为812mm。6.8。 砌体填充墙砌至接近梁、板底时，应留一定空黑待砌体变形稳定后并应至少间隔7d后，再将其补蝴紧.6.9。 砌体填充墙砌苑完成后，应让其充分干燥，收缩后再做面层(-般加以后).6.10。 粒骨料小砌块砌筑时，其产品龄期应超过28d。6.11。 轻骨科小砌块砌体不应与其他块材混砌.6.12。 用轻骨科小砌块砌黄墙体时，墙底部应砌烧结普通转或多孔转，或普通小砌块，或现浇混凝土坎台等，其高度不宜小于20OnIin。6.13。 芯柱混凝土及灌注施工6.13.1 芯柱混凝土要具有较好的流动性和低收缩性能，技术要求应符合混凝土小型空心砌块灌孔混凝土JG861-2。00的
11、规定，并经试验验证符合要求后，方可使用。6.13.2 芯柱的灌注必须待墙体的砌筑砂浆强度等级大于IMPa时方可浇灌。6.13.3 芯柱宜按层分段、定量灌注。每次浇注的高度不应大于L5m,混凝土注入芯孔后要用小直径(d30mm)振动棒咯加振捣，待35min多余的水分被块体吸收后再进行二次振捣，以保证芯柱灌实。说明国集号06SG614-1审核I何建罡I解校对I陈海峰设计张兴富页46.14。 本图集未尽事宜尚应按照国家现行规范、标准执行.，本图集详图的索引方法当选用部分详图时当选用整页详图时8.其他8.1 本图集标注尺寸除注明者外均以毫米为单位.8.2 当用本图集范围以外的砌体材料作为填充墙时，设计
12、人可根据有关规范、标准、地区规定参照使用本图集.8.3 本图集仅表示出填充墙与框架柱及剪力墙采用预埋钢筋的拉结方式，若采用预埋铁件的拉结方法详见本图集第7页和第8页e说明图集号06SG614-1审核何建罡校对I陈海峰因崎设计张兴富页5常用矩形截面墙允许计算高度Ho表(单位：m)砂浆强度等级墙厚b三s备注(mm)0.000.100.200.300.400.500.600.700.75M7.5903.513.373.233.092.952.812.672.532.46小砌块1204.494.314.133.953.773.593.413.233.14砖类1404.914.724.524.324.1
13、33.933.733.543.44小彻块1905.935.695.455.224.984.744.514.274.15砖类、小砌块2407.497.196.896.596.295.995.695.395.24砖类M5.0903.243.112.982.852.722.592.462.332.27小砌块1204.153.983.823.653.483.323.152.992.90砖类1404.544.354.173.993.813.633.453.273.18小砌块1905.435.225.004.784.564.344.133.913.80砖类、小砌块2406.916.646.366.085.815.535.254.984.84存类注：1.计算公式：式中Ho=2h出一自承重地允许高厚比的修正系数；山一有门窗洞口埴允许高屋比的修正系札一墙的无许料比；h一地厚2 .本表的允许计算高度是根据构造要求的埼体允许耕比计算所得，墙体的高度还应满足说明中设计原则的要求.3 .本表未考虑带屋柱墙和带杓造柱墙的高厚比验算,带屋柱墙和带构造柱墙的高用比验算应按有关规范进行.4 .表中S-相邻皆同埴之河的更高；bs-在宽度S范困桶门窗洞口总宽度.常用矩形截面墙允许计算高度H。(m)团集号06SG614-1审核I何建罡I尿后|校对|陈海峰4I设讯张兴富以位页6压力理强理焊缝高度63
