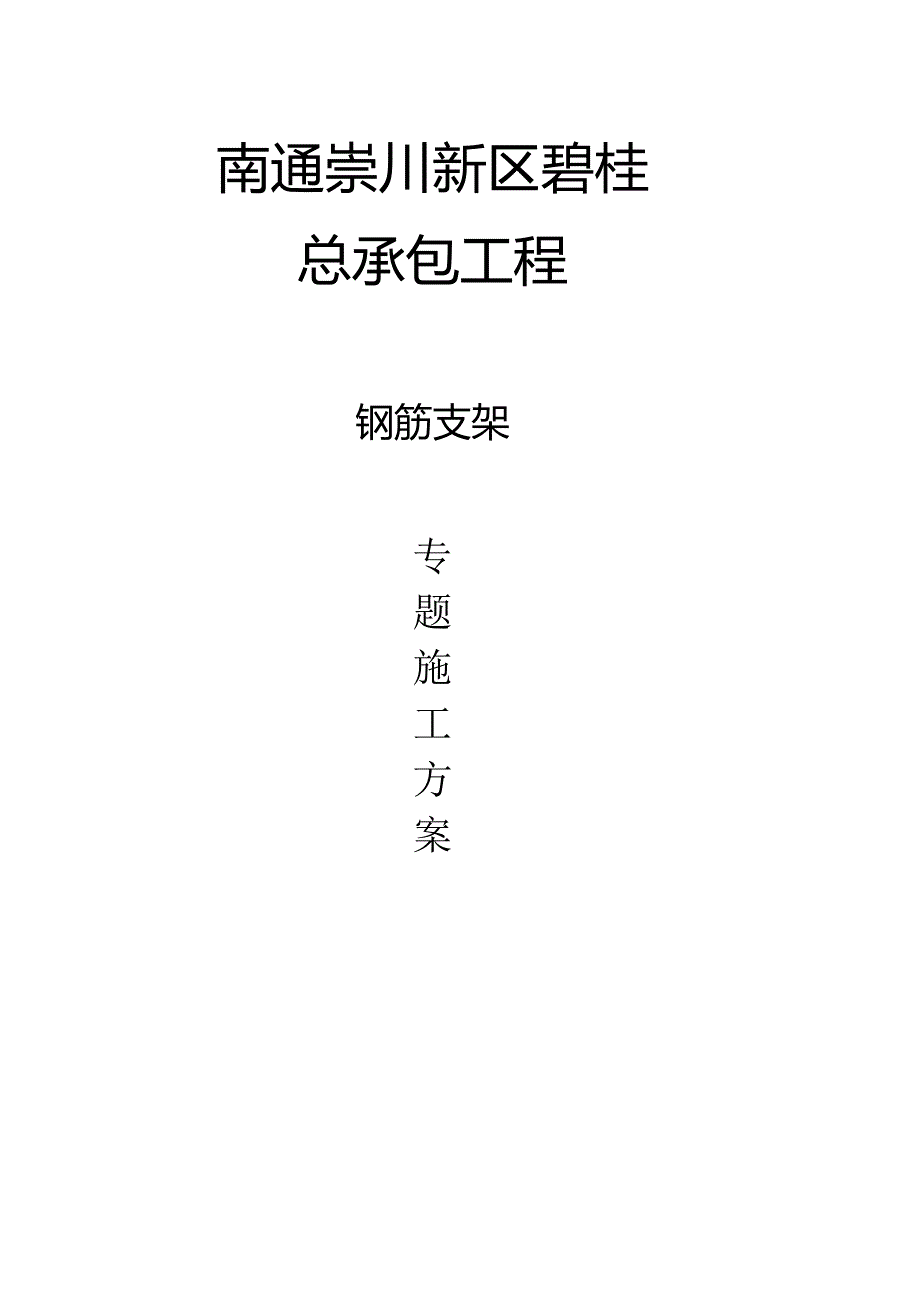

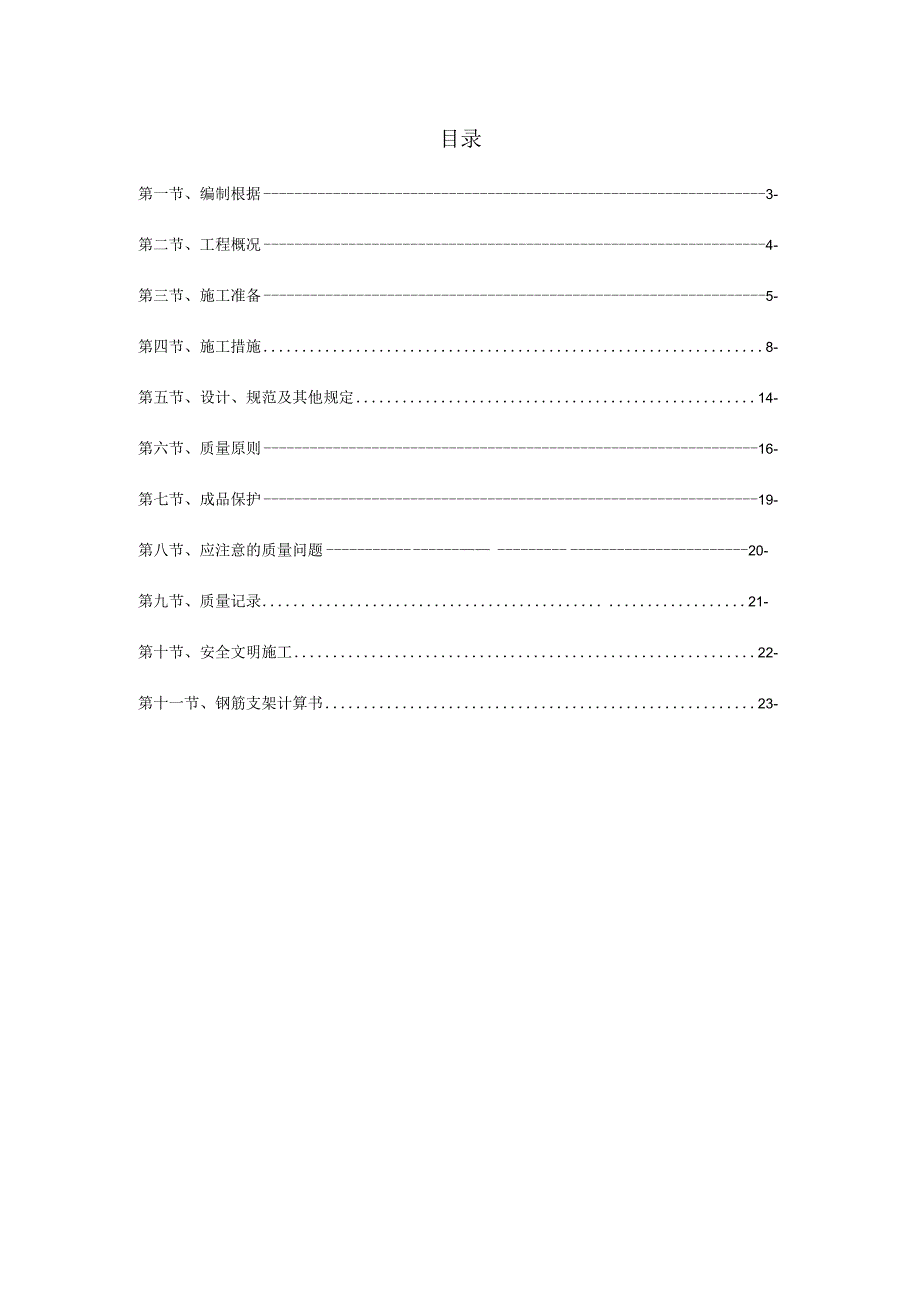

1、南通崇川新区碧桂总承包工程钢筋支架专题施工方案南通华荣建设集团有限企业编制时间:年月日目录第一节、编制根据3-第二节、工程概况4-第三节、施工准备5-第四节、施工措施8-第五节、设计、规范及其他规定14-第六节、质量原则16-第七节、成品保护19-第八节、应注意的质量问题20-第九节、质量记录21-第十节、安全文明施工22-第十一节、钢筋支架计算书23-第一节、编制根据1、南通崇川新区碧桂园A区工程施工图纸;2、混凝土构造工程施工图平面整体表达措施制图规则和构造详图(IlGlO1);3、混凝土构造工程施工质量验收规范(GB50204-2023);4、钢筋焊接及验收规范(JGJl8-2023);

2、5、钢筋机械连接通用技术规程(JGJ107-2023);6、建筑工程施工质量验收统一原则(GB50300-2023)7、有关本工程技术洽商和图纸会审记录;第二节、工程概况工程名称:南通崇川新区碧桂园A区总承包工程工程地址:南通市崇川区通富路西侧、洪江路南侧建设单位:南通市碧桂园新区置业有限企业设计单位:广东博意建筑设计院有限企业监理单位:南通方正建设监理征询有限企业勘查单位:南通勘察设计有限企业施工单位:南通华荣建设集团有限企业型号层数构造形式栋数1#楼综合楼地上12层框架1幢2#楼多层商业楼地上4层框架1幢3#楼高层住宅YJ140T地上18层框剪1幢9#楼高层住宅YJ140T地下1层、地上1

3、8层框剪1幢4#楼、5#楼、7#楼高层住宅YJ140T地上18层、地下1层框剪3幢6#楼高层住宅YJ260T地上18层、地下1层框剪1幢8#楼高层住宅YJ260T地上17层、地下1层框剪1幢地下室地下一层框剪本工程为剪力墙构造,地下室为筏板基础,其中建筑物下方地下室为桩筏板基础。本工程钢筋碎构造用钢量大,施工难度较大,尤其基础底板,属大体积碎构造,采用钢筋支架此技术措施,保证钢筋绑扎质量符合设计规定。第三节、施工准备1、测量准备根据平面控制网线,在垫层上放出底板主控制线和柱子轴线。板(包括底板)上放出该层平面控制轴线。待竖向钢筋绑扎完毕后,每层竖向钢筋上部标出标高控制点。2、技术准备1)配筋技

4、术人员应充足领会设计规定,严格按照国家、地方及行业有关规范执行。2)在钢筋绑扎之前,技术人员要对各级管理人员和工人进行技术规范交底和关键部位施工交底。3)测量放线人员根据图纸,放出轴线、墙、柱、梁、集水坑和洞等位置线,对墙柱要放出轴线、构造边线和控制线,并用油漆明显标识,并报监理单位进行检查验收。4)钢筋进场日勺同步提交钢筋材质证明书并及时做复试和按规定见证取样,严格按规范规定进行。5)加工钢筋前,作好机械连接试件取样工作。3、材料、设备准备1)钢筋原材:钢筋尽量选用12米定尺,9米次之。2)进场钢筋必须有产品质量证明书,原材试验汇报,并按照分批、牌号、规格、分别挂牌堆放,不得混淆。进场后材料

5、分批进行复试,如有其中一项指标不合格,则双倍取样重新复试,如仍不合格,则该批钢筋为不合格品,并明确标好不合格标识,准备予以退场。钢筋在加工过程中发生脆断、焊接性能不良或机械性能出现明显的不正常时,要立即停止施工,要查明原因,假如是材料质量问题,立即将该批钢筋退回。3)框架构造纵向受力钢筋要进行强度比值检查。4)加工成型好的马凳(楼板、楼梯)、墙柱钢筋定位卡具、剪力墙竖向、横向梯子定位筋、模板撑铁进行预检。5)每组试件数量取样原则:钢筋种类试件数量(根)拉伸弯曲螺纹钢22光圆钢224、施工机具准备序号设备名称型号数量(台)1钢筋弯曲机2钢筋切断机3闪光对焊机4电焊机5电渣压力焊设备8砂轮切割机5

6、、钢筋搬运和堆放1)用人工搬运时,需轻拿轻放,放置钢筋时,端头不要先触地。严禁抛扔钢筋。2)用塔吊搬运时,每次起吊重应不不小于塔吊最远端起重量。待钢筋平稳,再运至指定地点,并注意在吊运钢筋时施工人员的安全。3)运到坑内的成型钢筋应按部位,按规格摆放整洁,并标识。4)钢筋要堆放到现场指定的场所内,钢筋堆放要进行挂牌标识,标识要注明使用0部位、规格、数量、尺寸等内容。钢筋标识牌规格要统一。5)加工好0钢筋要分类进行堆放,如直条钢筋堆放在一起,箍筋堆放在一起。钢筋下面一定要垫木架空,防止钢筋浸在水中生锈。生锈的钢筋一定要除锈后由现场钢筋质检员同意后使用。第四节、施工措施1、钢筋加工(1)配筋工作由负

7、责土建施工的分包专职配筋人员严格按照国家、地方及行业的规范和各设计规定执行。构造中所有不小于20Omm的洞口,所有在配筋时,按照洞口配筋所有留置出来,不容许出现现场割筋留洞的现象。(2)加工工艺:钢筋除锈、除污一钢筋调直一钢筋切断一钢筋成型。1)钢筋除锈可采用手工钢丝刷除锈,一级钢B调直冷拉率不不小于4%,钢筋调直后应平直,且无局部波折。2)钢筋切断时,应根据不一样长度搭配,统筹安排,一般先断长料,后断短料,减少耗损,切断时防止用短尺量长料,防止产生合计误差。因此在工作台上标出尺寸刻度线,并设置控制断料尺寸用的挡板。在切割过程中如发现钢筋有劈裂、缩头或严重的弯头等,必须切除。钢筋的断口不得有马

8、蹄形或起弯等现象,长度容许偏差10mm3)钢筋弯曲前,应计算好起弯点的位置,在钢筋上划好线,进行精确日勺弯曲成型,钢筋弯曲成型后,弯曲点处不得有裂缝,二级钢不得反复弯折,钢筋成型后的容许偏差全长为10mm4)一级钢筋末端需作180度弯钩,其圆弧弯曲直径不应不不小于钢筋直径时2.5倍,平直部分长度不应不不小于直径的3倍,二级钢筋末端需作90度或135度弯折时,弯曲直径不适宜不不小于钢筋直径B4倍,箍筋为一级钢筋,弯曲直径应不小于受力主筋直径,且不不不小于箍筋直径的2.5倍,弯钩平直部分的长度不应不不小于箍筋直径的10倍。2、钢筋定位、间距、保护层控制墙体、柱在底板中插筋定位措施:墙体的钢筋采用定

9、距框保证墙柱主筋间距位置精确,墙、柱侧面钢筋保护层采用塑料卡具,墙体构造放在外侧日勺水平钢筋上,柱构造放在箍筋上。底板、楼板、梁、其他柱使用砂浆垫块,砂浆垫块可以根据钢筋规格做成凹槽,使垫块和钢筋牢固连在一起,保证不偏位。除采用垫块控制保护层以外还采用双重控制保护层的厚度。保护层厚度确定须满足如下四个条件:1)主筋保护层N主筋;2)梁、柱中箍筋和构造钢筋B保护层厚度不得不不小于15mm;3)墙、板中分布筋的保护层厚度不得不不小于10mm;4)梁、柱主筋0保护层N25mm03、绑扎、锚固(1)底板钢筋1)绑扎次序:集水坑钢筋一底板下层东西向筋附加筋一南北向筋一钢筋支架一上层南北向筋一上层东西向筋

10、、柱、墙插筋2)底板为双层双向布筋,接头均采用绑扎搭接。3)钢筋支架搭设参数:支架立柱:22,立杆间距:1.00m;支架横梁:22,横梁间距:0.80m;在集水坑、电梯井等加深部位立柱改为3.5厚中48钢管4)底板钢筋在底板四面外墙位置端头均做35d弯钩,长度从外挡土墙内墙皮开算。5)柱上板带加筋遇集水坑斜面处,根据斜面斜向布置,水平投影长度满足其设计长度。6)根据已放好B基础线,标识或弹出底板钢筋位置线,包括集水坑钢筋的位置线。7)底板钢筋必须每个交点所有绑扎牢固,上层钢筋与马凳交接处也应绑扎部分接点,用于固定上层钢筋。8)最下层钢筋绑扎完后,绑其他钢筋,均应先按间距用白粉笔划分好间距线位置

11、,并拉通长线绑扎。9)端部钢筋上下层钢筋绑扎完后进行墙柱插筋,墙柱竖向筋均带弯脚插在板底。即:外墙及墙插筋B长度=基础底板面向上的长度+接头长度。10)插筋前,根据墙、柱插筋位置,柱子先绑一根定位箍于上层钢筋上,剪力墙先绑两道水平筋,此定位钢筋必须与上层钢筋绑扎牢固。在柱墙插筋距板面40cm处,设一道定位钢筋,以保证竖向主筋间距位置。框架柱及暗柱主筋在底板范围内设上中下三道定位箍筋,所有插筋间距至底板处弯脚均与底板钢筋绑扎牢固。11)独立柱基础底板筋为双向受曲构件,规定长向底筋在下,短向钢筋在上。(2)墙柱钢筋1)水平筋绑扎至距梁底50mm的位置,上部用二道水平绑扎固定钢筋,同步两侧要用脚手钢

12、管加以固定,以防大风引起倾覆,直到侧模支好为止,墙体中有暗柱时先绑暗柱筋及连梁。2)在柱0对角线钢筋上用白粉笔自混凝土面上50mm处起划线,划好箍筋间距,然后按箍筋用量将箍筋套于主筋上,随即进行绑扎。3)箍筋面与主筋应垂直,箍筋与主筋交点均需绑扎,并且要保持箍筋开口角在柱上四面通转。4)柱箍筋弯钩平直长度为IOd,箍筋的弯钩必须保证135度并应垂直于柱主筋,且规定同一根柱B箍筋弯钩平直长度必须一致,柱筋绑扎时应挂线锤检查其垂直度,应注意不发生柱筋扭曲现象,如有发生应及时调整,或拆除重绑。为了保证墙筋在顶板内的锚固位置精确,在基坑与墙体间搭设脚手架,在架体上找平,使最上面的悬挑大横杆比墙顶标高下

13、个保护层高度。绑扎时,弯钩端垂直挂在大横杆上(下端搭接长度要满足)。架体在做外墙板防水时拆除,有效期间,部分区域架体采用加固措施,还可满足通行、堆放少许材料0规定。注:柱全高加密按图纸执行。5)墙筋施工次序:修整板面预留插筋一立梯形支撑筋T绑竖向筋一绑横向筋一挂保护层。6)剪力墙筋采用搭接绑扎时,竖向筋在内侧,水平钢筋在外侧,弯锚15d,伸至对面暗柱外侧筋内侧,如为端柱时,直锚不够时,按0.41ae+15d,双向双排钢筋,每个交点处均需绑扎,墙筋与梁柱主筋交点也都绑扎,两片钢筋网之间的拉接筋梅花形布置。连梁、暗梁拉钩规格同梁箍,间距为梁箍筋间距B两倍,沿水平筋的方向隔一根拉一根。连梁水平筋规格

14、、间距按同段剪力墙设置。7)墙筋保护层采用塑料卡保护层,间距800IoOOmm呈梅花形布置。8)为防止墙筋偏位,在墙顶部加定位卡,卡在墙水平筋上,待浇完混凝土后拿出。浇完混凝土后假如发现钢筋偏位,以1:6比例将钢筋调直,再继续绑扎钢筋。9)为保证门窗洞口位置对的,在洞口的暗柱筋上画好标高线,严格控制保护层0厚度,及时焊好上中下三道限位,防止门窗口在打混凝土时移位。10)墙体上预留洞口尺寸及时绑扎加强钢筋。(3)一般楼层板梁钢筋1)绑扎次序:清理模板一模板上弹线一绑扎下层受力筋T专业预埋T绑扎上层受力筋和马凳一成品保护2)清理模板上B杂物和油污,用粉笔在安装好B模板上标明钢筋B规格、形状、数量以

15、及预留洞口0位置,并弹线定位。3)板筋绑扎先铺短方向筋,后铺长方向筋,所有采用搭接绑扎,下铁进支座仰至梁墙中心线且不不不小于5d0绑扎时用顺扣或八字扣,双向板面筋相交点必须所有绑扎,下层钢筋绑扎完后放垫块,间距600-8OOmm。180度弯钩的钢筋应向上,不能倒一边;双层钢筋网的上层钢筋弯钩应朝向下。4)为保证两层钢筋之间0高度,两层钢筋之间垫钢筋马凳,间距1米,高度为板厚-(上层两筋直径+下层底筋直径+两层保护层厚度),马凳下板筋处对应放好垫块。5)板筋绑扎完后,要注意成品的保护,并进行再次清理,悬挑部分的钢筋要保证其上层钢筋的有效设计高度。6)梁贯穿筋采用直螺纹接头,框梁主筋(不不小于等于25mm)锚固长度为35d,主筋(不小于25)锚固长度为40d。梁筋绑扎先穿下部主筋,再穿上部主筋,
