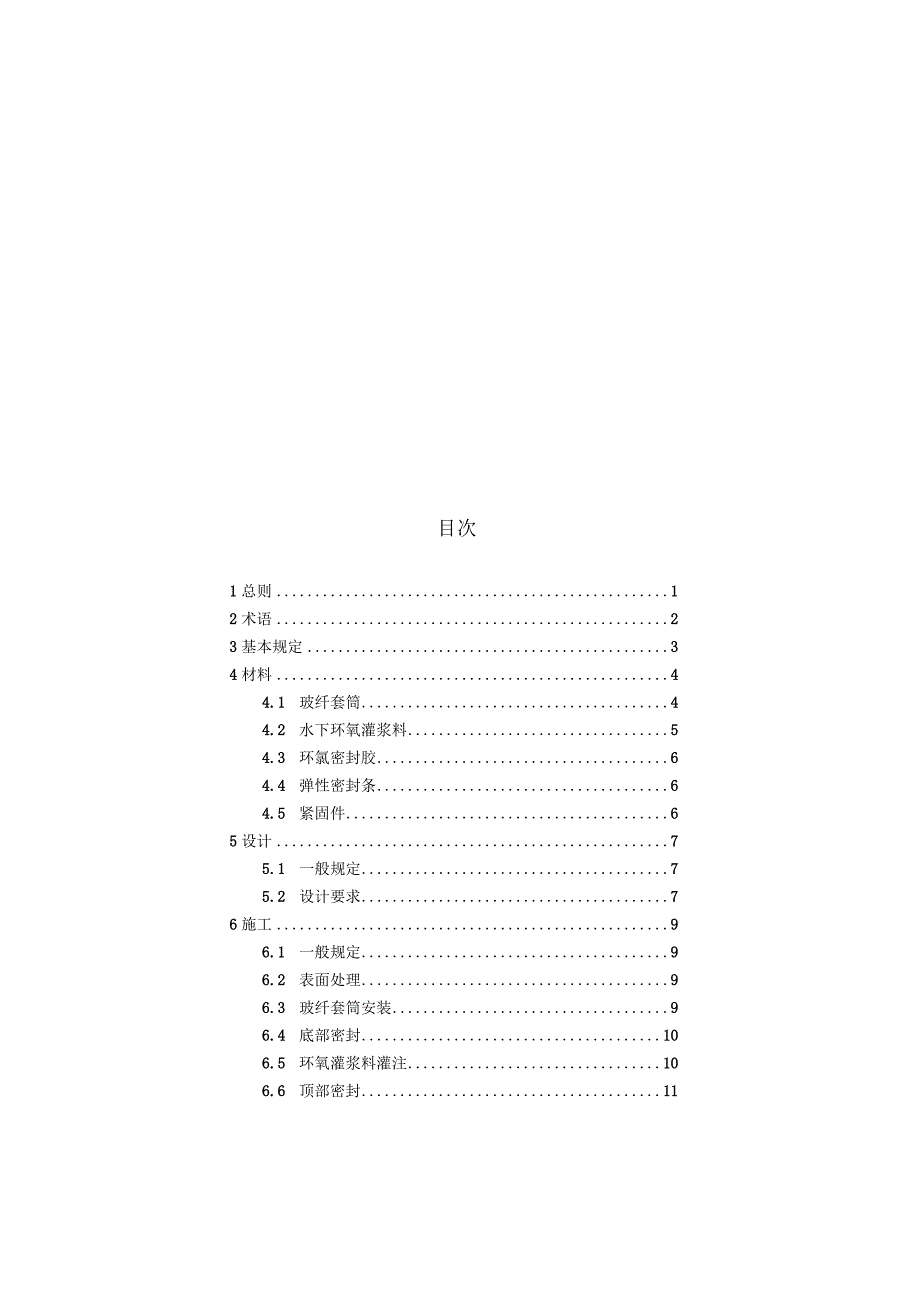

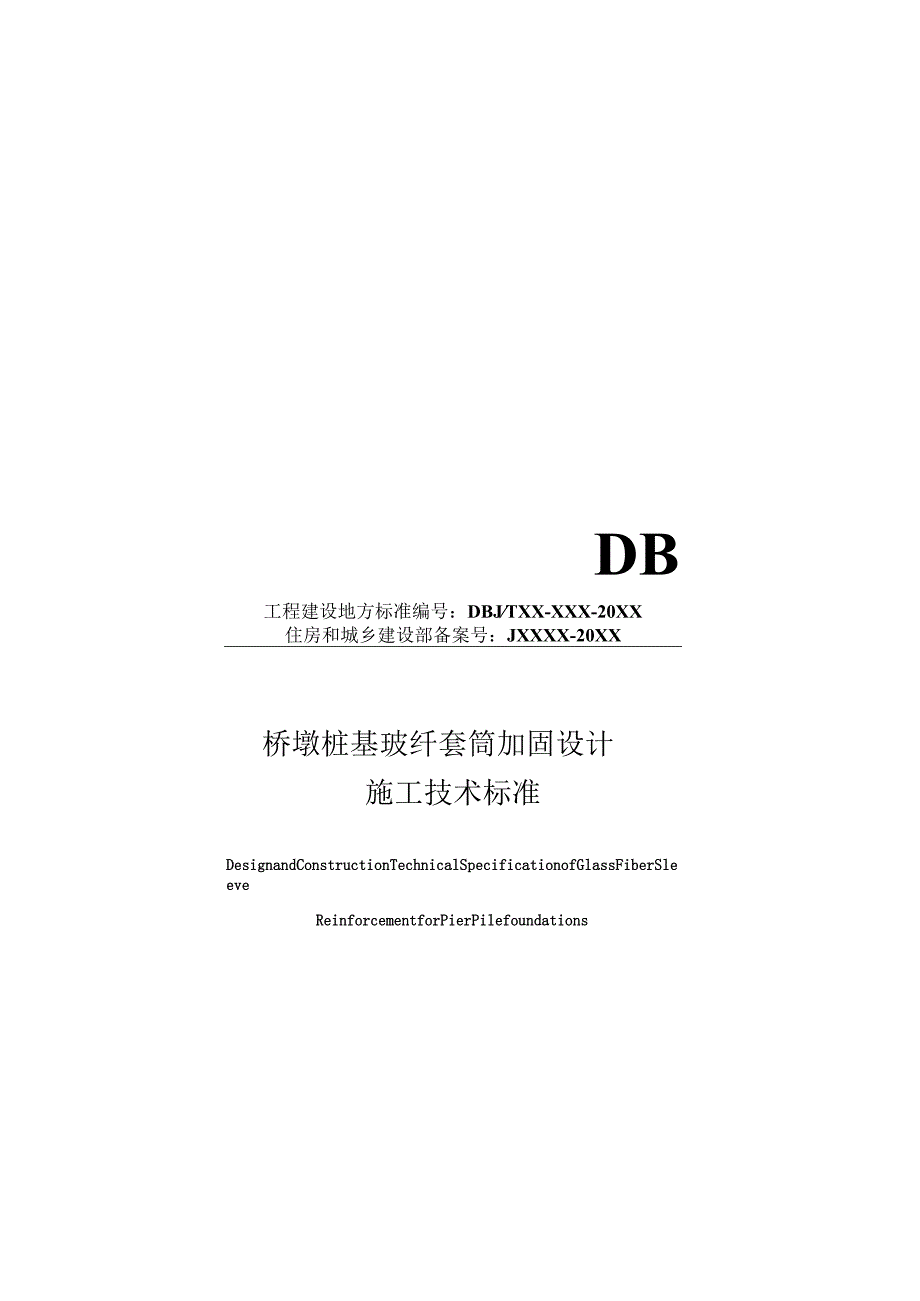

1、DB工程建设地方标准编号：DBJTXX-XXX-20XX住房和城乡建设部备案号：JXXXX-20XX桥墩桩基玻纤套筒加固设计施工技术标准DesignandConstructionTechnicalSpecificationofGlassFiberSleeveReinforcementforPierPilefoundations（征求意见稿）目次1总则12术语23基本规定34材料44.1 玻纤套筒44.2 水下环氧灌浆料54.3 环氯密封胶64.4 弹性密封条64.5 紧固件65设计75.1 一般规定75.2 设计要求76施工96.1 一般规定96.2 表面处理96.3 玻纤套筒安装96.4 底
2、部密封106.5 环氧灌浆料灌注106.6 顶部密封117质量检验1215条文说明Contents1总则2术语3基本规定4材料4.1 玻纤套筒4.2 水下环氧灌浆料4.3 环氧密封胶5设计5.1 一般规定5.2 设计要求6施工6.1 一般规定6.2 表面处理6.3 玻纤套筒安装6.4 底部密封6.5 环氧灌浆料灌注1.1 .1灌注水下环氧灌浆料采用高位漏斗重力灌浆法，第一次灌注深度为15Omm30Omm后封底暂停。封底灌浆料灌注结束后，应检杳底部密封情况1.2 检验项目本标准用词说明引用标准名录福建省工程建设地方标准条文说明1总则2术语3基本规定4材料4.1 玻纤套筒4.2 水下环氧灌浆料4.
3、3 环氧密封胶环氧密封胶包含封口胶和封顶胶，本节给出了环氧密封胶的技术要求、检测方法及参考标准，明确了密封胶的关键项目指标。密封胶的各项技术性能指标及检验方法按照现行推荐性国家标准树脂浇铸体性能试验方法GB/T2567和胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料）GBZT7124的规定执行。4.4 弹性密封条4.5 紧固件5设计5.1 一般规定5.2 设计要求6.4 底部密封6.5 环氧灌浆料灌注6.6 顶部密封7质量检验1总则.o.为规范福建省桥梁桩基玻纤套筒加固技术的应用，做到节能环保、技术可靠、经济合理、安全适用、质量保障，制定本标准。1.0.2本标准适用于桥梁钢筋混凝土桩基的维修加固
4、和预防性养护，墩柱及其他构筑物加固可参考执行。1.0.3桥梁桩基玻纤套筒加固的设计、施工及质量检验除应符合本标准的规定外，尚应符合国家、行业现行有关标准的规定。2术语2.0.1水中桩基玻纤套筒加固技术UndCrWaterglassfibersleevereinforcement由玻纤套筒对水中桩基进行围护，填充水下环氧灌浆料，并通过环氧封口胶、环氧封顶胶、紧固件等进行密封、加固、防腐的桩基加固技术。2.0.2玻纤套筒glassfibersleeve以玻璃纤维、合成树脂为主要原料制备的玻璃纤维复合板，可根据被加固构件形状及尺寸定制。2.0.3水下环氧灌浆料underwaterepoxygrout
5、由改性环氧树脂、固化剂、填料、骨料等组分按照一定的比例混合而成，并能在水中固化形成可靠固结体的水下施工灌浆料。2.0.4环氧密封胶epoxysealant由改性环氧树脂、固化剂等组成，用于密封玻纤套简搭接边或玻纤套筒顶部的胶粘剂。3基本规定3.0.1水中桩基玻纤套筒加固法适用于水中桩基蜂窝、麻面、空洞、孔洞、表层混凝土碳化、腐蚀、缩颈、冲蚀等病害处治加固。3.0.2采用玻纤套筒加固后的结构使用年限宜为30年，使用年限到期后，当重新进行的可靠性鉴定认为该结构工作正常，仍可继续延长其使用年限。3.0.3加固后桥梁定期检查应包含水下桩基检测。3.0.4加固施工使用的材料应具有产品合格证、出厂检验报告
6、和使用说明书等，材料进场后应抽样复检，合格后方可使用。3.06加固施工前应编制施工组织设计及相关的专项施工方案，并进行技术交底。3.0.6施工时应建立并执行严格的施工质量控制体系，包括施工方法、材料、设备、人员等方面，以确保达到设计要求和工程标准。4材料4.1 玻纤套筒4.1.1 玻纤套筒外表面应平整、色泽均匀；不应有气泡、裂纹、针孔刮伤、剥离分层等。4.1.2 玻纤套筒产品规格尺寸应符合表4.1.2的要求。表卜.1.2玻纤套筒尺寸要求批注项目性能要求方形长度(mm)+50.0宽度(mm)圆形直径(mm)厚度(mm)+1.0注：异型的玻纤套筒的规格尺寸允许偏差应满足产品说明书的要求。4.1.3
7、 玻纤套筒材料基本性能符合表4.1.3的技术要求。表4.1.3玻纤套筒材料的性能要求项目性能要求检验方法拉伸强度(MPa)横向/纵向2130GB,T1447弯曲强度(MPa)横向/纵向2200吸水率()0.7GB1462UV老化性能100Oh(UV)老化后拉伸强度或弯曲强度保留率(%)290GB/T16422.3方法A4.2 水下环氧灌浆料421各组分混合搅拌后应形成稠度均匀、无分层、无结块的流态浆体。422灌浆料应具有较好的流动性、触变性、沁水性，且易于人工灌注或专用压浆泵泵送。4.2.3水下环氧灌浆料性能指标符合表4.2.3的要求。表4.2.3水下环氧灌浆料的性能要求批注项H性能要求枝脸方
8、法抗压强度(MPa)50GB2567抗拉强度(MPa)14GB2567抗弯强度(MPa)250.且不得呈碎裂状破坏GBfr2567与混凝土基材正拉粘接强度(MPa)22.5,且为混凝土内聚破坏GB50728初始流动度(mm)2300GBfT50448附录A耐湿热老化能力()8%GB50728及GBb7124线性收缩()0.05JGJ/T704.3 环氧密封胶431环僦密封胶包含封口胶和封顶胶，要求各组分混合搅拌后应均匀、无分层、无发泡、无变质和变色。4.3.2环氧密封胶性能指标应符合表4.3.2的技术要求。表4.3J环氧密封胶的性能要求I-注项目性能要求检验方法抗拉强度（MPa）230GB/T
9、2567抗压强度（MPa）270抗弯强度（MPa）50,且不得呈碎裂状破坏14d潮湿固化粘合强度（MPa）210GB/T71244.4 弹性密封条1 .4.1外观应无气泡、表皮龟裂、破损等缺陷。4 .4.2应能承受接缝位移，满足压缩永久变形小、气密、水密等要求，性能指标应符合GBT528,GBT6031及GBZT7759.1的规定。4.5 紧固件4.5.1 表面应无裂缝、凹陷、凸起等缺陷。4.5.2应具有防水、防腐、防锈蚀性能，固定处的抗拉强度不应抵5设计5.1 一般规定5.1.1 处于腐蚀性环境的水域、干湿循环现象区域、冻融现象区域等环境恶劣区域的桩基，可采用玻纤套筒体系进行维修加固或预防性
10、养护。5.1.2 加固设计前，应按照相关规范和标准要求开展桩基技术状况评定，根据桩基技术状况进行加固设计。513加固设计应结合桥梁设计图、竣工图、历年桥梁检测报告、水下地形、水文及通航等相关资料进行设计。5.1.4 桥梁桩基加固宜遵循动态设计原则，可根据水中桩基最新技术状况，适当调整设计。5.2 设计要求5.2.1 玻纤套筒体系加固设计应根据桩基的结构尺寸及病害情况确定材料类型和构造尺寸。5.2.2 玻纤套筒体系构造设计要求：1套筒高度设置应向病害区域向上、下各延伸30Omm800mm02套筒厚度宜选用3mm13mm,套筒与桩基之间间隙宜选定在4对于表面无明显病害的桩基进行预防性养护时，套筒厚
11、度宜采用3mm,间隙15mm20mm。5对于存在蜂窝、麻面、空洞、孔洞、表层混凝土碳化、腐蚀等病害的桩基进行加固维修时，套筒厚度宜采用3mm5mm,间隙15mm30mm。6对于严重碳化、腐蚀、缩颈、冲蚀等病害的桩基进行加固维修时，套筒厚度宜25mm,间隙30mm50mm。6施工6.1 一般规定6.1.1 施工前应编制施工组织方案，包括工程概况、施工安排、施工进度计划、施工准备与资源配置计划、施工工艺要求、质量及安全保证措施、安全应急预案等内容。6.1.2 施工前应对桩基加固施工的桥梁周边环境调查，调查内容包括现场施工环境、施工条件、水下地形、水文及通航情况等内容。6.1.3 施工前应对桩基技术
12、状况检查，包括桩基的尺寸、病害、缺陷的位置及范围、基露筋、锈蚀及混凝土剥落等内容。6.1.4 施工前应结合检查情况和设计图纸,确认玻纤套筒的长度、高度，灌浆料的用量等，必要时可进行设计变更。6.1.5 施工前应组织进行设计技术交底，并对设备进行全面检查，合格后方可组织施工。6.2 表面处理621采用钢丝刷、角磨机、风钻和高压水枪等设备将混凝土基面的附着物、疏松混凝土以及钢筋上的锈蚀清理干净。6.2.2桩基加固范围内的钢构件和钢筋应除锈，玻纤套筒上下边储与温矮+办界卜.而雷占洁理.1.1.1 玻纤套筒现场确定尺寸后应由厂家预制生产，验收合格后方可使用。1.1.2 在玻纤套筒安装前，应清理玻纤套筒
13、表面污渍、灰尘等杂质，安装前应先在套筒的锁扣槽内均匀涂抹密封胶。1.1.3 玻纤套筒内部应按设计要求配置限位器，限位器两端应顶紧、无松动，宜采用菱形布置1.1.4 玻纤套筒安装完成应成闭环状态，套筒安装完成后采用紧固带临时固定，套筒不得出现滑移、变形、错位等现象，每Im2m宜布置一道紧固带。1.1.5 紧固带固定施工完成，应采用紧固件紧固玻纤套筒锁扣处，紧固位置宜间隔150mm,并检查玻纤套筒的加固范围、安装情况、锁扣紧固情况。636玻纤套筒与承台之间可预留30mm50mm间隙，便于灌浆料施工。1.1.7 当玻纤套筒加固桩基部位有系梁时，应同时处理好桩基与系梁交接处的玻纤套筒搭接与密封，确保无
14、漏浆。6.4 底部密封6.4.1 安装底部可压缩密封条，应保证桩基与玻纤套筒底部之间无空隙。密封条厚度宜大于套筒与桩基间隙L52倍，宽度宜为25mm,结构物与套筒底部之间不得存在空隙和漏浆现象。6.5 环氧灌浆料灌注6.5.1 封底的水下环氧灌浆料固化后，方可继续灌注剩余的水下环氧灌浆料，直至灌满。6.5.2 桩基加固高度W2m时，水下环氧灌浆料应一次性灌注至顶部；加固高度2m时，应分多次灌注施工，每次灌注高度宜控制在L5m2m,每次灌注待下层灌浆料固化后再进行下一次灌注。6.5.3 灌注口的布置应根据桥墩桩基直径进行环向、均匀、对称布置，宜设置24注口的布置。6.6 顶部密封6.6.1 水下环氧灌浆料灌注施工完成后，玻纤套筒顶部50mm位置应采用密封胶密封，密封胶宜与桩基加固的结构物连接面形成光滑斜截面。6.6.2 待全部施工完成后，水下环氧灌浆料固化24小时后，方可拆除紧固带。7质量检验7.1 一般规定7.1.1 各种材料的技术指标应符合国家现行标准及木标准规定和设计要求，并能出具有资质机构提供的检测报告。7.2 检验项目7.2.1 水中桩基玻纤套筒加固施工完成后，应对工程质量进行检验，检验项目按表721的规定执行。表7.2.1水中桩基玻
