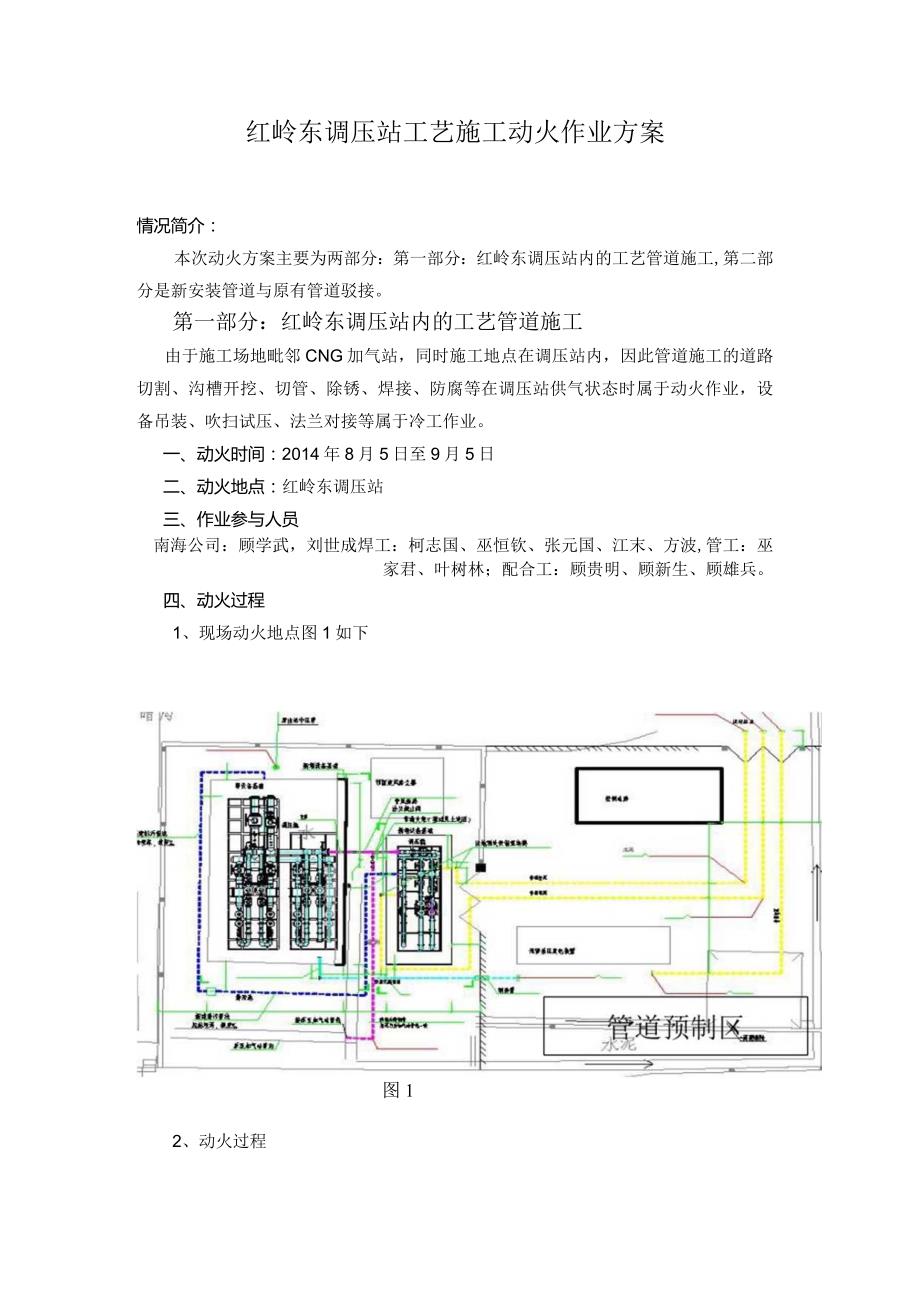

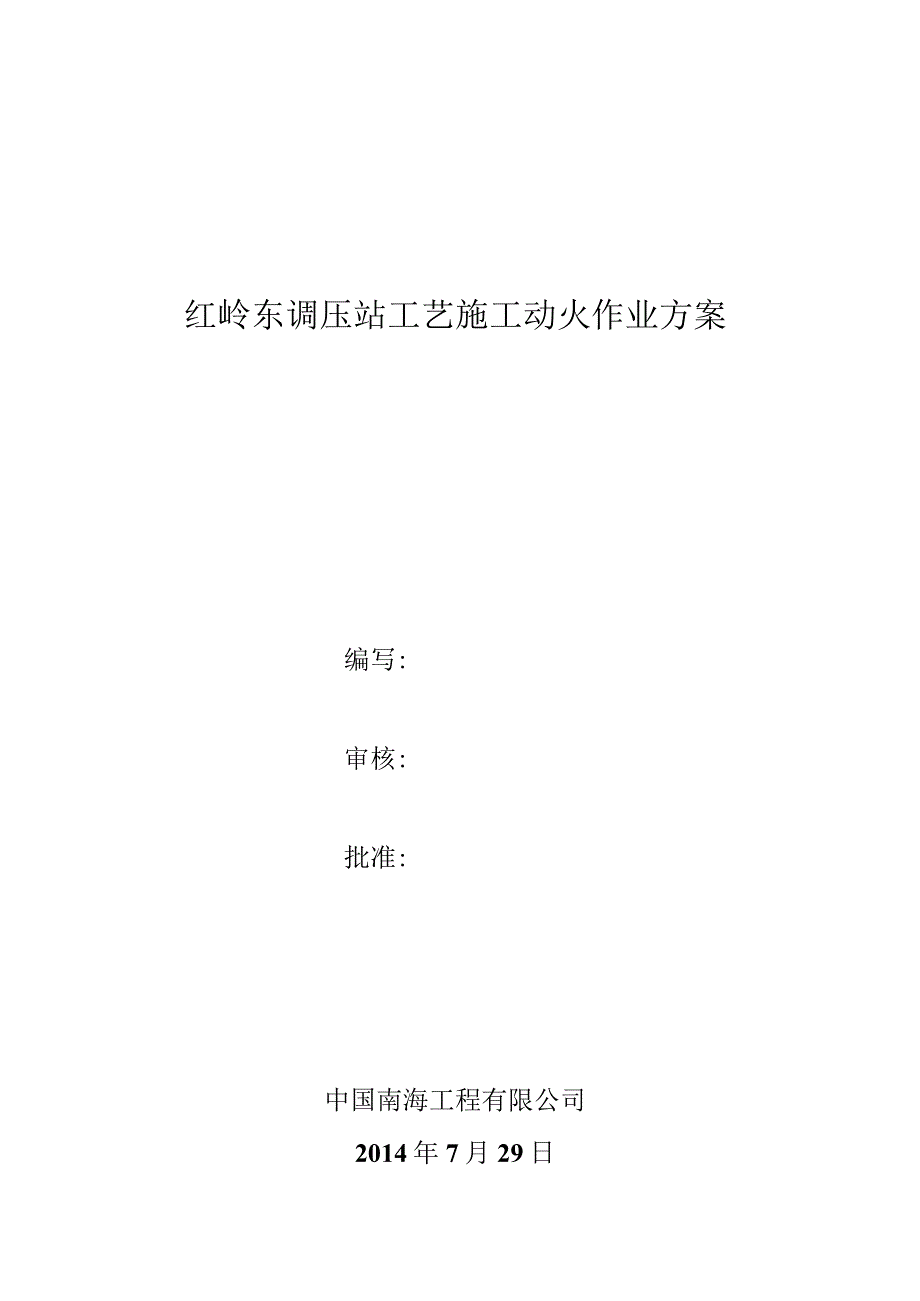

1、红岭东调压站工艺施工动火作业方案编写:审核:批准:中国南海工程有限公司2014年7月29日红岭东调压站工艺施工动火作业方案情况简介：本次动火方案主要为两部分：第一部分：红岭东调压站内的工艺管道施工,第二部分是新安装管道与原有管道驳接。第一部分：红岭东调压站内的工艺管道施工由于施工场地毗邻CNG加气站，同时施工地点在调压站内，因此管道施工的道路切割、沟槽开挖、切管、除锈、焊接、防腐等在调压站供气状态时属于动火作业，设备吊装、吹扫试压、法兰对接等属于冷工作业。一、动火时间：2014年8月5日至9月5日二、动火地点：红岭东调压站三、作业参与人员南海公司：顾学武，刘世成焊工：柯志国、巫恒钦、张元国、江

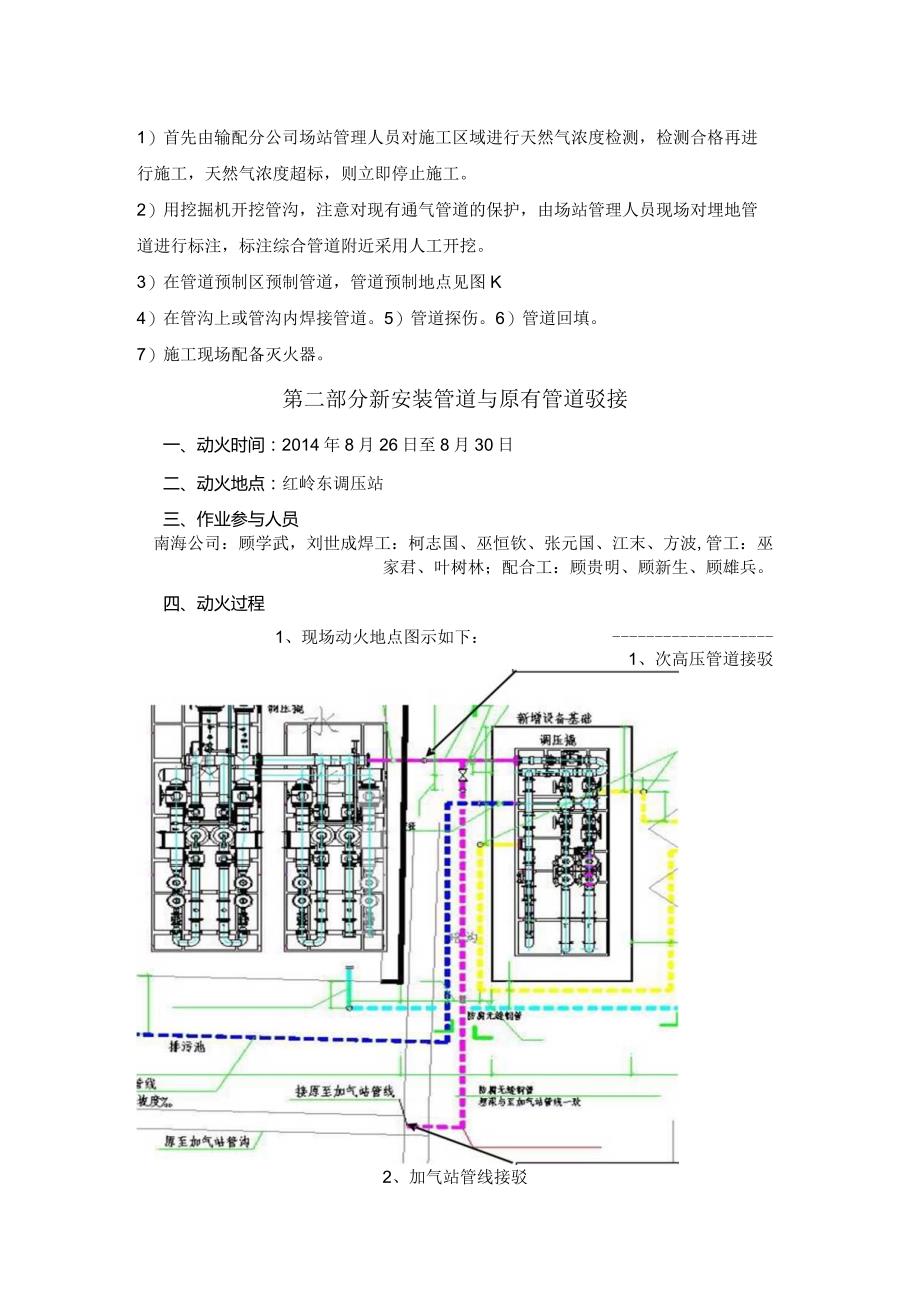

2、末、方波,管工：巫家君、叶树林；配合工：顾贵明、顾新生、顾雄兵。四、动火过程1、现场动火地点图1如下图12、动火过程1）首先由输配分公司场站管理人员对施工区域进行天然气浓度检测，检测合格再进行施工，天然气浓度超标，则立即停止施工。2）用挖掘机开挖管沟，注意对现有通气管道的保护，由场站管理人员现场对埋地管道进行标注，标注综合管道附近采用人工开挖。3）在管道预制区预制管道，管道预制地点见图K4）在管沟上或管沟内焊接管道。5）管道探伤。6）管道回填。7）施工现场配备灭火器。第二部分新安装管道与原有管道驳接一、动火时间：2014年8月26日至8月30日二、动火地点：红岭东调压站三、作业参与人员南海公司
3、：顾学武，刘世成焊工：柯志国、巫恒钦、张元国、江末、方波,管工：巫家君、叶树林；配合工：顾贵明、顾新生、顾雄兵。四、动火过程1、现场动火地点图示如下：1、次高压管道接驳2、加气站管线接驳图22、次高压管道接驳1）首先将调压撬管道用氮气置换合格；2）先将法兰、直管道、大小头预制完成，在弯头处与新安装管道驳接;3）将预制管与汇管用法兰连接；4）直管段与弯头进行焊接；5）管道探伤。3、加气站管线接驳1）首先将原加气站管道用氮气置换合格；2）用磨光机切断原管道和新安装管道封口；3）用同口径管道（长度不小于0.3米）将两管道连接；4）管道探伤。4、站外三处中压PE管道接驳1）挖好工作坑；2）由输配分公司
4、切断或氮气置换原供气管道；3）用电熔套筒与原供气管道接驳；4）供气查漏。五、组织机构及职责：1、施工组织机构2、施工职责2.1南海公司。职责：分析现场情况，严格按照制定的施工计划执行现场的施工作业2.2部门专职安全员、监理职责：负责监督施工单位的现场作业，对违规的行为提出整改，情况特别严重的可停止施工单位的施工作业。六、动火注意事项；1、进场前，严格做好现场检漏工作，确保现场施工的安全性；2、施工人员到场后，检查相关人员的资质证明，如焊工是否有电焊证书等；3、施工过程中，密切注意各管路及泄漏探测器的实时动态，确保施工安全；4、电动工具必须完整良好，电焊机要按规范要求接地，绝缘要可靠，并安装符合
5、要求的熔丝；电源线、导线要有足够的截面。5、施工结束后清理现场。七、安全措施1、进入施工现场必须征得站区管理人员及业主同意，施工人员不能穿带钉的鞋及涤纶服装进入施工现场。2、进场时所有通讯器材处于关闭状态，现场周围应设有明显的隔离警示带。3、现场动火区域要利用彩钢板隔离，防止火花飞溅，并且在周围备足消防器材。4、动火现场及动火管道动火前需经检测并征得站区管理人员签字许可后方可动火，而且时刻由监护人旁站监护。5、对动火区域内的管道及设施采用全封闭隔离，防止火花飞溅造成成品破坏腐蚀。6、开、关阀门及拆、卸盲板须经站区管理人员及施工负责人许可后方可操作。7、文明施工：做到施工现场工完、料尽、场地清。
6、8、必须坚持开展周一安全活动，严格遵守“工作越忙，安全、文明、质量不能忘”的原则，杜绝“三违作业二9、所有施工人员必须持证上岗，进入施工现场必须戴安全帽，高空作业必须佩戴安全带，严禁班前喝酒、施工作业自觉遵守国家及集团公司有关安全生产的规章制度，以安全文明施工促进施工质量的提高。10、凡土建、吊装、安装等在同一现场施工、交叉作业，必须加强领导，密切配合，统一指挥，共同拟定确保安全施工的措施，需要多层作业时，应事先在层间设有防护棚或其他隔离措施，否则不许工人在同一垂直线下方作业。11、施工用电和照明用电应由合格电工安装。其他不准擅自装拆，电源应有漏电开关，现场施工用电采用三相五线制，严禁乱拉乱接
7、。12、对于焊机切割机等用电设备的金属外壳应接零接地。13、现场内的材料，待装设备堆放必须整齐，每天下班前必须进行现场清理。14、施工现场应根据作业特点，按规定挂设醒目的安全警示标志和安全技术操作规程。15、试压时应设专人指挥、统一安排，无关人员不得进入现场。八、应急处置：1、燃气泄露若现场发现有明显臭味（即燃气泄漏），应立即关闭动火相关工具（焊机、角磨机等），施工人员立即撤离现场，等相关抢修队入场检修；2、火灾（1）、根据事故发生状态迅速制定并组织实施防止事故扩大的防范措施；（2）、迅速调集公司应急小组成员，并指挥其进行抢险救灾、伤员救治转移、物资转移、及时与外部救援119.120取得联系。（3）、接到事故报告后，应立即组织人员核实情况，及时向有关部门和领导汇报。3、触电（1）、首先是切断电源，使触电者脱离电源。（2）、触电伤员如神志清醒者，应使其就地躺平，严密观察，暂时不要站立或走动；触电伤员神志不清者，应就地仰面躺平，确保其气道通畅，并用5s时间呼叫伤员或轻拍其肩部，以判定伤员是否意识丧失。禁止摇动伤员头部呼叫伤员，紧急联系医疗部门救助。
