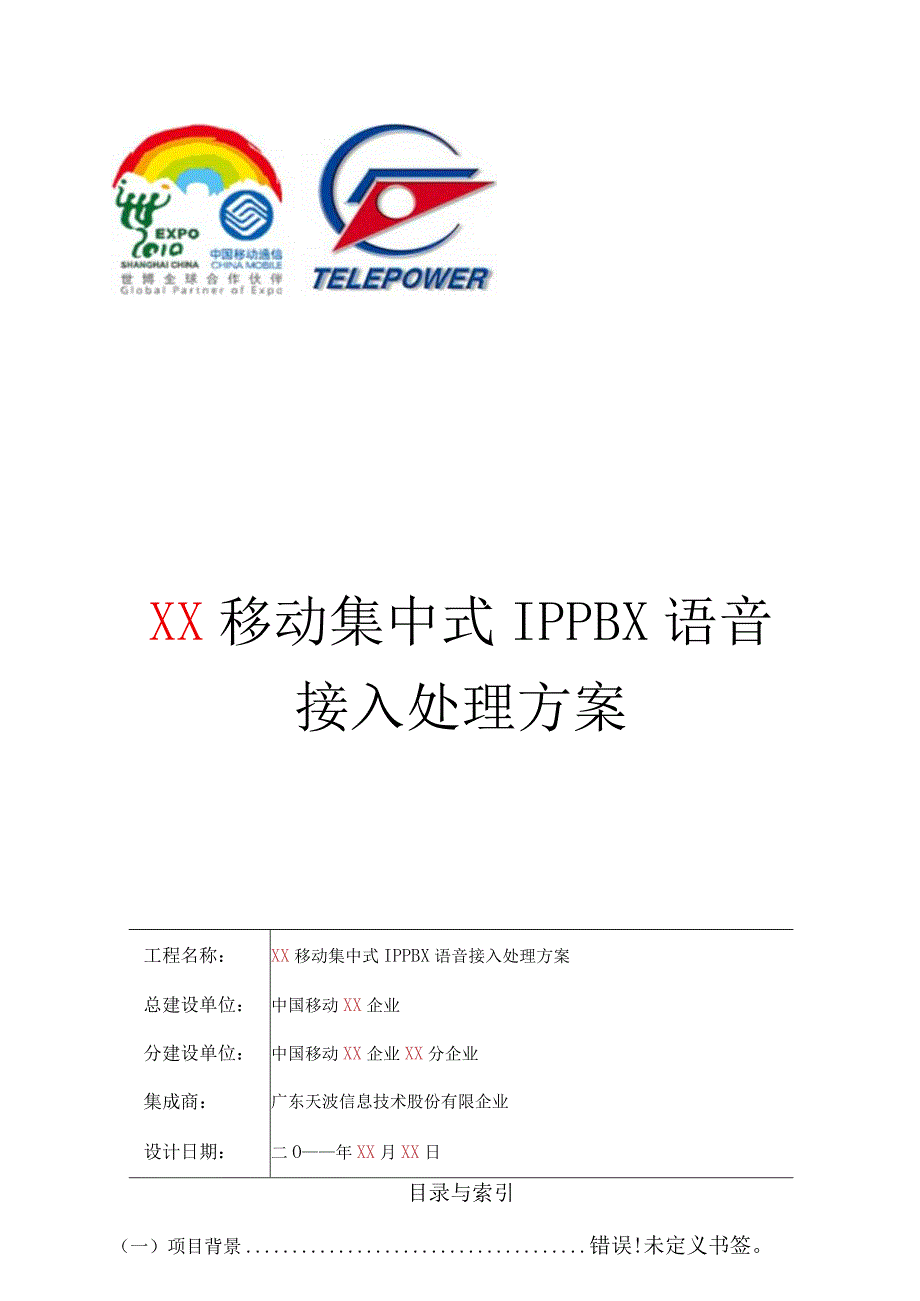

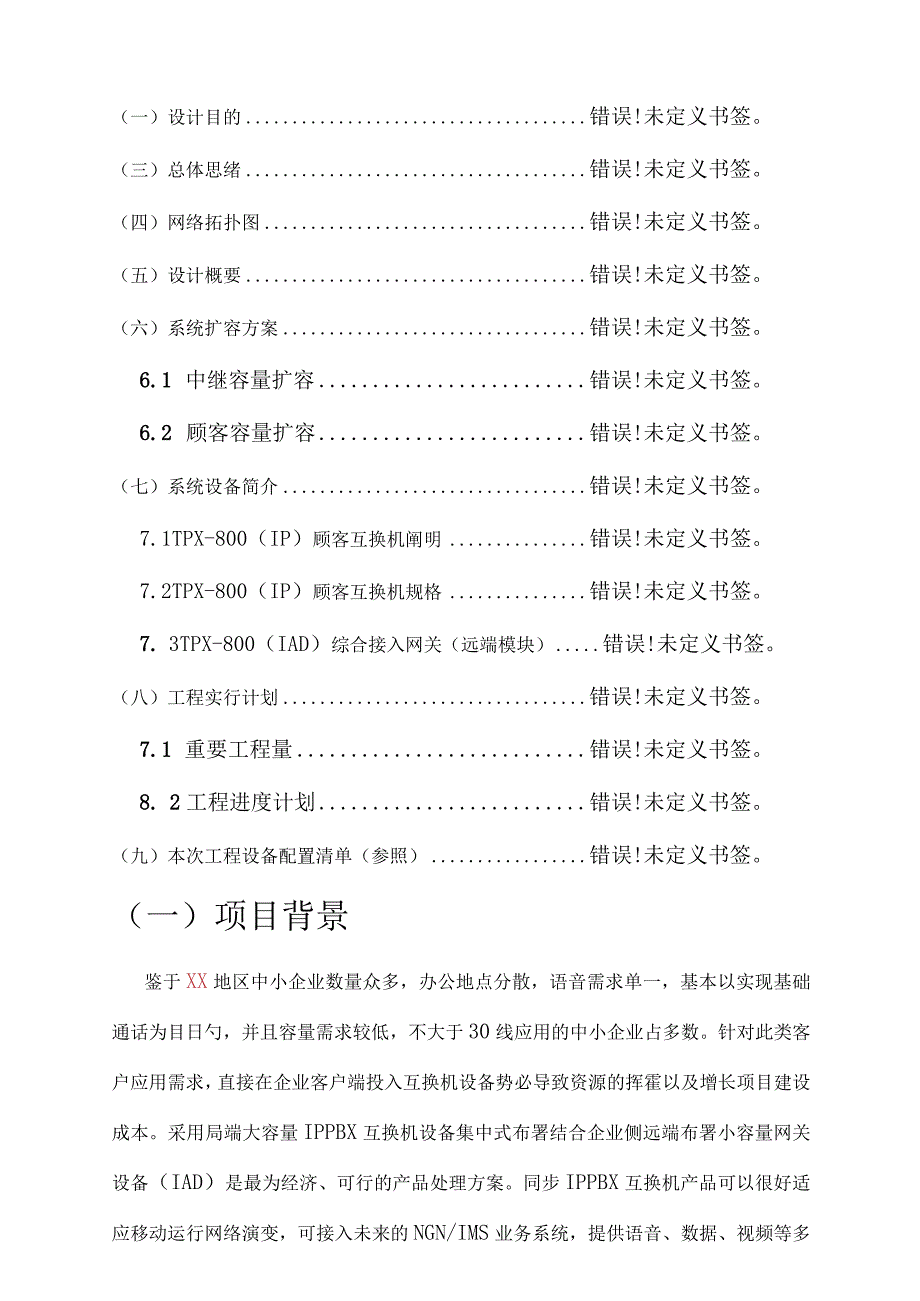

1、XX移动集中式IPPBX语音接入处理方案工程名称：XX移动集中式IPPBX语音接入处理方案总建设单位：中国移动XX企业分建设单位：中国移动XX企业XX分企业集成商：广东天波信息技术股份有限企业设计日期：二O年XX月XX日目录与索引（一）项目背景错误!未定义书签。（一）设计目的错误!未定义书签。（三）总体思绪错误!未定义书签。（四）网络拓扑图错误!未定义书签。（五）设计概要错误!未定义书签。（六）系统扩容方案错误!未定义书签。6.1 中继容量扩容错误!未定义书签。6.2 顾客容量扩容错误!未定义书签。（七）系统设备简介错误!未定义书签。7.1TPX-800（IP）顾客互换机阐明错误!未定义书签。
2、7.2TPX-800（IP）顾客互换机规格错误!未定义书签。7. 3TPX-800（IAD）综合接入网关（远端模块）错误!未定义书签。（八）工程实行计划错误!未定义书签。7.1 重要工程量错误!未定义书签。8. 2工程进度计划错误!未定义书签。（九）本次工程设备配置清单（参照）错误!未定义书签。（一）项目背景鉴于XX地区中小企业数量众多，办公地点分散，语音需求单一，基本以实现基础通话为目日勺，并且容量需求较低，不大于30线应用的中小企业占多数。针对此类客户应用需求，直接在企业客户端投入互换机设备势必导致资源的挥霍以及增长项目建设成本。采用局端大容量IPPBX互换机设备集中式布署结合企业侧远端布

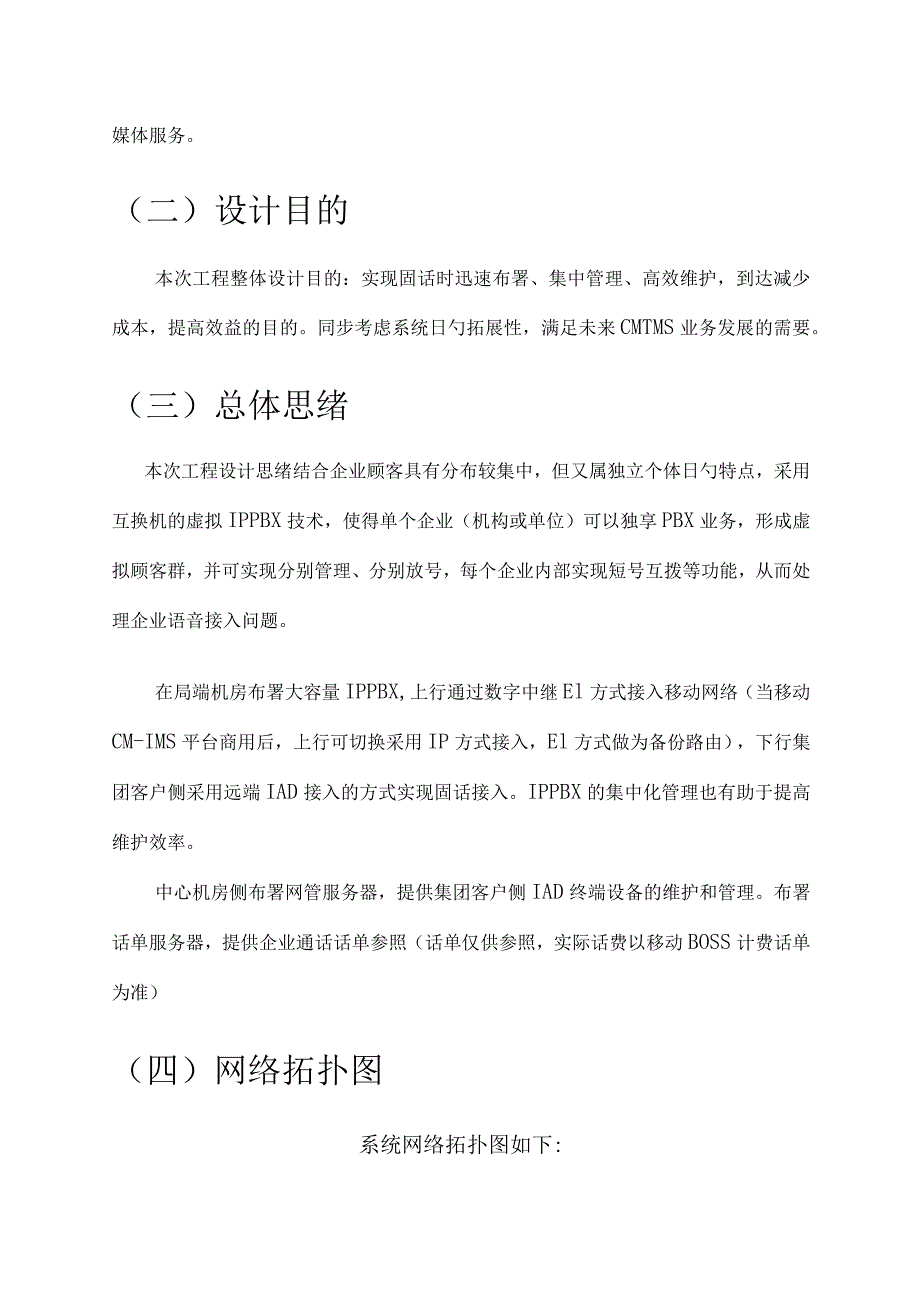

3、署小容量网关设备（IAD）是最为经济、可行的产品处理方案。同步IPPBX互换机产品可以很好适应移动运行网络演变，可接入未来的NGN/IMS业务系统，提供语音、数据、视频等多媒体服务。（二）设计目的本次工程整体设计目的：实现固话时迅速布署、集中管理、高效维护，到达减少成本，提高效益的目的。同步考虑系统日勺拓展性，满足未来CMTMS业务发展的需要。（三）总体思绪本次工程设计思绪结合企业顾客具有分布较集中，但又属独立个体日勺特点，采用互换机的虚拟IPPBX技术，使得单个企业（机构或单位）可以独享PBX业务，形成虚拟顾客群，并可实现分别管理、分别放号，每个企业内部实现短号互拨等功能，从而处理企业语音接
4、入问题。在局端机房布署大容量IPPBX,上行通过数字中继El方式接入移动网络（当移动CM-IMS平台商用后，上行可切换采用IP方式接入，El方式做为备份路由），下行集团客户侧采用远端IAD接入的方式实现固话接入。IPPBX的集中化管理也有助于提高维护效率。中心机房侧布署网管服务器，提供集团客户侧IAD终端设备的维护和管理。布署话单服务器，提供企业通话话单参照（话单仅供参照，实际话费以移动BOSS计费话单为准）（四）网络拓扑图系统网络拓扑图如下:图1本次工程在移动机房上行采用El数字中继线路接入移动前置互换机或UMG网关，各个企业采用IAD综合接入网关通过IP数据专网直接注册（SlP协议）至移动
5、企业的IPPBX实现业务接入。（五）设计概要设计概I-在移动中心机房安装大容量TPX-800IPPBX互换机、网管服I；要务器和话单服务器。IiI-IPPBX上行采用XX个El（PRI信令）数字中继和移动UMS|I通用媒体网关连接，IPPBX满足XX线固话语音接入（后续II可通过增长顾客Lincense实现系统平滑扩容）；III-网管服务器负责集团客户侧设备进行管理和维护，安装OMCII统一网管软件系统，网维人员可登陆该OMC系统进行设备配II置和监控告警等管理；I-话单服务器负责提供企业的通话话单参照（仅做根据，实际III计费以移动BOSS的话单为主）；IiI-企业侧根据实际安装需求，选配不
6、一样容量及型号的IADII综合接入网关产品，TPX-800（1AD）系列产品可支持IIi1/2/4/8/16/32线容量，支持静态地址、DHCP和PPPOE方式|I进行IP地址分派，灵活组网；III-TPX-800（IAD）上行通过IP专网采用SIP协议直接注册IPPBX|II中，实现企业固话接入；II-TPX-800（IAD）可接入机或机终端，实现语音和II；业务。编号计-分机采用长号、短号同步并存的方式编号；划-长号采用移动企业分派的市话号码，短号可以采用市话号码后4位短号编码方式。呼喊模式-分机互拨：短号互拨，通话免费；-分机呼出：9+被叫号码；-外线呼入：拨分机长号，直接接入对应分机。
7、系统特点- 企业内部分机直接拨打短号码，通话免费，提高沟通效率，同步减低通信成本；- 移动企业提供光纤接入专线，更为稳定、更高可靠性；企业可享用语音、数据、多媒体等增值业务服务；- 提高通信质量：直接接入移动网络拨打移动客户，接续时间端、接通高- 光纤到户，为整体处理客户多种信息化建设需要提供基础（如：将集群网与座机捆绑、后来的互联网接入及企业VPN业务）- 大量节省企业话费：低月租费，集团内部组员与固话分机间互拨免费，长途话费采用IP优惠政策（六）系统扩容方案6.1中继容量扩容窄带中继的扩容。TPX-800采用插卡式系统设计，在没有到达系统最大容限的状况下，可以通过增长中继插卡来实现中继的扩
8、容。目前系统支持R2、PRA、SS7ISUPATo窄带中继时扩容。IP中继的扩容。只要增长软件配置即可完毕业务的扩容。超过单设备系统中继容量状况下的中继扩容。可使用多台设备进行业务的分流。6.2顾客容量扩容当没有到达系统最大容量状况下，可以通过增长顾客LICENSE和媒体网关实现顾客的扩容。主机只要进行简朴的配置即可完毕有关扩容。当系统扩容需求超过单设备的顾客容量的状况下，可以采用分布式的1组网处理方案，使用多台TPX-800设备进行业务的分流，同步增长媒体网关或者IAD终端满足顾客接入的)扩容需求。(七)系统设备简介7.1TPX-800(IP)顾客互换机阐明TPX-800(IP)是一款智能型
9、融合通信互换机，采用电信级稳定性的嵌入式操作系统设计理念，模块化构造，可根据顾客需求灵活日勺组配有关模块，还可灵活地向顾客提供多种开发接口，充足满足顾客业务系统融合的规定。TPX-800互换机产品意在为中小型企业提供统一的通信处理平台，将语音、数据、互联网服务和丰富的增值业务整合到单个系统，融合语音、数据、多媒体以及模块化方式提供企业所需的多种功能，满足不一样顾客的I需求。7.2TPX-800(IP)顾客互换机规格项目技术指标与参数最大分机顾客65536最大FXS模拟顾客65536最大IP顾客65536最大El中继模块48FXO中继支持扩展接入外置TGAG支持电源模块-48V/220V可选综合
10、项目技术指标与参数语音编码G711AU,G723,G729视频编码H.263,H.264T.30,T.38,VBD透传系统LINUX语音质量评估- 网络条件良好MOS4.0- 网络条件差MOS3.5（丢包率=1%,抖动=2OmS,时延=1OOms）- 网络条件恶劣MOS3.0（丢包率=5%,抖动=60ms,时延=40OmS）号码配置24位多路由智能配置支持语音保证技术指标与参数QOS回声克制G.165/G168-2023支持语音优先标识（TOS）支持Diffserv支持动态缓冲区(JITTERBUFFER)支持舒适背景噪音生成(CNG)支持语音侦探(VAD)支持可靠性技术指标与参数系统可长时间
11、运行可用性=99.999%系统无端障工作时间MTBF23年系统故障恢复时间G.723.KG.729-a/b*支持静音监测(VAD)*支持舒适背景噪音生成(CNG)*支持回声消除(EChOCanCelIer),符合G.168,指标为128ms*支持增益控制QoS保障技术*支持语音标识优先(ToS)*支持动态抖动缓冲区(JITTERBUFFER),在网络存在抖动时最大程度保证语音质量*支持业务辨别构造(Diff-Serv)*支持语音打包时长可定制*支持包丢失赔偿，在IP网络发生丢包时，最大程度保证话音的持续和平滑安全性*嵌入式防火墙模块、包过滤、IP端口屏蔽、防URL袭击等*支持信令、媒体、加密，
12、防止干扰、窃听，加密方式为AES深度(128位)加密*支持管理账户权限分级设置*支持POTS接口过流过压保护功能*支持三级防雷，5000V*支持主、备用软互换平台实时跳转，支持DNS动态软互换平台寻址及备份*支持当地端口互通存活*支持FXS+FXO断电逃生*对电磁兼容方面做了专业设计，采用电磁屏蔽机箱，屏蔽效能指标在IOdb如下*全面符合RoIIS原则业务功能（不包括依赖于中心平台支持的业务，如呼喊保持、等待、大规模会议等）*基本呼喊、（包括IP侧及PSTN侧）*显示/发送主叫方ID*设置热线号码、迅速缩位拨号、号码替代规则*支持重拨，支持呼喊转移*点对点通过IP网络互通、*点对点通过IP网络与中继网关互通、*支持三方通
