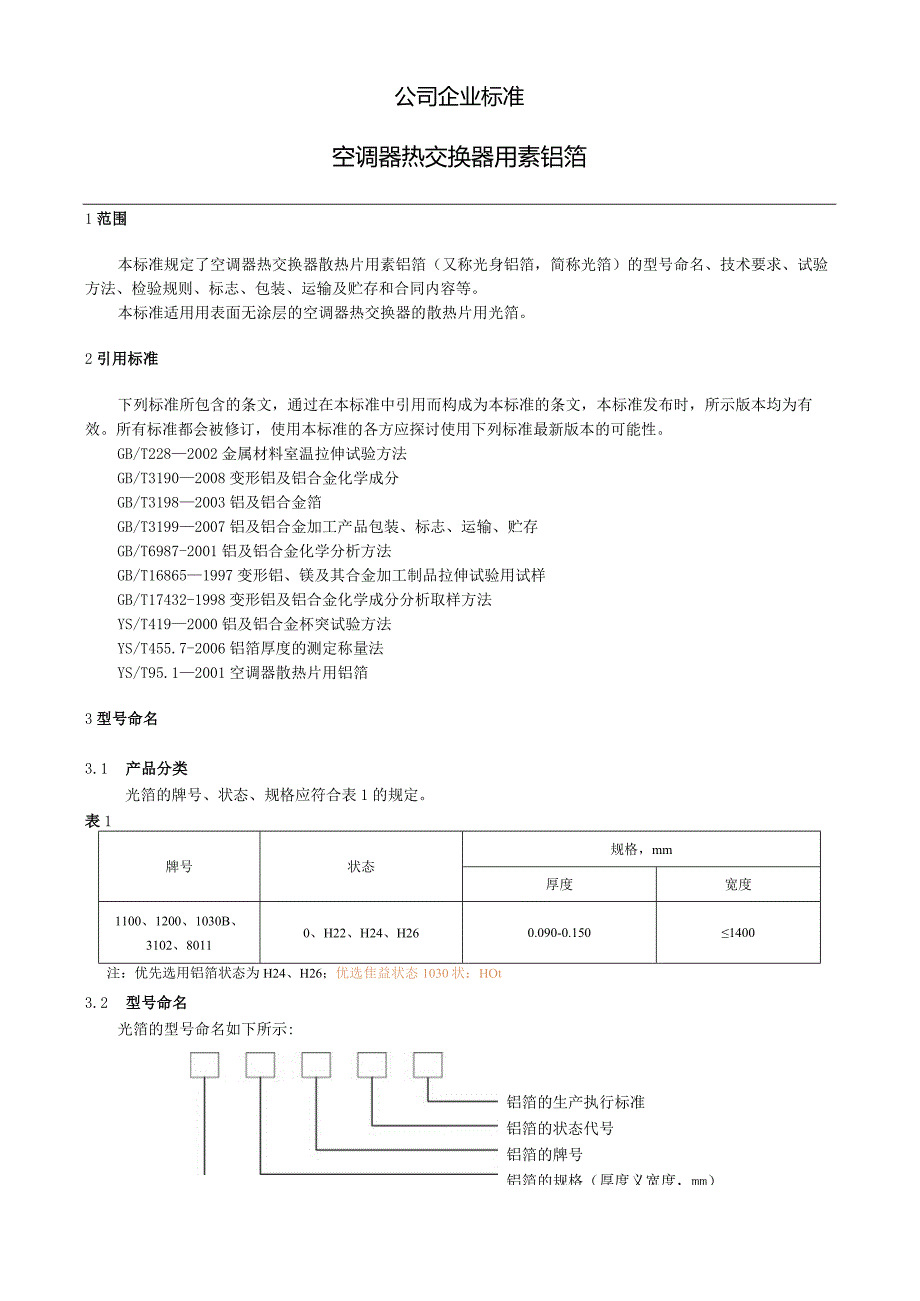

空调器热交换器用素铝箔技术标准.docx_第1页
第1页 / 共4页

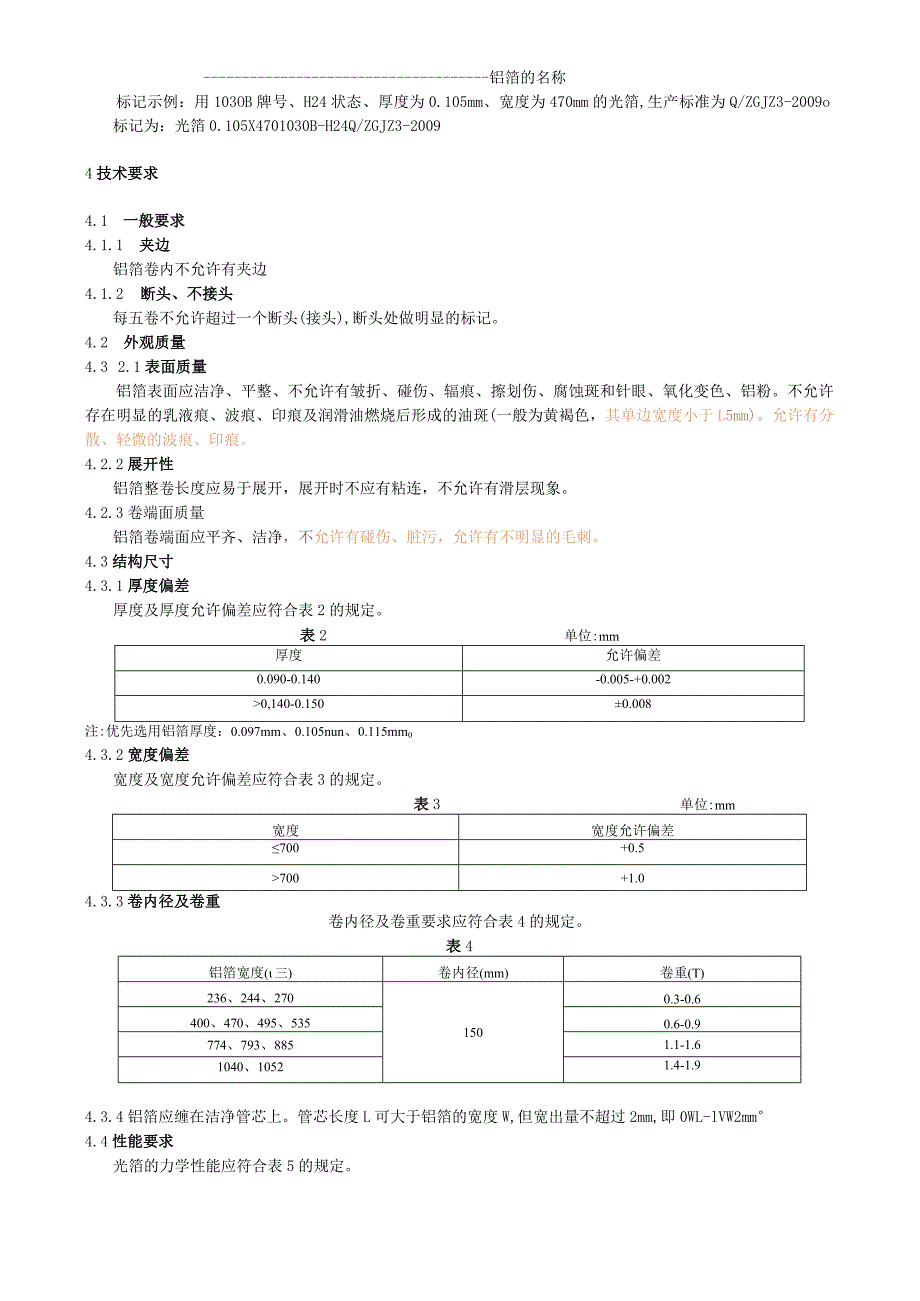

空调器热交换器用素铝箔技术标准.docx_第2页
第2页 / 共4页

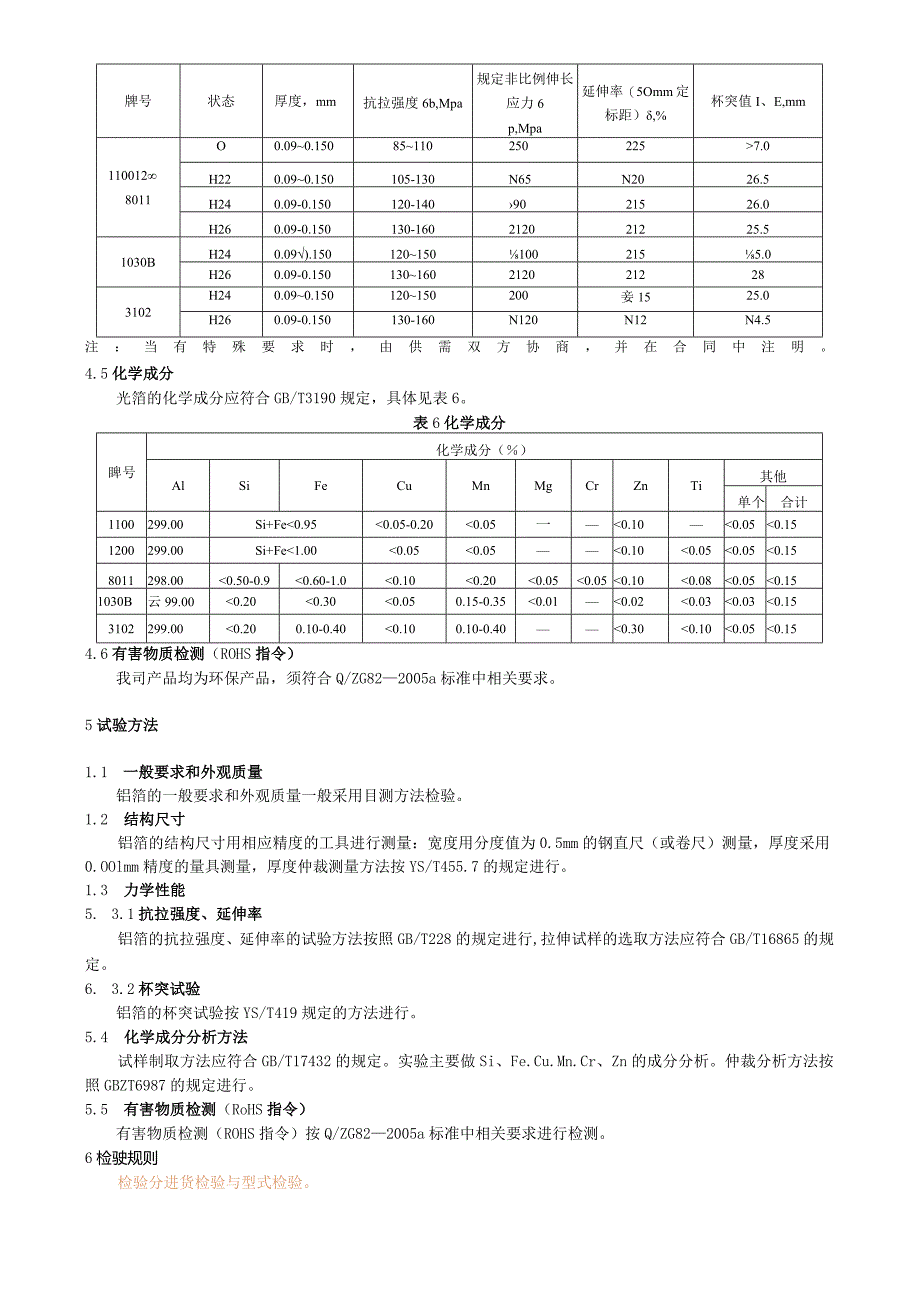

空调器热交换器用素铝箔技术标准.docx_第3页
第3页 / 共4页
空调器热交换器用素铝箔技术标准.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《空调器热交换器用素铝箔技术标准.docx》由会员分享,可在线阅读,更多相关《空调器热交换器用素铝箔技术标准.docx(4页珍藏版)》请在第壹文秘上搜索。

1、公司企业标准空调器热交换器用素铝箔1范围本标准规定了空调器热交换器散热片用素铝箔(又称光身铝箔,简称光箔)的型号命名、技术要求、试验方法、检验规则、标志、包装、运输及贮存和合同内容等。本标准适用用表面无涂层的空调器热交换器的散热片用光箔。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文,本标准发布时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2282002金属材料室温拉伸试验方法GB/T31902008变形铝及铝合金化学成分GB/T31982003铝及铝合金箔GB/T31992007铝及铝合金加工产品包装、标志、运输

2、、贮存GB/T6987-2001铝及铝合金化学分析方法GB/T168651997变形铝、镁及其合金加工制品拉伸试验用试样GB/T17432-1998变形铝及铝合金化学成分分析取样方法YS/T4192000铝及铝合金杯突试验方法YS/T455.7-2006铝箔厚度的测定称量法YS/T95.12001空调器散热片用铝箔3型号命名3.1 产品分类光箔的牌号、状态、规格应符合表1的规定。表1牌号状态规格,mm厚度宽度1100、1200、1030B、3102、80110、H22、H24、H260.090-0.1501400注:优先选用铝箔状态为H24、H26;优选隹益状态1030状:HOt3.2 型号命

3、名光箔的型号命名如下所示:铝箔的生产执行标准铝箔的状态代号铝箔的牌号铝箔的规格(厚度义宽度,mm)铝箔的名称标记示例:用103OB牌号、H24状态、厚度为0.105mm、宽度为470mm的光箔,生产标准为Q/ZGJZ3-2009o标记为:光箔0.105X4701030B-H24Q/ZGJZ3-20094技术要求4.1 一般要求4.1.1 夹边铝箔卷内不允许有夹边4.1.2 断头、不接头每五卷不允许超过一个断头(接头),断头处做明显的标记。4.2 外观质量4.3 2.1表面质量铝箔表面应洁净、平整、不允许有皱折、碰伤、辐痕、擦划伤、腐蚀斑和针眼、氧化变色、铝粉。不允许存在明显的乳液痕、波痕、印痕

4、及润滑油燃烧后形成的油斑(一般为黄褐色,其单边宽度小于L5mm)。允许有分散、轻微的波痕、印痕。4.2.2展开性铝箔整卷长度应易于展开,展开时不应有粘连,不允许有滑层现象。4.2.3卷端面质量铝箔卷端面应平齐、洁净,不允许有碰伤、脏污,允许有不明显的毛刺。4.3结构尺寸4.3.1厚度偏差厚度及厚度允许偏差应符合表2的规定。表2单位:mm厚度允许偏差0.090-0.140-0.005-+0.0020,140-0.1500.008注:优先选用铝箔厚度:0.097mm、0.105nun、0.115mm04.3.2宽度偏差宽度及宽度允许偏差应符合表3的规定。表3单位:mm宽度宽度允许偏差700+0.5

5、700+1.04.3.3卷内径及卷重卷内径及卷重要求应符合表4的规定。表4铝箔宽度(三)卷内径(mm)卷重(T)236、244、2701500.3-0.6400、470、495、5350.6-0.9774、793、8851.1-1.61040、10521.4-1.94.3.4铝箔应缠在洁净管芯上。管芯长度L可大于铝箔的宽度W,但宽出量不超过2mm,即0WL-lVW2mm4.4性能要求光箔的力学性能应符合表5的规定。牌号状态厚度,mm抗拉强度6b,Mpa规定非比例伸长应力6p,Mpa延伸率(5Omm定标距),%杯突值I、E,mm1100128011O0.090.150851102502257.0

6、H220.090.150105-130N65N2026.5H240.09-0.150120-1409021526.0H260.09-0.150130-160212021225.51030BH240.09).1501201501002155.0H260.09-0.1501301602120212283102H240.090.150120150200妾1525.0H260.09-0.150130-160N120N12N4.5注:当有特殊要求时,由供需双方协商,并在合同中注明。4.5化学成分光箔的化学成分应符合GB/T3190规定,具体见表6。表6化学成分睥号化学成分()AlSiFeCuMnMgCr

7、ZnTi其他单个合计1100299.00Si+Fe0.950.05-0.200.05一0.100.050.151200299.00Si+Fe1.000.050.050.100.050.050.158011298.000.50-0.90.60-1.00.100.200.050.050.100.080.050.151030B云99.000.200.300.050.15-0.350.010.020.030.030.153102299.000.200.10-0.400.100.10-0.400.300.100.050.154.6有害物质检测(ROHS指令)我司产品均为环保产品,须符合Q/ZG82200

8、5a标准中相关要求。5试验方法1.1 一般要求和外观质量铝箔的一般要求和外观质量一般采用目测方法检验。1.2 结构尺寸铝箔的结构尺寸用相应精度的工具进行测量:宽度用分度值为0.5mm的钢直尺(或卷尺)测量,厚度采用0.OOlmm精度的量具测量,厚度仲裁测量方法按YS/T455.7的规定进行。1.3 力学性能5. 3.1抗拉强度、延伸率铝箔的抗拉强度、延伸率的试验方法按照GB/T228的规定进行,拉伸试样的选取方法应符合GB/T16865的规定。6. 3.2杯突试验铝箔的杯突试验按YS/T419规定的方法进行。5.4 化学成分分析方法试样制取方法应符合GB/T17432的规定。实验主要做Si、F

9、e.Cu.Mn.Cr、Zn的成分分析。仲裁分析方法按照GBZT6987的规定进行。5.5 有害物质检测(RoHS指令)有害物质检测(ROHS指令)按Q/ZG822005a标准中相关要求进行检测。6检驶规则检验分进货检验与型式检验。6.1 进货检验进货检验规定为每批检验。检验项目、检验标准、合格判定按表7的规定。取样要求:沿卷箔横幅方向,取左、中、右三部位的样片进行检测表7检验项目序号试验项目进货检验型式试验QL(Ac,Re)缺陷类别合格标准试验方法1一般要求、外观质量(0,1)C4.1-4.25.12结构尺寸(0,1)C4.35.23抗拉强度、延伸率(0,1)B4.45.3.14杯突7(0,1

10、)B4.45.3.25化学成分(0,1)B4.55.46有害物质含量(0,1)A4.65.5注1:“表示应检项目。注2:缺陷类别“A、B、C”A:致命缺陷B:重要缺陷C:轻微缺陷6.2 型式检验6 .2.1型式试验条件铝箔在下述条件成立时,进行型式检验。a)新产品送样确认时;b)入厂检验结果与上次型式检验有较大差异时;c)产品在结构、材料或工艺有较大改变,可能影响其性能时;d)连续供货每年至少一次或间隔一年以上使用时:e)需方主管部门认为有必要时。7 .2.2型式试验判定型式试验的检验项目、检验标准、合格判定按表7的规定,一个样本不合格时,即判批不合格。6.3 送样检测规定对于新开发厂家的铝箔,必须提供535、470规格各一卷样品,每卷样品重量不少于50kg7标志、包装、运输、贮存7.1 标志包装应附有合格证。外包装应标示出铝箔的型号、供货状态、批号(卷号)、规格、重量、产品执行标准号和名称,及生产厂名、厂址、生产日期,并贴上“RoHS”标签。卷芯内应贴标签,或在端面靠近卷芯处手写生产厂家、批号便于质量跟踪。7.2 包装、运输、贮存光箔的包装运输、贮存应符合GB/T3199规定。
