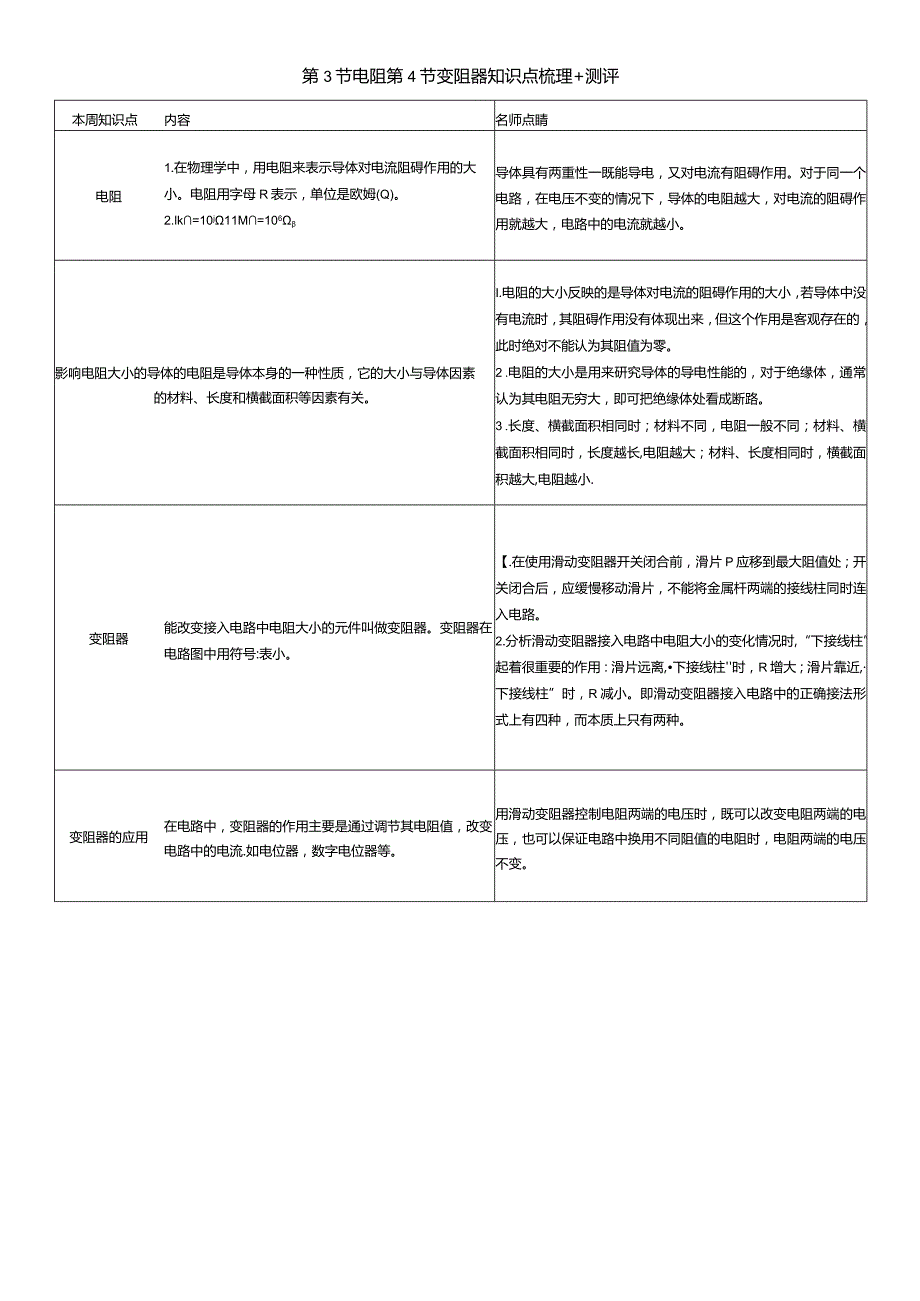

1、第3节电阻第4节变阻器知识点梳理+测评本周知识点内容名师点睛电阻1.在物理学中，用电阻来表示导体对电流阻碍作用的大小。电阻用字母R表示，单位是欧姆(Q)。2.lk=10j11M=106导体具有两重性一既能导电，又对电流有阻碍作用。对于同一个电路，在电压不变的情况下，导体的电阻越大，对电流的阻碍作用就越大，电路中的电流就越小。影响电阻大小的导体的电阻是导体本身的一种性质，它的大小与导体因素的材料、长度和横截面积等因素有关。I.电阻的大小反映的是导体对电流的阻碍作用的大小，若导体中没有电流时，其阻碍作用没有体现出来，但这个作用是客观存在的，此时绝对不能认为其阻值为零。2 .电阻的大小是用来研究导体
2、的导电性能的，对于绝缘体，通常认为其电阻无穷大，即可把绝缘体处看成断路。3 .长度、横截面积相同时；材料不同，电阻一般不同；材料、横截面积相同时，长度越长,电阻越大；材料、长度相同时，横截面积越大,电阻越小.变阻器能改变接入电路中电阻大小的元件叫做变阻器。变阻器在电路图中用符号:表小。【.在使用滑动变阻器开关闭合前，滑片P应移到最大阻值处；开关闭合后，应缓慢移动滑片，不能将金属杆两端的接线柱同时连入电路。2.分析滑动变阻器接入电路中电阻大小的变化情况时,“下接线柱”起着很重要的作用：滑片远离,下接线柱时，R增大；滑片靠近,下接线柱”时，R减小。即滑动变阻器接入电路中的正确接法形式上有四种，而本

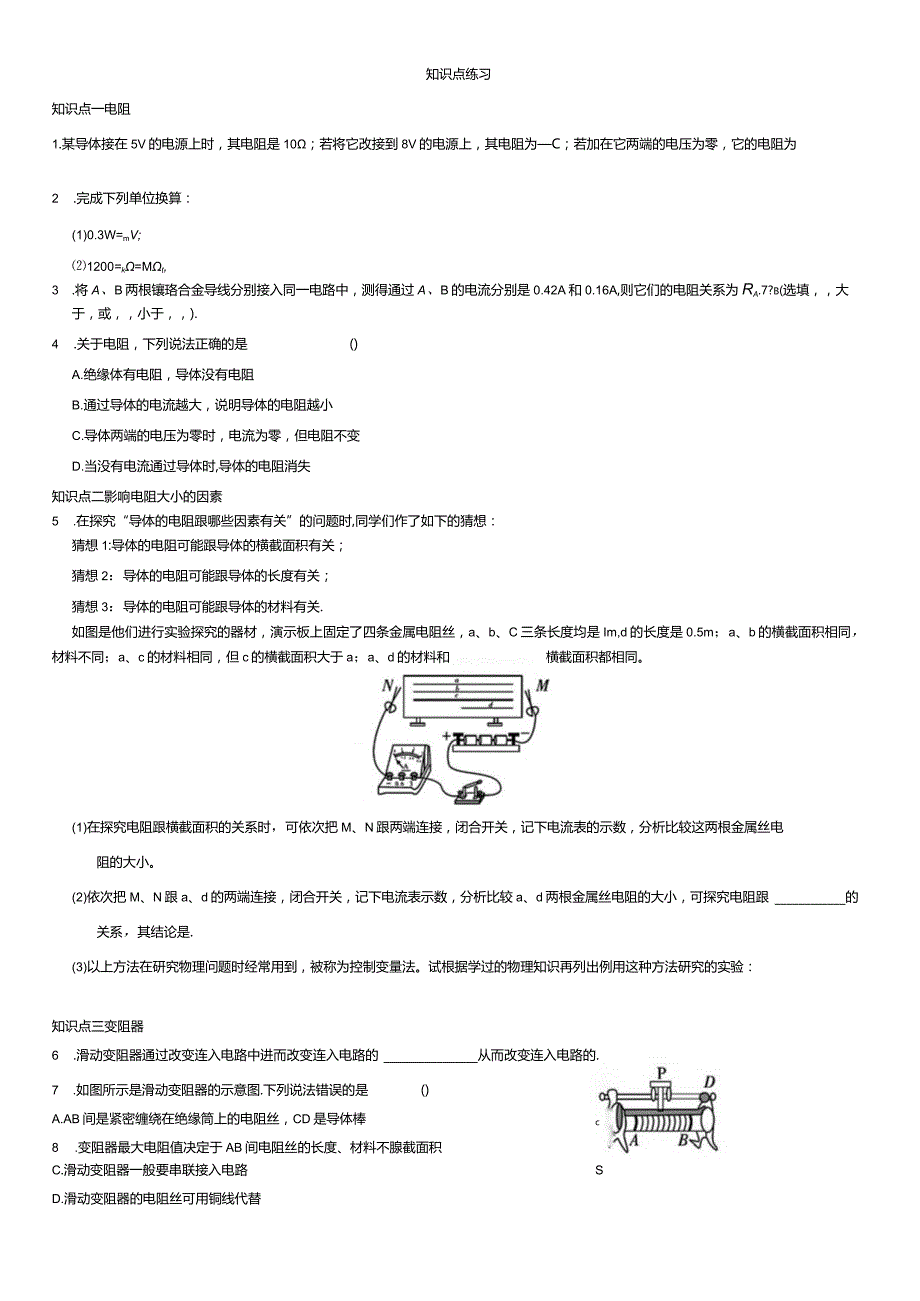

3、质上只有两种。变阻器的应用在电路中，变阻器的作用主要是通过调节其电阻值，改变电路中的电流.如电位器，数字电位器等。用滑动变阻器控制电阻两端的电压时，既可以改变电阻两端的电压，也可以保证电路中换用不同阻值的电阻时，电阻两端的电压不变。知识点练习知识点一电阻1.某导体接在5V的电源上时，其电阻是10；若将它改接到8V的电源上，其电阻为C；若加在它两端的电压为零，它的电阻为2 .完成下列单位换算：(1)0.3W=mV;1200=k=Mt,3 .将A、B两根镶珞合金导线分别接入同一电路中，测得通过A、B的电流分别是0.42A和0.16A,则它们的电阻关系为Ra.7?b(选填，大于，或，小于，).4 .
4、关于电阻，下列说法正确的是()A.绝缘体有电阻，导体没有电阻B.通过导体的电流越大，说明导体的电阻越小C.导体两端的电压为零时，电流为零，但电阻不变D.当没有电流通过导体时,导体的电阻消失知识点二影响电阻大小的因素5 .在探究“导体的电阻跟哪些因素有关”的问题时,同学们作了如下的猜想：猜想1:导体的电阻可能跟导体的横截面积有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的材料有关.如图是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、C三条长度均是Im,d的长度是0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材
5、料和横截面积都相同。(1)在探究电阻跟横截面积的关系时，可依次把M、N跟两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小。(2)依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟的关系，其结论是.(3)以上方法在研究物理问题时经常用到，被称为控制变量法。试根据学过的物理知识再列出例用这种方法研究的实验：知识点三变阻器6 .滑动变阻器通过改变连入电路中进而改变连入电路的从而改变连入电路的.7 .如图所示是滑动变阻器的示意图.下列说法错误的是()A.AB间是紧密缠绕在绝缘筒上的电阻丝，CD是导体棒c8 .变阻器最大电阻值决
6、定于AB间电阻丝的长度、材料不腺截面积C.滑动变阻器一般要串联接入电路SD.滑动变阻器的电阻丝可用铜线代替8.下图是某同学在一次实验中连接的实物图。在下面的横线上写出电路中的错误之处。b.改正上述错误后，闭合开关发现电流表有示数，而电压表无示数。a若此时灯泡发光，出现此故障的原因可能是b若此时灯泡不发光，出现此故障的原因可能是知识点四变阻器的应用9.如图所示，当开关闭合后，滑动变阻器的滑片向右移动时，连入电路中的电阻变电路中的电流表的示数变灯泡变一A.普通家用白炽灯B.电视机或收音机上的音量调节旋钮C调温电熨斗D.无级调光书写台灯【L如图所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器，
7、它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则（）A.油量增加，R增大，油量表指针偏转变小B.油量增加，R减小，油量表指针偏转变大C.油量增加，R增大，油量表指针偏转变大D.油量增加，R减小，油量表指针偏转变小1.10102.30031050.121.21043JT4 .C解析：电阻是导体对电流的阻碍作用，所以导体也有电阻，只是相对于绝缘体来说，电阻较小，电阻是导体本身的性质，与通过导体的电流和导体两端的电压无关，当电流或电压改变时，导体的电阻保持不变。5 .(l)a.c(2)长度材料和横截面积相同的电阻，长度越长，电阻越大(3)影响液体蒸发快慢的因素或探究压力的作用效果6 .电阻线的长度电阻电流7 .D解析：滑动变阻器的电阻丝是用阻值较大的合金制成的，可以使接入的电阻丝不用太长就能获得大的电阻，所以不能用铜线。滑动变阻器是通过改变连入电路的电阻线的长度来改变电阻的，电阻的大小决定于电阻线的材料、长度和横截面积。8 .(1)滑动变阻器都按在下面接线柱上电流表、电压表位置放错(2)电压表损坏或接触不良灯泡被短路或电压表被短路9：小大亮10.A11.B
