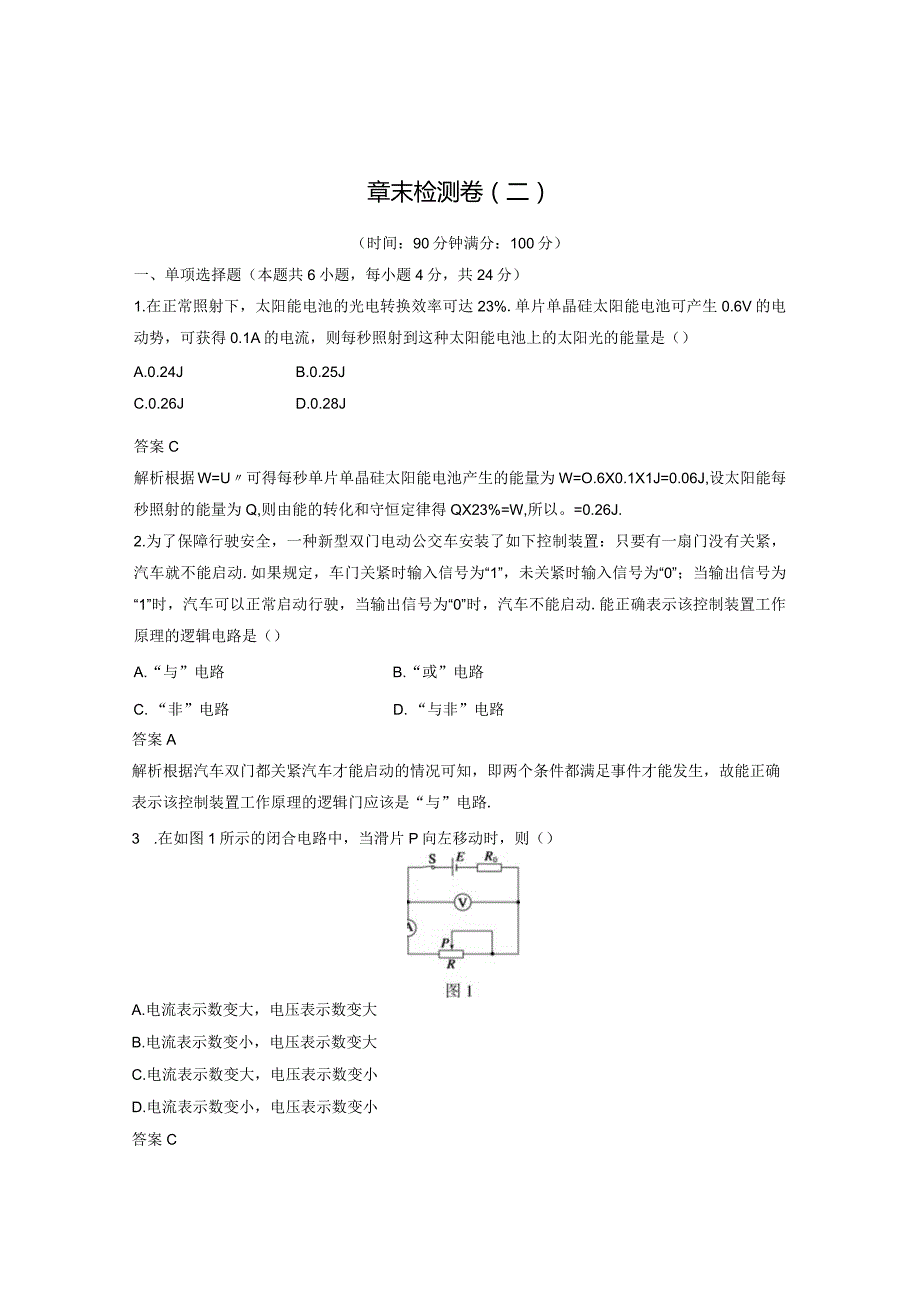

1、章末检测卷（二）（时间：90分钟满分：100分）一、单项选择题（本题共6小题，每小题4分，共24分）1.在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6V的电动势，可获得0.1A的电流，则每秒照射到这种太阳能电池上的太阳光的能量是（）A.0.24JB.0.25JC.0.26JD.0.28J答案C解析根据W=U可得每秒单片单晶硅太阳能电池产生的能量为W=O.6X0.1X1J=0.06J,设太阳能每秒照射的能量为Q,则由能的转化和守恒定律得QX23%=W,所以。=0.26J.2.为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车
2、就不能启动.如果规定，车门关紧时输入信号为“1”，未关紧时输入信号为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动.能正确表示该控制装置工作原理的逻辑电路是（）A.“与”电路B.“或”电路C. “非”电路D. “与非”电路答案A解析根据汽车双门都关紧汽车才能启动的情况可知，即两个条件都满足事件才能发生，故能正确表示该控制装置工作原理的逻辑门应该是“与”电路.3 .在如图1所示的闭合电路中，当滑片P向左移动时，则（）A.电流表示数变大，电压表示数变大B.电流表示数变小，电压表示数变大C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变小答案C

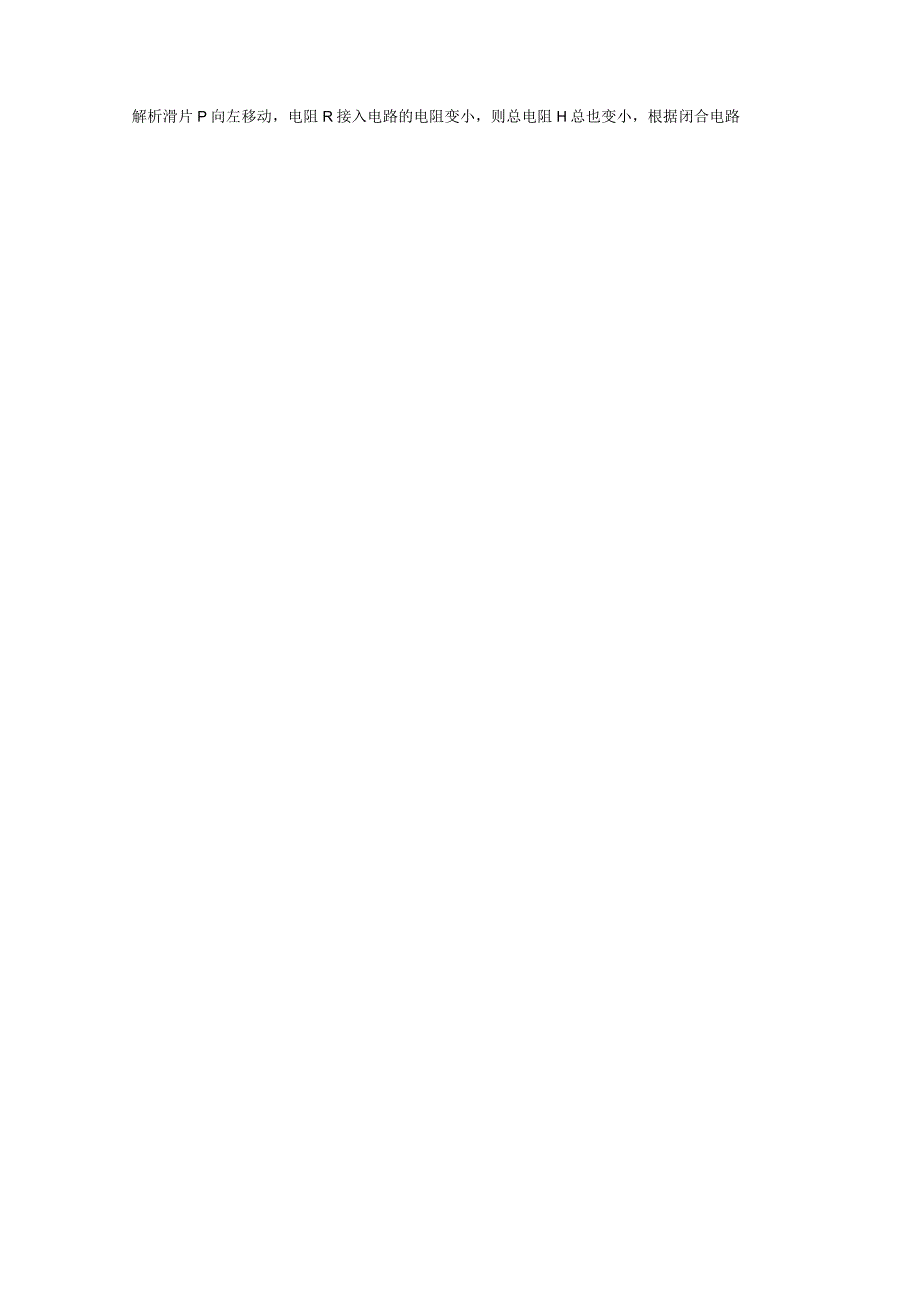

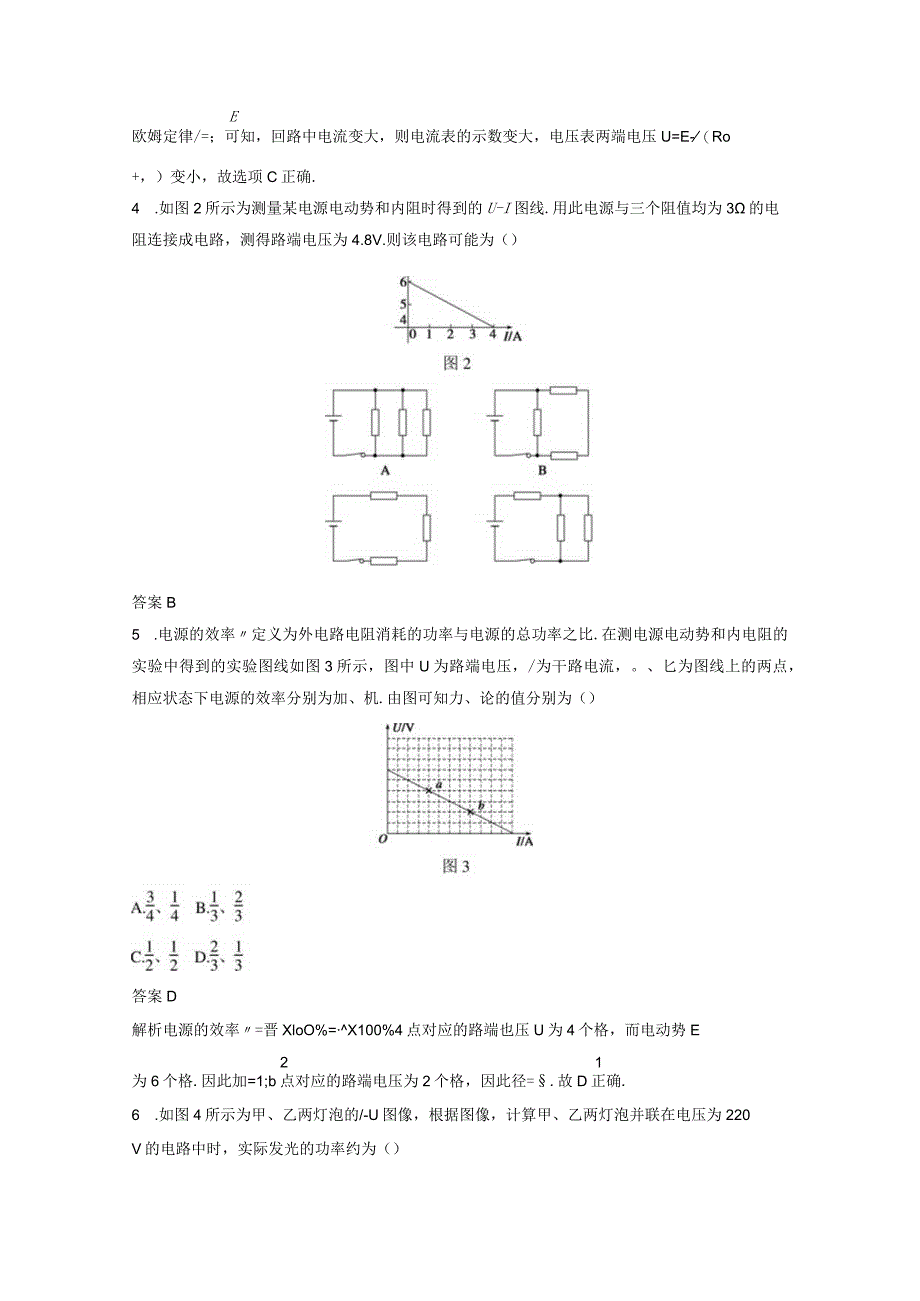

3、解析滑片P向左移动，电阻R接入电路的电阻变小，则总电阻H总也变小，根据闭合电路E欧姆定律/=；可知，回路中电流变大，则电流表的示数变大，电压表两端电压U=E-（Ro+，）变小，故选项C正确.4 .如图2所示为测量某电源电动势和内阻时得到的U-I图线.用此电源与三个阻值均为3的电阻连接成电路，测得路端电压为4.8V.则该电路可能为（）答案B5 .电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图3所示，图中U为路端电压，/为干路电流，。、匕为图线上的两点，相应状态下电源的效率分别为加、机.由图可知力、论的值分别为（）答案D解析电源的效率=晋X
4、loO%=X100%4点对应的路端也压U为4个格，而电动势E21为6个格.因此加=1;b点对应的路端电压为2个格，因此径=.故D正确.6 .如图4所示为甲、乙两灯泡的/-U图像，根据图像，计算甲、乙两灯泡并联在电压为220V的电路中时，实际发光的功率约为（）/(10-2A)A.15W、30WB.30W、40WC.40W、60WD.60W、100W答案C解析从图像的横坐标（S为220V的刻度可找出对应的纵坐标的值分别为/中40.19A,/乙-0.29A,则产甲=U/甲&40W,PL=UiL=0）W,即C项正确.二、多项选择题（共4小题，每小题5分，共20分，在每小题给出的四个选项中，有多个选项符
5、合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分）7.如图5所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等.停电时，用多用电表测得A、8间的电阻为尺供电后，设各家用电器全都同时使用时，测得A、B间电压为U,进线电流为/；经过一段时间从总电能表中测得这段时间内消耗的电能为W,则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是（）A.P=I2RB.P=冬KWC.P=IUD.P=-答案CDIV解析电路消耗的也功率的计算公式P=U/,P=7是普遍适用的，而A、B两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻电器，所以
6、A、B错误，C、D正确.8.如图6为一电路板的示意图，a、b、c、d为接线柱，。、d与220V的交流电源连接，ab间，儿间、间分别连接一个电阻.现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得从d两点间以及。、C两点间的电压均为220V,由此可知()A.他间电路通，间电路不通B.油间电路不通，儿间电路通C.油间电路通，儿间电路不通D.be间电路不通，Cd间电路通答案CD解析由于用交流电压表测得仄d两点间电压为220V,这说明他间电路是通的，儿间电路不通或Cd间电路不通；由于用交流电压表测得a、C两点间为220V,这说明Cd间电路是通的，h间电路不通或be间电路不通：综合分析可知区间
7、电路不通，时间、Cd间电路通，即选项C、D正确.9.如图7所示，已知电源电动势E=16V,内阻r=lC,定值电阻R=2Q,通过小灯泡的电流为1A,已知小灯泡的电阻为3C,小型直流电动机的线圈电阻/=IC,贝J()1.-0E,rSR图7A.电动机两端的电压IVB.电动机两端的电压6VC.电动机的输入功率IOWD.电动机的输出功率9W答案CD解析电动机两端的电压UM=E-/(R+R.+r)=16V-IX(2+3+l)V=10V,故选项A、B错误；电动机的输入功率P=UM/=10X1W=IOW,P=P-2r,=IoW-IW=9W,故选项C、D正确.10.如图8所示，电源的电动势E=2V,内阻=2C,
8、两个定值电阻阻值均为8C,平行板电容器的电容C=3XIO=F,则()4A.开关断开稳定时两极板间的电压WVB.开关断开稳定时电容器的带电荷量4X1(6cC.开关接通稳定时两极板间的电压WVD.开关接通稳定时电容器的带电量4Xl(6c答案CD解析开关断开稳定时，电容器两极板间的电压等于&两端电压，开关S断开时，电路中的E2总电流=M=立7A=O.2A,电容器的两极板间电压U=R=02X8V=1.6V,此时电2OiZ容器的带电荷量Q=CU=3Xl()F6C=4.8X1()Fc,故选项A、B错误；开关接通稳定F2时两定值电阻并联，电容器两极板间的电压等于路端电压，电路中的总也流=-=rt-r4-rZ
9、1 14A=QA,电容器的两极板中间电压U=1Rk=QX4V=QV,此时电容器的带电荷量Q=CU=3106C=4106C,故选项C、D正确.三、实验题(本题共2小题，共15分)11. (6分)某直流电动机M转动时的UT图像如图9甲所示，该同学利用图乙的实验电路研究电动机的转动情况，电路中使用恒压电源，R=15C,&是滑动变阻器，电流表观是理想电流表，实验操作步骤如下：乙图9(1)闭合开关S2前，调节滑动变阻器，使其滑动触头在端.(选填“左”或“右”)(2)先闭合开关S,开关S?保持断开，此时电流表的示数为0.6A,则恒压电源输出电压为V.（3）再闭合开关S2,然后缓慢调节滑动变阻器使电动机恰好
10、转动起来，此时电流表的示数为1.8A,直流电动机M实际消耗的电功率为W,滑动变阻器接入电路中的阻值为C（取两位有效数字）答案（1）左（2）9（3）3.84.8解析（1）闭合开关S2前，调节滑动变阻器使其接入电路中的阻值最大，则滑动触头应在左端.（2）恒压电源揄出电压U=R=0.6X15V=9V（3）通过直流电动机M的电流2=-=1.8A-0.6A=1.2A,根据题图甲可知此时直流电动机M两端的电压为UM=3.2V,S=U-Um=9V-3.2V=5.8V,则直流电动机M实标消耗的电功率为P=UM2=3.2X1.2WN3.8W,滑动变阻器接入电路中的阻值为4=华=普/21QQ4.8C.12. （9
11、分）用伏安法测量一个定值电阻的电阻值，现有的器材规格如下：A.待测电阻RK大约IooQ）B.直流亳安表A（量程010mA,内阻约IOoC）C.直流亳安表A2（量程040mA,内阻约40）D.直流电压表V（量程03V,内阻约5kC）E.直流电压表V2（量程015V,内阻约15kQ）F.直流电源（输出电压4V,内阻不计）G.滑动变阻器/?（阻值范围050,允许最大电流IA）H.开关一个、导线若干根据器材的规格和实验要求，为使实验结果更加准确，直流毫安表应选，直流电压表应选（填器材前的序号）.（2）在方框内画出实验电路图，要求电压和电流的变化范围尽可能大一些.用铅笔按电路图将实物图IO连线.图10答
12、案（I）CD（2）电路图见解析图（3）实物图见解析图解析(1)由于直流电源的电动势为4V,待测电阻Rx阻值约为100,故通过Rl.的最大也流约为40mA,所以直流毫安表应选C;直流电压表若选15V量程的，则读数误差较大，故应选D.(2)由于要求电压和电流的变化范围尽可能大一些，所以滑动变阻器采用分压式接法；由于惨=嘿P=50条=喘=25故电流表采用外接法电路图如图所示：Kx1UUKa4U(3)根据电路图，实物图连线如图所示:四、计算题(本题共4小题，共41分)13. (9分)如图11甲所示的电路中，Ri、&均为定值电阻，且凡=100,&阻值未知，心为一滑动变阻器.当其滑片P从左端滑至右端时，测
13、得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、8两点是滑片P在变阻器的两个不同端点得到的.求：(1)电源的电动势和内阻.(2)定值电阻/?2的阻值.(3)滑动变阻器的最大阻值.答案(1)20V20Q(2)5(3)300解析(1)由题图乙中AB线延长，交U轴于20V处，交/轴于LOA处可知电源的电动势为E=20V,内阻r=,=20Q.(2)当P滑到&的右端时，电路参数对应题图乙中的8点，即5=4V、/2=0.8A,得R?=半=5./2(3)当P滑到当的左端时，由题图乙知此时Uh=16V,/总=0.2A,所以Rtb=h=80Q.因为R汴=DiD+&,所以滑动变阻器的最大阻值为R=3
14、00C3(9分)如图12所示的电路中，电源的电动势E=12V,内阻未知，R=8Q,&=1.5。，L为规格“3V,3W”的灯泡，开关S断开时，灯泡恰好正常发光.(不考虑温度对灯泡电阻的影响)试求：1.-I=IRiS图12灯泡的额定电流和电阻；(2)电源的内阻；(3)开关S闭合时，灯泡实际消耗的功率.答案(1)1A3(2)1(3)0.48W解析(1)灯泡的额定电流o=会=mA=1A电阻RL=普=弓Q=3C尸OJ(2)S断开时，灯泡L正常发光，即=h根据闭合电路欧姆定律七=o(R+RL+r)EI?得厂=E-(Rl+&)=7一(8+3)C=IQ(3)S闭合时，设外电路总电阻为R外R外=昌号+R=9CL2E干路电流为I.=G工-=1.2AR外十r灯泡两端的电压Ul=IRlRzRl+Rz= 1.2 V灯泡实际消耗功率P=善=0.48WAL14. (11分)在如图13甲所示的电路中，R1和治都是纯电阻，它们的伏安特性曲线分别如图乙中。a、。力所示.电源的电动势=7.0V,内阻忽略不计.B甲UN(1)调节滑动变阻器自，使电阻Rl和&消耗的电功率恰好相等，求此时电阻R和&的阻值为多大？R接入电路的阻值为多大？(2)调节滑动变阻器R，使自=0,这时电阻凡和&消耗的电功率各是多少？答案(1)1OOO1000800(2)1.05102W1.410-2W解析(I)R1、&和尺3串联，电
