1、第十六章第1节电压第2节串、并联电路中电压的规律知识点+测评本周知识点内容名师点睛电压1.要让一段电路中有电流，它的两端就要有电压。电压通常用U表示，单位是伏特(V)。2JkV=KFVlmV=10-3V表述电压时，不能说是哪一点的电压，必须指明是“哪一部分电路(或哪个用电器)两端的电压,或“哪两点间的电压;通常所说的,电路上的电压,指的是这段电路两端的电压。电压的测量电压的高低用电压表测量，电压表在电路图中符号是V。用直流电压表测某元件两端的电压时，应与这个元件并联。在不能估计被测电压的大小时，可用,试触法”来选择量程。选用大量程将电压表接入电路，开关轻轻闭合一下立即断开，同时观察指针的偏转情
2、况。若示数大于3V、小于15V时,选用015V的量程；若示数小于3V时，为使测量结果更准确，应选用03V的量程。串联电路的电压规律串联电路中的总电压等于各部分电路两端的电压之和。串联电路(多个用电器)的电压规律(1)电路中有两个以上用电器时，以上结论仍然成立，即U=U1+U2+U3+.+Un.(2)在串联电路中，完全相同的用电器两端的电压相等，不同的用电器两端的电压一般不同。(3)n节电池串联组成的电池组的电压等于每节电池两端电压之和，即U=U1+U2+.+Un若每节电池两端的电压都是1.5V,则n节电池串联组成的电池组的电压为L5nV并联电路的电压规律并联电路中各支路用电器两端的电压等于电源
3、两端电压。I.并联电路(多个用电器)的电压规律(1)当电路中有多个用电器并联时，以上结论仍然成立，表达式为U1=U2=U3=.=U.(2)在并联电路中，无论各支路上的用电器是否相同，各支路用电器两端的电压总是等于电源两端电压。2.并联电路中，各支路用电器两端的电压相等，但同一电路中两端电压相等的两个用电器却不一定并联.如两个相同的用电器串联接到电源上，这两个用电器两端的电压也相等。知识点练习知识点一电压I.要在段电路中产生电流，它的两端就要有一可见是使电路中形成电流的原因,共电压的装置。2 .经验表明，对人体安全的电压不能高于()B.36VA.12VC.220VD.380V3 .关于电压和电流

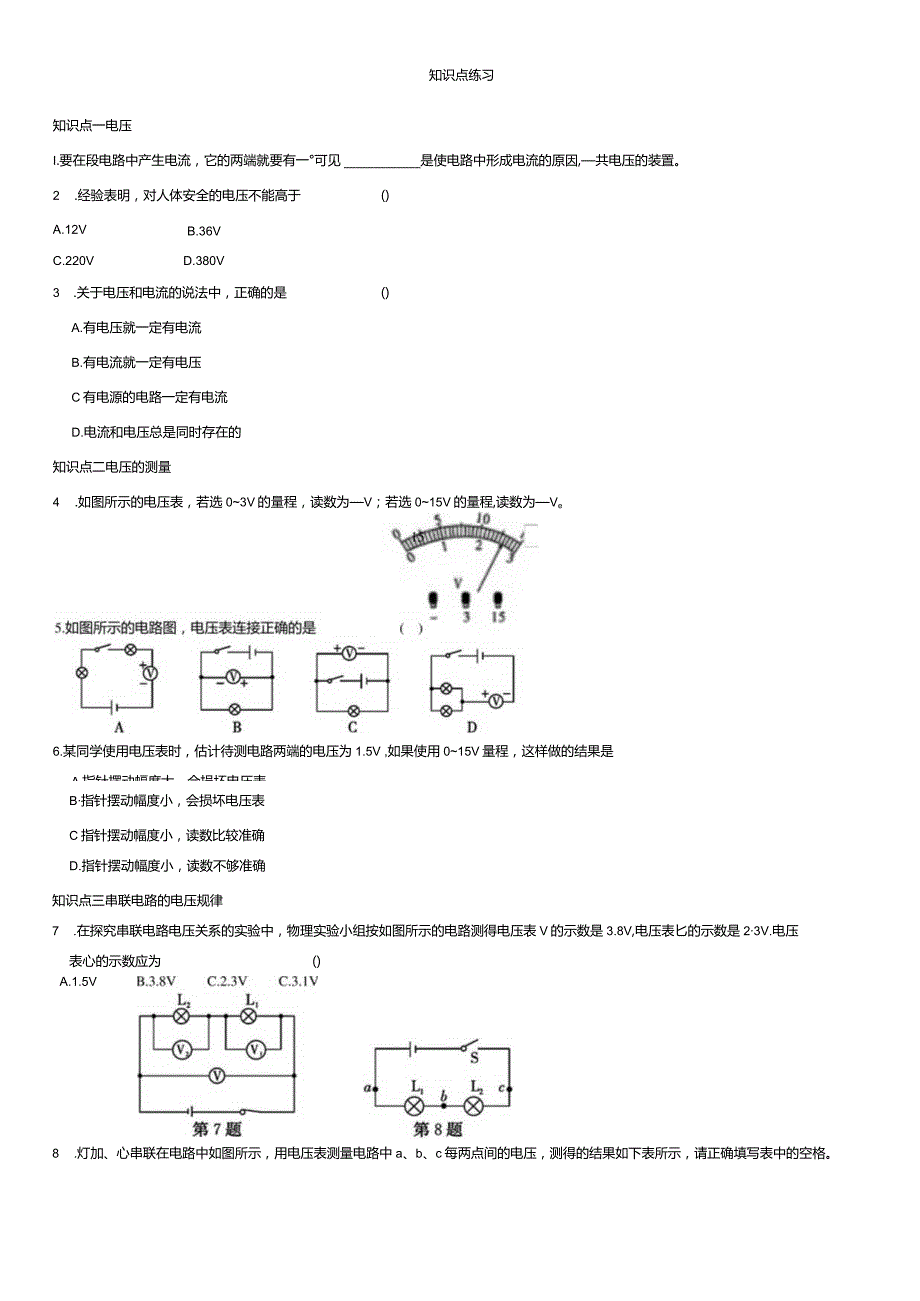

4、的说法中，正确的是()A.有电压就一定有电流B.有电流就一定有电压C有电源的电路一定有电流D.电流和电压总是同时存在的知识点二电压的测量4 .如图所示的电压表，若选03V的量程，读数为V；若选015V的量程,读数为Ve6.某同学使用电压表时，估计待测电路两端的电压为1.5V ,如果使用015V量程，这样做的结果是A指针摆动幅度大，会损坏电压表B指针摆动幅度小，会损坏电压表C指针摆动幅度小，读数比较准确D.指针摆动幅度小，读数不够准确知识点三串联电路的电压规律7 .在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V,电压表匕的示数是23V.电压表心的示数应为
5、()A.1.5V8 .灯加、心串联在电路中如图所示，用电压表测量电路中a、b、c每两点间的电压，测得的结果如下表所示，请正确填写表中的空格。测量位置a、b间电压(U1)a、C间电压(U)b、c间电压(U2)电压(V)2.734.40结论公式知识点四并联电路的电压规律9 .如图所示的是用电压表测量电路中的电压，已知V的示数是20V,则灯人、心两端的电压分别为V和V,电源电压为一10 .如图所示，当开关S、S1.S2均闭合时，电压表V的趣为4V,电流表有示数；当开关工SZ闭合，工断开时，发现电流表示数变小，那么此时电压表V、Vh%的变化情况为AKVu%均变小8.匕变为零、匕不变C.V、V、V?均不

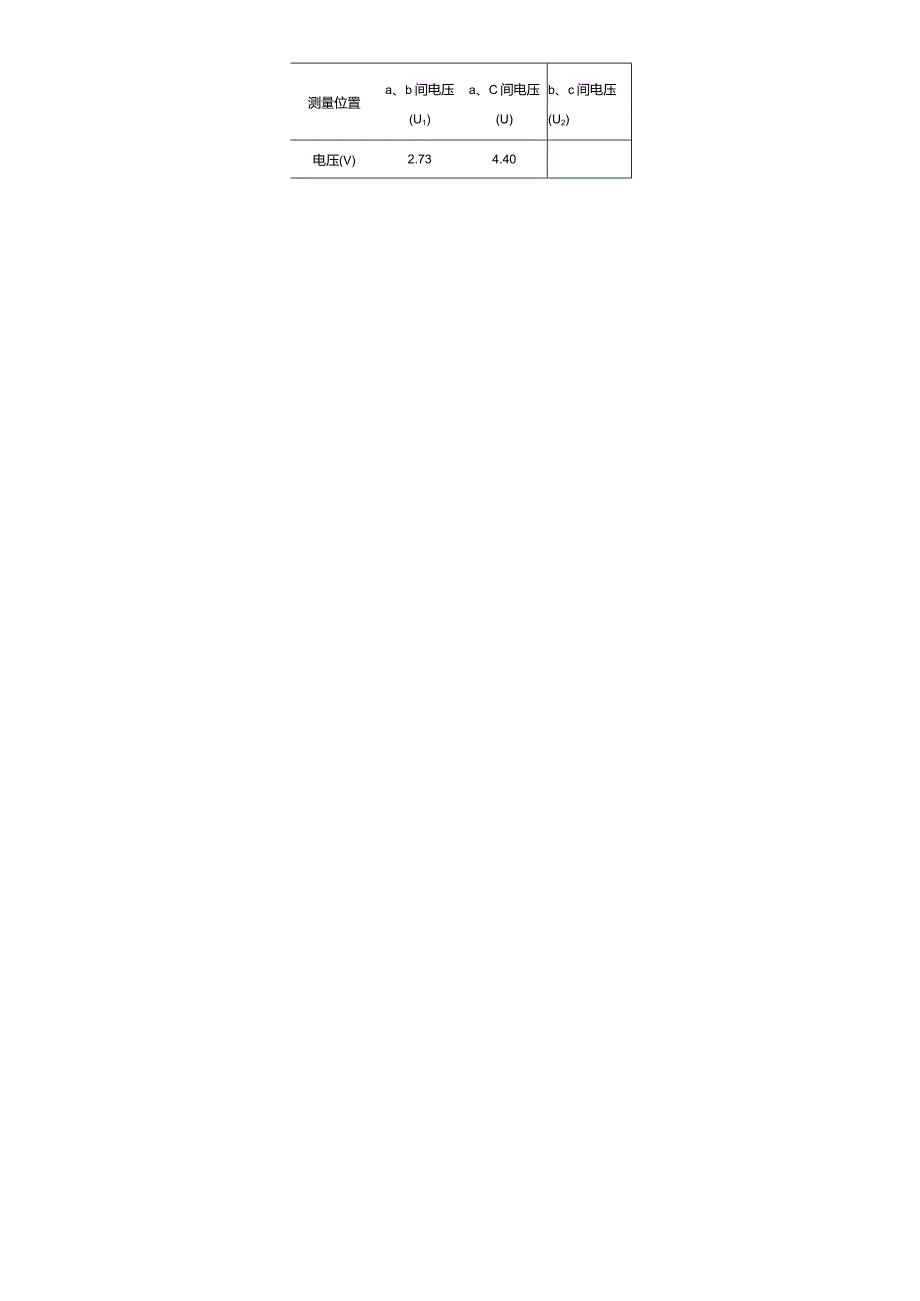

6、变D.V变小,匕、/不变11 .某同学用右图所示的电路研究“并联电路电压的关系”时，他用电压表分别测出5两端电压力和两端电压内及Ll和历并联后的总电压UO(1)比较、%和U者的大小关系，可以得出的结论是：(2)如果用三只电压表同时测出人、G两端的电压及八和G并联后两端的总电压，请在方框内画出这个电路图。1.电压电压电源2.B3.B4.2.6135.C6.D7.A解析：由电路图可知，L和L2串联在电路中，电压表V测得电源电压U=3.8V,电压表V1测得L1两端电压为U.=2.3V,根据串联电路电压规律，Lz两端的电压，即电压表V2的示数为U2=U-U1=3.8V-23V=1.5匕本题答案为Ae8.1.67串联电路的总电压等于各部分电路两端的电压之和UU1+U2.9.20202010.BIL(I)U=U1=U2(2)如图所示:
