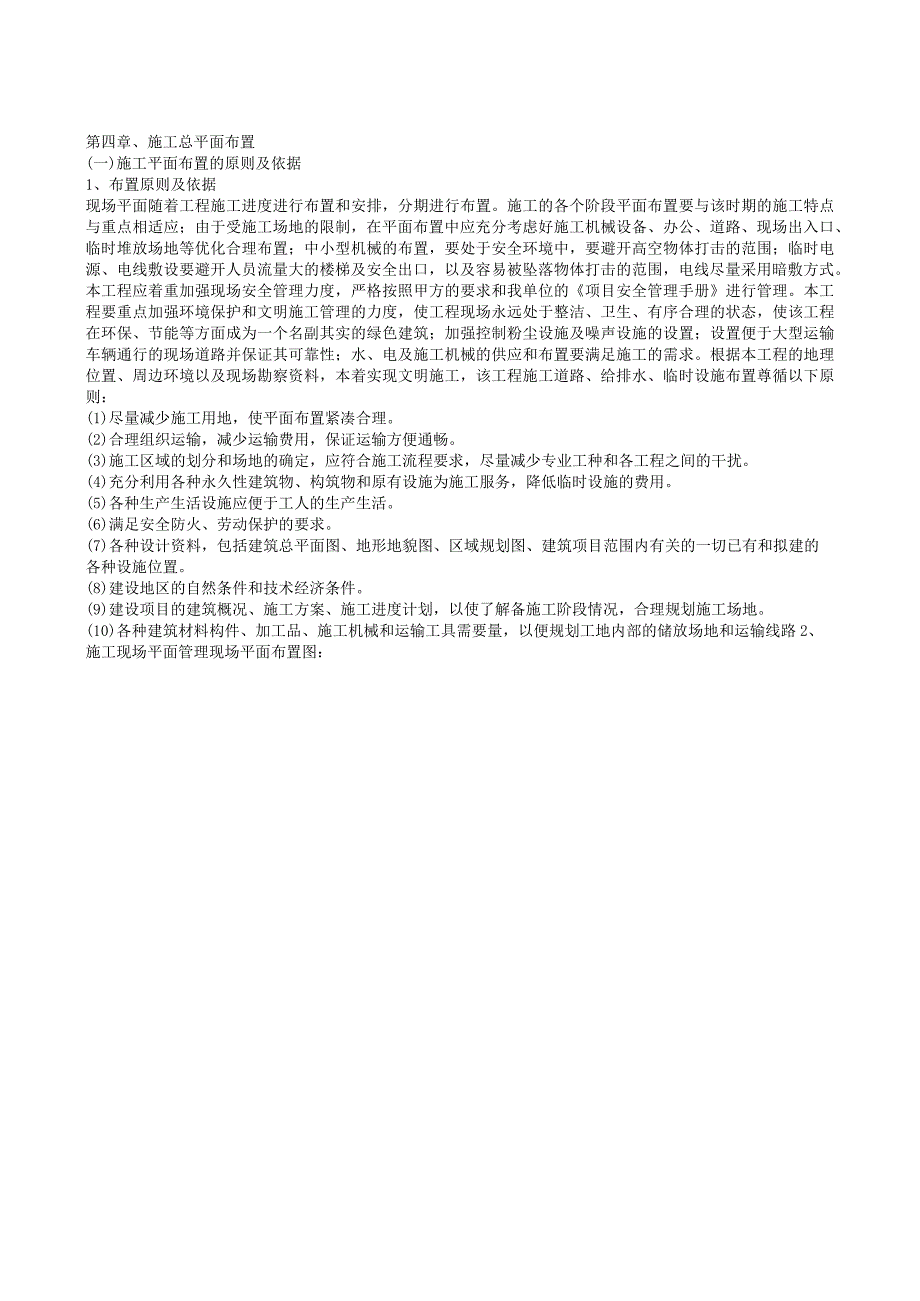

1、第四章、施工总平面布置(一)施工平面布置的原则及依据1、布置原则及依据现场平面随着工程施工进度进行布置和安排，分期进行布置。施工的各个阶段平面布置要与该时期的施工特点与重点相适应；由于受施工场地的限制，在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等优化合理布置；中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围；临时电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。本工程应着重加强现场安全管理力度，严格按照甲方的要求和我单位的项目安全管理手册进行管理。本工程要重点加强环境保护和文明施工管理的力度，使工程现
2、场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑；加强控制粉尘设施及噪声设施的设置；设置便于大型运输车辆通行的现场道路并保证其可靠性；水、电及施工机械的供应和布置要满足施工的需求。根据本工程的地理位置、周边环境以及现场勘察资料，本着实现文明施工，该工程施工道路、给排水、临时设施布置尊循以下原则：(1)尽量减少施工用地，使平面布置紧凑合理。(2)合理组织运输，减少运输费用，保证运输方便通畅。(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费

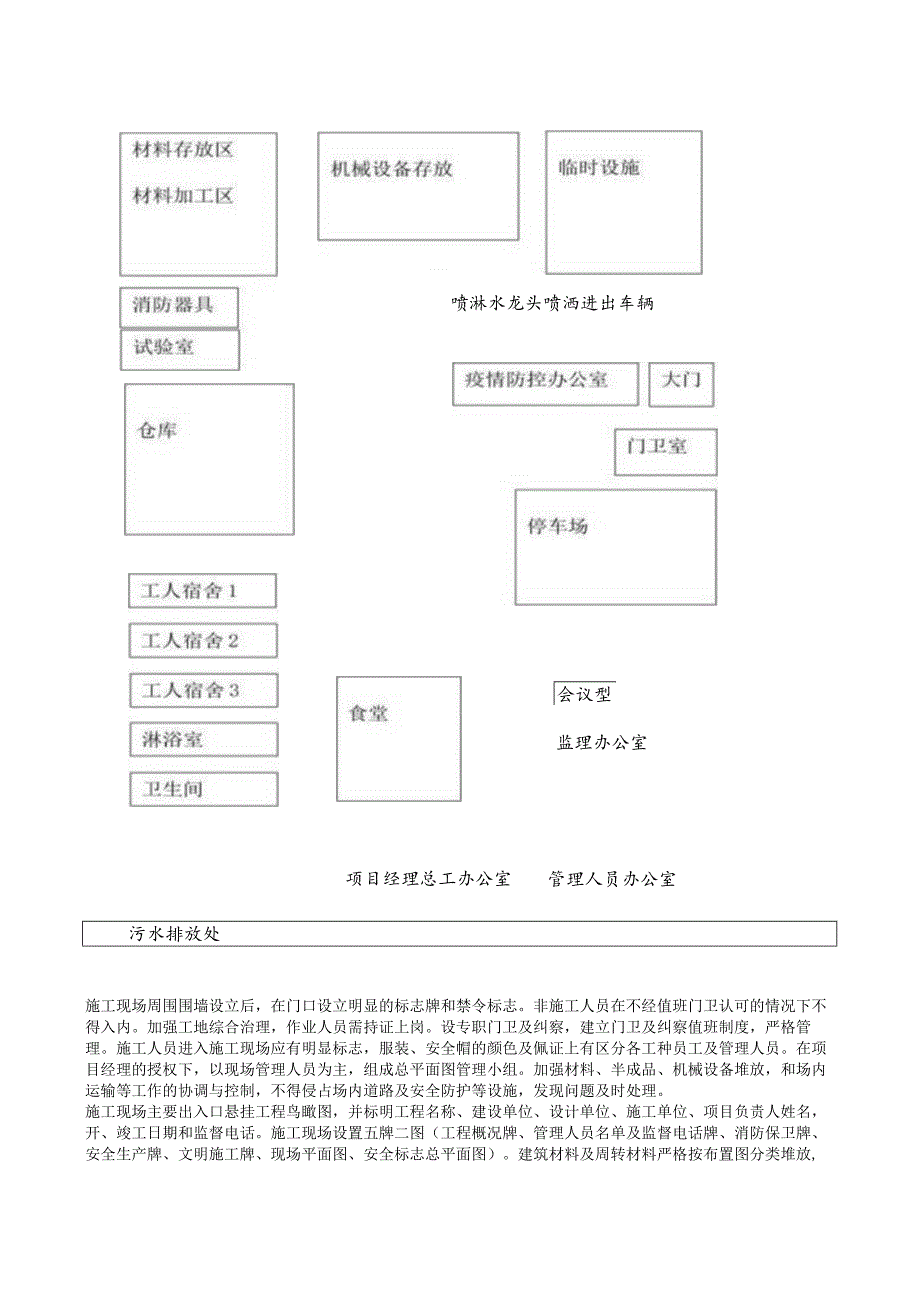

3、用。(5)各种生产生活设施应便于工人的生产生活。(6)满足安全防火、劳动保护的要求。(7)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。(8)建设地区的自然条件和技术经济条件。(9)建设项目的建筑概况、施工方案、施工进度计划，以使了解备施工阶段情况，合理规划施工场地。(10)各种建筑材料构件、加工品、施工机械和运输工具需要量，以便规划工地内部的储放场地和运输线路2、施工现场平面管理现场平面布置图：喷淋水龙头喷洒进出车辆会议型监理办公室项目经理总工办公室管理人员办公室污水排放处施工现场周围围墙设立后，在门口设立明显的标志牌和禁令标志。非
4、施工人员在不经值班门卫认可的情况下不得入内。加强工地综合治理，作业人员需持证上岗。设专职门卫及纠察，建立门卫及纠察值班制度，严格管理。施工人员进入施工现场应有明显标志，服装、安全帽的颜色及佩证上有区分各工种员工及管理人员。在项目经理的授权下，以现场管理人员为主，组成总平面图管理小组。加强材料、半成品、机械设备堆放，和场内运输等工作的协调与控制，不得侵占场内道路及安全防护等设施，发现问题及时处理。施工现场主要出入口悬挂工程鸟瞰图，并标明工程名称、建设单位、设计单位、施工单位、项目负责人姓名，开、竣工日期和监督电话。施工现场设置五牌二图（工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌
5、、文明施工牌、现场平面图、安全标志总平面图）。建筑材料及周转材料严格按布置图分类堆放,堆放整齐，堆放不超标准，堆场不作他用，仓库间有材料收发管理制度。3、施工总体平面布置的原则是：尽量减少施工占地，使平面布置紧凑合理。在满足施工需要和文明施工“双标化”的前提下，充分利用各种永久性建筑物、构筑物和原有设施，降低临时设施建设费用。施工区域的划分和场地的确定，应符合施工要求，尽量避免专业工种和相邻标段之间的作业干扰。各种生产生活设施应方便工人的生产生活。满足安全防火、劳动保护的要求。满足安全生产、文明施工尺寸场地的要求，生活区和生产区分离布置，生活区占用独立的地块。符合施工现场给水排水规范要求和城市
6、环境卫生的要求。符合施工现场安全用电规范的要求。按“双标化”要求布置现场，大门一侧布置工程概况牌及十牌二图及有关的安全标识和宣传画。（二）施工布置的条件及原则1、布设条件：根据施工图设计文件及现场条件，本工程现场拟布设一个临时用地，临时用地布设具体地点在中标后与业主根据现场情况在具体确定。2、布设原则：结合本工程的施工条件、施工环境及施工特点，本工程施工布置按以下原则进行：2.1所有的临时设施均按招标文件要求，业主提供的现场条件，结合现场考察信息在指定的施工场地进行规划布置，并在各生产、生活营地设围栏，尽量避免施工对附近居民的生活、出入造成影响。2.2临时设施的规模和容量根据施工总进度及施工强
7、度的需要进行规划设计。在满足施工要求的前提下，尽量做到精简、实用。2. 3临时设施采用集中管理、靠近施工点的方式布置，力求做到紧凑、合理、管理集中、调度灵活，方便使用O2. 4施工场地按有关规范要求配置足够的环保设施及消防设施。（三）场地规划拌和站均采取平地布置的形式。现场设置露天砂石骨料堆放场,拌和用砂石骨料自行购买并运入骨料堆放场，同时另设袋装水泥库。办公区域：现场设项目经理部办公室（含发包人及监理办公室）。施工管理人员住房、工人宿舍就近租用民房。本工程施工现场管理将严格按照文明工地的有关标准和规定进行布置，既要做到经济、合理、适用，同时还要做到高标准、高起点、严要求，二者相互协调统一。根
8、据现场实际用地情况和投入到本工程的机械设备、材料及办公生活用房、生产用房的结构形式统一进行规化，绘制施工总平面布置图，现场施工及布置依据总平面布置图进行统筹管理。为了便于现场管理并从文明施工的角度考虑，按使用功能的不同，结合文明工地有关规定，本工程施工现场可划分为三大区域，即办公生活区、施工区、库房及材料存放场区。现场布置应重点按这三大区域进行。（五）施工道路及供水、电、排水系统布置1、施工道路：施工便道拟充分利用已现有的路网，并根据施工需要沿路修筑临时施工便道，以满足现场施工需要。2、施工供水：根据工程布置特点及施工需要，结合现场地形和施工特点，拟采用相对集中布置的方式供水，生活用水直接从业
9、主提供的水源点引接,主管选用中75m镀锌管埋地铺设,支管采用中50mm、35mm镀锌管接引。3、施工供电、通讯及照明3. 1施工供电现场施工用电从业主提供的变配电设施引接，根据各施工点的用电需要，集中统筹考虑，用电接引选用截面拟采用75mm2铜芯绝缘导线。3. 2应急电源应急电源容量仅考虑碎浇捣、排水及照明用电，在生产设施营地各布置一台50kw柴油发电机组，当系统停电时，通过开关切换实现备用电源供电。3. 3照明现场临时设施照明采用220V照明线路，施工工作面照明根据实际情况布置所需若干台100oW的碘铝灯。3. 4施工通讯为确保各施工点，生产指挥系统及后勤的通讯联络，本工程主要管理人员各配备
10、一台手提电话，工地办公室另安装固定电话一部及配备传真机，同时购置6台无线电对讲机供测量人员及调度人员使用。(六)临时用地设施布置为保证施工顺利进行，采取相对集中、方便施工的原则布置生产设施及辅助临时设施。根据施工需要及业主提供的场地特点及要求，拟在生产区域分别布置各类生产临时设施，具体如下：临时用地内设置拌和处、试验室、值班室、水泥仓库、砂石堆放场、钢筋加工场、碎预制构件加工场及仓库等临时房建。布置详见施工总布置图。(七)现场管理措施1、由项目经理部制定施工现场管理、施工秩序管理、施工安全管理、工地卫生管理、环境保护管理、成品保护管理的实施细则，并认真落实。施工中，按平面布置图实施定位管理，施
11、工现场内所有物品，严格按图定位，做到图物吻合。同时，根据工程进展，适时地对施工现场进行整理、整顿，必要时进行适当调整。2、在临时设施处设置大门门卫进行管理，生产营地四周用砌体封闭与外围隔开管理。3、在施工工区内的分叉路口、施工作业区域等处设置一切必要的醒目的信号和施工标志，包括标准的道路标志、报警信号、安全信号等，并标出工程名称、业主名称、监理单位、设计单位、负责施工队及施工时段等，以使工程清楚、有序。4、由项目技术质量管理组具体负责项目部制定的施工现场管理、施工次序管理、工地卫生管理及环境保护管理措施的落实和执行。由项目安全管理组负责施工安全管理的落实和执行；由材料计划组负责材料保护管理措施
12、的落实和执行，派专人进行定期检查和处理，确保施工现场整洁、有序，施工顺利进行。(八)平面布置安排及临时用地表1、围挡设置本工程地理位置位于居民区，为避免对周边环境造成影响，我单位将对施工现场进行封闭式管理。进场后，现场四周采用L8米高压型钢板做临时围挡。在大门里侧设置洗车池和喷淋系统，大门设置门岗24小时值守，以实现施工区与外界环境的完全隔离。围挡外立面将根据甲方宣传意图并结合我单位Cl要求进行布置。2、生活区和工作区在施工场地范围内，以紧凑合理、减少施工用地为原则，合理布置各施工用地，生活办公设施包括办公室、职工宿舍、食堂卫生设施等，拟定布置在施工现场内。为减少对办公环境的影响，对工作与生活
13、区进行分区设置。现场生活区和工作区设足够的消防水源和消防设施网点，消防器材有专人管理，不乱拿乱动，所有施工人员熟悉并掌握消防设备的性能和使用方法。治安组必须按制度对生活区、生产区进行巡逻。发现有可疑的人员或可疑的事件必须进行询问、制止，并向项目部治安保卫组报告。3、垃圾排放措施搞好现场清理，清除剩余材料、垃圾和各种临时设施，做好施工弃渣处理工作，保持整个现场及工程的整洁，平整临时征用的施工用地，满足建设单位和环保部门的要求。(D施工现场切实做到工完场清，施工垃圾要集中堆放，及时清运，以保持场容的整洁。(2)场内设有有标识的垃圾箱，专人负责清扫。(3)施工垃圾使用封闭的专用垃圾通道或采用容器吊运
14、，严禁随意凌空抛散造成扬尘，施工垃圾要及时清运,清运前要适量洒水减少扬尘。(4)食堂应设置密闭式垃圾桶，并及时清理。(5)生活垃圾应存放在密闭式容器中，及时清运，与建筑垃圾应分别运输和消纳。(6)施工现场划片设责任区，立标志牌注明责任人，责任人每天将垃圾按照批准的方法运往批准的地点进行处理，生活垃圾按城市规定每天集中，纳城市垃圾处理系统。(7)严禁施工现场乱扔垃圾，不得向围挡外抛掷垃圾。(8)土方施工前应办理建筑垃圾处置核准手续，渣土运输车辆运输前应取得工程运输车辆通行证。(9)运输土方、建筑垃圾的车辆的车型、挡板高度要符合规定的要求，应配备覆盖用的篷布活具备其他有效防止泥土洒露和飞扬的措施，车辆必须携带准运证正本和排放证副本。(10)出场车辆必须冲洗干净、严禁带泥上路、若有污染的要派人清扫或冲洗。
