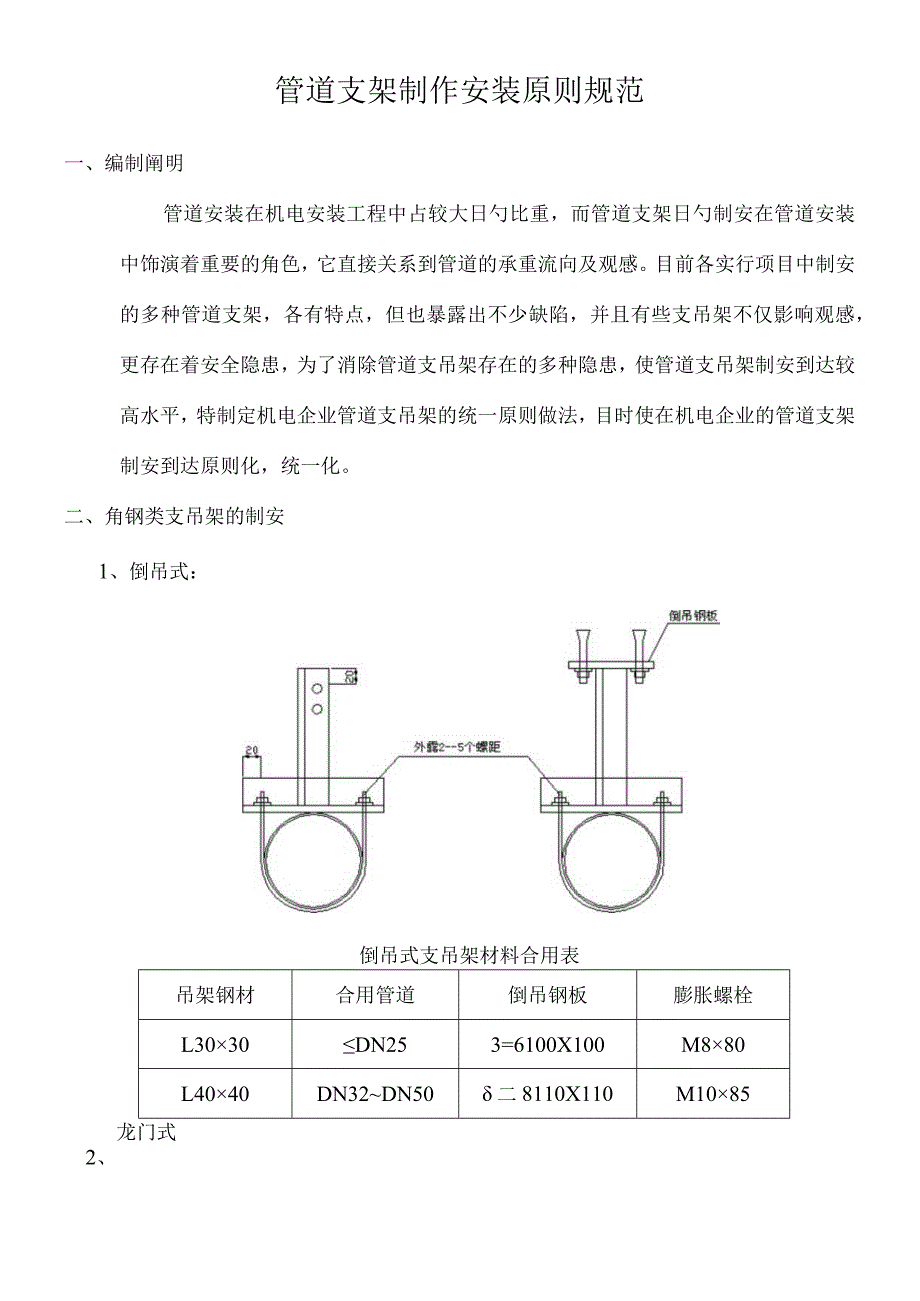

1、管道支架制作安装原则规范一、编制阐明管道安装在机电安装工程中占较大日勺比重，而管道支架日勺制安在管道安装中饰演着重要的角色，它直接关系到管道的承重流向及观感。目前各实行项目中制安的多种管道支架，各有特点，但也暴露出不少缺陷，并且有些支吊架不仅影响观感，更存在着安全隐患，为了消除管道支吊架存在的多种隐患，使管道支吊架制安到达较高水平，特制定机电企业管道支吊架的统一原则做法，目时使在机电企业的管道支架制安到达原则化，统一化。二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料合用表吊架钢材合用管道倒吊钢板膨胀螺栓L3030DN253=6100X100M880L4040DN32DN50二8110X11

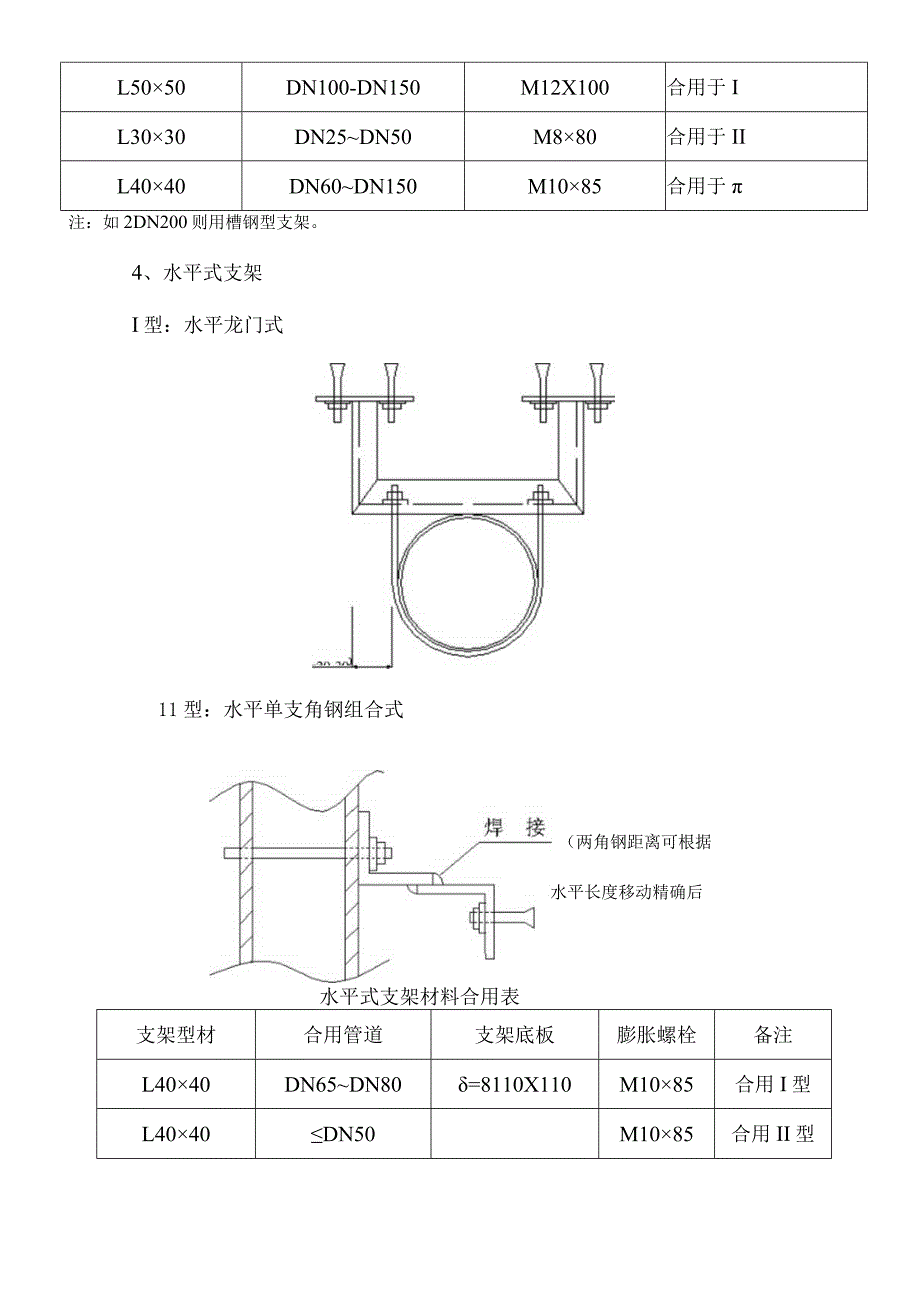

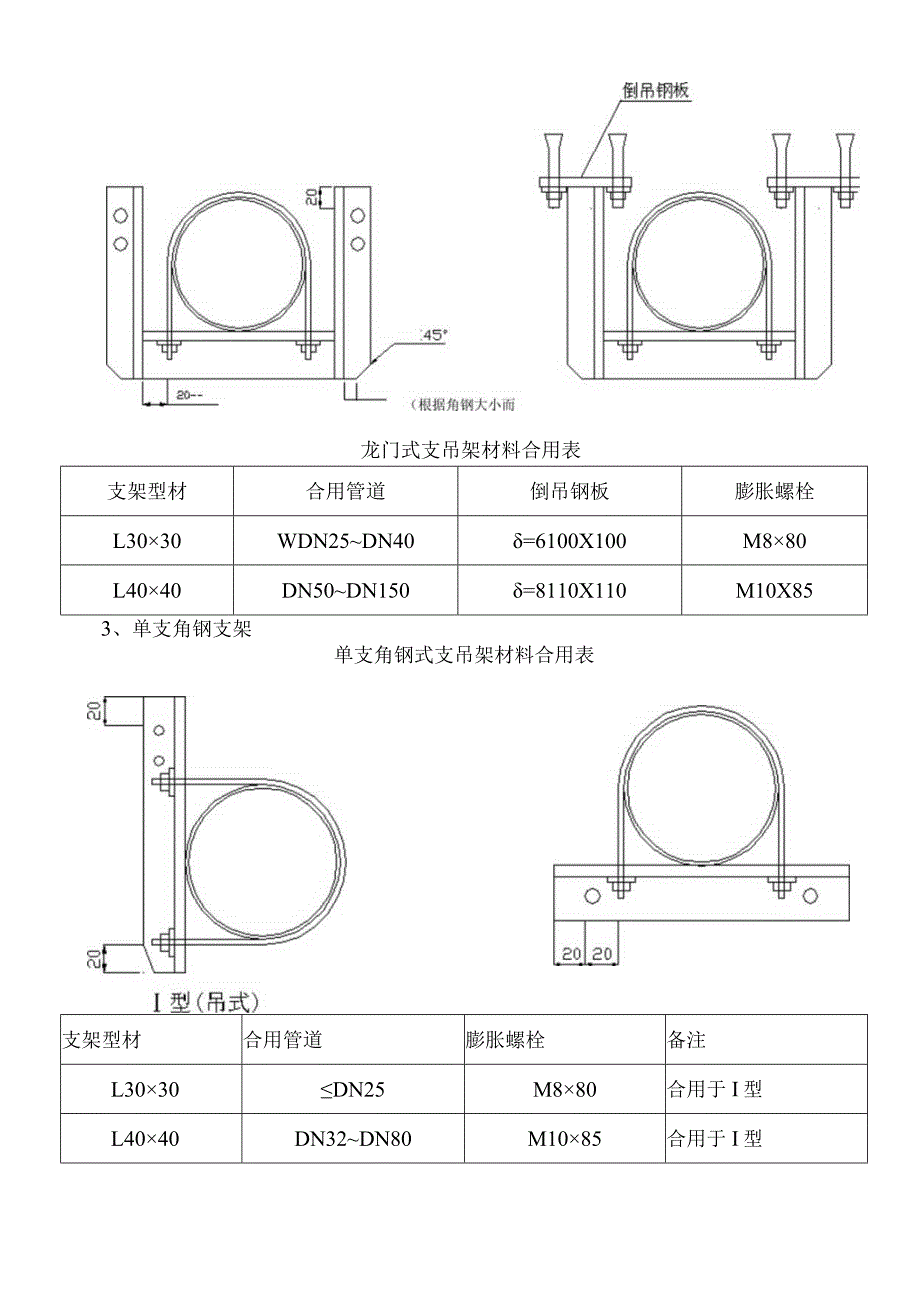

2、0M10852、龙门式支架型材合用管道倒吊钢板膨胀螺栓L3030WDN25DN40=6100X100M880L4040DN50DN150=8110X110M10X85龙门式支吊架材料合用表3、单支角钢支架单支角钢式支吊架材料合用表支架型材合用管道膨胀螺栓备注L3030DN25M880合用于I型L4040DN32DN80M1085合用于I型L5050DN100-DN150M12X100合用于IL3030DN25DN50M880合用于IIL4040DN60DN150M1085合用于注：如2DN200则用槽钢型支架。4、水平式支架I型：水平龙门式11型：水平单支角钢组合式（两角钢距离可根据水平长度移
3、动精确后水平式支架材料合用表支架型材合用管道支架底板膨胀螺栓备注L4040DN65DN80=8110X110M1085合用I型L4040DN50M1085合用II型L5050DN60DN100M10100合用11型5、座地式50mm B水泥基础上。水堤管城高出地面OIn座地式支架材料合用表支架型材合用管道支架底板膨胀螺栓L4040WDN25DN50=8110110M1085L5050DN60DN150=10120X120M12X1006、挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上）I型：L型支架（立柱长度与横担长度之比1：1）挂墙式支架材料合用表支架型材合用管道膨胀螺栓备注L4040D
4、N50M10100合用于I型及空调的冷凝水、冷媒支架L5050DN60DN100M12X100合用于11型三角型支架11型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架I、横梁安装（一）II、天花吊顶式IIL横梁安装（二）吊式龙门支架材料合用表（同步合用于座地式）吊架型材合用管道支架底板膨胀螺栓6#槽钢DN200=10150X150M12X1008#槽钢DN250=10170X170M12X10010#槽钢DN300DN400=12190X190M121202、水平龙门支架:水平安装龙门支架材料合用表吊架型材合用管道支架底板膨胀螺栓备注6#槽钢DNlOO-DN150=10150X150M1
5、21008#槽钢DN200DN250=10170X170M12100立管顶部、底部增设支承措施10#槽钢DN300DN400=12190X190M12X120同上四、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增长一条;1、吊式龙头支架吊式龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓L3O3ODN252=8100X100M1085L4040DN32DN65X2=10110X110M1085L5O5ODN80DN150X2=10110X110M121002、座地龙门支架（合用于露台及室外露天管道）305020水城管墩高出地面OITJ吊架型材最大支承管道数量支架底板
6、膨胀螺栓L3030DN252=8100X100M1085L4040DN32DN65X2=10110X110M1085L5050DN80-DN150X2=10110110M121003、水平龙门支架7V7c. 亍T二尸i203050水平龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓L4040DN402=8110110M1085L5050DN50DN100X2=10110X110M12X1004、挂墙式（合用于冷媒管的敷设）挂墙式支架材料合用表支架型材合用管道膨胀螺栓备注L40402组冷媒管M10100支架间距应W1.5米L505034组冷媒管M12X100支架间距应W1.5米（隔组采
7、用吊杆加强）五、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架三TlIT=JTl小：3IIL天花吊J三装吊式龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓10#槽钢DN200DN250X2=12190X190M1212012#槽钢DN300DN400X2=12210X210M12X1202、座地龙门支架305020.水泥管墩高出地面有座地龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓10#槽钢DN200DN250X2=12190X190M12X12012#槽钢DN300DN400X2=12210X210M12120水平龙门支架:
8、3、水平龙门支架（立管支架）水平龙门支架（立管支架）材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓8#槽钢DN125-DN150X2=12210X210M1212010#槽钢DN200-DN2502=12230X230M12X12012#槽钢DN300DN400X2=12250X250M12120六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相似）/，/七、滑动支架1、晃动式滑动支架晃动支架材料合用表部件适用称管道晃动吊杆管道卡码六角螺栓支架吊板膨胀螺栓DN15-258元钢=325扁钢M830=6100100M885DN324010元钢=430扁钢M1030=8100X100
9、M1085DN506512元钢=540扁钢M10X30=10100X100M10100支架吊板入六角螺杆2、移动式滑动支架注：管卡码合用于铜管，镀锌钢管等到不可焊接管支架，如无缝钢管等可焊接部位可采用焊接形式等于保温度厚度取代卡码形式。滑动支架材料合用表、件适用称管卡码卡码底座六角螺栓DN40二440扁钢=612080M830DN50DN65二550扁钢=8140X100M1030DN80DN100=660扁钢=10160X120M1230DNl25DN1508=880扁钢=10160X120M12303、固定支架注：固定支架材料与滑动支架材料相似4、固定支架及滑动支架布置形式。(1)、一般长
10、度不小于或等于50m须制作滑动及固定支架，以利于管道受冷热温度所引起日勺膨胀与收缩。其伸缩量以钢铁材料为常见例子，温度在IO(TC时，1毫米/米日勺伸缩量。因此，滑动支架安装时，应向伸缩方向预留伸缩量。(2)、一般管道的转弯位置可作为膨胀节使用，膨胀节的形式尚有套管式膨胀节、不锈钢波纹膨胀节及用管道做成状的方型膨胀节。目前最佳的膨胀节以管道弯头及方型膨胀节为首选。套管式及不锈钢波纹膨胀节安装以便，但使用寿命有限制。膨胀节部位是用于伸缩作用的，这部位严禁使用固定支架。(3)、伸缩支架布置形式弯头伸缩节大于或等于50m时设置也可用蟋及套管伸缩节、方型伸缩节八、经典综合管道布置形式。1、公共走廊管道
11、综合布置不少于230的维修空间不少于23。的维修空间2、管道井布置公用支架高于地面1.5-1.8m以利于楼板制九、支吊架制作的某些规定。1、 平支架安装高度：4米楼层如下支架离地面1.51.8m,以1.65米为宜。如起过4米楼层，则按比例均布。2、 道卡码螺栓处露以25个螺距为宜，并应安装平介子，紧固螺母。3、 架必须先油漆后安装，按规定应二遍防锈漆，外加二遍面漆。4、 架所有孔必须采用钻孔，不得使用气割开孔。5、 胀螺栓的深度应充足考虑到批荡层的厚度。6、 倡使用共用支架。对大面积使用的某些支架宜先做样板，以点带面（尤其是本文无提及的做法）。7、 道支架的水平度、垂直度以1毫米/米误差为宜。
12、8、 支架底板如采用角钢替代时应采用比主型材大一号角钢并旋转90安装。十、常用管道日勺支吊架间距。1、塑料给水管的支吊架最大间距。公称直径（mm）152025324050637590110160支吊架的最大间距(m)立管0.80.91.01.11.31.61.82.02.22.42.6水平管0.50.60.70.80.91.01.11.21.351.551.7注：塑料管采用金属管卡作支架时，管卡与塑料管之间应用塑料带或橡胶物隔垫，并不适宜过大或过紧。2、钢管管道最大支吊架间距。公称直径(mm)1520253240506580100125150200250300支吊架的最大间距(m)保温管22.52.52.533444.567788.5不保温管2.533.544.55666.578
