粘度测试标准.docx

上传人:p** 文档编号:800521 上传时间:2024-03-04 格式:DOCX 页数:3 大小:16.58KB
下载 相关 举报
粘度测试标准.docx_第1页
第1页 / 共3页

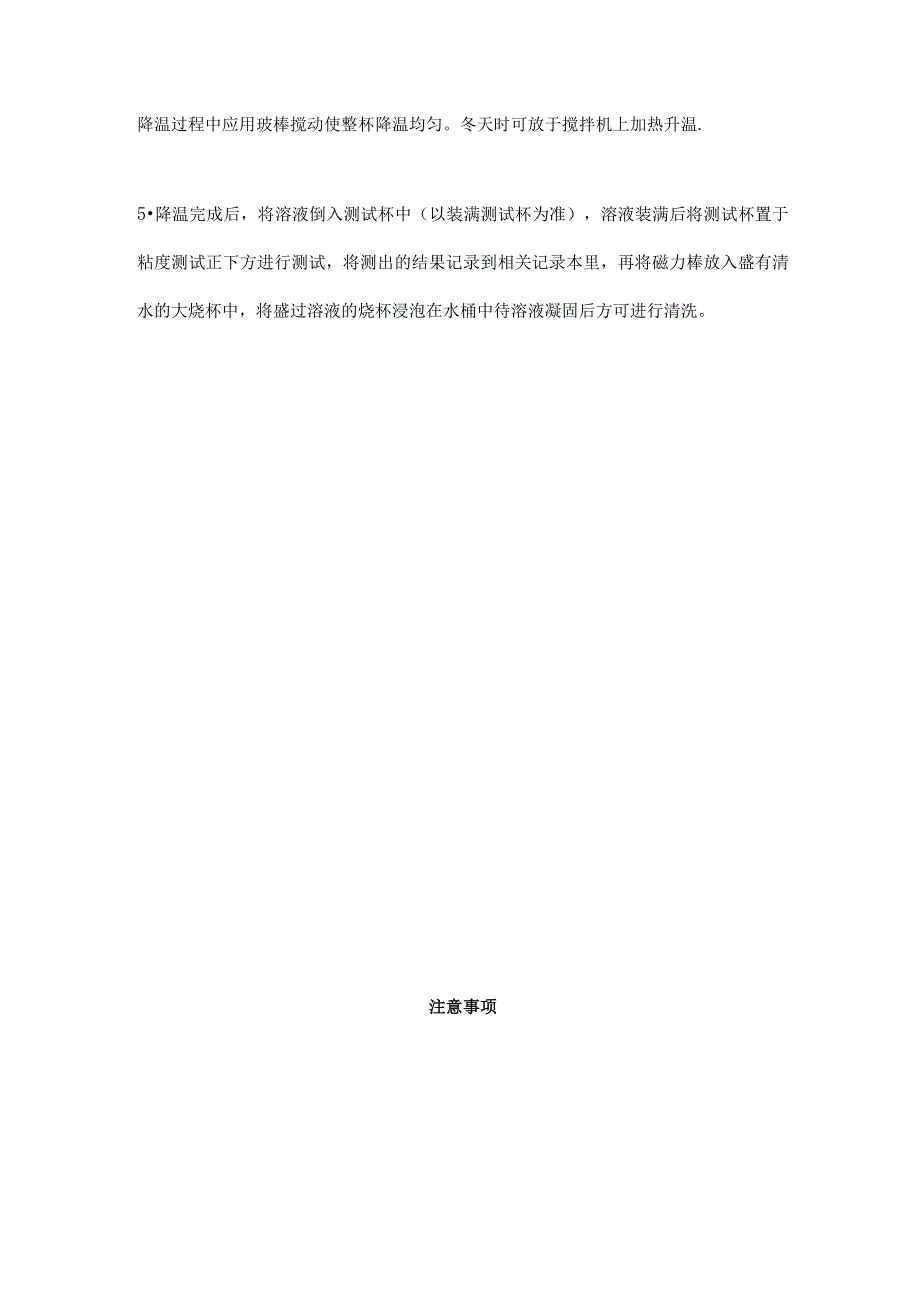

粘度测试标准.docx_第2页
第2页 / 共3页
粘度测试标准.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《粘度测试标准.docx》由会员分享,可在线阅读,更多相关《粘度测试标准.docx(3页珍藏版)》请在第壹文秘上搜索。

1、文件名称粘度测试标准文件编号版次共二页Al第一页操作项目粘度测试(DMF)适用范围:本公司TPU颗粒或其它TPU颗粒。测试目的:了解TPlJ粘度大小及分子量大小,客观判定其质量状况(检测现场TPU粘度大小)(粘度客观影响其它物性的好坏)引用标准:自制(溶于DMF测试其相对粘度值)测试设备和材料:粘度测试仪、烧杯、磁力搅拌机、DMF溶液、DMF盛装瓶、天秤、吸管、漏斗、粘度测试杯锡钳纸、玻璃棒测试步骤:1 .用烧杯和小烧杯分别量取8000.05gDMF常和20G待测TPU颗粒,把磁力棒放入烧杯中,把盛装有DMF的烧杯放在磁力搅拌机上并在杯底与磁力搅拌机间隔一层淋湿的纸张,防止搅拌时烧杯移动(注:

2、磁力棒必须位于烧杯正中间)。2 .准备一张可以遮盖烧杯的锡钳纸,打开磁力搅拌机,并调节到适当转速(转速大小以倒入的TPU颗粒不沉即可),转速不应过快以免DMF飞出,影响测试结果或不慎飞入眼中。沿瓶壁缓慢倒入TPU颗粒后用锡祐纸盖住烧杯并包紧,防止DMF挥放或溅出,然后才可以加快转速。3 .对相应的测试烧杯进行相应的标识,以免造成混淆。每隔十分钟左右进行一次观察,观察烧杯有无移位,磁力棒有无应某种原因而停止转动或粘度较大而使转子转动困难等情况发生,若有应实时纠正,以防止TPlJ颗粒结成团状和块状且难于溶解,而影响测试结果,粘度较大时应将转速相对调低.有停止转动情况应立刻打开锡钳纸,用玻璃棒搅动使

3、其恢复正常。4 当近距离观察TPU完全溶解后方可进行粘度大小测试。关闭搅拌机取下锡粕纸,将温度计与玻璃棒一起放入烧杯中(温度计测温度,玻璃棒用来搅动),如果温度高于25时可置于冰水中使温度下降到25(冰水在办公室冰箱中预先冰冻),冰冻降温过程中应用玻棒搅动使整杯降温均匀。冬天时可放于搅拌机上加热升温.5降温完成后,将溶液倒入测试杯中(以装满测试杯为准),溶液装满后将测试杯置于粘度测试正下方进行测试,将测出的结果记录到相关记录本里,再将磁力棒放入盛有清水的大烧杯中,将盛过溶液的烧杯浸泡在水桶中待溶液凝固后方可进行清洗。注意事项(1)冰冻完后应将烧杯上的水用干布擦干以免溶液倒入测试杯时烧杯的杯壁上有流入溶液中,使溶液凝固影响到测试结果。(2)测试转子的选取:一般如果粘度不是太高情况下用3号转子;当粘度相当时大选用4号转子;用3号转子测试时对应的转速有一个可测定的最大值,当测试结果接近其值时应选一个小的转速再测试一次,以免造成错误。例如:我在3号转子30的转速下测得粘度为3880而3号转子在30的转速最大可测值为4000,那麽我应把转速调到12重测一次。(3)测试时输入的转子代号和转速应该与选用的转子和调节的转速相一致,当发生不对应时测试出来的粘度值是错误的.(4)转子的材质不是钢材的,测试过程中清洗转子时应注意不当操作以免弄弯转子.审批确认编制

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 行业资料 > 国内外标准规范

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
