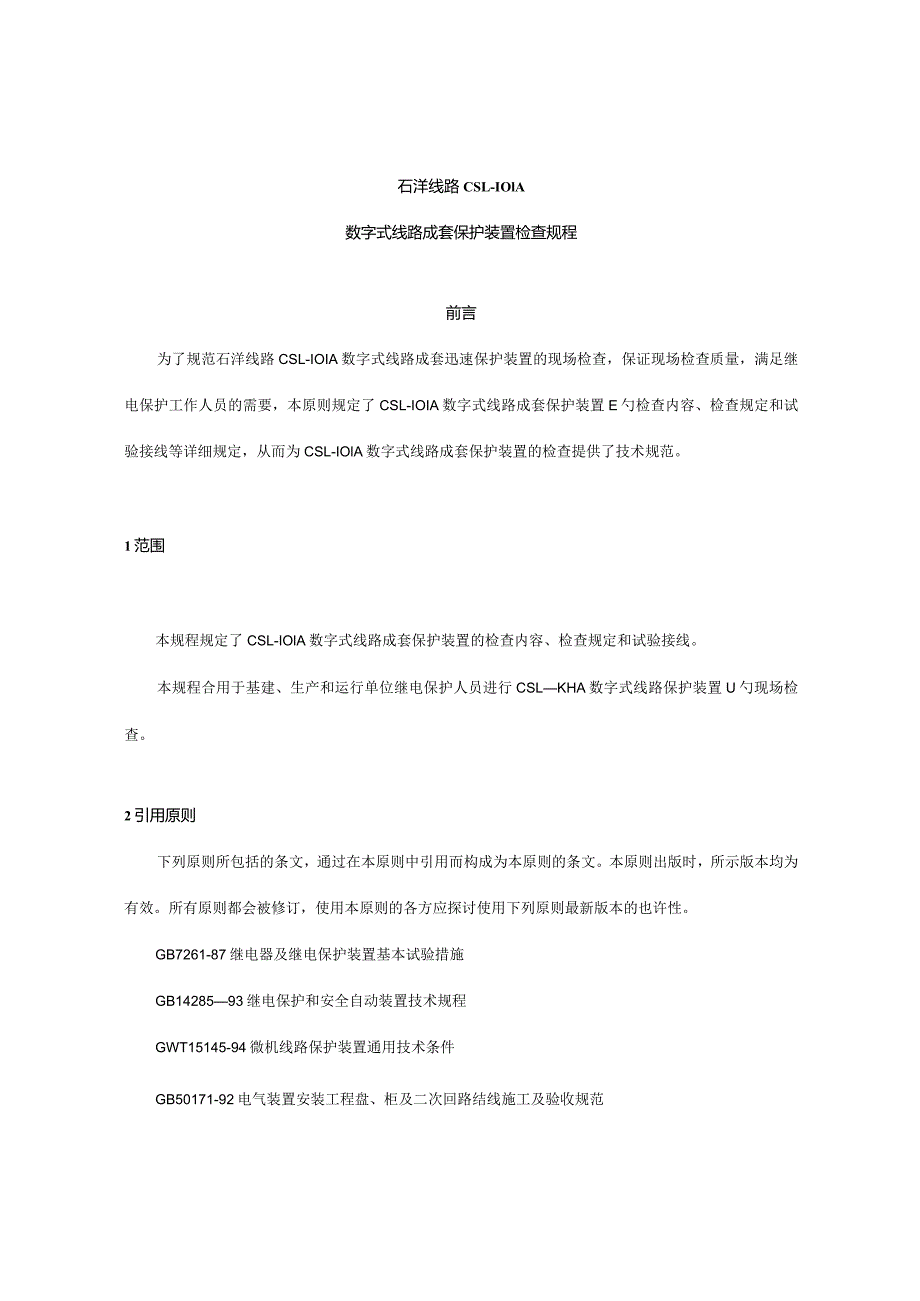

1、石洋线路CSL-IOlA数字式线路成套保护装置检查规程前言为了规范石洋线路CSL-IOIA数字式线路成套迅速保护装置的现场检查，保证现场检查质量，满足继电保护工作人员的需要，本原则规定了CSL-IOIA数字式线路成套保护装置E勺检查内容、检查规定和试验接线等详细规定，从而为CSL-IOlA数字式线路成套保护装置的检查提供了技术规范。1范围本规程规定了CSL-IOlA数字式线路成套保护装置的检查内容、检查规定和试验接线。本规程合用于基建、生产和运行单位继电保护人员进行CSLKHA数字式线路保护装置U勺现场检查。2引用原则下列原则所包括的条文，通过在本原则中引用而构成为本原则的条文。本原则出版时，

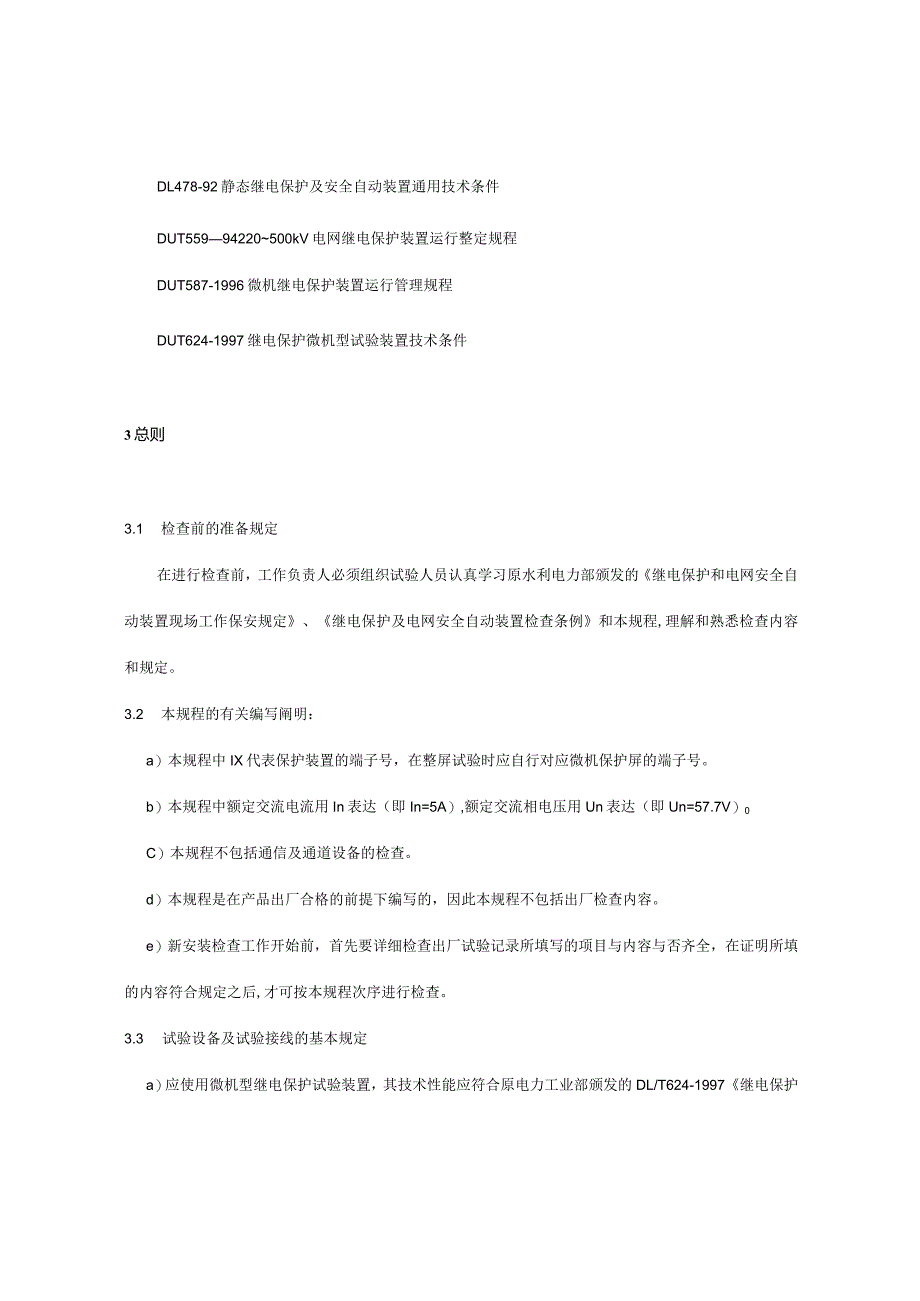

2、所示版本均为有效。所有原则都会被修订，使用本原则的各方应探讨使用下列原则最新版本的也许性。GB7261-87继电器及继电保护装置基本试验措施GB1428593继电保护和安全自动装置技术规程GWT15145-94微机线路保护装置通用技术条件GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范DL478-92静态继电保护及安全自动装置通用技术条件DUT55994220500kV电网继电保护装置运行整定规程DUT587-1996微机继电保护装置运行管理规程DUT624-1997继电保护微机型试验装置技术条件3总则3.1 检查前的准备规定在进行检查前，工作负责人必须组织试验人员认真学
3、习原水利电力部颁发的继电保护和电网安全自动装置现场工作保安规定、继电保护及电网安全自动装置检查条例和本规程,理解和熟悉检查内容和规定。3.2 本规程的有关编写阐明：a）本规程中IX代表保护装置的端子号，在整屏试验时应自行对应微机保护屏的端子号。b）本规程中额定交流电流用In表达（即In=5A）,额定交流相电压用Un表达（即Un=57.7V）0C）本规程不包括通信及通道设备的检查。d）本规程是在产品出厂合格的前提下编写的，因此本规程不包括出厂检查内容。e）新安装检查工作开始前，首先要详细检查出厂试验记录所填写的项目与内容与否齐全，在证明所填的内容符合规定之后,才可按本规程次序进行检查。3.3 试

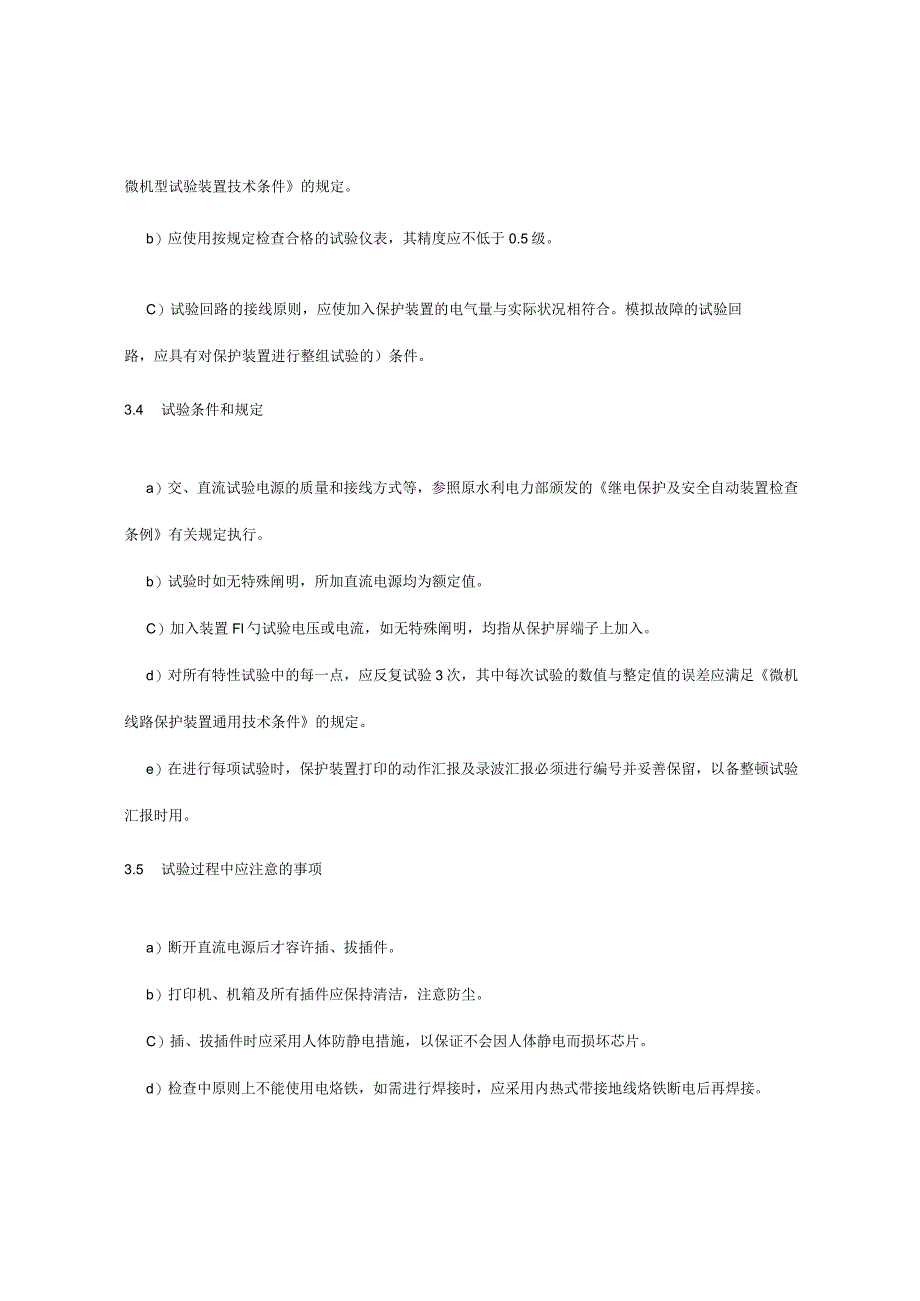

4、验设备及试验接线的基本规定a）应使用微机型继电保护试验装置，其技术性能应符合原电力工业部颁发的DL/T624-1997继电保护微机型试验装置技术条件的规定。b）应使用按规定检查合格的试验仪表，其精度应不低于0.5级。C）试验回路的接线原则，应使加入保护装置的电气量与实际状况相符合。模拟故障的试验回路，应具有对保护装置进行整组试验的）条件。3.4 试验条件和规定a）交、直流试验电源的质量和接线方式等，参照原水利电力部颁发的继电保护及安全自动装置检查条例有关规定执行。b）试验时如无特殊阐明，所加直流电源均为额定值。C）加入装置Fl勺试验电压或电流，如无特殊阐明，均指从保护屏端子上加入。d）对所有特
5、性试验中的每一点，应反复试验3次，其中每次试验的数值与整定值的误差应满足微机线路保护装置通用技术条件的规定。e）在进行每项试验时，保护装置打印的动作汇报及录波汇报必须进行编号并妥善保留，以备整顿试验汇报时用。3.5 试验过程中应注意的事项a）断开直流电源后才容许插、拔插件。b）打印机、机箱及所有插件应保持清洁，注意防尘。C）插、拔插件时应采用人体防静电措施，以保证不会因人体静电而损坏芯片。d）检查中原则上不能使用电烙铁，如需进行焊接时，应采用内热式带接地线烙铁断电后再焊接。e）应注意不要将插件插错位置。f）因试验需要临时短接或断开的端子，应逐一记录，并在试验结束后及时恢复。g）使用交流电源的电
6、子仪器（如示波器、亳秒计等）进行电路参数测量时，仪器测量端子与电源侧绝缘必须良好，仪器外壳应与保护屏（柜）在同一点接地。h）调试过程中若发既有问题，首先应确定存在问题的插件，对整个插件更换后，方可继续检查。i）打印机在通电状态下，不能强行转动走纸旋钮，走纸可通过打印机按键操作或停电后进行。j）检查本装置时还应具有下列资料:与现场安装保护装置实际状况一致的图纸、最新整定值告知单、上次试验记录及新安装检查记录；定期检查时新安装检查记录中项目不全的I，应根据需要补充进行有关项目的试验。4检查项目新安装检查、所有检查和部分检查的项目见表I。对于部分检查项目可视现场详细状况进行调整。表1新安装检查、所有
7、检查和部分检查项目检查项目新安装检查所有检查部分检查（年检）平常维护及检查1现场开箱检查2外观及接线检查2.1设备打扫及检查2.2装置整体检查3绝缘电阻检查4逆变电源检查1.1 1自启动性能检查1.2 输出电压值检查1.3 弱电系统各同路之间不共地检查5通电初步检查5.1 保护装置的通电自检5.2 检查键盘5.3 打印机与保护装置的联机试验5.4设置CPU状态5.5设置装置地址号5.6软件版本和程序校验码0检查5.7时钟H勺调整6定值整定6.1 定值区拨轮开关的功能检查6.2 整定值的整定6.3 整定值日勺失电保护功能检查6.4 软切换定值区的检查7开关量输入回路检查8开关量输出回路检查9模数
8、变换系统检查与调整9.1 零漂口勺检查与调整9.2 模拟量幅值精度的J检查与调整9.3 模拟量相位精度检查10录波插件检查11保护定值检查11.1高频保护11.1.1高频距离保护11.1.2高频零序方向保护11.1.3高频负序方向保护11.1.4高频突变量方向保护11.2距离保护11.2.1距离I段保护11.2.2距离11段和In段保护11.3零序保护12装置整组试验12.1 开关量输入回路整组试验12.2 整组动作时间测量1.1 3与本线路其他保护装置联动试验12.4 与断路器失灵保护配合联动试验12.5 与中央信号、远动装置或监控系统的联动试验12.6 保护装置带通道联调试验13传动断路器
9、试验14投入运行前工作15带负荷试验备注：1.所有检查周期：新安装的微机保护装置1年内进行1次，后来每隔6年进行1次。2 .部分检查周期：每隔12年进行1次。3 .表中有“”符号的项目表达规定进行检查。5检查规定5.1 现场开箱检查设备在现场开箱时如无继电保护人员在场，检查人员应负责执行规程以及协议中对设备开箱的有关规定，当设备移交运行部门时向继电保护部门做出交代。5.1.1 检查设备的完好性设备在现场开箱后，应立即检查设备与否完好无损。装置铭牌上额定电压、电流，跳、合闸电压、电流等与否符合规定。如有损坏或不符合规定的，应立即与制造厂协凋处理，当设备合格后方可安装。5.1.2 检查技术资料及备
10、品备件查对图纸资料、出厂试验记录及备品备件与否与装箱单一致。如不相符或不齐全，则应向厂家索取。5.1.3 检查产品的合格证检查产品的合格证。如无合格证，则应立即与制造厂家联络，规定制造厂家予以明确解释。5.2 外观及接线检查设备打扫及检查5.2.1.1保持保护装置的清洁。装置盘面、打印机应无灰尘；装置盘内的灰尘、杂物应在投运状态下，办理对应的工作票进行打扫。5.2.1.2巡回检查时应注意5.2.1.2.1控制台无异常信号打出。5.2.1.2.2保护装置液晶板显示正常，无异常告警打出。各回路插件上各信号灯指示与设备正常运行时一致。5.2.1.2.3打开柜门，应无异常声音及异味。5.2.1.2.4
11、设备正常运行时，石洋线CT端子箱、石洋线YH端子箱及现地各CT.PT等应无异常声音及异味。5.2.2装置整体检查a）保护装置口勺配置、标注应符合设计规定。b）保护装置各部件固定良好，装置外型应端正，无明显损坏及变形。C）各插件内部无积尘。各插件和插座之间定位良好，拔、插灵活，接触面光洁无损，插入深度合适，插件锁定后应无松动现象。大电流端子口勺短接片在插件插入时应能顶开。d）各插件上的元器件的外观质量、印刷电路无机械损伤或变形，焊接质量良好。e）各插件上H勺变换器、出口继电器及信号继电器固定螺丝应拧紧。f）检查装置的背板接线应无断线、短路和绕接良好，绕线柱上不容许有焊接现象。g）保护装置端子排质
12、量良好，接线连接可靠，标号清晰对的，数量与图纸相符。h）屏（柜）端子排安装位置对的，质量良好。所有导线截面符合规定，连线压接可靠，标号齐全，字迹清晰。i）所有连片的安装位置、打开方向对的，连片压接良好，标识应清晰，数量、标识与图纸相符。j）电缆H勺连接与图纸相符，施工质量良好，在端子排处压接可靠，导线绝缘无裸露现象。电缆及其接头应有明确的标识，且与图纸相符。k）端子排口勺接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢固，接地铜排应与变电所（或发电厂）的接地网相连。D保护装置的箱体必须经试验证明可靠接地。m）切换开关、按钮、键盘等应操作灵活、手感良好。n）查对装置出厂接线图与施工图，根据装置
13、出厂接线图查对保护屏（柜）内部接线，按施工图查对与有关设备的接线。0）按继电保护及电网安全自动装置检查条例中继电保护外部检查和电流互感器、电压互感器及其回路检查的对应项目检查。P）通入保护装置电流的方向，规定为由母线流向被保护线路为正方向。而通入保护装置的I电压与被保护线路母线电压同极性。并且电流、电压相别一致。零序电流、电压回路Il勺接线原则为:本装置零序电压的极性端应同电压互感器的开口三角极性端相连，不容许将310及3U0回路均反接。微机保护屏端子排中的IN端子（极性端）接电流互感器的极性端，IN端子（非极性端）接电流互感器的非极性端。微机保护屏端子排中的ULN端子（极性端，装置内部称3U
14、ON-1X79）接电压互感器开口三角R勺极性端，ULN端子（非极性端，装置内部称3UOL-1X80）接电压互感器开口三角的非极性端，而与电压互感器开口三角那端接地无关。5.3绝缘电阻检查5.3.1准备工作a）进行本项检查时，新安装检查时需在屏端子排处将所有外引线所有断开；定期检查时，按继电保护和电网安全自动装置现场工作保安规定规定的安全措施己所有完毕，收发信机及保护装置中的逆变电源开关均需置于“投入”位置。b）拔出VFC（表达模/数，下同），CPURCPU2、CPU3、CPU6（表达高频、距离、零序、录波,下同）、MMI（表达人机对话或接口，下同）插件，其他插件所有投入。C）屏上各连片置于“投入”位置。d）将打印机与微机保护的打印电缆线断开。5.3.2测试两回路之间及各回路对地口勺绝缘进行本试验前，应先检查保护装置内所有互感器的屏蔽层H勺接地线与否所有可靠接地，在本检查过程中此接地线均不应断开。测绝缘电阻时，施加摇表电压时间不少于5s,待读数稳定期，读取绝缘电阻值，其阻值均应不小于IOMQ。在屏端子排处分别短接如下端子:交流电压回路端子；交流电流回路端子；直流电源端子；跳闸、合闸、信号、失灵正电源端子：跳、合闸及启动失灵回路出口端子；信号输出回路端子；遥信触点端子；开关量输入端子；其他开出端子等，然后用IOoOV摇表
