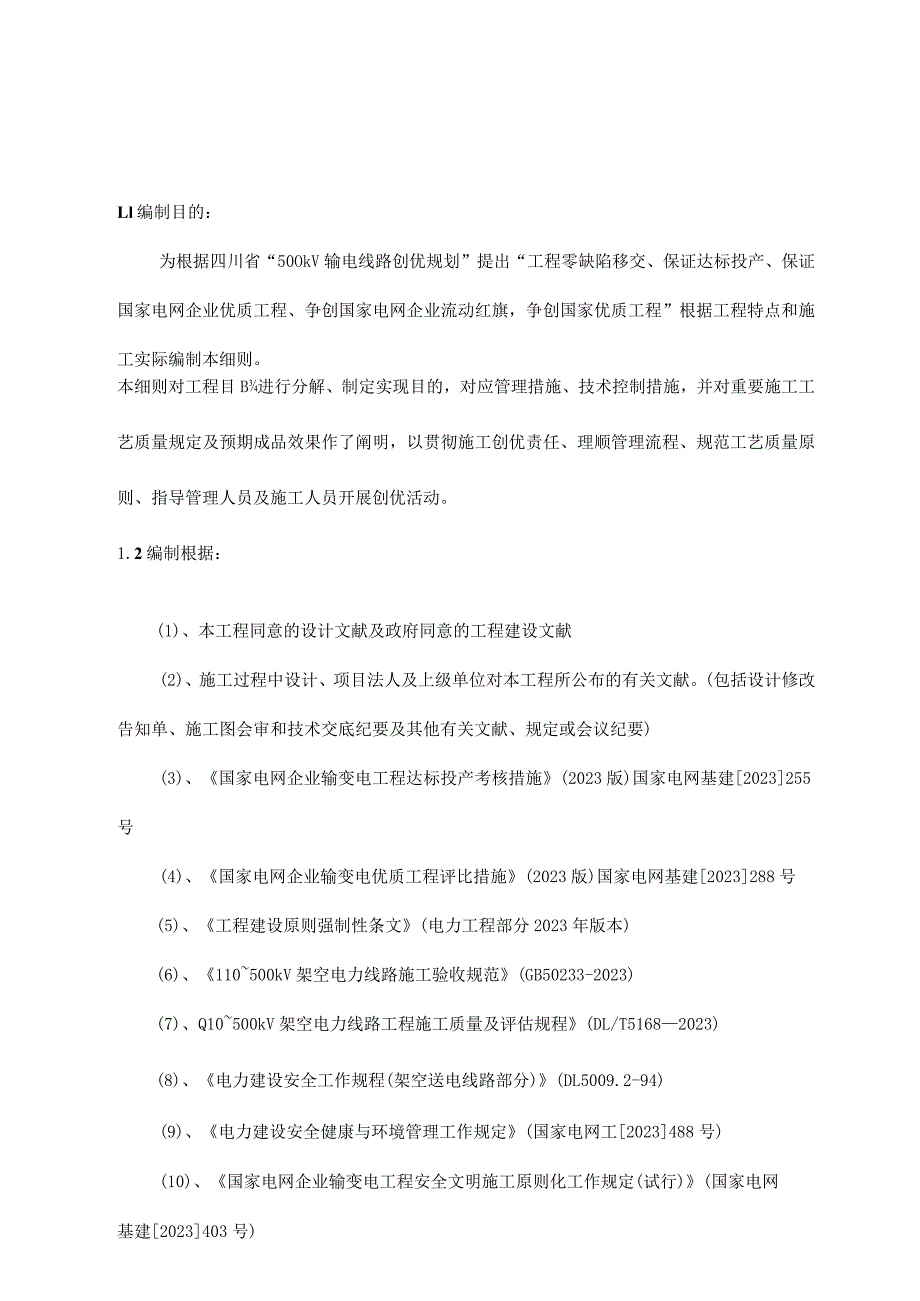

1、Ll编制目的：为根据四川省“50OkV输电线路创优规划”提出“工程零缺陷移交、保证达标投产、保证国家电网企业优质工程、争创国家电网企业流动红旗，争创国家优质工程”根据工程特点和施工实际编制本细则。本细则对工程目B进行分解、制定实现目的，对应管理措施、技术控制措施，并对重要施工工艺质量规定及预期成品效果作了阐明，以贯彻施工创优责任、理顺管理流程、规范工艺质量原则、指导管理人员及施工人员开展创优活动。1.2编制根据：(1)、本工程同意的设计文献及政府同意的工程建设文献(2)、施工过程中设计、项目法人及上级单位对本工程所公布的有关文献。(包括设计修改告知单、施工图会审和技术交底纪要及其他有关文献、规
2、定或会议纪要)(3)、国家电网企业输变电工程达标投产考核措施(2023版)国家电网基建2023255号(4)、国家电网企业输变电优质工程评比措施(2023版)国家电网基建2023288号(5)、工程建设原则强制性条文(电力工程部分2023年版本)(6)、110500kV架空电力线路施工验收规范(GB50233-2023)(7)、Q10500kV架空电力线路工程施工质量及评估规程(DL/T51682023)(8)、电力建设安全工作规程(架空送电线路部分)(DL5009.2-94)(9)、电力建设安全健康与环境管理工作规定(国家电网工2023488号)(10)、国家电网企业输变电工程安全文明施工原

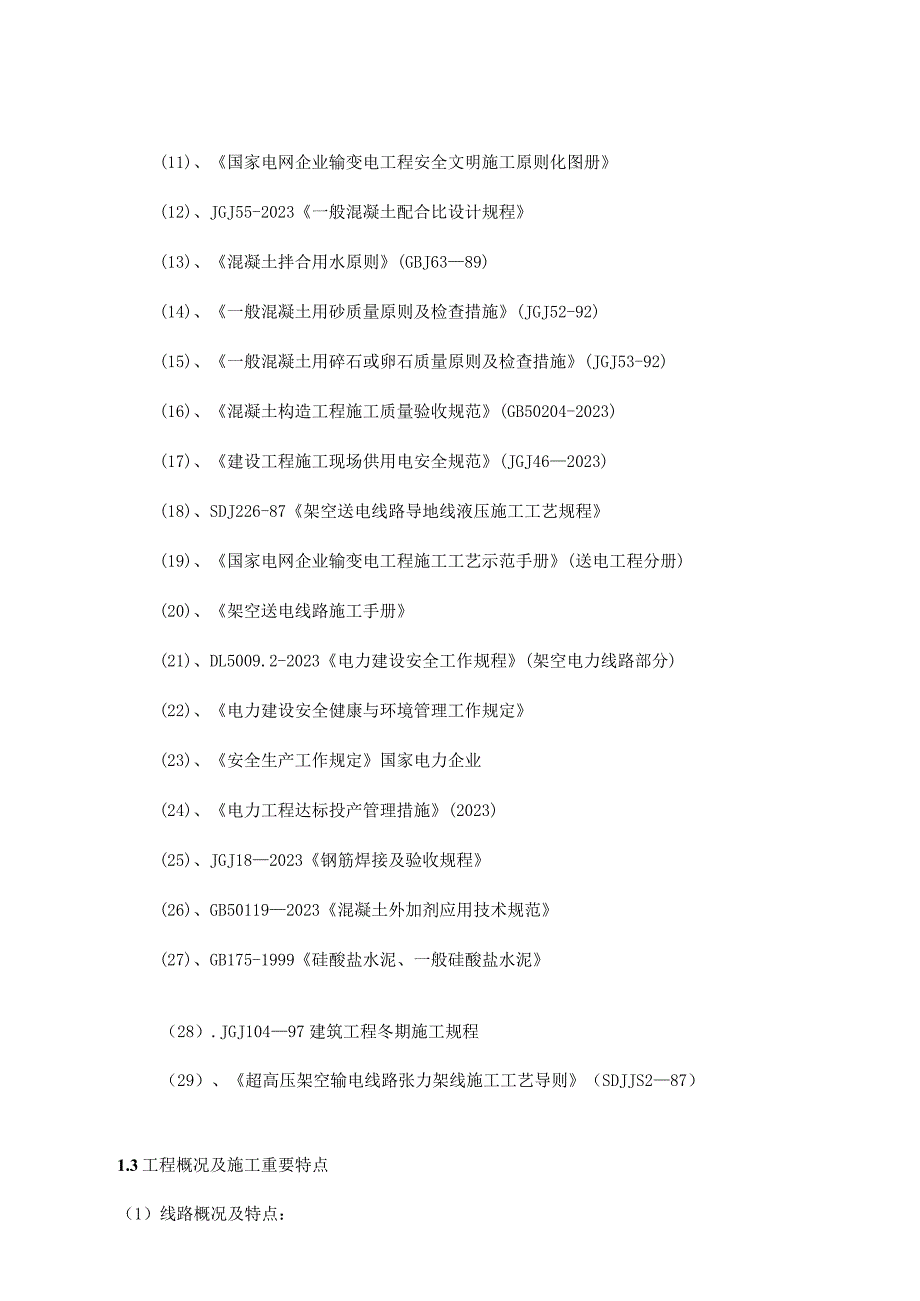

3、则化工作规定(试行)(国家电网基建2023403号)(11)、国家电网企业输变电工程安全文明施工原则化图册(12)、JGJ55-2023一般混凝土配合比设计规程(13)、混凝土拌合用水原则(GBJ6389)(14)、一般混凝土用砂质量原则及检查措施(JGJ52-92)(15)、一般混凝土用碎石或卵石质量原则及检查措施(JGJ53-92)(16)、混凝土构造工程施工质量验收规范(GB50204-2023)(17)、建设工程施工现场供用电安全规范(JGJ462023)(18)、SDJ226-87架空送电线路导地线液压施工工艺规程(19)、国家电网企业输变电工程施工工艺示范手册(送电工程分册)(20

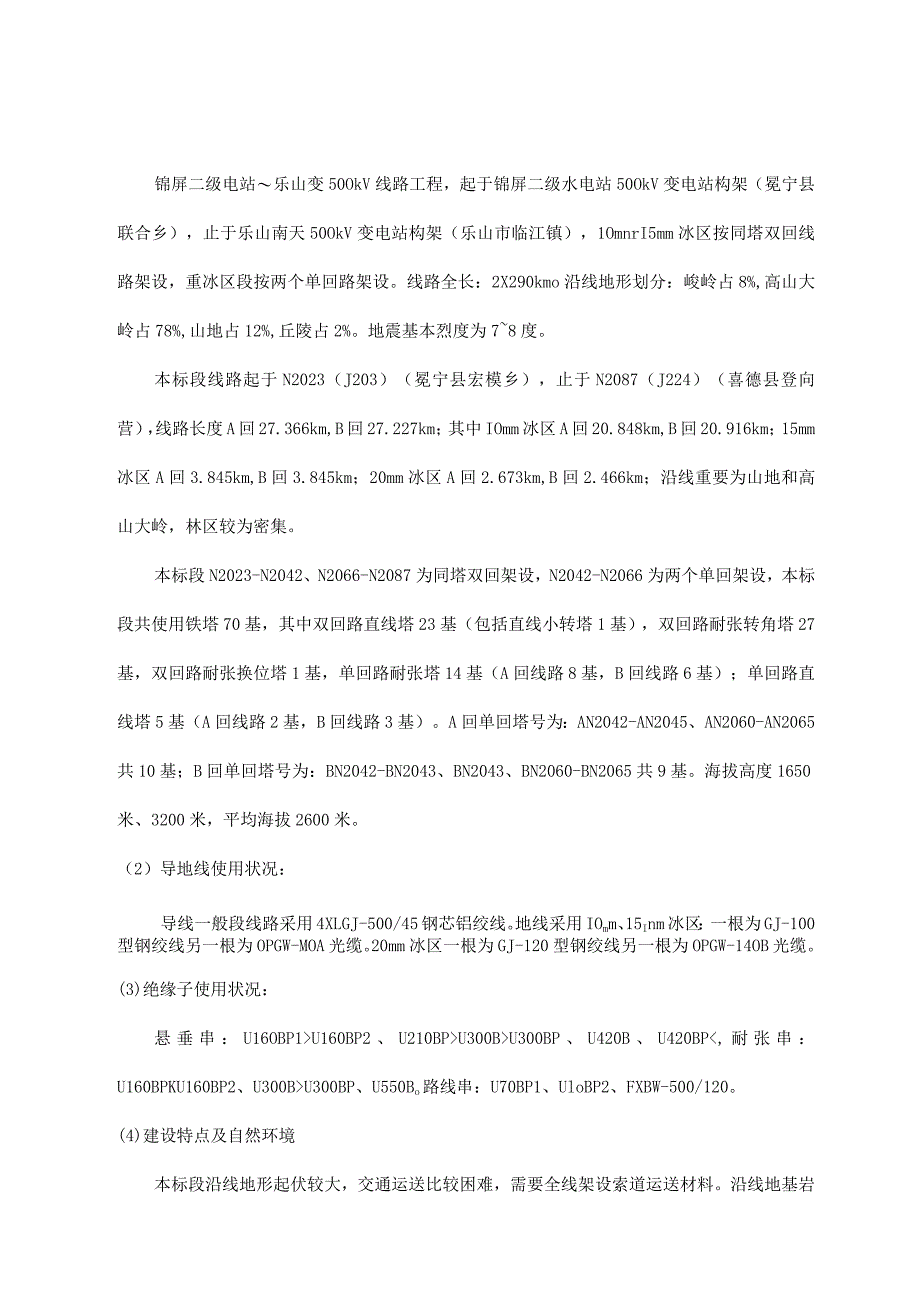

4、)、架空送电线路施工手册(21)、DL5009.2-2023电力建设安全工作规程(架空电力线路部分)(22)、电力建设安全健康与环境管理工作规定(23)、安全生产工作规定国家电力企业(24)、电力工程达标投产管理措施(2023)(25)、JGJ182023钢筋焊接及验收规程(26)、GB501192023混凝土外加剂应用技术规范(27)、GB175-1999硅酸盐水泥、一般硅酸盐水泥（28）.JGJ10497建筑工程冬期施工规程（29）、超高压架空输电线路张力架线施工工艺导则（SDJJS287）1.3工程概况及施工重要特点（1）线路概况及特点：锦屏二级电站乐山变50OkV线路工程，起于锦屏二级
5、水电站50OkV变电站构架（冕宁县联合乡），止于乐山南天50OkV变电站构架（乐山市临江镇），1OmnrI5mm冰区按同塔双回线路架设，重冰区段按两个单回路架设。线路全长：2X290kmo沿线地形划分：峻岭占8%,高山大岭占78%,山地占12%,丘陵占2%。地震基本烈度为78度。本标段线路起于N2023（J203）（冕宁县宏模乡），止于N2087（J224）（喜德县登向营），线路长度A回27.366km,B回27.227km；其中IOmm冰区A回20.848km,B回20.916km；15mm冰区A回3.845km,B回3.845km；20mm冰区A回2.673km,B回2.466km；沿线重
6、要为山地和高山大岭，林区较为密集。本标段N2023-N2042、N2066-N2087为同塔双回架设，N2042-N2066为两个单回架设，本标段共使用铁塔70基，其中双回路直线塔23基（包括直线小转塔1基），双回路耐张转角塔27基，双回路耐张换位塔1基，单回路耐张塔14基（A回线路8基，B回线路6基）；单回路直线塔5基（A回线路2基，B回线路3基）。A回单回塔号为：AN2042-AN2045、AN2060-AN2065共10基；B回单回塔号为：BN2042-BN2043、BN2043、BN2060-BN2065共9基。海拔高度1650米、3200米，平均海拔2600米。（2）导地线使用状况：
7、导线一般段线路采用4XLGJ-500/45钢芯铝绞线。地线采用IOmm、15Inm冰区：一根为GJ-100型钢绞线另一根为OPGW-MOA光缆。20mm冰区一根为GJ-120型钢绞线另一根为OPGW-14OB光缆。(3)绝缘子使用状况：悬垂串：U16OBP1U160BP2、U210BPU300BU300BP、U420B、U420BPU300BP、U550Bo路线串：U70BP1、UloBP2、FXBW-500/120。(4)建设特点及自然环境本标段沿线地形起伏较大，交通运送比较困难，需要全线架设索道运送材料。沿线地基岩石以砂岩、坚岩为主。地质以岩石，松沙石、坚土、一般土为主，岩石、泥水、基坑、
8、水坑掏挖基坑施工难度大。沿线树木、果园较多，地表植被茂盛，树木砍伐工作量大。气候夏天炎热冬季寒冷，一年中多雨、多雪，高海拔气候异常。本标段最大设计风速30ms,覆冰IoInn1、15mm20mm。(5)本工程线路跨越及改造状况本线路跨越安宁河1次、220KV电力线1次、IlOKV电力线1次、35KV线路2次、IOKV线路3次、低压线路4次、通讯线7次、公路1次、机耕道5次、林，汽车运距20km,人力抬运距离：1.5km。(6)施工条件与社会环境分析施工条件：本标段走廊位于四川省凉山州冕宁县和喜德县辖区内，原途地貌为高山大岭和峻岭地带，可运用公路较少且路面狭窄，施工材料运送困难。针对上述状况，应
9、及早修筑及拓宽道路，并采用汽车运送、人力小运送及全线架设索道运送相结合的措施进行材料运送。对外民事协调工作本工程交叉跨越频繁，跨越房屋、树木、果园等较处，青赔问题突出，施工前还要深入加大协调力度，以保证施工时不出现施工阻拦问题。尤其是本标段交叉跨越了高速公路、国道、电力线路、河、塘等这是本工程施工较为关键和复杂的方面，施工前应提前做好对外协调工作，并编制切实可行的跨越施工方案保证工程的顺利开展。施工现场环境保护施工过程中环境保护工作直接波及到当地农民的利益，因此施工过程中必须注意现场的自然环境保护和恢复工作，严格贯彻贯彻国家电网企业的各项规定规定，推行“绿色环境保护型”工程，尽量减少对环境的破
10、坏，在施工中要做到砂、石、水泥尽量不落地，用铺垫彩条布材料的措施，保证砂、石、水泥料的与地面的隔离；同步要尽量减少临时占地，减少植被破坏；土石方开挖时应按照设计规定施工，对于降基面、护坡、鱼塘等状况下的施工，应首先与设计单位保持保持联络，尽量做到保留原有的地形和自然植被，防止水土流失；土石方按规定堆放，并做防护坎；施工完毕后，做到“工完、料尽、场地清、不留后遗症”的规范化文明施工。交通运送状况本工程装置性材料、综合材料、砂、石采用汽车、索道、骡马、人力四种方式；尽量运用农村机耕道。要与乡、村、社及农民协调好交通的赔偿费，做到友好施工。2.工程创优目的2.1 施工质量目的工程质量满足国家及行业施
11、工验收规范、原则及质量检查评估原则的规定。(1) .接地极工程:土建部分:分项、分部工程合格率为100%,单位工程优良率为100%,观感得分率290%；安装工程：分项及分部工程合格率为100%,单位工程优良率为100%。(2) .接地极线路工程：分项工程合格率100%,分部工程优良率100%,单位工程优良率100%。2.2 施工安全目的不发生人身轻伤及以上安全事故，轻伤负伤率W5%。；不发生一般施工机械设备损坏事故。不发生因施工原因导致的电网非正常停电事故。不发生负重要责任的交通事故。不发生垮塌事故。(6)不发生火灾事故。不发生环境污染事故。不发生因工程建设而导致的电网意外停电或电网解裂事故。
12、2. 3文明施工和环境保护根据国家电网企业输变电工程安全文明施工原则化规定规定，创立“文明施工示范工地”，树立国家电网企业输变电工程安全文明品牌形象：”设施原则、行为规范、施工有序、环境整洁”。现场的安全文明施工设施、安全标识标志、绿色施工等各个方面必须到达国家电网企业输变电工程安全文明施工原则化规定中的有关规定。安全标示、标志清晰规范，实行办公区、加工区和施工区域的分区隔离。土建和电气协同作业时，综合考虑整体规划、交叉作业、工序交接等关键环节的文明施工规定。环境保护、水土保持、安全、劳动卫生等各项工作应满足有关政府主管部门的管理规定及验收原则。不发生环境污染事故，污染按规定排放，污水深沉排放
13、合格率100%,施工噪声不超标等。2.4工期和投资目的根据协议工期规定，合理组织施工，严格关键工序控制，保证工程准期竣工,具有移交条件。根据工程进度，及时编制工程用款计划；根据工程现场实际状况，及时提出合理B变更申请，防止导致不必要的资源浪废。本工程计划2023年5月1日动工，2023年12月30日完毕基础施工，2023年5月30日完毕铁塔组立，2023年12月30日竣工投运。2.5工程档案管理目的所有施工记录、质量保证资料、质量关键控制环节的数码照片等工程档案与施工进度同步形成，归档及时，数据精确、真实可靠、完整洁全，满足协议及工程档案管理规定。3、工程创优管理措施3.1制度保证措施为实现本
14、工程创优目的，针对工程特点及管理规定，编制如下质量保证制度并在工程施工全过程认真贯彻，以保证多种质量控制措施的有效执行并获得预期效果:施工质量工作责任和奖惩制度等质量管理制度；施工图会审及技术交底制度等技术管理制度；原材料检查、试验，设备开箱、交接，及跟踪等物质管理制度；（4）施工质量检查、检查、不合格品纠正制度；隐蔽工程验收制度；（6）设计变更及材料代用管理制度；计量器具管理制度；（8）质量事故汇报及处理制度；档案管理制度。为有效完毕工程质量和安全目的，施工项目部同步认真制定项目经理部、施工驻地、现场材料站、施工现场管理制度，以及文明施工管理制度、消防管理制度、安全文明施工管理制度。通过这些
