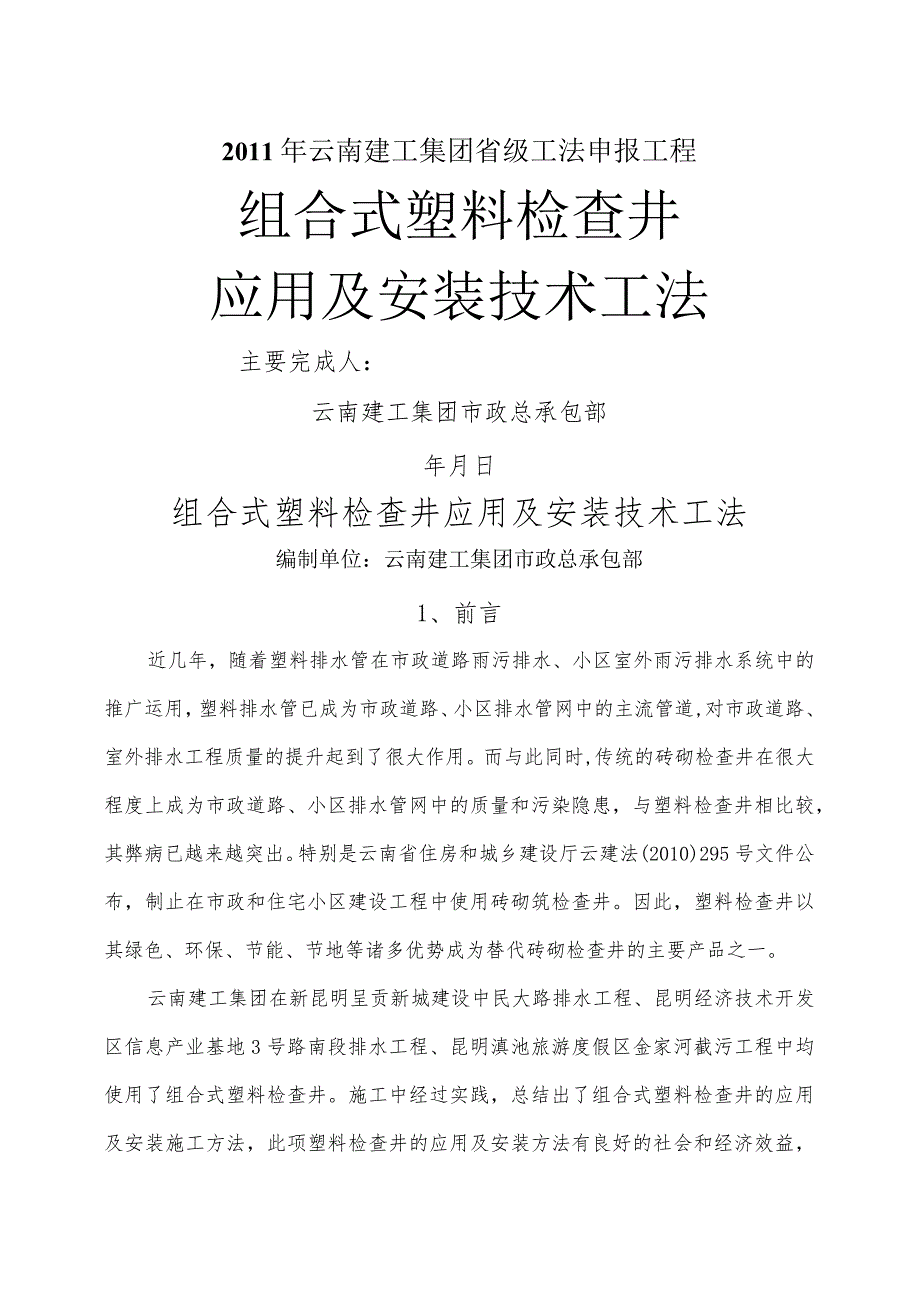

1、2011年云南建工集团省级工法申报工程组合式塑料检查井应用及安装技术工法主要完成人：云南建工集团市政总承包部年月日组合式塑料检查井应用及安装技术工法编制单位：云南建工集团市政总承包部1、前言近几年，随着塑料排水管在市政道路雨污排水、小区室外雨污排水系统中的推广运用，塑料排水管已成为市政道路、小区排水管网中的主流管道,对市政道路、室外排水工程质量的提升起到了很大作用。而与此同时,传统的砖砌检查井在很大程度上成为市政道路、小区排水管网中的质量和污染隐患，与塑料检查井相比较，其弊病已越来越突出。特别是云南省住房和城乡建设厅云建法(2010)295号文件公布，制止在市政和住宅小区建设工程中使用砖砌筑检

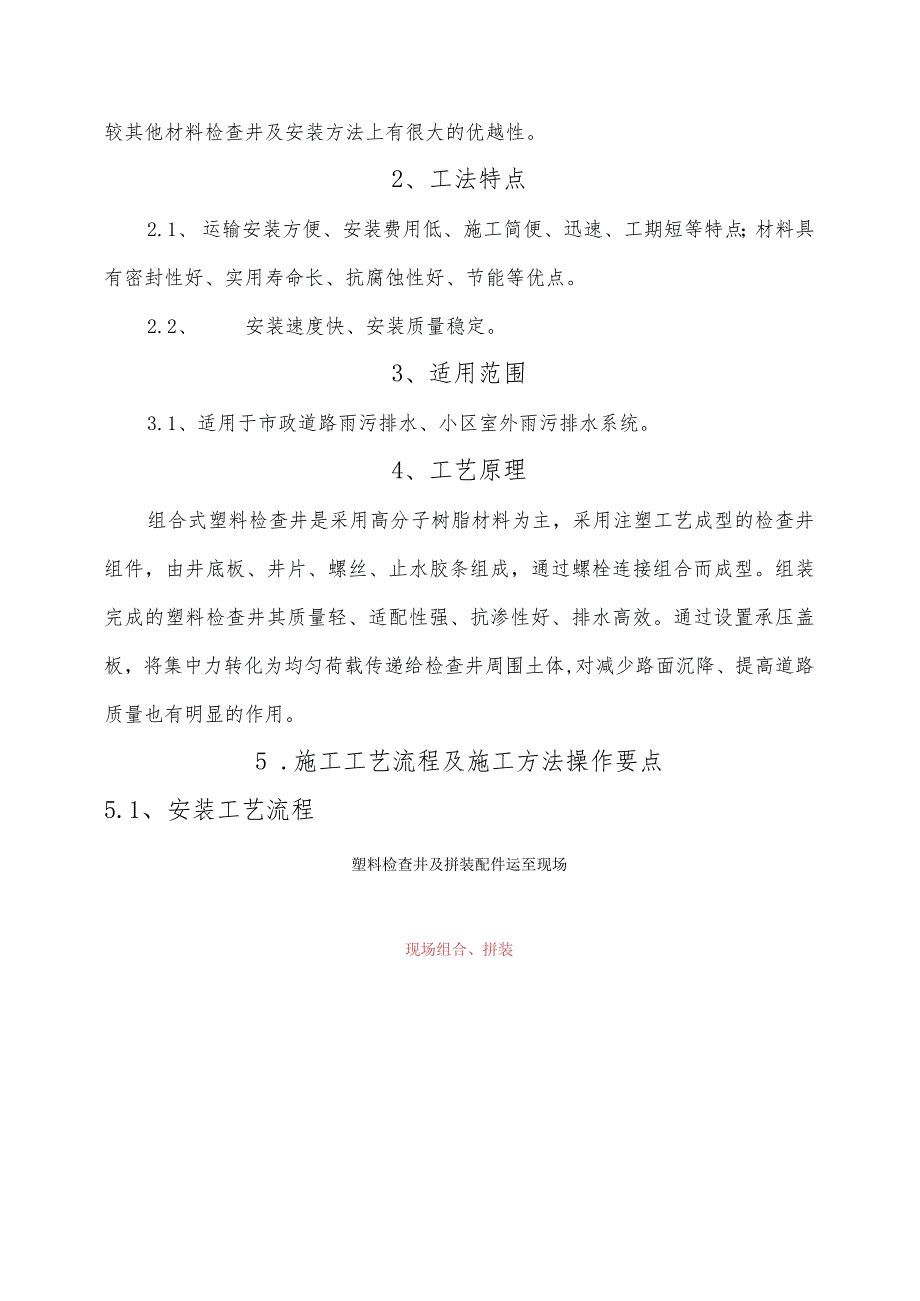

2、查井。因此，塑料检查井以其绿色、环保、节能、节地等诸多优势成为替代砖砌检查井的主要产品之一。云南建工集团在新昆明呈贡新城建设中民大路排水工程、昆明经济技术开发区信息产业基地3号路南段排水工程、昆明滇池旅游度假区金家河截污工程中均使用了组合式塑料检查井。施工中经过实践，总结出了组合式塑料检查井的应用及安装施工方法，此项塑料检查井的应用及安装方法有良好的社会和经济效益，较其他材料检查井及安装方法上有很大的优越性。2、工法特点2.1、 运输安装方便、安装费用低、施工简便、迅速、工期短等特点；材料具有密封性好、实用寿命长、抗腐蚀性好、节能等优点。2.2、 安装速度快、安装质量稳定。3、适用范围3.1、

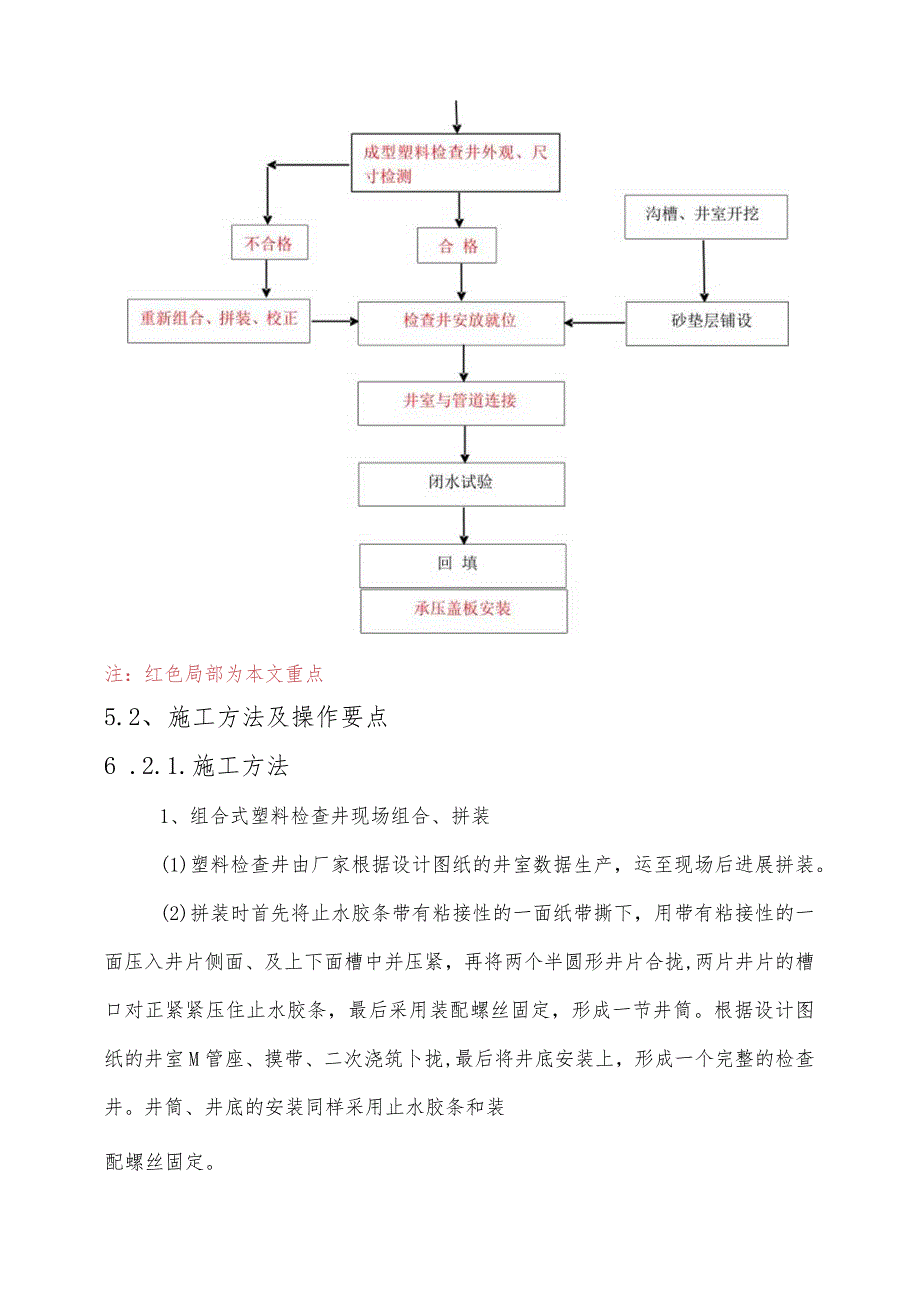

3、适用于市政道路雨污排水、小区室外雨污排水系统。4、工艺原理组合式塑料检查井是采用高分子树脂材料为主，采用注塑工艺成型的检查井组件，由井底板、井片、螺丝、止水胶条组成，通过螺栓连接组合而成型。组装完成的塑料检查井其质量轻、适配性强、抗渗性好、排水高效。通过设置承压盖板，将集中力转化为均匀荷载传递给检查井周围土体,对减少路面沉降、提高道路质量也有明显的作用。5 .施工工艺流程及施工方法操作要点5.1、 安装工艺流程塑料检查井及拼装配件运至现场现场组合、拼装注：红色局部为本文重点5.2、 施工方法及操作要点6 .2.1.施工方法1、组合式塑料检查井现场组合、拼装(1)塑料检查井由厂家根据设计图纸的井
4、室数据生产，运至现场后进展拼装。(2)拼装时首先将止水胶条带有粘接性的一面纸带撕下，用带有粘接性的一面压入井片侧面、及上下面槽中并压紧，再将两个半圆形井片合拢,两片井片的槽口对正紧紧压住止水胶条，最后采用装配螺丝固定，形成一节井筒。根据设计图纸的井室M管座、摸带、二次浇筑卜拢,最后将井底安装上，形成一个完整的检查井。井筒、井底的安装同样采用止水胶条和装配螺丝固定。井片安装胶条合拢装配底面螺丝装配侧面螺丝井筒成型井室井片及井底井片安装侧面胶条安装底面胶条装配侧面螺丝装配底面螺丝成型检查井2、成型塑料检查井外观、尺寸检测（1）外观检测1）检查井的内外外表应光滑平整，无气泡、变形、裂口、脱皮和明显的
5、痕纹、凹陷，且色泽基本一致，接口完好，无破损变形。2）对外观质量不符合要求的塑料检查井，严禁使用。应在问题和缺陷处做好记号，退回生产厂商，由生产商更换合格的产品。（2）尺寸检测1）塑料检查井的规格尺寸均应符合设计施工图的要求，并根据检查井的编号进展核实。检查井尺寸偏差应符合DBJ53/T-25-2010?塑料排水检查井应用技术规程？表8.1.2的规定。表8.1.2塑料检查井允许偏差（mm）井筒内径高度孔口直径垂直度偏转角+10,-1520+10,-152%H22)对于尺寸不符合要求的塑料检查井，应进展校正。尺寸偏差较大无法校正的，应拆开重新组合、拼装。3、砂垫层铺设(1)在沟槽、井室开挖完成后
6、，经监理工程师验收合格后，即可进展砂垫层铺设，砂垫层采用IOCnI厚的中粗砂，砂中石子粒径不大于4cm。垫层必须浇少量水并用打夯机人工夯实，压实度到达85%以上。铺设砂垫层压实取样4、检查井安放就位将拼装好的检查井按设计图纸对应的井位依次安放即可。安放时垫层必须平整，防止检查井倾斜。(1)安放检查井前，应检查砂垫层是否平整。采用2米长的水平尺检测，如垫层不平整，应采用垫层同等材料找平并夯实，使垫层平整，保证检查井安放后不倾斜。(2)由于塑料检查井自身重量较轻，所以安放时可采用人工安放，以降低安装成本。安放时采用柔韧性好的吊绳进展，不得采用钢丝绳和链条,应保证井室垂直、平衡下降下井井室安放就位、
7、调整5、井室与管道连接塑料检查井与HDPE中空壁缠绕管采用热熔带连接，连接时首先用湿毛巾将距管端50Cnl之内的局部及检查井预留口擦干净，不得有灰尘和泥沙，待水汽蒸发枯燥后将管与井室预留口的对接处用液化气喷枪沿接口周围均匀加热，温度控制在809（C,然后将热熔带贴上固定，再用喷枪对热熔带均匀加热（约120C）,并用滚刷从热熔带一端开场滚平，排出热熔带与管之间的空气，以防渗水。重复对热熔带均匀加热和滚平，直至热熔带与管道完全粘贴。井室与管道对接井室与管道连接热熔带连接热熔带连接安装完成的塑料检查井应符合DBJ53/T-25-2010?塑料排水检查井应用技术规程？表8.2.2的规定。表822检查井
8、安装允许偏差工程允许偏差检验频率检验方法范围点数井底标高+IOmm-20mm井中心2水准仪测量井中心偏差15mm井中心1经纬仪测量井筒直径变形0.04Do井壁2钢尺测量井壁垂直度2%H井壁4垂线、钢尺测量井口标高10mm井口2水准仪测量连接收径（内径）+10mm-15mm每个孔口2钢尺测量连接收径（标高）+IOmm-20mm每个孔内底I水准仪测量连接收径（偏转角）20每个支管I经纬仪测量6、闭水试验闭水试验开场前需检查管道及检查井外观质量，保证外观质量合格，保持管道、检查井未回填和沟槽内无积水。试验应根据施工进度分段进展，一般为三井两段管为一段。试验时,将试验段管道两端检查井的管口及预留口封堵
9、，封堵采用厂家提供的专用橡胶囊封堵，不得渗水，封堵完毕后向闭水段检查井内注水。试验段上游设计水头不超过管顶内壁时，试验水头为试验段上游管顶内壁加2米计；试验段上游设计水头超过管顶内壁时，试验水头为试验段上游设计水头加2米计。在管道灌满水经过24小时后，当试验水位达规定水位开场计时，观察管道的渗水量（观测时间不少于30分钟），直至观测完毕时，应不断地向试验管段内补水，保持试验水头恒定。最后渗水量到达标准要求后，报监理工程师审批。实际渗水量按下式计算：q=WT.Lq一实际渗水量L（min.m）W-补水量（L）T一实际渗水观测时间（Inin）1.一试验管段的长度5）7、井室回填井室周边采用石面砂回填
10、（压实度290%）,回填高度至井筒顶距离15cio回填时四周应对称均匀回填，防止挤偏检查井。井室四周的回填必须用人工回填、夯实，严禁使用机械推土滚压回填Q回填应分层对称回填、夯实以确保检查井不产生倾斜、位移。每层虚铺厚度不超过20cm,用打夯机反复夯实。每层回填完成必须经工程部试验员和监理工程师验收方可回填下一层。井室周边回填石面砂8、承压盖板的安装塑料检查井构造刚度相对较小，不能直接承受汽车轮压等集中力作用，需要设置承压盖板，将集中力转化为均匀荷载传递给检查井周围土体。承压盖板采用预制圆形直径为2.2m预留口65cm的C20钢筋混凝土板,厚度为15cm。下设一层IOcm厚的碎石垫层和一层15
11、cm厚的C20混凝土垫层。安装时应保证承压盖板与井筒间留设IOCnl的间隙，使荷载不直接作用在检查井上。承压盖板安装示意图承压盖板安装5.2.2、操作要点1、检查井拼装时必须保证止水胶条完好无损，且两片井片的槽口对正紧紧压住止水胶条，装配螺丝固定必须稳固。2、检查井拼装完成后应重点检查井室的外观和尺寸是否合格。3、安放检查井时，必须保证砂垫层平整，保证检查井安放后不倾斜。4、井室四周的回填必须用人工分层对称回填、夯实，严禁使用机械推土滚压回填，确保检查井不产生倾斜、位移。5、承压盖板安装时应保证盖板与井筒间留设IOCnI的间隙，使荷载不直接作用在检查井上。6、设备配置、劳动力组织设备最小配置表
12、序号机械各称及型号单位数量备注1挖掘机320台1沟槽开挖2装载机台1沟槽回填、盖板安装3自卸汽车辆按需确定井室、砂石料等运输4水平尺把2垫层平整度检查5全站仪台1平面控制6水准仪台1高程控制7蛙跳式打夯机A3回填夯实8钢卷尺(5m)把5井室尺寸等检查9液化气喷枪套1热熔连接10柔性麻绳根3下井劳动力组织情况表序号工种数量备注1技术员2人测量控制2现场管理员1人现场协调管理3质量员1人质量管理4安全员1人安全管理5普工10-20人井室安装、安管、回填7、质量控制措施7.1 工程质量控制标准?埋地塑料排水管道工程技术规程？(CJJl43-2010)?塑料排水检查井应用技术规程？(DBJ53/T-2
13、5-2010)?给水排水管道工程施工及验收标准？(GB50268-2008)7.2 、工程质量控制措施建设、健全质量保证体系，成立质量控制小组，实行全员全过程质量控制。坚决实行质量“三检制度，严格控制每一道工序施工质量。4班组返工班组自检I班组返工不合格工程质量管理人员检查1 f-合格不合格监理工程师验收合格1.1.1 加强对进场塑上逑3!吧，内外外表应光滑平整，无气泡、变形、裂口、脱皮和明显的痕纹、凹陷，且色泽基本一致，接口完好，无破损变形。进场的各种原材料应按规定做好抽样检查，严禁使用不合格材料。1.1.2 2.2塑料检查井的拼装应严格按照厂家提供的指导书完成，必须保证止水胶条完好无损，两
