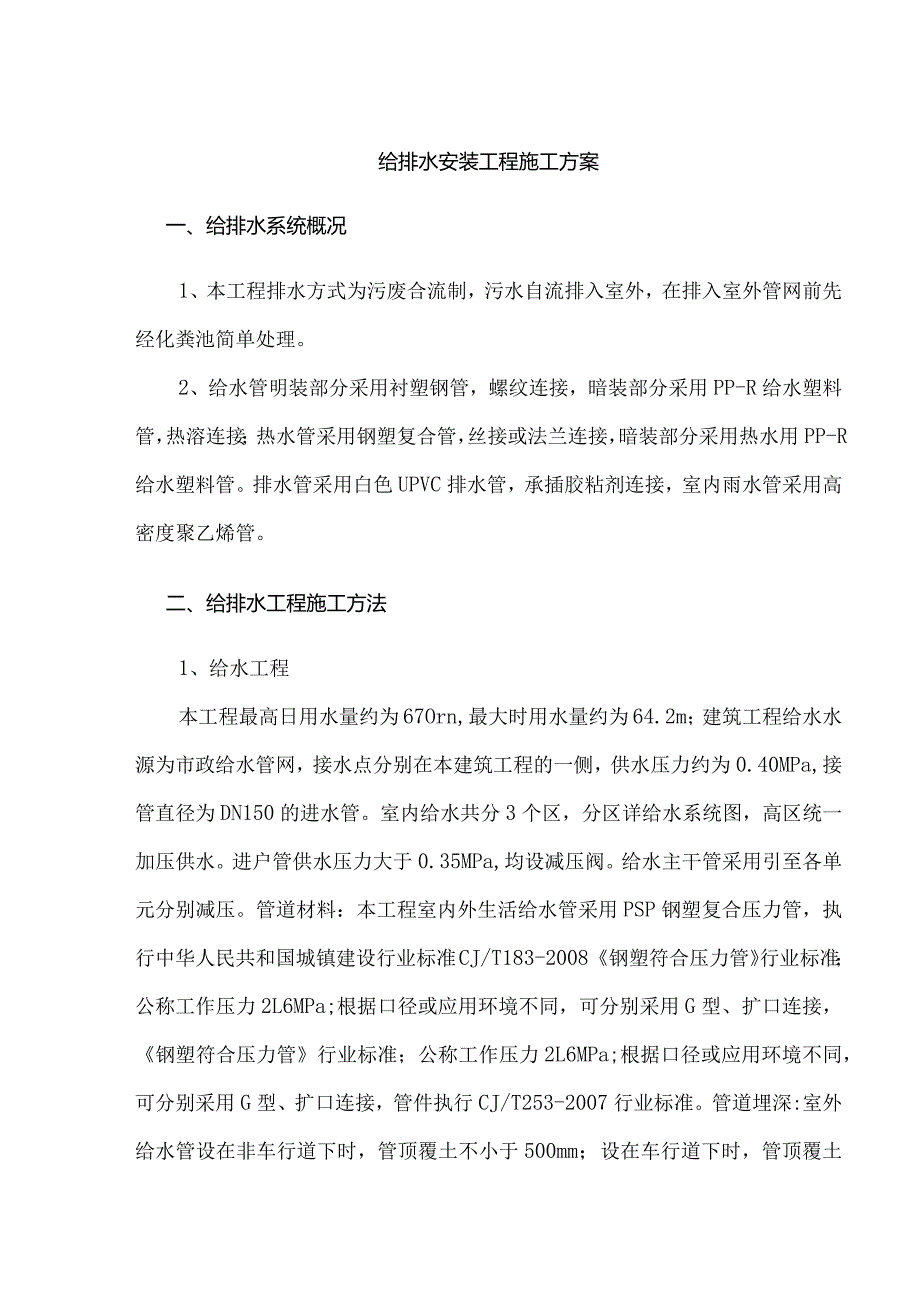

给排水安装工程施工方案.docx_第1页
第1页 / 共5页

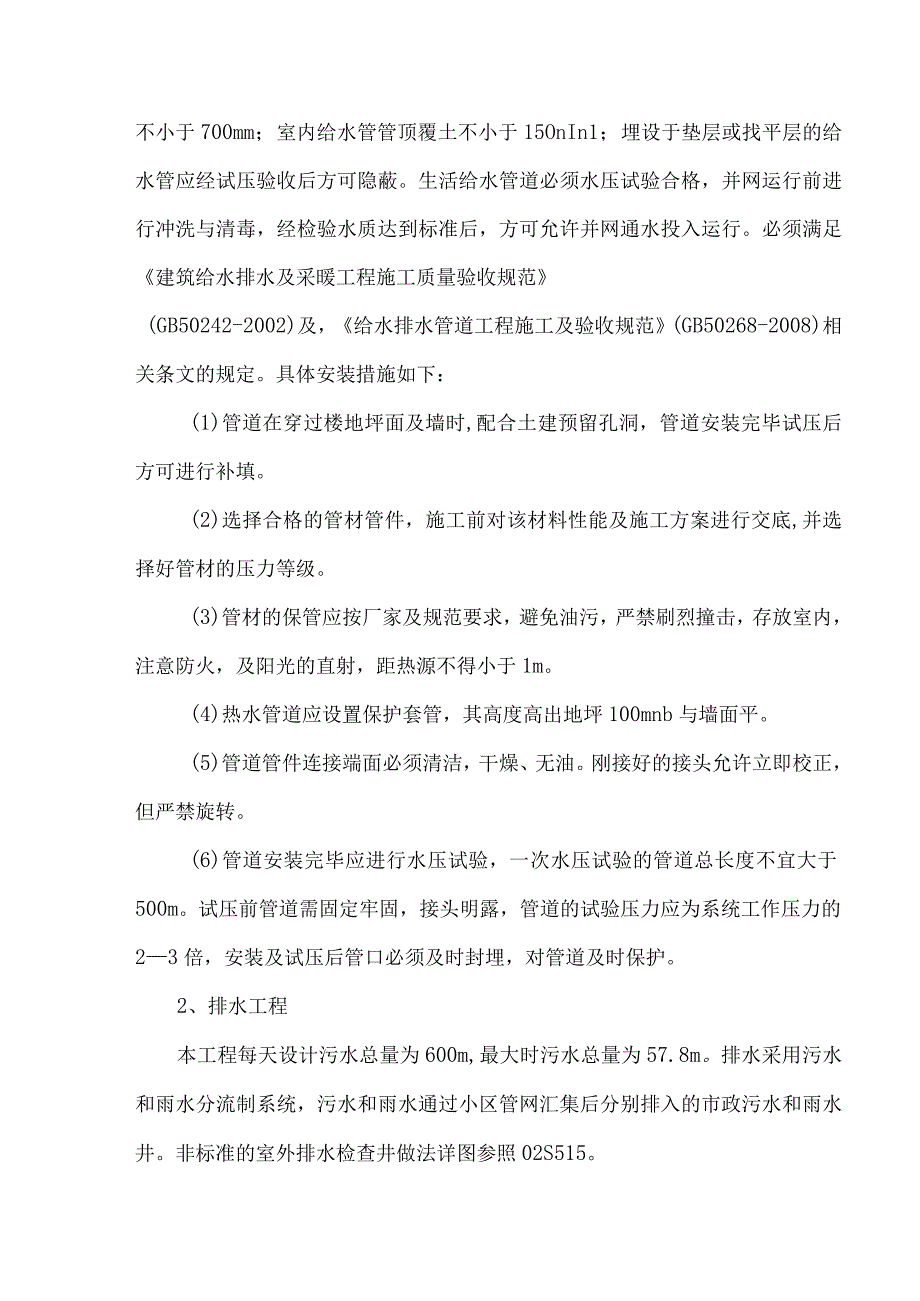

给排水安装工程施工方案.docx_第2页
第2页 / 共5页

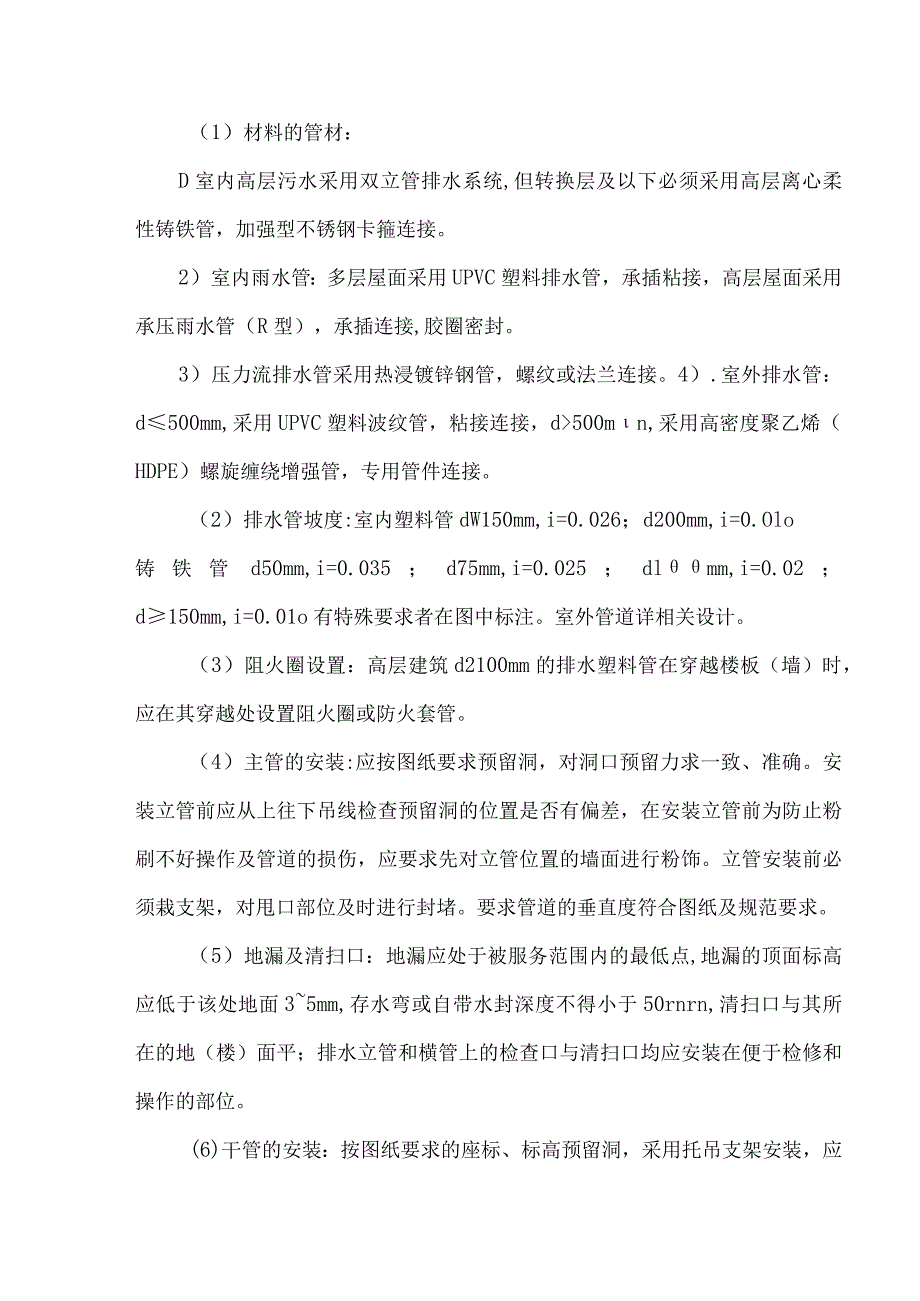

给排水安装工程施工方案.docx_第3页
第3页 / 共5页
给排水安装工程施工方案.docx_第4页
第4页 / 共5页
给排水安装工程施工方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《给排水安装工程施工方案.docx》由会员分享,可在线阅读,更多相关《给排水安装工程施工方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、给排水安装工程施工方案一、给排水系统概况1、本工程排水方式为污废合流制,污水自流排入室外,在排入室外管网前先经化粪池简单处理。2、给水管明装部分采用衬塑钢管,螺纹连接,暗装部分采用PP-R给水塑料管,热溶连接;热水管采用钢塑复合管,丝接或法兰连接,暗装部分采用热水用PP-R给水塑料管。排水管采用白色UPVC排水管,承插胶粘剂连接,室内雨水管采用高密度聚乙烯管。二、给排水工程施工方法1、给水工程本工程最高日用水量约为67Orn,最大时用水量约为64.2m;建筑工程给水水源为市政给水管网,接水点分别在本建筑工程的一侧,供水压力约为0.40MPa,接管直径为DN150的进水管。室内给水共分3个区,分

2、区详给水系统图,高区统一加压供水。进户管供水压力大于0.35MPa,均设减压阀。给水主干管采用引至各单元分别减压。管道材料:本工程室内外生活给水管采用PSP钢塑复合压力管,执行中华人民共和国城镇建设行业标准CJ/T183-2008钢塑符合压力管行业标准;公称工作压力2L6MPa;根据口径或应用环境不同,可分别采用G型、扩口连接,钢塑符合压力管行业标准;公称工作压力2L6MPa;根据口径或应用环境不同,可分别采用G型、扩口连接,管件执行CJ/T253-2007行业标准。管道埋深:室外给水管设在非车行道下时,管顶覆土不小于500mm;设在车行道下时,管顶覆土不小于700mm;室内给水管管顶覆土不小

3、于15OnIn1;埋设于垫层或找平层的给水管应经试压验收后方可隐蔽。生活给水管道必须水压试验合格,并网运行前进行冲洗与清毒,经检验水质达到标准后,方可允许并网通水投入运行。必须满足建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)及,给水排水管道工程施工及验收规范(GB50268-2008)相关条文的规定。具体安装措施如下:(1)管道在穿过楼地坪面及墙时,配合土建预留孔洞,管道安装完毕试压后方可进行补填。(2)选择合格的管材管件,施工前对该材料性能及施工方案进行交底,并选择好管材的压力等级。(3)管材的保管应按厂家及规范要求,避免油污,严禁刷烈撞击,存放室内,注意防火,及阳光的

4、直射,距热源不得小于1m。(4)热水管道应设置保护套管,其高度高出地坪100mnb与墙面平。(5)管道管件连接端面必须清洁,干燥、无油。刚接好的接头允许立即校正,但严禁旋转。(6)管道安装完毕应进行水压试验,一次水压试验的管道总长度不宜大于500m。试压前管道需固定牢固,接头明露,管道的试验压力应为系统工作压力的23倍,安装及试压后管口必须及时封埋,对管道及时保护。2、排水工程本工程每天设计污水总量为600m,最大时污水总量为57.8m。排水采用污水和雨水分流制系统,污水和雨水通过小区管网汇集后分别排入的市政污水和雨水井。非标准的室外排水检查井做法详图参照02S515。(1)材料的管材:D室内

5、高层污水采用双立管排水系统,但转换层及以下必须采用高层离心柔性铸铁管,加强型不锈钢卡箍连接。2)室内雨水管:多层屋面采用UPVC塑料排水管,承插粘接,高层屋面采用承压雨水管(R型),承插连接,胶圈密封。3)压力流排水管采用热浸镀锌钢管,螺纹或法兰连接。4).室外排水管:d500mm,采用UPVC塑料波纹管,粘接连接,d500mn,采用高密度聚乙烯(HDPE)螺旋缠绕增强管,专用管件连接。(2)排水管坡度:室内塑料管dW150mm,i=0.026;d200mm,i=0.Olo铸铁管d50mm,i=0.035;d75mm,i=0.025;dlmm,i=0.02;d150mm,i=0.01o有特殊要

6、求者在图中标注。室外管道详相关设计。(3)阻火圈设置:高层建筑d2100mm的排水塑料管在穿越楼板(墙)时,应在其穿越处设置阻火圈或防火套管。(4)主管的安装:应按图纸要求预留洞,对洞口预留力求一致、准确。安装立管前应从上往下吊线检查预留洞的位置是否有偏差,在安装立管前为防止粉刷不好操作及管道的损伤,应要求先对立管位置的墙面进行粉饰。立管安装前必须栽支架,对甩口部位及时进行封堵。要求管道的垂直度符合图纸及规范要求。(5)地漏及清扫口:地漏应处于被服务范围内的最低点,地漏的顶面标高应低于该处地面35mm,存水弯或自带水封深度不得小于50rnrn,清扫口与其所在的地(楼)面平;排水立管和横管上的检

7、查口与清扫口均应安装在便于检修和操作的部位。(6)干管的安装:按图纸要求的座标、标高预留洞,采用托吊支架安装,应按设计座标标高坡向做好支架,条件具备时将预留好的管段按编号运至安装部位进行安装,全部连接后,管道要求坡度一致,并对预留口进行封堵。(7)支管的安装:首先依照管道的坡度走向安好吊架,在结构地坪做防水前安装好支管,管道的坡度符合要求,堵好预留口。(8)成品保护:对于管道施工后应及时进行成品保护。(9)试水:排水管道安装后应按要求进行通球,闭水试验,对于隐蔽管道按分项工序进行。(10)其它事项:管道接口,严禁油污。有油处应处理后方可进行连接。地漏的控制必须与土建施工方给出的50线确定好标高

8、。3、热水紫铜管安装前,应配合土建预留孔洞,管道安装完毕试压后进行封堵。管道管件连接接口平直、焊口均匀平整。按图纸及规范要求设置套管和进行保温处理。4、消防、喷淋热镀锌钢管管径小于80MM丝接连接,大于等于80MM沟槽连接,管道安装应严格按图纸及施工验收规范要求施工。5、卫生器具安装(1)了解要安装的洁具的性能和要求;(2)先要安装好与洁具连接的给排水管道,误差不超过10毫米;(3)洁具安装应与精装修工作要互相协调配合好。全部给排水管要求在吊顶安装前,地面作防水试验前,墙面贴磁砖前,把管道安装和预埋好;(4)卫生洁具安装位置应正确,单个洁具误差10毫米;成排洁具误差在5毫米,做到安装平直,垂直度的误差3毫米。(5)地漏安装在卫生间地面最低处,地漏水封不小于50mm,其藁子顶面低于地面10毫米。
