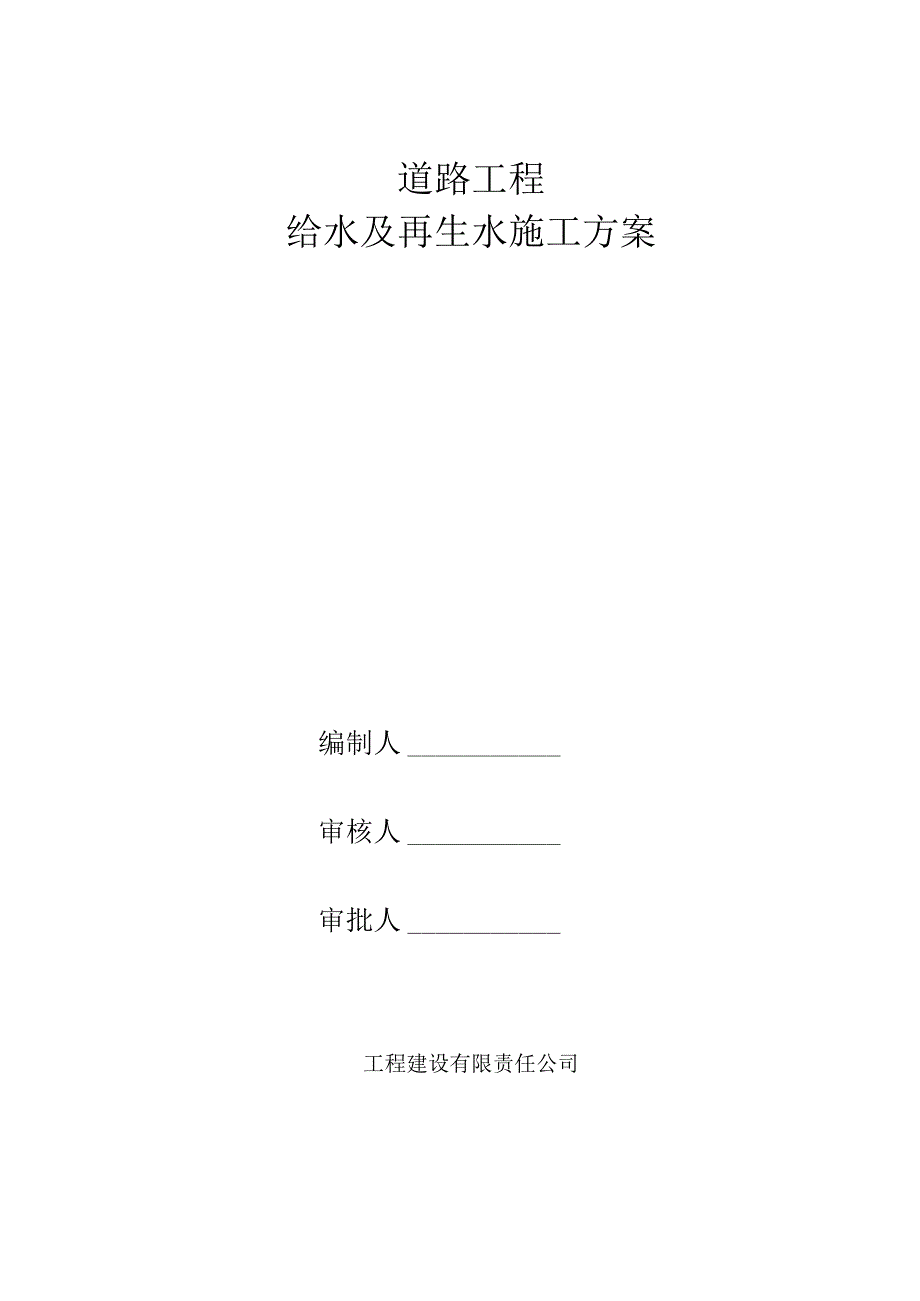

给水再生水施工方案.docx_第1页
第1页 / 共30页

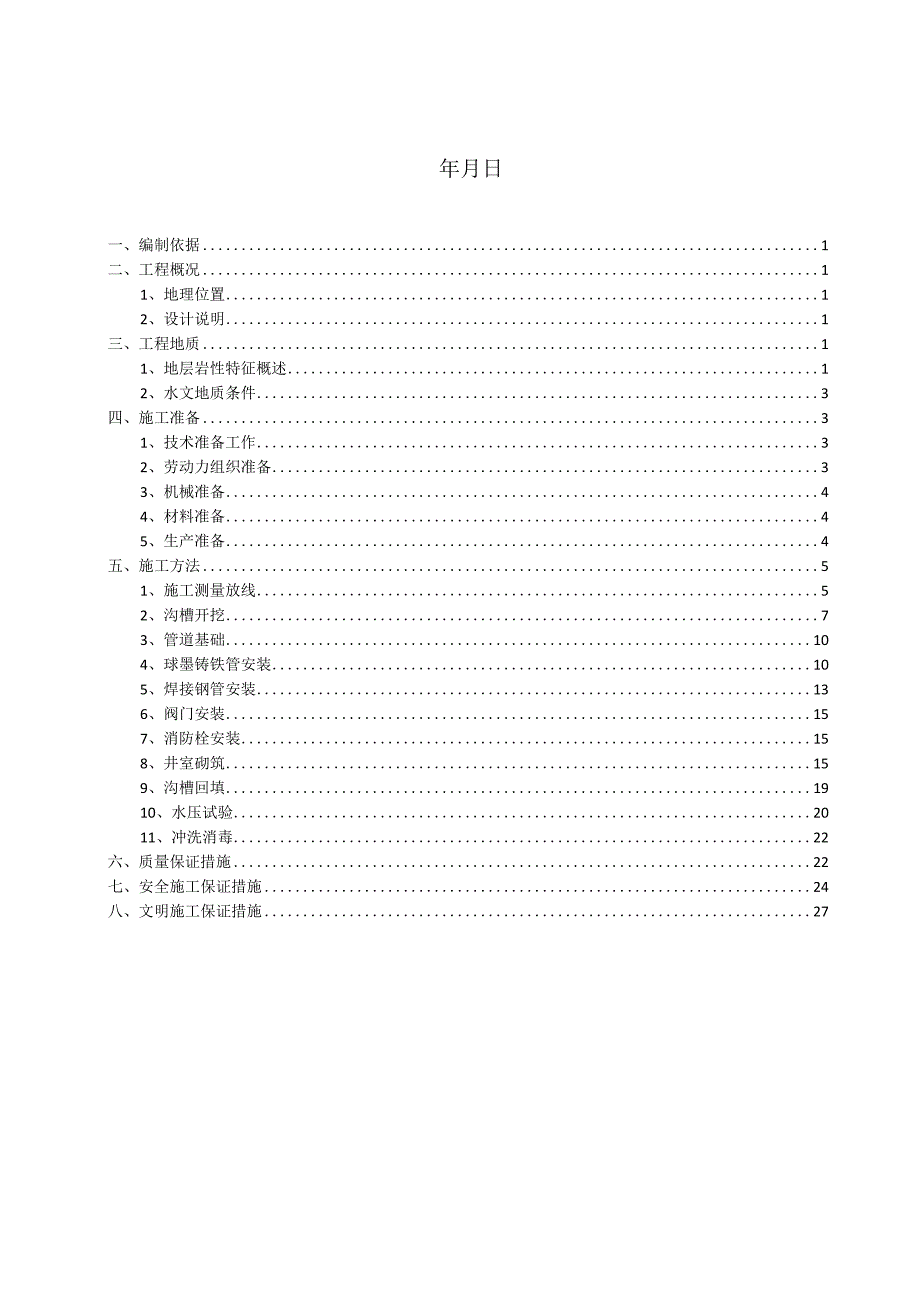

给水再生水施工方案.docx_第2页
第2页 / 共30页

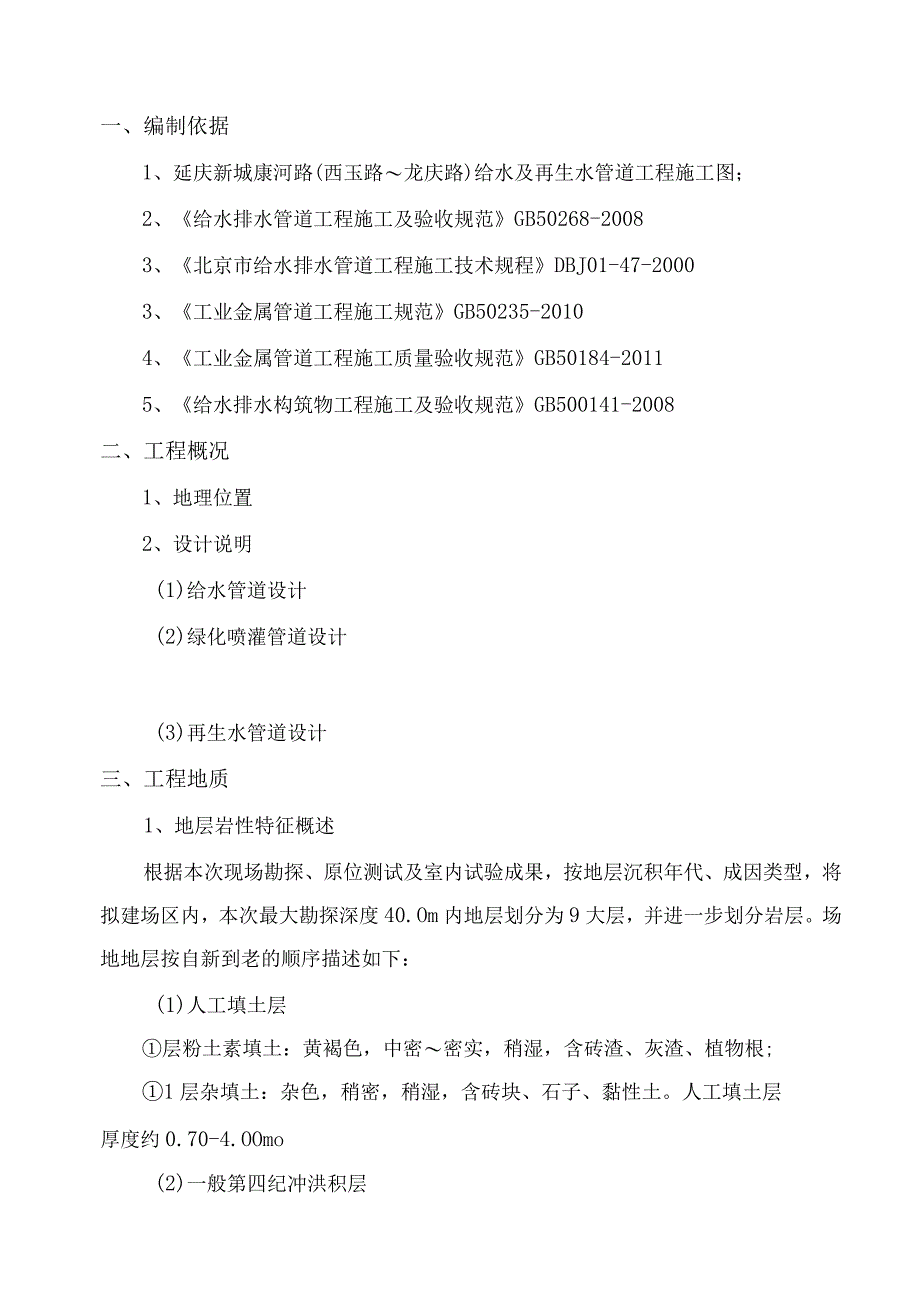

给水再生水施工方案.docx_第3页
第3页 / 共30页
给水再生水施工方案.docx_第4页
第4页 / 共30页
给水再生水施工方案.docx_第5页
第5页 / 共30页
给水再生水施工方案.docx_第6页
第6页 / 共30页
给水再生水施工方案.docx_第7页
第7页 / 共30页
给水再生水施工方案.docx_第8页
第8页 / 共30页
给水再生水施工方案.docx_第9页
第9页 / 共30页
给水再生水施工方案.docx_第10页
第10页 / 共30页
亲,该文档总共30页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《给水再生水施工方案.docx》由会员分享,可在线阅读,更多相关《给水再生水施工方案.docx(30页珍藏版)》请在第壹文秘上搜索。

1、道路工程给水及再生水施工方案编制人审核人审批人工程建设有限责任公司年月日一、编制依据1二、工程概况11、地理位置12、设计说明1三、工程地质11、地层岩性特征概述12、水文地质条件3四、施工准备31、技术准备工作32、劳动力组织准备33、机械准备44、材料准备45、生产准备4五、施工方法51、施工测量放线52、沟槽开挖73、管道基础104、球墨铸铁管安装105、焊接钢管安装136、阀门安装157、消防栓安装158、井室砌筑159、沟槽回填1910、水压试验2011、冲洗消毒22六、质量保证措施22七、安全施工保证措施24八、文明施工保证措施27一、编制依据1、延庆新城康河路(西玉路龙庆路)给水

2、及再生水管道工程施工图;2、给水排水管道工程施工及验收规范GB50268-20083、北京市给水排水管道工程施工技术规程DBJ01-47-20003、工业金属管道工程施工规范GB50235-20104、工业金属管道工程施工质量验收规范GB50184-20115、给水排水构筑物工程施工及验收规范GB500141-2008二、工程概况1、地理位置2、设计说明(1)给水管道设计(2)绿化喷灌管道设计(3)再生水管道设计三、工程地质1、地层岩性特征概述根据本次现场勘探、原位测试及室内试验成果,按地层沉积年代、成因类型,将拟建场区内,本次最大勘探深度40.Om内地层划分为9大层,并进一步划分岩层。场地地

3、层按自新到老的顺序描述如下:(1)人工填土层层粉土素填土:黄褐色,中密密实,稍湿,含砖渣、灰渣、植物根;1层杂填土:杂色,稍密,稍湿,含砖块、石子、黏性土。人工填土层厚度约0.70-4.OOmo(2)一般第四纪冲洪积层层粉质黏土:褐黄色,可塑硬塑,含云母、氧化铁,连续分布;1层粉土:褐黄色,密实,湿很湿,含云母、氧化铁,连续分布。层粉土:褐灰灰色,密实,湿很湿,含云母、氧化铁、有机质,连续分布;1层粉质黏土:褐灰灰色,可塑,含云母、氧化铁、有机质,连续分布。层细砂:褐黄色,中密密实,饱和,含云母、氧化铁、砾石,局部分布。层粉质黏土:褐灰灰色,可塑,含云母、氧化铁、有机质,夹粉土透镜体,局部缺失

4、。层圆砾:杂色,稍密,饱和,一般粒径210mm,最大粒径约80mm,粒径大于2mm的颗粒约占全重的65%,亚圆形,级配良好,褐黄色中砂充填,亚圆形,级配良好,褐黄色中砂充填,连续分布;1层细砂:褐黄色,中密密实,饱和,含云母、氧化铁、砾石,连续分布;2层粉质黏土:褐黄色,可塑,含云母、氧化铁,局部分布。层圆砾:杂色,中密,饱和,一般粒径515mm,最大粒径约100nmb粒径大于2mm的颗粒约占全重的70%,亚圆形,级配良好,褐黄色中粗砂充填,连续分布。层粉质黏土:褐黄褐灰色,可塑,含云母、氧化铁、有机质,连续分布。层圆砾:杂色,中密,饱和,一般粒径515n三,最大粒径约120mm,粒径大于2m

5、m的颗粒约占全重的70%,亚圆形,级配良好,褐黄色中砂充填,连续分布。具体地层分层情况及物理力学性质指标详见“工程地质纵断面图”(图号:XK-03)与“土层岩性及土的物理力学性质综合统计表”。2、水文地质条件(1)拟建场地范围内无地表水体。(2)本次勘察在测水孔最大深度40.Om范围内,实测到两层地下水,地下水类型分别为潜水(一)和层间潜水(二)。潜水(一):稳定水位埋深为1.00-5.80m,水位标高为480.22-491.23m,含水层为1层粉土和层细砂,观测时间为2016年9月20日2016年9月29日。层间潜水(二):稳定水头埋深为7.401220m,水头标高为472.80484.55

6、m,含水层为层圆砾和1层细砂,观测时间为2016年9月20日2016年9月26日。各钻孔中观测到的水位数据参见“钻孔资料一览表”或“工程地质纵断面图”(图号:XK-03)O四、施工准备1、技术准备工作组织所有管理及施工技术人员,认真熟悉图纸,学习有关规范、标准及工艺操作规程,了解本工程设计意图、施工特点和特殊工序要求。与甲方联系召开施工配合会及设计交底会。测量人员做接桩工作,技术、试验及其他管理人员及时到位完成各项准备工作,根据计划安排提出工程用料计划,施工机具计划,明确各类物资进场时间,做好材料试验、报验及厂家资质审查,通过后及时进行采购工作。2、劳动力组织准备根据本工程的特点,为了有效地组

7、织施工,保证工程的顺利进行,我公司抽调有经验、会管理的精干力量组成本工程项目经理部,并在全公司范围内挑选优秀的专业队伍进场。根据工期要求,按劳动力计划及劳动力进场时间,如期完成人员准备工作。3、机械准备(1)大型机械:300挖掘机4台;50装载机4台;欧曼自卸运土车20辆;洒水车2辆;(2)小型机械:蛙式打夯机8台;2T手拉葫芦4个;汽油夯4台;水泵6台;水龙带300米。4、材料准备(1)确定材料厂家之前,要选用至少三个厂家,组织建设单位、监理单位、设计单位、施工单位对厂家进行实地考察,根据厂家规模和生产供应能力及在北京市建委是否备案进行筛选,最后确定本工程选用的厂家。(2)管材选用经过监理工

8、程师签认后的厂家材料。管材进场要有产品合格证书和厂家生产资质。(3)所用产品及管件要符合规范及有关国家规定。(4)施工沟槽安全防护用L5米长和6米长钢管和安全防护绿网,要随工程需要进场。(5)土方堆放地点苫盖用防尘网,随工程需要进场。5、生产准备(1)组织现场调查,并摸清影响本工程的地上、地下障碍的数量、位置情况,组织施工人员进场。(2)三通一平及临设的搭建工作。(3)做好土方的挖、运、填、弃及平衡使用的准备工作。五、施工方法施工前,根据设计图纸和施工方案的要求,将施工区域内的地下、地上障碍物清除完毕。各种现状管线已改移或加固,对暂未处理的地下管线及危险地段,做好明显标志。施工区域内供水、供电

9、、临时设施满足土方开挖要求,道路平整畅通。做好土方开挖机械、运输车辆及各种辅助设备的维修检查和进场工作。1、施工测量放线(1)测量放线规定要求全站仪、经纬仪、水准仪、盒尺、钢卷尺等测量器具送交国家检测单位进行检测,并根据计量法规定定期检测和校验,确保仪器精确度符合要求。施工测量的原则是“以大定小,以长定短,以高精度控制低精度,先整体后局部”。对建设单位提供的管道走向坐标、高程进行复测,平面控制点复测用附合导线测量方法进行。高程控制点复测采用附合水准测量或三角高程测量方法。复测的技术要求不应低于原来控制桩的测量精度等级。如发现问题,应及时与业主及原始测量单位研究解决,复测合格后及时向监理工程师或

10、业主提交复测报告,使复测成果得到确认后方可进入下道工序施工。开挖过程测量:开挖过程中,测量人员必须对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测,并在人工清底前测放高程控制桩。人工清底后测量:沟槽验底后,采用极坐标方法或依据定位控制桩,使用经纬仪投点法向槽底投测管线中线控制桩,采用水准测量或钢尺悬吊法将地面高程引测至沟槽底。井室开挖测量:井室开挖与沟槽开挖同时进行,根据井室桩号坐标及控制点坐标,采用极坐标方法测放结构中心位置,依设计或相应图集测放结构开挖上口线及开挖高程控制桩,同时进行栓桩。(2)施工测量依据图纸及施工规范要求测量人员撒出沟槽上口线,施工放线完毕之后进行开挖,为避免所

11、开挖的土方对沟槽边坡造成过大的外界荷载,将所开挖的出的土方及时外运,将可回填土方运至不远处,以备回填沟槽之用。管线基础测量:检验基底后对管线中线桩及设计基础宽度进行测量,测放出管线基础结构宽度同时测量管线基础高度,订高程控制桩。管线基础施工后复测基础中线偏差、高程。管线安装测量:管道基础施工后恢复中线,根据不同管线结构形式及附属设施分别进行安装放线,管道安装完成后对管道顶标高进行复测。回填过程测量:根据设计要求或规范规定测放回填土不同区域及分层高程控制桩,标出每层回填土压实厚度。(3)应注意的问题必须坚持测量复核制度,测量复核合格后方可施工。内业计算必须由两人独立计算、互相复核。永久施工控制点

12、,必须埋设在施工变形区以外,如管线施工采取降水,永久控制点必须远离降水区。在阳光下测量时,仪器应在测伞下支设,防止因脚架受热不均而使仪器偏移,造成测量不准。雨期施工必须加强对控制点的复测,以便及时发现控制点是否有变动。2、沟槽开挖沟槽开挖边坡以不造成滑坡塌方为准,确保沟槽安全,当沟槽土质较差时,开挖边坡可适当调整加大。实际开挖边坡可根据现场条件和土质情况进行调整。根据现场的土质,深度2米以内采用1:0.33进行放坡,深度大于2米的沟槽采用1:0.5进行放坡。见下图:(2)开挖要求1)土方开挖严格按沟槽放坡线、基底设计宽度及施工作业面宽度线施工。2)沟槽开挖放坡按1:0.5放坡,在开挖过程中如遇

13、到软弱土层应加大放坡系数。3)当基槽土方开挖至设计标高20cm以上时,采用人工进行清理,避免扰动地基持力层,施工时严格控制基底面标高。开挖后,要保持基底干燥,表面平整,基底坡度符合设计图纸要求。4)土方开挖过程中,严禁施工人员在机械回转半径范围内,施工人员清理基坑时,机械远离开挖面处,防止机械的振动造成土方塌方。5)沟槽开挖完成后及时通知有关部门进行验槽,若遇到软弱地基时,应先通知监理工程师及业主和质检单位进行现场洽商处理。6)在管线密集部位采用人工突击开挖,开挖时必须小心,用铁锹轻轻挖掘,不得使用机械,以保证不损坏地下管线。根据图纸信息和实地勘探资料,确定管线大概位置,然后通过开挖探坑,找出

14、浅埋地下管线,确定管线位置前施工区域内不得堆放各种物资、设备,各种车辆机械不得驶入本区域。探坑开挖必须使用人工。7)管线开挖必须采用人工开挖,作业前进行技术交底,避免野蛮施工。需要保护、加固处理的管线必须全部挖出暴露,不得遗漏;需要改线、废除的管线情况全部或部分挖出。沟槽宽度及深度要满足线缆保护的需要;挖出暴露的管线、电缆不得悬空,及时做好临时支撑同时要做好沟槽内排水措施,开挖设临时排水沟、集水坑等,降雨后立即组织排水。管道底部开挖宽度为DM管外径)+2b,管道一侧工作面宽度应符合下表。管道的外径Da(DInl)管道一侧工作宽度(bmm)Dfl500300500Da1000400沟槽开挖的允许

15、偏差应符合下表。序号项目允许偏差(mm)检验频率检验方法范围点数1槽底高程土方20两井之间3用水准仪测量石方+20、-2002槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧计3点3沟槽边坡不陡于规定两井之间6用坡度尺检验每侧计3占/、(3)沟槽土方开挖技术保证措施1)按照监理工程师批准的施工总布置设计进行,结合施工开挖区,合理确定开挖方法和开挖运输机械的运输路线及土料堆放场,规划好开挖区域的施工道路。2)沟槽开挖均应在晴好天气进行施工。雨天禁止施工,雨季施工前制定防雨措施,有效防止雨水冲刷边坡和侵蚀地基土壤。3)做好槽内外的降水与排水,开挖过程中随时做好槽内明排水。4)明挖应从上至下分层分段依次进行,严禁自下而上或采取倒悬的开挖方法,施工中随时做成一定的坡度,以利排水,开
