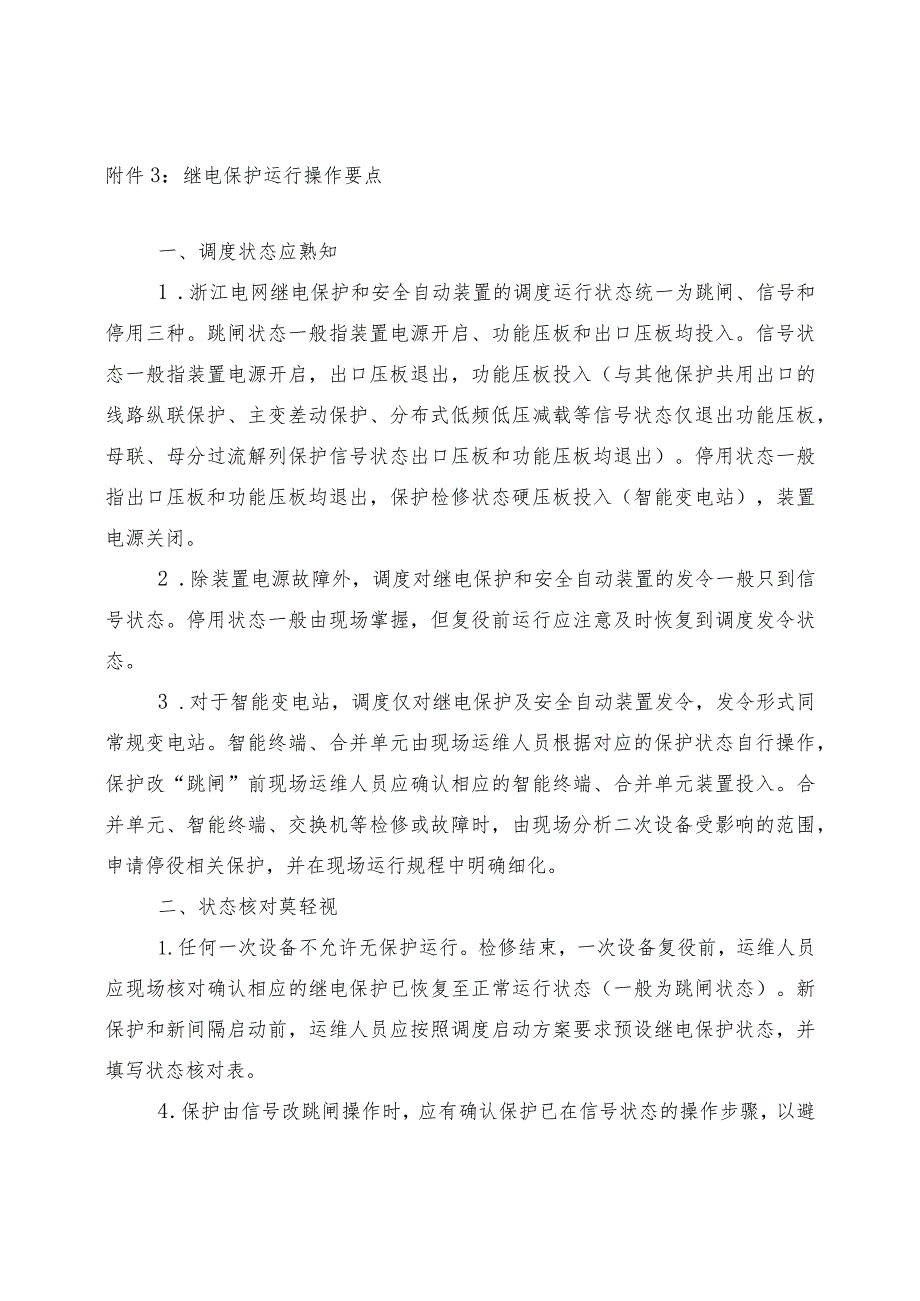

1、附件3：继电保护运行操作要点一、调度状态应熟知1 .浙江电网继电保护和安全自动装置的调度运行状态统一为跳闸、信号和停用三种。跳闸状态一般指装置电源开启、功能压板和出口压板均投入。信号状态一般指装置电源开启，出口压板退出，功能压板投入（与其他保护共用出口的线路纵联保护、主变差动保护、分布式低频低压减载等信号状态仅退出功能压板，母联、母分过流解列保护信号状态出口压板和功能压板均退出）。停用状态一般指出口压板和功能压板均退出，保护检修状态硬压板投入（智能变电站），装置电源关闭。2 .除装置电源故障外，调度对继电保护和安全自动装置的发令一般只到信号状态。停用状态一般由现场掌握，但复役前运行应注意及时恢
2、复到调度发令状态。3 .对于智能变电站，调度仅对继电保护及安全自动装置发令，发令形式同常规变电站。智能终端、合并单元由现场运维人员根据对应的保护状态自行操作，保护改“跳闸”前现场运维人员应确认相应的智能终端、合并单元装置投入。合并单元、智能终端、交换机等检修或故障时，由现场分析二次设备受影响的范围，申请停役相关保护，并在现场运行规程中明确细化。二、状态核对莫轻视1.任何一次设备不允许无保护运行。检修结束，一次设备复役前，运维人员应现场核对确认相应的继电保护已恢复至正常运行状态（一般为跳闸状态）。新保护和新间隔启动前，运维人员应按照调度启动方案要求预设继电保护状态，并填写状态核对表。4 .保护由

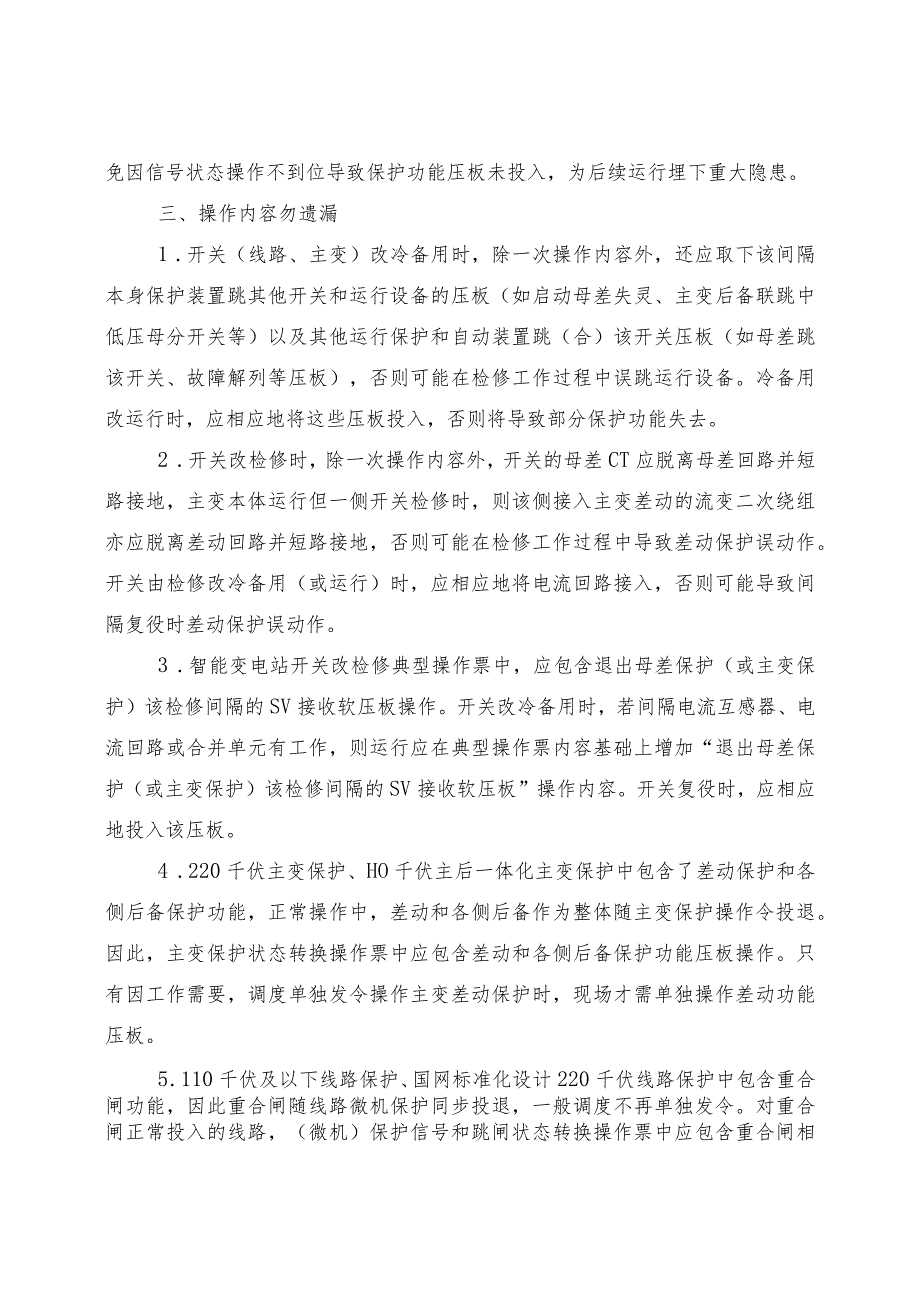

3、信号改跳闸操作时，应有确认保护已在信号状态的操作步骤，以避免因信号状态操作不到位导致保护功能压板未投入，为后续运行埋下重大隐患。三、操作内容勿遗漏1 .开关（线路、主变）改冷备用时，除一次操作内容外，还应取下该间隔本身保护装置跳其他开关和运行设备的压板（如启动母差失灵、主变后备联跳中低压母分开关等）以及其他运行保护和自动装置跳（合）该开关压板（如母差跳该开关、故障解列等压板），否则可能在检修工作过程中误跳运行设备。冷备用改运行时，应相应地将这些压板投入，否则将导致部分保护功能失去。2 .开关改检修时，除一次操作内容外，开关的母差CT应脱离母差回路并短路接地，主变本体运行但一侧开关检修时，则该侧
4、接入主变差动的流变二次绕组亦应脱离差动回路并短路接地，否则可能在检修工作过程中导致差动保护误动作。开关由检修改冷备用（或运行）时，应相应地将电流回路接入，否则可能导致间隔复役时差动保护误动作。3 .智能变电站开关改检修典型操作票中，应包含退出母差保护（或主变保护）该检修间隔的SV接收软压板操作。开关改冷备用时，若间隔电流互感器、电流回路或合并单元有工作，则运行应在典型操作票内容基础上增加“退出母差保护（或主变保护）该检修间隔的SV接收软压板”操作内容。开关复役时，应相应地投入该压板。4 .220千伏主变保护、HO千伏主后一体化主变保护中包含了差动保护和各侧后备保护功能，正常操作中，差动和各侧后

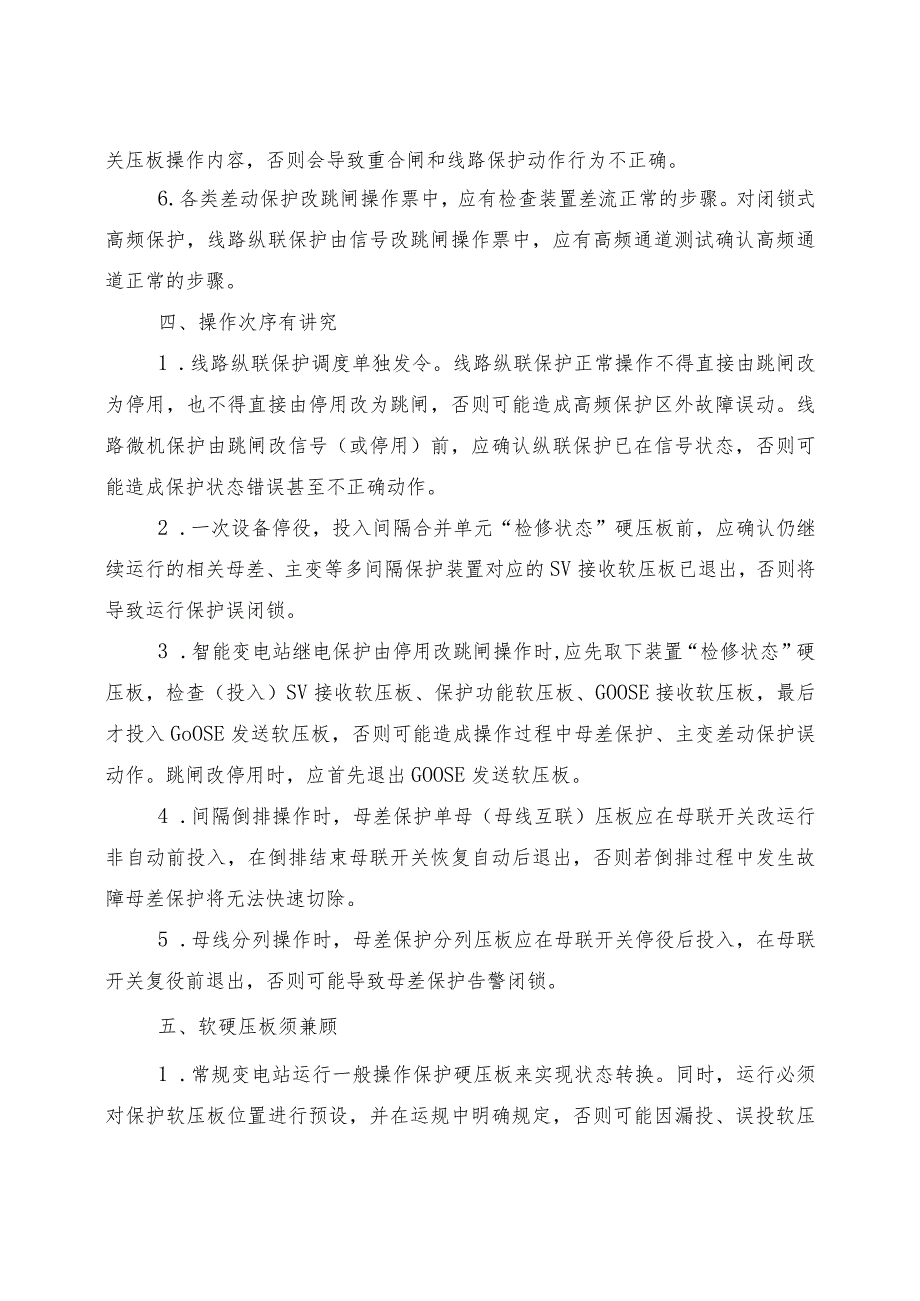

5、备作为整体随主变保护操作令投退。因此，主变保护状态转换操作票中应包含差动和各侧后备保护功能压板操作。只有因工作需要，调度单独发令操作主变差动保护时，现场才需单独操作差动功能压板。5 .110千伏及以下线路保护、国网标准化设计220千伏线路保护中包含重合闸功能，因此重合闸随线路微机保护同步投退，一般调度不再单独发令。对重合闸正常投入的线路，（微机）保护信号和跳闸状态转换操作票中应包含重合闸相关压板操作内容，否则会导致重合闸和线路保护动作行为不正确。6.各类差动保护改跳闸操作票中，应有检查装置差流正常的步骤。对闭锁式高频保护，线路纵联保护由信号改跳闸操作票中，应有高频通道测试确认高频通道正常的步骤
6、。四、操作次序有讲究1 .线路纵联保护调度单独发令。线路纵联保护正常操作不得直接由跳闸改为停用，也不得直接由停用改为跳闸，否则可能造成高频保护区外故障误动。线路微机保护由跳闸改信号（或停用）前，应确认纵联保护已在信号状态，否则可能造成保护状态错误甚至不正确动作。2 .一次设备停役，投入间隔合并单元“检修状态”硬压板前，应确认仍继续运行的相关母差、主变等多间隔保护装置对应的SV接收软压板已退出，否则将导致运行保护误闭锁。3 .智能变电站继电保护由停用改跳闸操作时,应先取下装置“检修状态”硬压板，检查（投入）SV接收软压板、保护功能软压板、GOOSE接收软压板，最后才投入GoOSE发送软压板，否则
7、可能造成操作过程中母差保护、主变差动保护误动作。跳闸改停用时，应首先退出GOOSE发送软压板。4 .间隔倒排操作时，母差保护单母（母线互联）压板应在母联开关改运行非自动前投入，在倒排结束母联开关恢复自动后退出，否则若倒排过程中发生故障母差保护将无法快速切除。5 .母线分列操作时，母差保护分列压板应在母联开关停役后投入，在母联开关复役前退出，否则可能导致母差保护告警闭锁。五、软硬压板须兼顾1 .常规变电站运行一般操作保护硬压板来实现状态转换。同时，运行必须对保护软压板位置进行预设，并在运规中明确规定，否则可能因漏投、误投软压板导致保护未按要求投入造成不正确动作。2 .常规变电站保护功能投退软、硬压板一般为与门逻辑，线路保护停用重合闸、母差保护母线互联和分列软、硬压板一般为“或”门逻辑。3 .智能变电站保护一般只设“远方操作”和保护“检修状态”硬压板。正常运行时，保护装置和智能终端、合并单元严禁放上“检修状态”硬压板。
