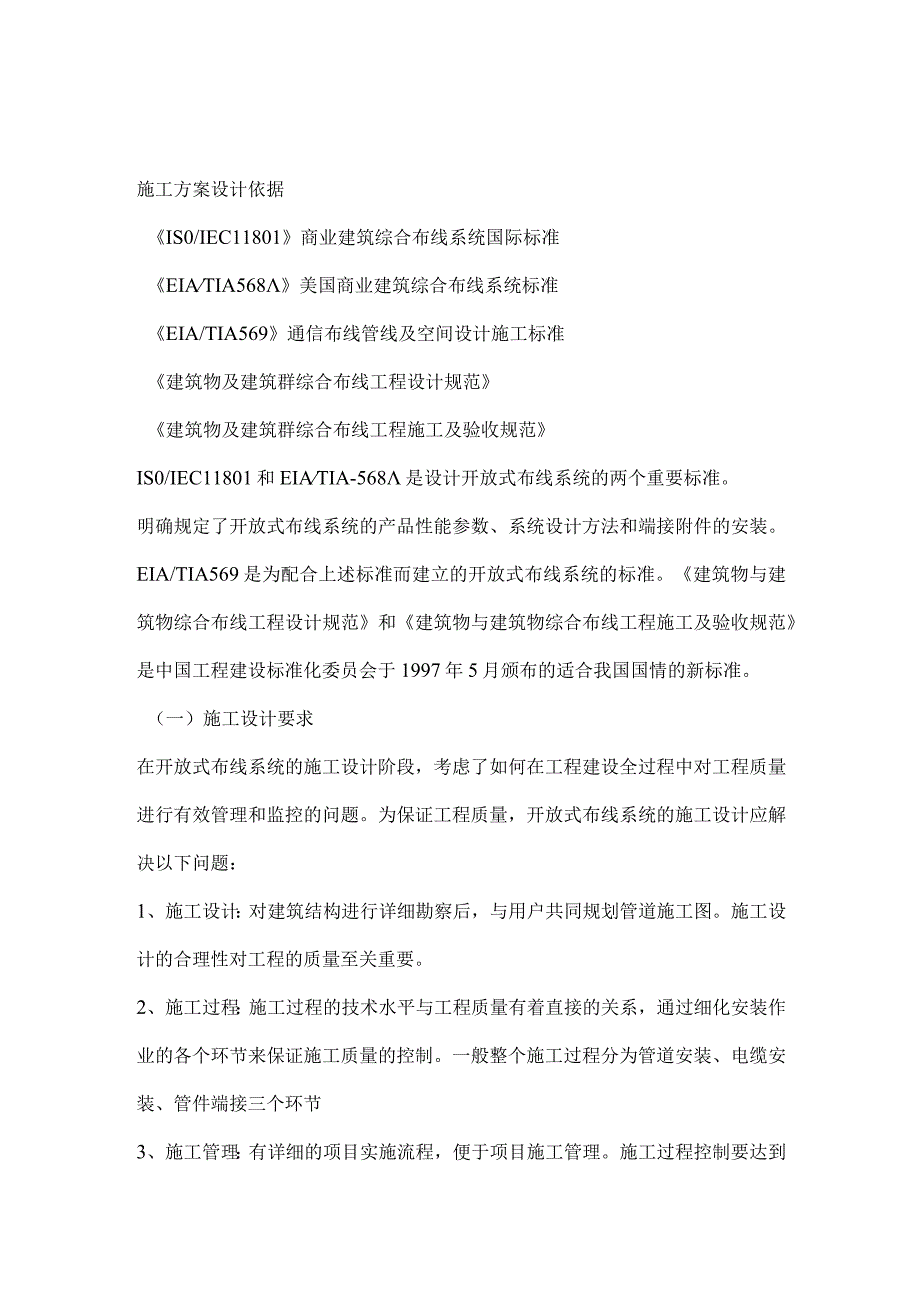

1、综合布线项施工组织方案施工方案设计依据IS0/IEC11801商业建筑综合布线系统国际标准EIATIA568美国商业建筑综合布线系统标准EIA/TIA569通信布线管线及空间设计施工标准建筑物及建筑群综合布线工程设计规范建筑物及建筑群综合布线工程施工及验收规范IS0/IEC11801和EIATIA-568是设计开放式布线系统的两个重要标准。明确规定了开放式布线系统的产品性能参数、系统设计方法和端接附件的安装。EIA/TIA569是为配合上述标准而建立的开放式布线系统的标准。建筑物与建筑物综合布线工程设计规范和建筑物与建筑物综合布线工程施工及验收规范是中国工程建设标准化委员会于1997年5月颁布
2、的适合我国国情的新标准。（一）施工设计要求在开放式布线系统的施工设计阶段，考虑了如何在工程建设全过程中对工程质量进行有效管理和监控的问题。为保证工程质量，开放式布线系统的施工设计应解决以下问题：1、施工设计：对建筑结构进行详细勘察后，与用户共同规划管道施工图。施工设计的合理性对工程的质量至关重要。2、施工过程：施工过程的技术水平与工程质量有着直接的关系，通过细化安装作业的各个环节来保证施工质量的控制。一般整个施工过程分为管道安装、电缆安装、管件端接三个环节3、施工管理：有详细的项目实施流程，便于项目施工管理。施工过程控制要达到两个目的：保证过程质量和及时纠正问题。4、质量控制：由用户和我司项目

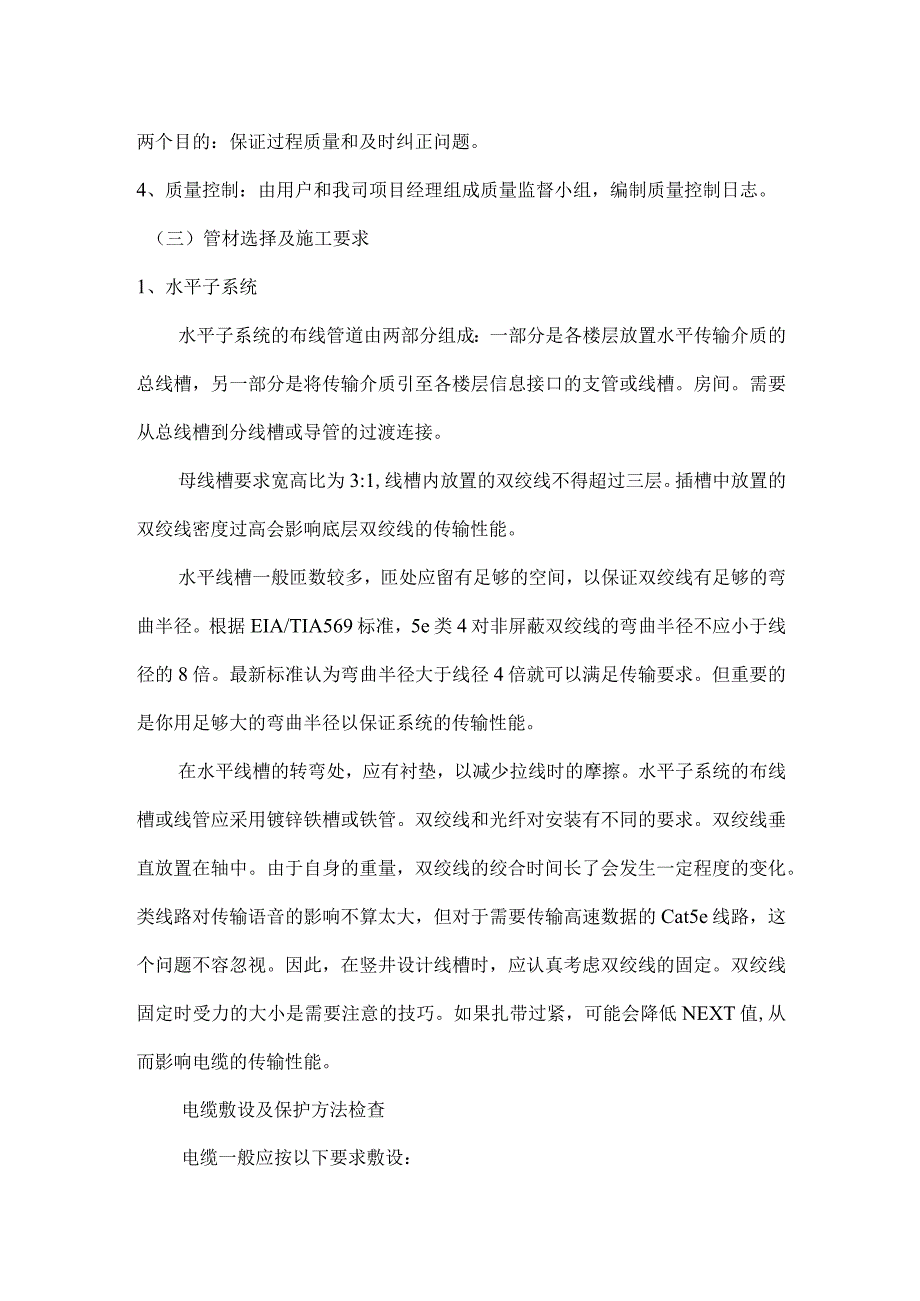

3、经理组成质量监督小组，编制质量控制日志。（三）管材选择及施工要求1、水平子系统水平子系统的布线管道由两部分组成：一部分是各楼层放置水平传输介质的总线槽，另一部分是将传输介质引至各楼层信息接口的支管或线槽。房间。需要从总线槽到分线槽或导管的过渡连接。母线槽要求宽高比为3:1,线槽内放置的双绞线不得超过三层。插槽中放置的双绞线密度过高会影响底层双绞线的传输性能。水平线槽一般匝数较多，匝处应留有足够的空间，以保证双绞线有足够的弯曲半径。根据EIA/TIA569标准，5e类4对非屏蔽双绞线的弯曲半径不应小于线径的8倍。最新标准认为弯曲半径大于线径4倍就可以满足传输要求。但重要的是你用足够大的弯曲半径以
4、保证系统的传输性能。在水平线槽的转弯处，应有衬垫，以减少拉线时的摩擦。水平子系统的布线槽或线管应采用镀锌铁槽或铁管。双绞线和光纤对安装有不同的要求。双绞线垂直放置在轴中。由于自身的重量，双绞线的绞合时间长了会发生一定程度的变化。类线路对传输语音的影响不算太大，但对于需要传输高速数据的Cat5e线路，这个问题不容忽视。因此，在竖井设计线槽时，应认真考虑双绞线的固定。双绞线固定时受力的大小是需要注意的技巧。如果扎带过紧，可能会降低NEXT值,从而影响电缆的传输性能。电缆敷设及保护方法检查电缆一般应按以下要求敷设：电缆的型号和规格应符合设计规定。电缆敷设应自然、平直，不得有扭结、套环等现象，不得受外
5、力挤压和损坏。电缆的两端都应有标签，编号标签要写清楚，正确无误。标签应由不易损坏的材料制成。电缆端接后，应留有余量。交接室与设备之间的双绞线预留长度为0.5L0m,工作区域为1030mm；光缆应预留，预留长度为35mO留下长度。电缆的弯曲半径应满足下列要求：(1)非屏蔽4对双绞线电缆的弯曲半径至少应为电缆外径的4倍；(2)屏蔽4对双绞线电缆应至少为电缆外径的6至10倍；(3)主干双绞线电缆的弯曲半径应至少为电缆外径的10倍；(4)电缆的弯曲半径应至少为电缆外径的15倍。综合布线系统的电源线和电缆应分开布放，电缆之间的最小净距应符合设计要求。电缆敷设在暗管或线槽内后，通道两端的出线口应用填充材料
6、堵住。暗管敷设的预埋线槽和电缆，应符合下列要求：线槽两端应使用标志标明数量和长度。埋管应采用钢管或阻燃硬质PVC管。铺设多层屏蔽电缆、扁平电缆和大型对数骨干光缆时，直管的管径利用率应为5OQ6O96,弯管的管径利用率应为40%50%O暗管内敷设4对双绞线或4芯以下光缆时，管材的截面利用率应为25%30预埋线槽宜采用金属线槽，线槽断面利用率不超过50%O铺设电缆的电缆桥架和电缆槽的安装，应符合下列要求：电缆管道和桥梁应高于地面2.2mo线槽顶部与桥架的距离不应小于地面30mm；在门楣或其他障碍物处，不应小于50mm。槽内电缆应直线敷设，尽量不要交叉。电缆进出电缆槽的部分和转角处应绑扎固定，水平部
7、分的电缆不得绑扎。垂直线槽内敷设的电缆应每隔1.5m固定在电缆支架上。电缆桥架内电缆垂直敷设时，应固定在电缆上端的桥架支架上，间隔1.5m；水平敷设时，电缆应在头、尾、匝处固定，间隔510m。.在水平、垂直托盘和垂直线槽中敷设嫩时，应将电缆捆扎好。W缆光除韵顿幽瞬楔M类魁三ffi三ffS三ffiW三三L绑扎间5环宜大于1.5m,间距要均匀，松紧度要适中。建筑物内的光缆应敷设在金属线槽内，敷设桥梁时应在捆绑固定段安装缓冲套。采用吊顶支柱作为线槽在吊顶内敷设电缆时，各支柱管辖范围内的电缆可不设线槽敷设，但应捆扎成束，电缆护套应阻燃，电缆线路选择应符合设计要求。中使用炬、管道、直埋、墙解嘴管敷设电缆
8、、光缆的施淡术要求，按照地方网络通信线路工程验收的有关规定执行。网络地板电缆敷设保护要求如下：(1)中继之间应该有通信。(2)线槽盖应该是可打开的。(3)主线槽的宽度由网络地板的宽度决定，一般为200mm左右，支线槽的宽度不应小于70mmo塑料线槽底部固定点之间的距离一般应为Imo在活动地板上敷设电缆时，活动地板内的间隙应为150300mm。采用公柱作为吊顶支撑柱时，可布置在其中一根柱内，中间应有金属板，间距应符合设计要求。布置缆立曲及撑腰圈却嘀啜醐干线子系统的电缆敷设保护方法应符合以下要求：电缆不得敷设在电梯内或供水、蒸汽、热力管道的竖井内，也不能在强电竖井内敷设。中继通道应该进行通信。2、
9、骨干子系统主干子系统用于建筑物之间的传输，一般采用多对数双绞线或多模光纤。光纤抗干扰能力强，安装后不会出现双绞线这样的问题，但光纤本身比较脆弱，强力拉扯或弯曲会破坏纤芯，需要有经验的工程师现场指导安装。光纤的架设可采用架空、直埋、管道等方式进行，直埋时应在光纤经过的地方设置警示标志，以防日后施工损坏。由于光纤的纤芯是石英玻璃，非常容易断裂，所以在施工时绝对不允许超过允许的最小弯曲半径。捆扎时至少为光纤外径的10倍；拉拔时至少为形矽隆的15倍。助；招的舟调理解麒、所的包逑耕，绝税罐述腌(46N)O光纤配线架分为壁挂式和机架式两种。根据端接光纤的数量可分为24口、48口、7200配线架上有转接板，
10、用于安装耦合器。光纤进入配线架前应妥善捆扎，进入配线架后应预留部分备用光缆，以方便安装和维护。备用电缆应盘绕在光纤配线架的卷筒上。3、管理区域子系统管理区域子系统是工程建设中要考虑的最复杂的部分。这部分施工应充分考虑环境影响和终止过程的影响。电磁辐射是管理区域子系统安装环境中主要考虑的因素。电磁辐射的影响主要来自两个方面，一是环境对系统传输的影响，二是系统在信息传输过程中对环境设备的影响。在楼宇中，环境对系统传输的影响主要来自强电瞬射源，如广播电台、楼宇电梯、曲L、UPS电源等。如果这些干扰源在环境中的影响较大，您应考虑采取屏蔽措施，或选择较远的位置。布线系统的端接工艺是直接影响系统性能的重要
11、因素。连接附件的安装过程主要影响布线系统的近端串扰和衰减，而这两个参数是判断系统性能好坏的重要依据。在管理区域子系统中，i三WOWU光照、出、湿牛。这烟素会春端WIW丽造化耀时日的懒缄彩的生能还应考虑管理区域子系统内的安全性，终端配件最好安装在接线柜或壁柜中。4、工作区子系统工作空间子系统的建设需要考虑的因素很多，因为不同的房间环境需要不同的信息墙座椅与之配合。在施工设计中，尽可能考虑用户对室内布局的需求，同时从信息墙底座连接应用设备（如电脑、电话等）的便利性和安全性。经过考虑的。壁挂式信息壁挂架一般考虑嵌入式安装。国内采用标准86型壁箱。墙盒为方形，规格为80X8Omnl,螺孔间距为60mm
12、。信息墙箱与电源墙底座的距离应大于20cmo桌面墙座要考虑与家具、书桌的协调，同时还要考虑安装位置的安全性。信息墙箱与电源墙底座的距离应大于20cmo活动地板安装在预制地板盒中，可容纳信息壁挂和电源壁挂。信息墙插座连接器的端接安装必须由专业工程师完成。与管理区域子系统的终止一样，其安装过程直接影响系统的性能。（四）施工工艺需要通过管道安装、电缆安装和管件端接三个方面来完成。1、管道安装：由具有电信部门二次通信工程安装资质的工程团队完成，工艺质量符合国家电信部门相关施工规范和EIA/TIA569标准。接线桥的焊接和线槽的过渡连接符合国家电气标准中强电安装的工艺和安全要求。2、电缆安装：开放式布线
13、系统对电缆施工的技能要求远高于其他布线，这主要取决于传输介质的特性。在开放式布线系统中，传输介质一般有两种，一种是双绞线，另一种是光纤。尽管它们的材料成分和传输特性不同，但在拉线时都需要轻拉。，不规范的施工作业可能导致传输性能下降，甚至电缆损坏。施工过程中经常出现以下几种情况：(1)双绞线的外护套起皱或撕裂，这是由于张力过大和线槽的拐角，过渡连接不符合要求造成的。(2)双绞线外皮光滑，看不出问题，但用仪器测量时传输性能达不到要求。这是由于拉线时拉力过大，拉长了双绞线的长度，造成扭绞拉直。的。这种情况在用于IOMbPS以下的语音和数据传输时可能影响不大，但在用于高速数据传输时可能会导致严重的问题
14、。(3)光纤没有光信号通过，是拉缆时操作不当造成的，缆线严重弯曲，断芯。这种情况经常出现在光纤电缆的弯曲处。为了避免在施工中出现上述问题，IS0/IEC11801标准EIA/TIA569标准中规定：双绞线(尤其是5e类双绞线)的拉力不应超过13磅(约20公斤)。纤维的拉力不应超过5磅(约8公斤)。为保证施工质量，规定：(1)拉线时，每条线的长度不得超过20米，超出部分必须由专人捡起;（2）线路转弯处必须有人接机；3.附件端接：配件端接的工艺水平将直接影响布线系统的性能。公司严格把关，所有终止操作均由专业工程师完成。（五）施工技术要求1、严格按照图纸施工，在保证系统功能质量的前提下，完善技术标准
15、要求，确保施工质量。2、2、埋葬（剩余）位置准确无遗。3、管道两端设备处的导线应根据实际情况有足够的冗余度。导线的两端应按图纸提供的线号标注标签，端子接线应按电线颜色进行，并应在图纸上作标记并作为施工资料存档。4、设备安装牢固美观，预装设备垂直排列，壁挂设备正确一致，资料整理正规完整，各种现场变更手续齐全，有效的。铺设电缆（线路）在布线系统中，大部分信号为电流信号竭字信号，因此电缆（线路）的敷设应注意以下几点：1、电缆敷设必须由专人指挥。敷设前应向全体施工人员公开，并说明需敷设的电缆数量、起止数量、工艺要求及安全注意事项。2、敷设电缆前，应准备好标牌，标明电缆的编号、型号、规格、图号、起点。3、敷设电缆前，应检查所有凹槽和管道是否已完成并符合要求,要安装的信息端口的走线和位置是否与设计一致，并确定是否有遗漏。4、检查预埋管是否畅通，管内导线是否到位。如果不是，则应首先处理。5、加颜触窗洛缴询奇吉窗翻擦河辘清缭窗内杂娴积代条件允许时用0.25MPa压缩空气吹入滑石风，保证穿线质量。所有金属线槽盖和边缘护板都应抛光，不留毛刺，以免划伤电缆。6、检查电缆的尺寸和型号。7、穿管时，应避免过度拉扯电缆，每米拉力不应超过7公斤，以保护线对的绞距。8、请勿置于死角或打结，以确保电缆的良好性能。在水平线槽内敷设电缆时，电缆
