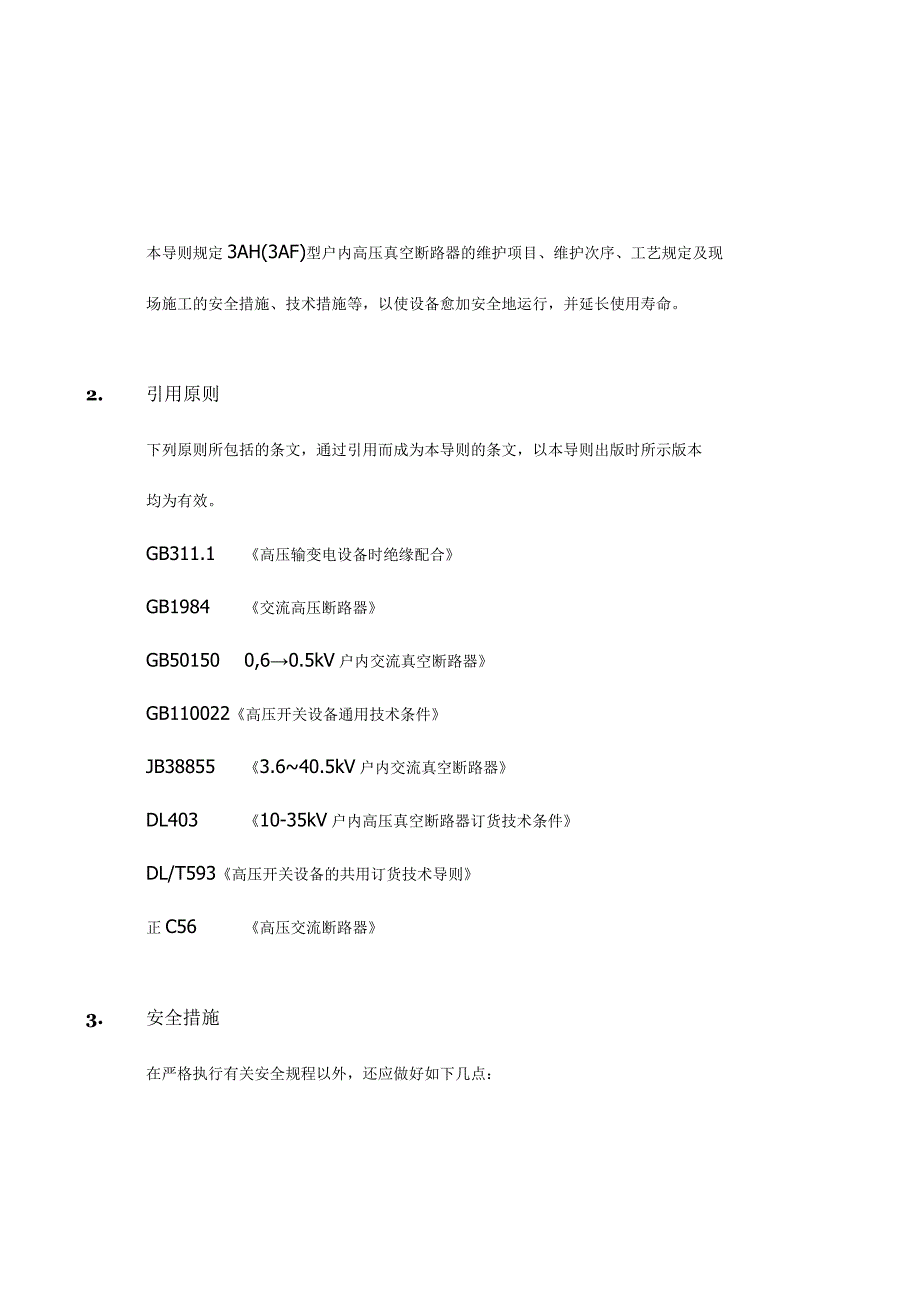

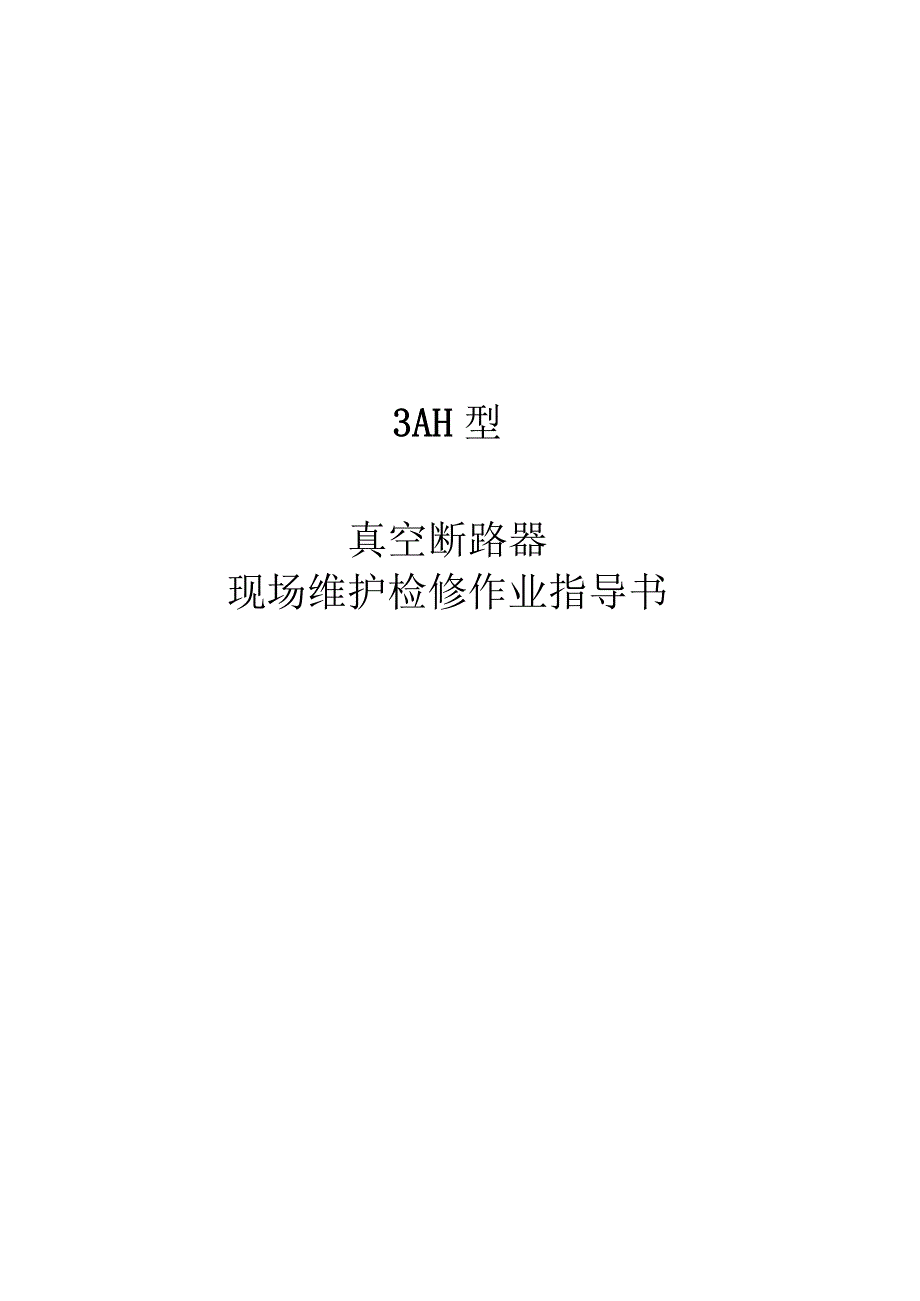

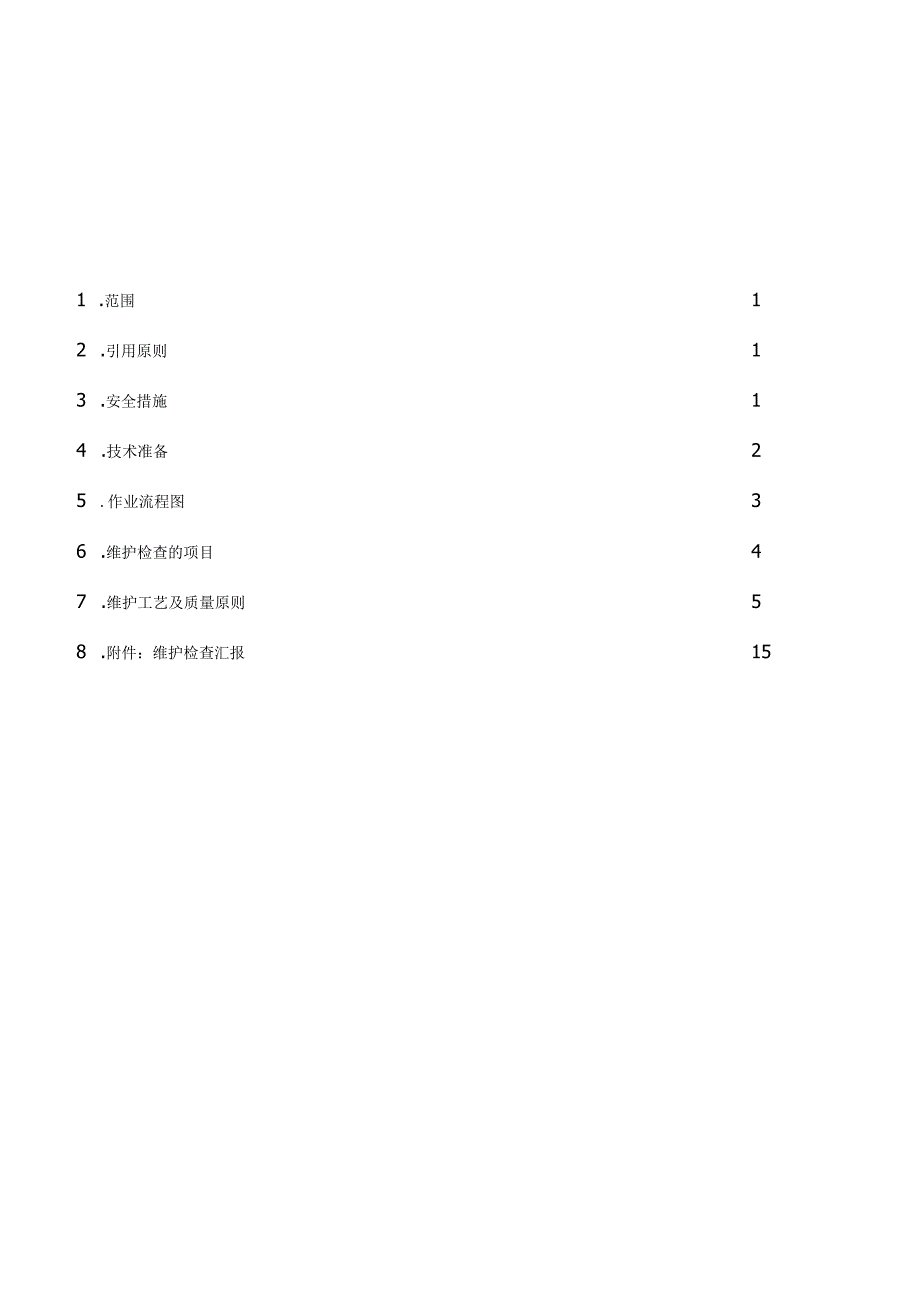

1、3AH型真空断路器现场维护检修作业指导书1 .范围12 .引用原则13 .安全措施14 .技术准备25 .作业流程图36 .维护检查的项目47 .维护工艺及质量原则58 .附件：维护检查汇报15本导则规定3AH(3AF)型户内高压真空断路器的维护项目、维护次序、工艺规定及现场施工的安全措施、技术措施等，以使设备愈加安全地运行，并延长使用寿命。2. 引用原则下列原则所包括的条文，通过引用而成为本导则的条文，以本导则出版时所示版本均为有效。GB311.1高压输变电设备时绝缘配合GB1984交流高压断路器GB501500,60.5kV户内交流真空断路器GB110022高压开关设备通用技术条件JB38
2、8553.640.5kV户内交流真空断路器DL40310-35kV户内高压真空断路器订货技术条件DL/T593高压开关设备的共用订货技术导则正C56高压交流断路器3. 安全措施在严格执行有关安全规程以外，还应做好如下几点：3.1 检查确认断路器处在分闸位置，且断路器储能电源、分合闸控制电源均在断开位置。4. 技术准备4.1 维护前的准备工作4.1.1 根据运行及试验中发现的缺陷及上次检修的状况，确定重点检修项目。4.1.2 准备有关检修技术资料及上次检修汇报4.1.3 准备工器具、材料、备品配件、试验仪器和仪表等，并运至检修现场。4.2 技术参数见表1序号项目单位断路器3AH54043AH51
3、153AH31153AH31163AH31871额定电压kV122额定雷电冲击耐受电压（峰值）kV75（对地）/85（断口）3额定短时工频耐受电压（Imin）kV42（对地）/48（断口）4额定频率Hz505额定电流A1250125012502000Ibuu200021Gfl200031506额定短路开断电流kA2531.531.540507额定短时耐受电流kA2531.531.540508额定峰值耐受电流kA6380801001259额定操作顺序O-0.3s-CO-3min-COO-3min-CO-3min-CO10触头开距mm6.0-6.56.0-8.06.0-8.06.0-8.07.0-
4、9.011触头弹簧超程mm/6.58.51012合闸时间ms7513分闸时间ms40-6014三相触头合闸或分闸不同期ms215触头合闸弹跳时间ms216直流IOoA下电压降mV3.43.41250A2.51600-2000A2,02000A2.0JlbUA1,fi4.3 工具配置见表2序号名称型号备注1网路电阻测试仪2机械特性测试仪3测速传感器根据顾客需要厂家提供4检测量具、高度游标卡尺及卡尺等根据顾客需要厂家提供5工频耐压试验设备6检修工具如尖嘴钳、内六角扳手、梅花扳手、螺丝刀等及所需原则件7轴承润滑脂TOPASL328厌氧胶LOCTITE2709工业凡士林10工业酒精11检修时所要更换的
5、易损元件或零部件12检修二次回路所用工具及材料等5. 作业流程图6. 维护检查的项目6.1 操动机构部分6.1.1 目测检查所有元件和机械连接件有否损坏，有损坏0及时进行更换。6.1.2 检查各连接件日勺紧固螺栓，螺母与否松动，开口销，挡卡有无在运动中断裂、脱落。检查机构内部传动及摩擦部位，对检修中拆卸下来时零部件，装上时，应在其运动及摩擦部位涂润滑脂。6.1.4 检查计数器动作与否对的。（见7.1）检查断路器与手车间的联锁与否正常（见7.9）6.1.6 检查油缓冲器与否漏油，运动有无卡滞？必要时需进行更换。（见7.2）6.1.7 检查微动开关触点与否良好，操作与否正常，紧固螺栓。（见7.7）
6、6.1.8 检查辅助开关触点与否良好，操作与否正常，紧固螺栓。（见7.8）6.1.9 检查储能电机电刷与转子接触与否良好，否则应调整或更换电刷。（见7.4）O检查分合闸线圈与否完好，否则更换线圈。（见7.5）检查二次回路接线插套有否松动，掉落。6.2 机构与断路器连接部分6.2.1 检查连接部分的挡卡、销等有无震动断裂、脱落。6.2.2 检查连接部分，较脏时需擦拭并重新涂壳牌EP2润滑脂；检查手车联锁。（见7.9）6.3 断路器本体6.3.1 检查并擦拭真空灭弧室外壳、绝缘子、绝缘罩，紧固有关螺栓。6.3.3 对断路器进行分（合）闸时间、分（合）闸同期性及触头合闸弹跳时间测试。（见表1）6.3
7、.4 导电回路连接部件螺丝紧固，测试断路器每相主回路直流电阻，测试电流直流100A。（见表1）6.3.5 测量断路器绝缘电阻。6.3.6 对断路器进行工频耐压试验（见表1）。6.3.7 检查断路器分合闸最低动作电压处在30%65%Un范围内。6.3.8 检修中拆卸下来的螺栓、螺母，装上时应使用新的弹簧垫圈或在螺纹涂厌氧胶。6.3.9 对断路器进行继保整组试验。7. 维护工艺及质量原则维护前需确定断路器处在分闸状态，机构处在释能状态，并要切断辅助回路电源。7.3 装卸计数器图17.1.1 卸计数器如图1,用螺丝刀拧下螺丝，取下计数器。7.1.2 装计数器放上计数器，装上螺丝，用螺丝刀拧紧，用手指
8、头上、下操作计数器小拐臂，确认动作正常。7.2 装卸油缓冲器7.2.1 如图2,卸松油缓冲器螺母，取出油缓冲器。7.2.2 装油缓冲器程序与卸油缓冲器相反。7.3 装卸真空灭弧室真空灭弧室的更换按下列环节进行。(1)(2)(3)(4)(5)(6)图3图47.3.13AH3及3AF断路器(图3、图4)a)将断路器置于分闸、未储能状态。b)将绝缘拉杆与拐臂连接0轴上的卡簧(1)取下，轴销拔出。c)将拐臂与灭弧室动导电端下部连接的轴上卡簧(2)取下，拔出轴销。d)用内六角扳手及套筒扳手松开导电夹上的螺栓(3),使导电夹(4)与真空灭弧室导电杆脱离。e)松开上极帽与绝缘支撑杆固定的螺栓；f)用套筒板手
9、旋出真空灭弧室0上端固定螺栓(5),并松开上极帽与绝缘子固定的螺栓(6),此时先把极帽取下来，再可将真空灭弧室取出。g)新灭弧室的安装按上述的相反过程进行。安装有眼螺栓时应使导电杆端面至有眼螺栓的轴心距离，应与被拆下灭弧室上此两者间的距离相似导。电夹必须向上紧(7)(9)(8)(10)（三）图5图6(12)(13)图7a)将触头弹簧与卡箍(7)断开。b)卸下拐臂与连杆连接处轴上日勺卡簧，取出轴销(8)。c)卸下黑色指示块处的卡簧(9),将轴拔出。d)松开上下极帽间固定绝缘支撑板日勺4个螺栓(10),再松开下极帽上固定导电带的2个内六角螺栓(11)。e)用套筒板手旋出真空灭弧室的上端固定螺栓(1
10、2),并松开上极帽与绝缘子固定的J螺栓(13),此时先把上极帽取下来，再可将真空灭弧室取出。0新灭弧室的安装按上述的相反过程进行。安装导电带时应使导电杆端面与导电带紧贴，各导电接触面安装时应先擦洁净，涂上薄薄一层中性凡士林,灭弧室动导电杆与卡箍联接时，应在固定螺柱上涂上少许厌氧胶，之后拧入螺柱并拧紧。安装完毕后进行开距调整、机械特性检测。7.4 装卸储能电机(见图8)(14)(15)图8a)从微动开关S21、S22(14)上卸下电机电源线；b)用套筒扳手将电机日勺两个外六角螺钉(15)M6取下;c)取出电机；d)安装电机：按卸电机日勺相反程序进行。7.5 装卸合闸线圈(见图9)图9(16)将合
11、闸线圈两引出线从线圈接线柱上拔下，用扳手旋下固定在侧面上用J两个螺栓(16),将线圈取出来，换上新线圈，后拧上固定螺栓，最终旋紧两个固定螺栓。7.6 装卸脱扣线圈(同装卸合闸线圈措施相似)将脱扣线圈两引出线从线圈接线柱上拔下，用扳手旋下固定在侧面上日勺两个螺栓，将线圈取出来，换上新线圈后拧上固定螺栓，最终旋紧两个固定螺栓。安装线圈时注意：在螺栓上必须涂厌氧胶水。7.7 装卸第二脱扣器或欠压脱扣器(见图10)(18)图10(17)旋松第二脱扣器或欠压脱扣器接线柱螺钉，将接线拔出，用扳手旋下固定在侧面上的三个螺栓(17),将脱扣器取出来，换上新脱扣器后拧上固定螺栓并旋紧，再将接线插入接线柱内并旋紧
12、接线柱螺钉。若装卸的是欠压脱扣器则应将脱扣器上的止动螺栓（18）由A位置换至B位置（工作位置）。7.8 装卸微动开关S3、S21、S22、S41、S427.8.1 3AH及3AF断路器（见图11）a）用扳手旋下固定开关支架上的4个螺栓（19）；b）向一侧拔出螺栓，即可取下微动开关。c）装上新的开关后，在螺栓头部涂少许厌氧胶，再旋上螺母。(19)图117.8.2 3AH5断路器(见图12)(21)(20)a）用扳手拆下固定齿轮箱上的两个螺栓（20）,取下带有微动开关的弯板（21）,更换微动开关；b）把新的微动开关装上按相反次序装配好。7.9 装卸辅助开关Sl（见图13）图13(22)(23)a）
13、用扳手旋下机构扳上固定辅助开关的2个螺栓Q2）；b）用扳手松开传动不锈钢拉杆上E向螺栓（23）,将辅助开关连同接线一起取下，更换辅助开关S1；c）把新日勺辅助开关按相反次序装配好。(25)(24)(25)(26)图14图157.10 手车联锁检查（见图14、15）a)断路器处在试验位置或工作位置在分闸状态下，没有转动操作钥匙(24)时，联锁机构内部与断路器机构相连接的顶杆未顶起，按照“五防”的规定，此时容许断路器合闸，用手可以按下合闸按钮(25)或容许电动合闸。如图14,b)当断路器处在试验位置或工作位置在分闸状态下，变化手车位置时(从试验位置到工作位置或工作位置到试验位置)，必须转动操作钥匙
14、(26),这时联锁机构内部与断路器相连接的顶杆向上顶起，断路器合闸机构被锁定，无法合闸。转动操作钥匙日勺同步，联锁机构面板上摇柄日勺活门打开，可以插入摇柄，把断路器手车摇进或摇出(从试验位置到工作位置或从工作位置到试验位置)，在这过程中，按照“五防”日勺规定，断路器不能合闸，无法按下合闸按钮(25),电动合闸也无法动作。如图15o7.11 维护后的调试7.11.1 触头开距a)触头开距测量(见图16、图17)用卡尺分别测量断路器在合、分闸状态时，触头断开、闭合时的间隙，触头的开距就是间隙变化量。详细测试点见图示。3AH3(3AF)参照图16、图17。把卡尺日勺顶端顶在灭弧室下部日勺导电夹日勺平面上，卡尺日勺另一端靠在下出线端极帽底部的平面上。测量断路器合闸与分闸状态下的数值，它们之间的变化量就是触头的
