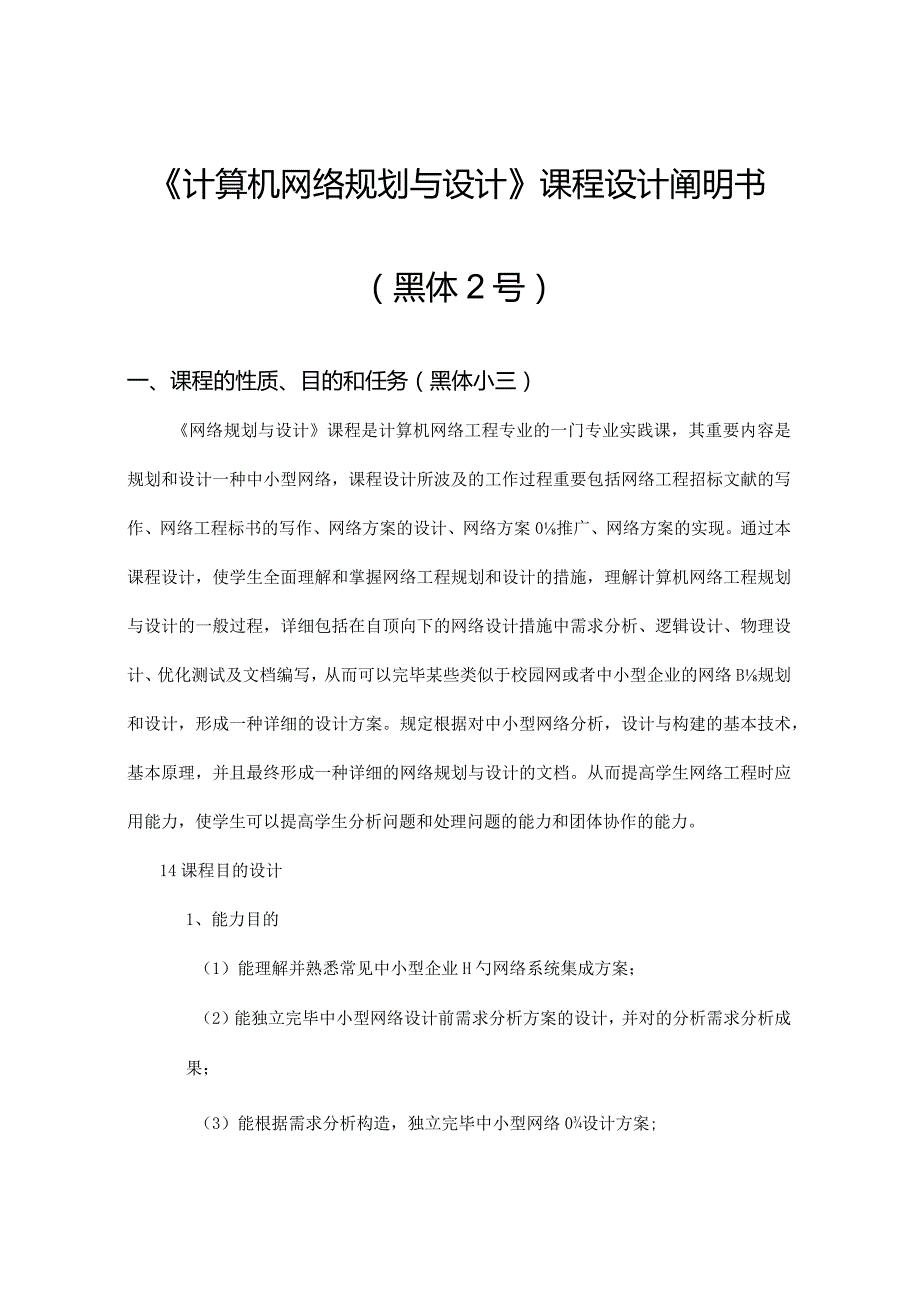

1、计算机网络规划与设计课程设计阐明书（黑体2号）一、课程的性质、目的和任务（黑体小三）网络规划与设计课程是计算机网络工程专业的一门专业实践课，其重要内容是规划和设计一种中小型网络，课程设计所波及的工作过程重要包括网络工程招标文献的写作、网络工程标书的写作、网络方案的设计、网络方案0推广、网络方案的实现。通过本课程设计，使学生全面理解和掌握网络工程规划和设计的措施，理解计算机网络工程规划与设计的一般过程，详细包括在自顶向下的网络设计措施中需求分析、逻辑设计、物理设计、优化测试及文档编写，从而可以完毕某些类似于校园网或者中小型企业的网络B规划和设计，形成一种详细的设计方案。规定根据对中小型网络分析，

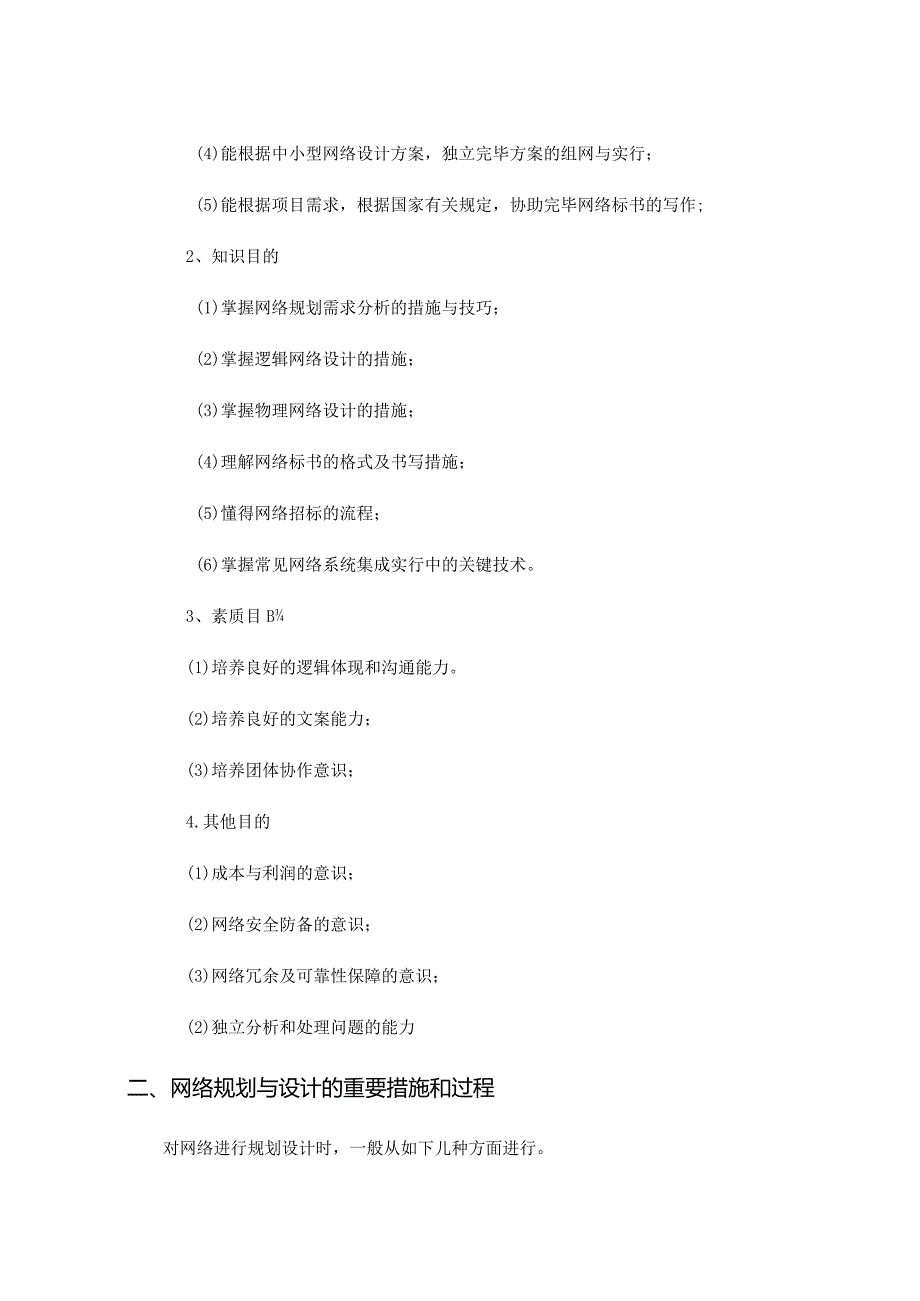

2、设计与构建的基本技术，基本原理，并且最终形成一种详细的网络规划与设计的文档。从而提高学生网络工程时应用能力，使学生可以提高学生分析问题和处理问题的能力和团体协作的能力。14课程目的设计1、能力目的（1）能理解并熟悉常见中小型企业H勺网络系统集成方案；（2）能独立完毕中小型网络设计前需求分析方案的设计，并对的分析需求分析成果；（3）能根据需求分析构造，独立完毕中小型网络0设计方案;(4)能根据中小型网络设计方案，独立完毕方案的组网与实行；(5)能根据项目需求，根据国家有关规定，协助完毕网络标书的写作;2、知识目的(1)掌握网络规划需求分析的措施与技巧；(2)掌握逻辑网络设计的措施；(3)掌握物理

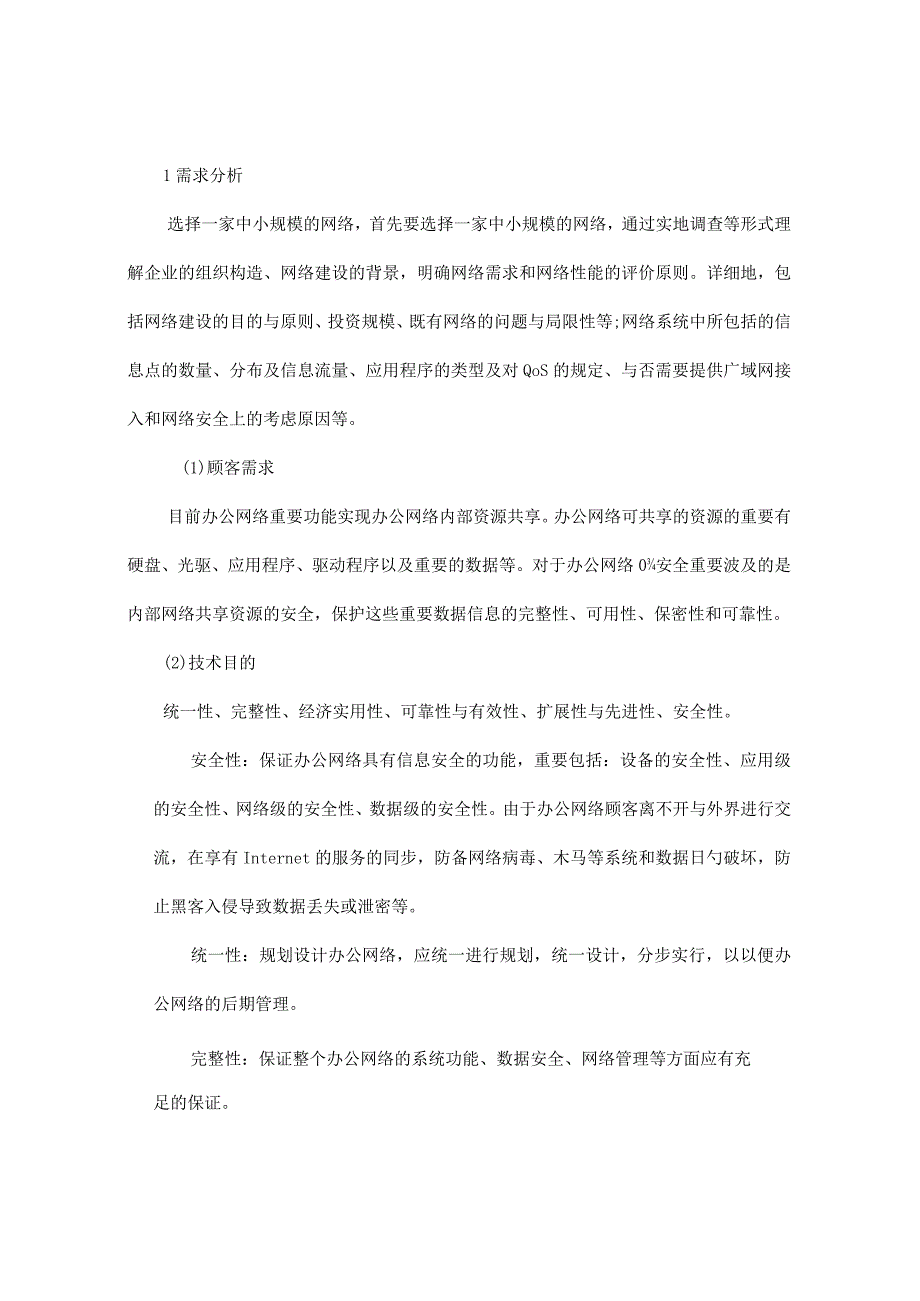

3、网络设计的措施；(4)理解网络标书的格式及书写措施；(5)懂得网络招标的流程；(6)掌握常见网络系统集成实行中的关键技术。3、素质目B(1)培养良好的逻辑体现和沟通能力。(2)培养良好的文案能力；(3)培养团体协作意识；4.其他目的(1)成本与利润的意识；(2)网络安全防备的意识；(3)网络冗余及可靠性保障的意识；(2)独立分析和处理问题的能力二、网络规划与设计的重要措施和过程对网络进行规划设计时，一般从如下儿种方面进行。1需求分析选择一家中小规模的网络，首先要选择一家中小规模的网络，通过实地调查等形式理解企业的组织构造、网络建设的背景，明确网络需求和网络性能的评价原则。详细地，包括网络建设的
4、目的与原则、投资规模、既有网络的问题与局限性等;网络系统中所包括的信息点的数量、分布及信息流量、应用程序的类型及对QoS的规定、与否需要提供广域网接入和网络安全上的考虑原因等。(1)顾客需求目前办公网络重要功能实现办公网络内部资源共享。办公网络可共享的资源的重要有硬盘、光驱、应用程序、驱动程序以及重要的数据等。对于办公网络0安全重要波及的是内部网络共享资源的安全，保护这些重要数据信息的完整性、可用性、保密性和可靠性。(2)技术目的统一性、完整性、经济实用性、可靠性与有效性、扩展性与先进性、安全性。安全性：保证办公网络具有信息安全的功能，重要包括：设备的安全性、应用级的安全性、网络级的安全性、数
5、据级的安全性。由于办公网络顾客离不开与外界进行交流，在享有Internet的服务的同步，防备网络病毒、木马等系统和数据日勺破坏，防止黑客入侵导致数据丢失或泄密等。统一性：规划设计办公网络，应统一进行规划，统一设计，分步实行，以以便办公网络的后期管理。完整性：保证整个办公网络的系统功能、数据安全、网络管理等方面应有充足的保证。经济实用性：每个企业在组建自己内外计算机网络的时候，都需要考虑怎样最有效的运用网络资源，使有限的硬件设施获得最优的可用带宽，保证建成的网络安全和规范，并且易于维护、扩展和高效使用。因此,在设计中要采用先进的、成熟的、实用性强的技术和性价比高网络产品，不盲目的追求设备的高档、
6、技术的超前，以免导致不必要的资金挥霍，从而使系统具有较强的实用性。可靠性与有效性：规划设计时必须从系统构造、设计方案、设备选型、厂商的技术服务与维修响应能力、设备备件供应能力等多方面考虑，尽量减少故障发生的也许性，缩小影响面。同步还须考虑与既有办公设备和事务处理的整合。扩展性与先进性：进行网络规划设计时应具有很好的扩展性，以减少系统扩展的投入成本，并能充足满足信息技术高速发展的需要。能适应近3-5年内的业务增长和突发性事件的需要，保证各级系统的可扩充性和先进性，并注意设备的冗余设计以及网络的负载均衡。(3)网络应用Web、FTP、E-MaikVODo2、逻辑设计(1)整体构造设计根据需求分析，
7、以层次化的网络设计措施，选择合适的网络技术，设计一种性能价格比相对优化的网络处理方案，该网络要实现多种资源的兼容性，网络整体安全性、先进性、可靠性，后续网络的可扩展性、易管理性、高有效带宽等。重要包括:组网技术日勺选择，子网的划分与隔离，共享资源的配置，应用服务器的设置,IP地址规划等，综合布线系统的规划（工作区子系统，水平子系统，主干子系统，设备间子系统，建筑群子系统，管理子系统，需要考虑机房的安全、布局等等）。（2）局部网络构造设计3、物理设计重要是：布线、互换机与路由器配置（1）网络中心的设计（2）每栋楼设计4.网络设计方案的编写以通用的网络方案编制规范撰写一种对应的书面文档，在该文档中
8、要包括需求分析（网络建设的目的与原则）、主干技术的选择、工程总体设计（拓朴构造、功能设计、硬件与软件选择、构造化布线等）、网络管理与安全、投资预算和设备清单。5、测试（1）确定测试范围（对哪个网段测试）（2）确定测试内容（连通性、性能、故障）三、设计（或上机）内容和基本规定能力训练拟实现的能力目的有关支撑知识及目的 训练方式于成果编号项目名称段及环节（可展示）网络需求调查掌握需求调查的目的、措施和技巧电子表格等记录工具的现场调查，实使用地讲解写出需求调查汇报，用图表的方式绘出调查量化成果，指出敏感点。调查成果分析根据需求调查量化构造，分析网络技术需求懂得网络多种常见技术承接上一模的功能块，现场
9、分析写出需求分析汇报网络招标能对的反应需求得写出招标书，懂得招标的环节懂得招投标规范和规定承接上一模块，模拟招标招标文献一整套逻辑网络拓扑设计能设计符合需求的J网络拓扑图，能画出拓扑图多种拓扑构造的优缺承接上一项陷，拓扑图的绘制工具目，理实结合逻辑网络拓扑图及其阐明逻辑网络地址规划能设计符合需求的网络地址规划方案IP地址的有关知识承接上一模块，理实结合逻辑网络地址规划阐明书网络可靠性设计能在既有拓扑构造及地址规划方案基础上进行可靠性优化保障网络可靠性的多种承接上一模措施块，理实结合可靠性设计阐明书网络安全性设计能在既有拓扑构造及地址规划方案基础上进行安全性优化保障网络安全性的多种承接上一模措施
10、块，理实结合安全性设计阐明书物理网络设计将逻辑网络设计方案详细实现到真实环境综合布线、理解多种主承接上一模流设备得功能及技术块，理实结合物理网络设计阐明书网络实现在路由互换设备上实现在既有试验室设备上将方案实现互换路由设备的配置理实一体，实际操作四、参照设计题目：1 .规划设计一种拥有200个机位的网吧。规定从如下几种方面进行设计:1） .需求分析（目的,特点,方略）.2） .网络规划设计构造选型（拓朴构造）.Internet接入.硬件选择（型号,配置）.软件选择（系统软件,管理软件,应用软件）.传播介质.3） .可行性论证.传播速度.顾客接口（客户机,操作系统,应用软件,协议）.管理能力（技
11、术，安全）投资费用（软件,硬件,安装,布线,培训I,维护等）.成本回收等.2 .某中学校园网规划方案的设计设计规定如下：1 .建立办公自动化系统办公楼共有40个信息点。规定通过校园网连至INTERNET,到达100M到桌面,并对财务科，人事科等科室进行单独子网管理。2 .建立考试监控系统共有教学楼3座，120个信息点。（1）综合教学楼一种，60个信息点。其中有10个试验室，每个试验室配置1台PC和1个投影仪（此处不必上网）；20个教室，其中一种教室2个摄像机。（2） 一般教学楼1：40个信息点，共20个教室，其中一种教室2个摄像机。（3） 一般教学楼2：20个信息点，共10个教室，其中一种教室
12、2个摄像机。3 .建立综合多媒体教室信教中心：共120个信息点。有两个多媒体教室，每个教室60台PC。规定可网管,通过校园网上连至INTERNET,到达1OOM到桌面。4 .为了满足教职工的需要，提高教职工教学条件和水平，大力发展网上教学，优秀科目科件制作等。将教职工宿舍区的PC通过校园网上连至INTERNET,到达IOM到桌面,后来可扩展到100M。5 .学校校园网建设所需PC和投影仪由校方自行选择和安装。学生宿舍由于高中阶段学习生活的）特殊性，不进行任何布置。6 .企业网（园区网）设计每一种企业网（园区网）均有自己的特殊性，包括企业网（园区网）的环境和功能需求，这就规定必须针对这些特殊性进
13、行专门的规划与设计。1） .规划和设计企业网（园区网）的重要环节：首先，在规划和设计企业网（园区网）前必须进行详细的需求调研，弄清晰顾客既有的网络状况以及建网目的。限于网络方面的专业技术水平，顾客往往无法清晰地对需求进行描述，这就需要设计人员揣摩顾客的意图，通过多种方式理解顾客的需求。有了需求后来，下一步就是对系统进行分析，对企业网（园区网）中的重要技术进行选型，根据先进性和实用性相结合，经济性和可扩展性相结合，按可靠性、安全性、可管理性、可维护性的原则进行设计。详细包括主干网技术选型、主干网拓扑构造、Internet接入方式、广域网互连方式、某些组网关键技术等。接着是进行详细的设计。首先是设
14、备的选型，设备选型必须在满足功能B前提下，遵照有关的设计原则；然后是VLAN的规划、IP的规划、路由的规划；接着是进行可靠性、安全性B详细规划以及网络0管理规划等。最终，需要进行综合布线系统设计和机房设计。2） .企业网（园区网）在规划过程中应遵照的原则。（1）原则化及规范化：采用开放的原则网络通信协议，选择符合工业原则的网络设备、通信介质、网络布线连接件及其有关器件器材。工程实行遵照国家电信工程实行原则进行。（2）先进性与成熟性：按照生命周期的原则，系统设计的基本思想，符合技术发展的基本时尚，使布线系统在其整个生命周期内保持一定的先进性。选择合理的网络拓扑构造，网络工程中所用的设备、器材、材
