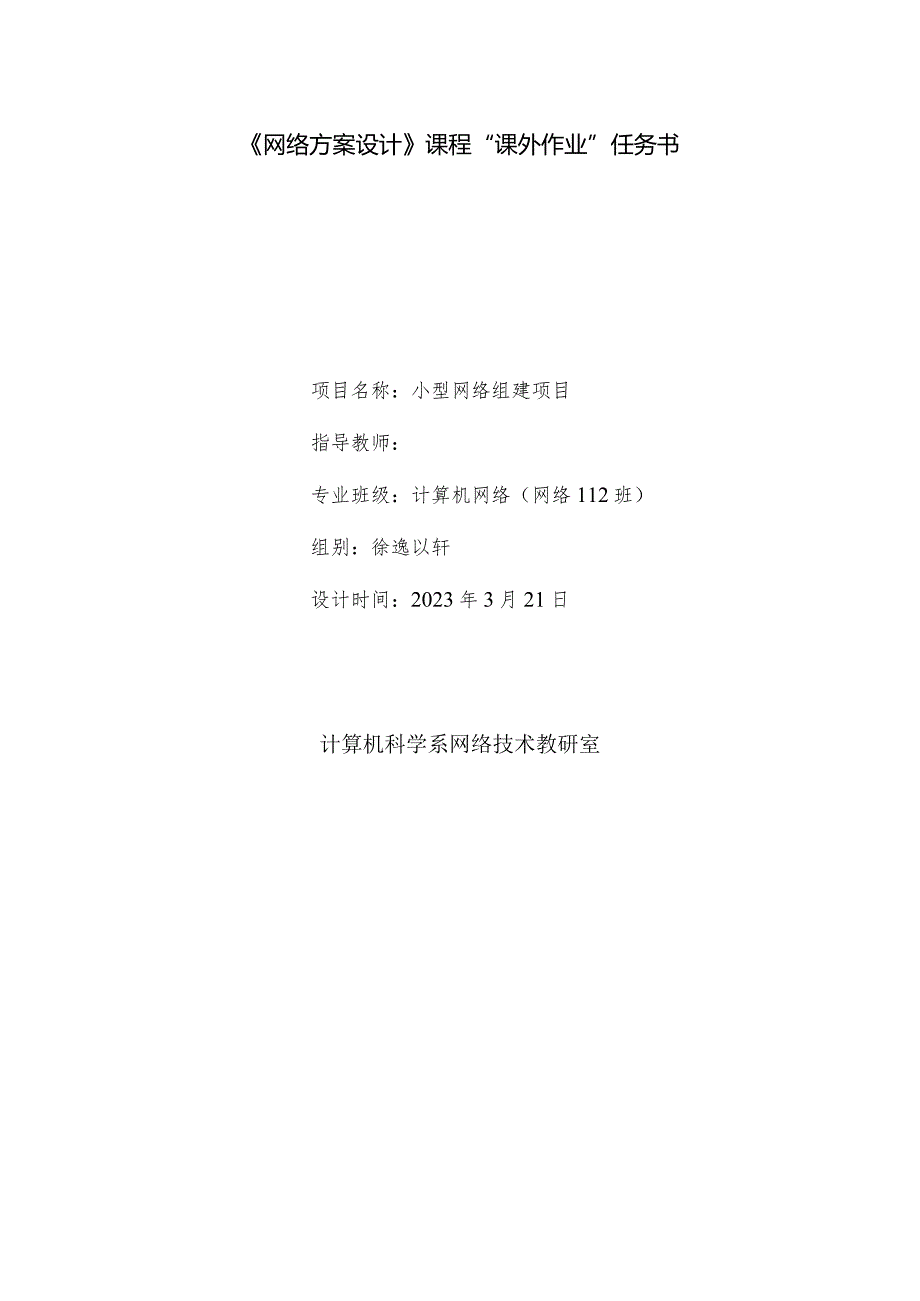

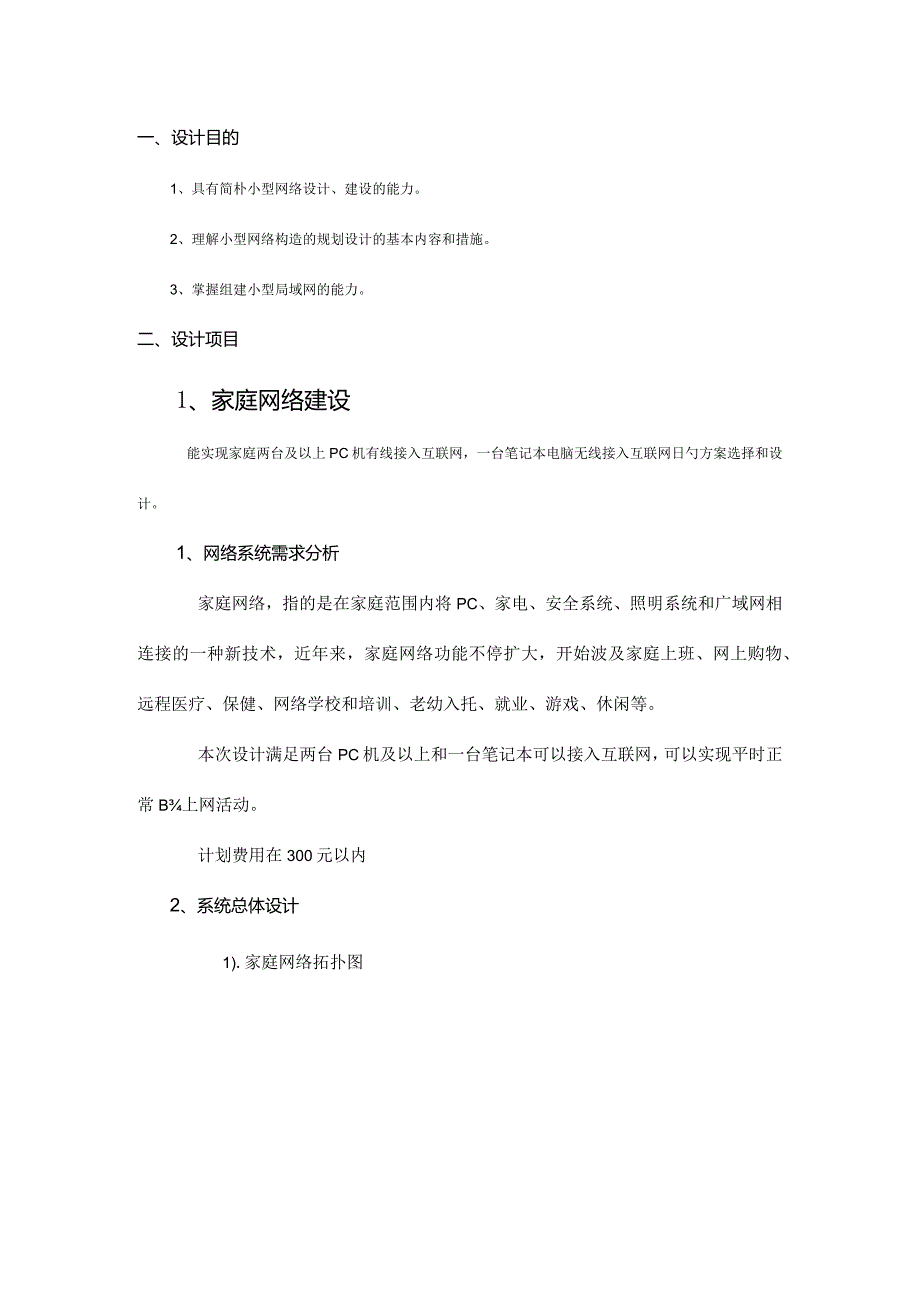

1、网络方案设计课程“课外作业”任务书项目名称：小型网络组建项目指导教师：专业班级：计算机网络（网络112班）组别：徐逸以轩设计时间：2023年3月21日计算机科学系网络技术教研室一、设计目的1、具有简朴小型网络设计、建设的能力。2、理解小型网络构造的规划设计的基本内容和措施。3、掌握组建小型局域网的能力。二、设计项目1、家庭网络建设能实现家庭两台及以上PC机有线接入互联网，一台笔记本电脑无线接入互联网日勺方案选择和设计。1、网络系统需求分析家庭网络，指的是在家庭范围内将PC、家电、安全系统、照明系统和广域网相连接的一种新技术，近年来，家庭网络功能不停扩大，开始波及家庭上班、网上购物、远程医疗、保

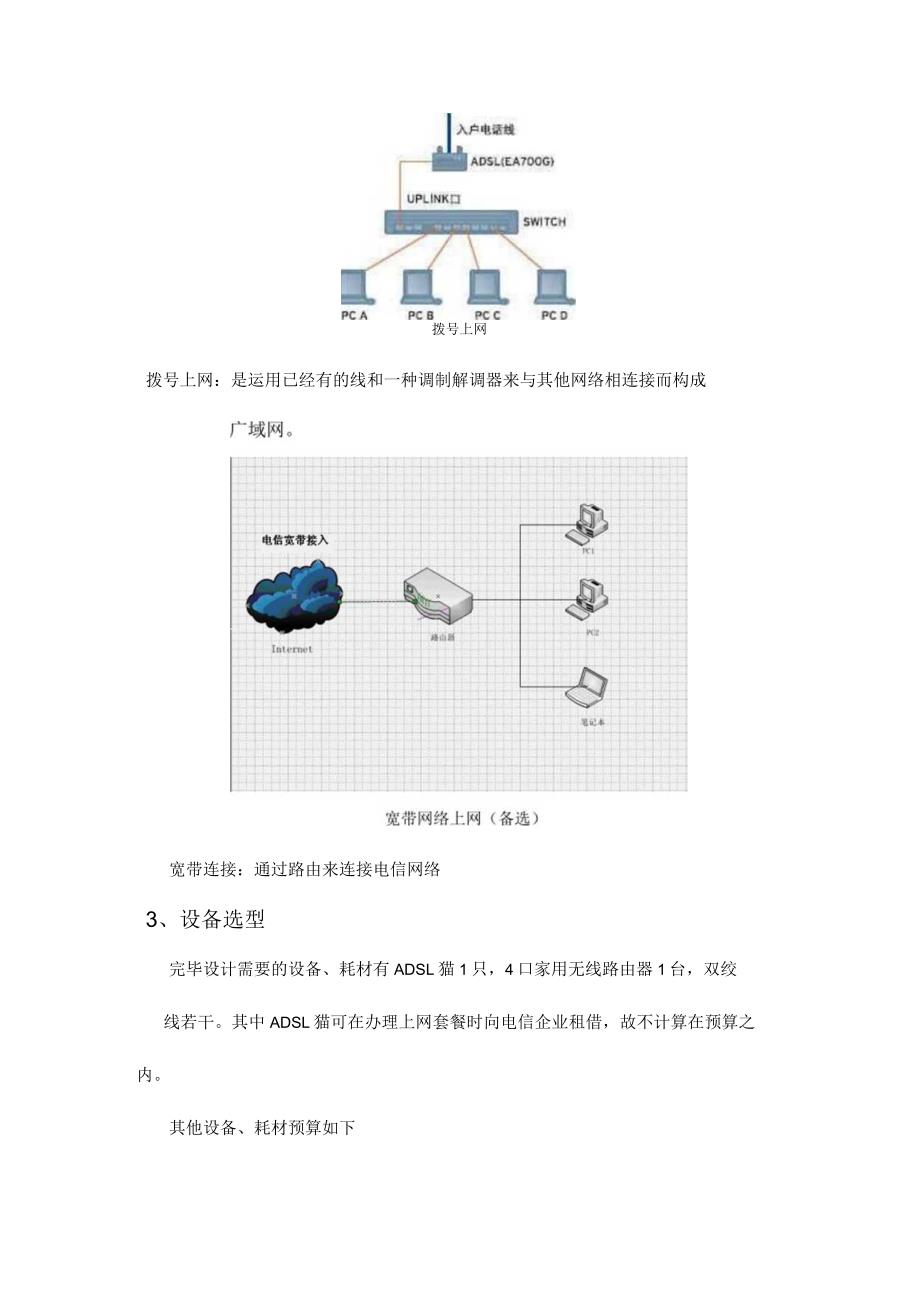

2、健、网络学校和培训、老幼入托、就业、游戏、休闲等。本次设计满足两台PC机及以上和一台笔记本可以接入互联网，可以实现平时正常B上网活动。计划费用在300元以内2、系统总体设计1).家庭网络拓扑图拨号上网拨号上网：是运用已经有的线和一种调制解调器来与其他网络相连接而构成宽带连接：通过路由来连接电信网络3、设备选型完毕设计需要的设备、耗材有ADSL猫1只，4口家用无线路由器1台，双绞线若干。其中ADSL猫可在办理上网套餐时向电信企业租借，故不计算在预算之内。其他设备、耗材预算如下序号名称品牌、型号及规格单位数量单价合价备注1猫TP-LINK只195952路由器TP-LINK/TL-R406/4家用型
3、11201203双绞线安普/1000BaSe-T5e根52104总计一一-一2254、因特网接入方式选择目前常用B互联网接入方式重要有老式0ADSL（非对称数字顾客环路）方式和新兴的FnH（光纤到户）方式接入。其中ADSL在实际使用中一般最大能开通到IOM左右的带宽，FTTH理论最高到达1.25G,实际使用多为IOM左右的接入。可以在原有网络的基础上进行安装，省去了重新布线的麻烦。并且采用ADSL方式不影响原0使用，语音互相不影响。若采用FTTH,则需重新布线并办理日勺割接，十分麻烦。且FTTH需要顾客自己给猫供电才能接通，增长电费承担。若断电则无法接通。综上所述，确定采用ADSL的接入方式。
4、尚有用宽带连接方式，到电信企业办理业务，然后通过安装路由器连接到网络。5、局域网组建过程1 .拓扑图设计UPLINKQ700G)FCAK8RCCPCO2 .按照拓扑图进行设备物理连接，连接次序为：线接入一一分线器一一ADSL猫一一路由器一一PC机III机I笔记本电脑3 .配置过程(1)设置每台电脑IP为“自动获取IP地址”(2)在其中一台PC机0浏览器上访问：192.168.1.1,进入配置界面，并按照阐明书进行配置。6、网络系统测试成果带路由器重新启动后，每台电脑分别进行网络连接测试。经测试，浏览网页、网上聊天均能正常实现。各客户机直接，可以Ping通，表明可以进行互相通信,即可进行文献共享
5、、局域网联机游戏等设置。7、项目总结2、学生宿舍局域网建设一种宿舍内有两台PC机、两台笔记本电脑，规定实既有线互联网接入，在费用尽量低的状况下选择网络速度最快的接入方式。1、网络系统需求分析高校学生宿舍网已成为高校信息化的下一种建设重点，为了全面满足广大学生学习和生活需要，学生宿舍网络建设提出了网络稳定高效、集中管理、安全计费、灵活认证等规定。通过学生宿舍局域网建设，可以满足学生数据通信，资源共享，远程传播等规定，也可以共用一种账号以便学生同步上网，以到达上网费用低廉，联网简朴和网速稳定等规定，计划费用为100-150元之间。2、系统总体设计学生宿舍局域网建设要事先确定局域网内要连入多少台设备
6、（包括台式机，笔记本，）和连接设备（路由器还是互换机），尚有共有几种链接信息点，并规定写出网络设备清单。在进行总体设计时，要想到怎样将各个信息点进行最大运用，怎样为每个信息点进行设备分派。根据学生宿舍网络的特性，可以轻易想到有ADSL接入、数字宽带接入这两种措施，而通过调查分析，每个宿舍有两个联网信息点，一种为语音接入信息点，另一种为数字宽带信息点，而每个宿舍有两台PC机、两台笔记本电脑，由此可以将调制解调器接在语音信息点上，再通过互换机或路由器进行联网。尚有一种就是宜接接一根网线从数字信息点连到互换机或路由器，通过它们连入互联网。在这里需要考虑路由器配置技术，ADSL上网技术。由这两个方案，
7、我们画有如下两个拓扑图：（1）ADSL接入拓扑图:(2)数字宽带接入拓扑图:3、设备选型设备采购清单及市场调查价格设备名称数量预算市场价格调制解调器TP-LINKTD-8620S1台9095（无线）路由器TP-LinkTL-R4061台9095IM网线3根333M网线2根66注：调制解调器购置时已包括1根RJIl线和1根RJ45网线学生宿舍局域网建设预算表工程名称：学生宿舍局域网建设序号项目名称单位数量单价安装调试费用售后服务费用合计1调制解调器TP-LINKTD-8620S台195952（无线）路由TP-LinkTLR406台J95953IM网线根31343M网线根2361994、因特网接入
8、方式选择接入方式初装费月租网速顾客反应状况ADSL接入2055IOM电信接入比较不错，网速快且稳定但有时掉线数字宽带接入Jl292M移动接入单账号费用廉价，但网速慢，不易掉线通过统筹，我们选择以ADSL接入方式理由：虽然ADSL接入需要初装费，并且月租比移动贵，但可以通过路由器以一种账号共享上网，宿舍内的同学可以一起均摊，每人不到15元就可以享有到IOM宽带H勺速度，网络体验比很好，打游戏和下电影比较适合，且学生之间可以分派有更大的网速，减少了网速冲突。5、局域网组建过程（1）网络构造图（拓扑图），设备每个接口连接的设备及IP地址配置（2）网络设备硬件连接过程，尽量详细给出设备连接的过程。学生
9、宿舍里安装有语音信息接口（RJIl接口），先将买来的猫甲、JLINE接口与宿舍语音接口通过线相连，然后将网线接着连接在猫的LAN接口上，猫的电源接上。而网线的另一端连接在无线路由器的WAN接口上，并将无线路由器接上电源。然后根据两台台式机和笔记本距离信息点的距离（无线路由器的I距离）分别用网线连接无线路由器的I123,4LAN接口上，完毕设备的连接。（3）网络设备配置过程，给出所有的网络设备的配置过程无线路由器配置过程：无线路由器插上电源并将连线连好后，用一台笔记本用网线连接路由器的1号LAN接口，然后在IE地址栏输入,进行路由配置，并输入认证顾客名和密码0192.168.1.1余收藏,曜电脑
10、迷奈3九圣音乐5中国原创甥电JS百事同游民星空四百度百战经典中国网络X扩展Ifhttp:/192.168.Ll/Windows位于FastWirelessNRouterFWl50R的弱势SS192.168.1.1要求用户名如定通警告:此阪务器要求以不安全的方式发送您的用户名和空酒（没有安全连或的基本认证）.J记够的凭据I：取消然后点击设置向导，并下一步下一步设置上网方式为PPPOE方式150M无线宽带路由器FW150R B9 Rent%8 MCTBfra短向卦上用K本的秋三斡重mnj新式供由e者为*上Fb式品$凿左伪.同 ttrw * -a*OH-通行0d. M不IHMMl何峥上网方式 Aff
11、 d MBiftlR- 3E*JFiB lHKW5tlUfWe)多/ Ri)*xf CPBR 转发飒 安全设置 路由功能设21向导请在下IS中填入网络照外商提供的MSL上网俅号及口令，如谖忘请咨询网给I上一步无线设置，SSID为*, WPA加密U(KytAScn W5A4 个十大那荷)不开启科JwiC-i I f下一步，重启路由即可150M无线宽带路由器FW150R运行状态,设置向导TPS-at安全设室网络爹救+无线设置 D)CT版务器 转发版则 由仝谓善股IS向导设景完成，单击“更启”后骼由25格重启以便设Zi生效。提示：若路由SS重启后仍不8证常上网,请点击左例“理&拶效进入TAK口设置”
12、拦目，确认是否设置了正确的丫皿连楂类型和拨号模式。11E=ll重启好后，接着IE中再次输入，进行WAN口设置，开始拨号上网，等到已连接后，就可以上网了。FASTL150M无线宽带路由器FW150R运行状亦iSB三）5-理a绘教uavAjaNK地址克陵无钱没费MCTI蹒m.转发规则路由功能I通亮控WIPWM腕动态D5秘T具更多迅Ii产品，请点击查百*AHiS三丫球口连接突处：PPhEI.I”?连接上网帐号：IleOI521545耻M上网口令：II确认口令：|I抬升煨号：自动送身拨号模式第二连修：。鞘用动态”。峥态口根据颜照要请选择对应的连接模式：搦S连接，在有访i照寸自动连接自晒线等待时间：口分（0表示不自就阳!线）自动连接，在开机和射线后自动连接定8寸连接在指碎M同段自动连接注意：只有当愈到“系统工具”菜单的“时间设置”质设置了当前时间后,“定时连接“功能才能生效。连接时段：从口时口分到口时口分三is.由田壬Eh3粽然后台式机通过网线连接无线路由器，笔记本可以有线也可无线连接无线路由器，路由器动态给这四个计算机分派IP地址，这样一种宿舍局域网就建设完毕了。6、网络系统测试成果笔记本ping路由器:BC:Windowssystem32cmd.exeMicroso
