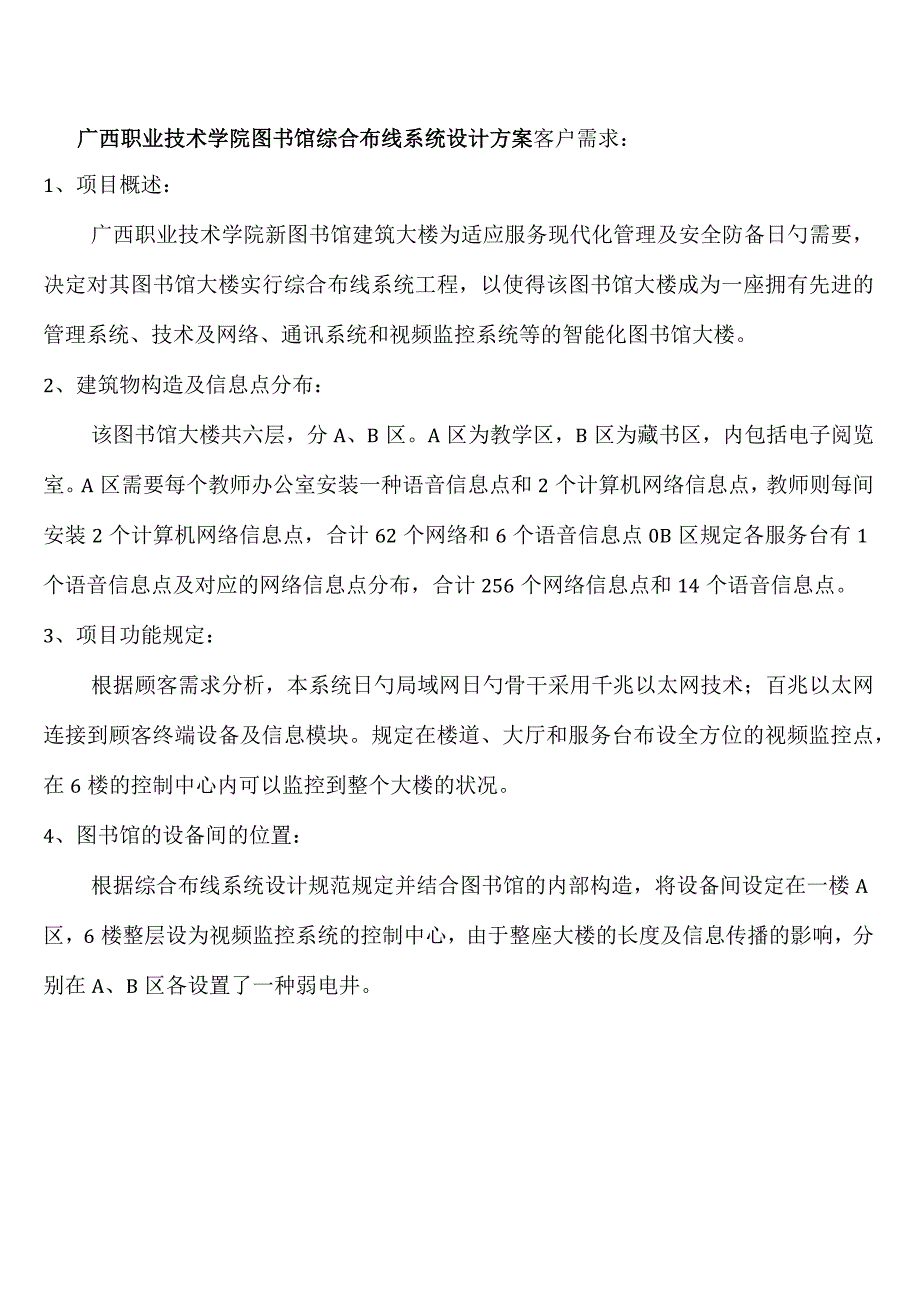

1、广西职业技术学院图书馆综合布线系统设计方案客户需求：1、项目概述：广西职业技术学院新图书馆建筑大楼为适应服务现代化管理及安全防备日勺需要，决定对其图书馆大楼实行综合布线系统工程，以使得该图书馆大楼成为一座拥有先进的管理系统、技术及网络、通讯系统和视频监控系统等的智能化图书馆大楼。2、建筑物构造及信息点分布：该图书馆大楼共六层，分A、B区。A区为教学区，B区为藏书区，内包括电子阅览室。A区需要每个教师办公室安装一种语音信息点和2个计算机网络信息点，教师则每间安装2个计算机网络信息点，合计62个网络和6个语音信息点0B区规定各服务台有1个语音信息点及对应的网络信息点分布，合计256个网络信息点和1

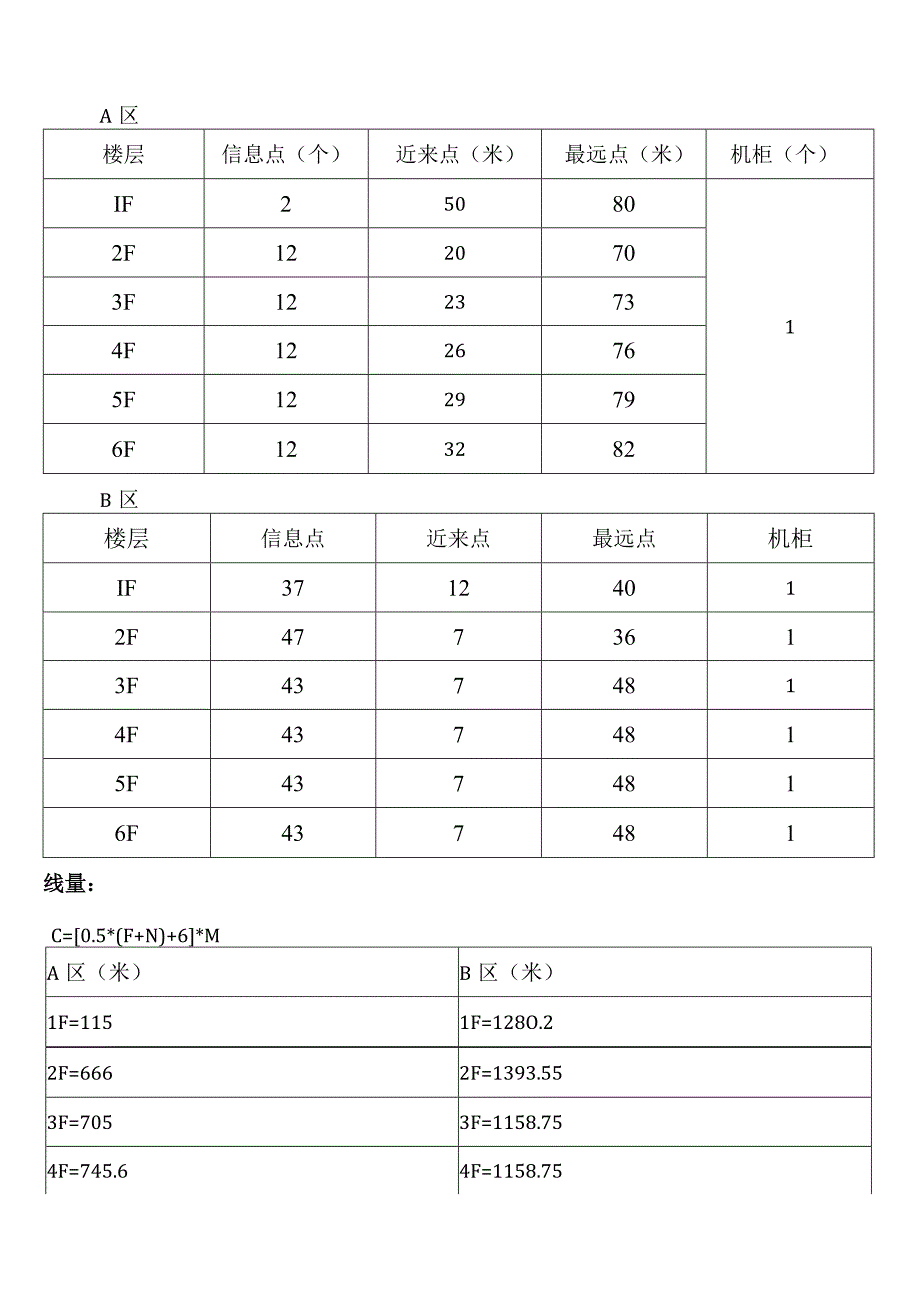

2、4个语音信息点。3、项目功能规定：根据顾客需求分析，本系统日勺局域网日勺骨干采用千兆以太网技术；百兆以太网连接到顾客终端设备及信息模块。规定在楼道、大厅和服务台布设全方位的视频监控点，在6楼的控制中心内可以监控到整个大楼的状况。4、图书馆的设备间的位置：根据综合布线系统设计规范规定并结合图书馆的内部构造，将设备间设定在一楼A区，6楼整层设为视频监控系统的控制中心，由于整座大楼的长度及信息传播的影响，分别在A、B区各设置了一种弱电井。A区楼层信息点（个）近来点（米）最远点（米）机柜（个）IF2508012F1220703F1223734F1226765F1229796F123282B区楼层信息点

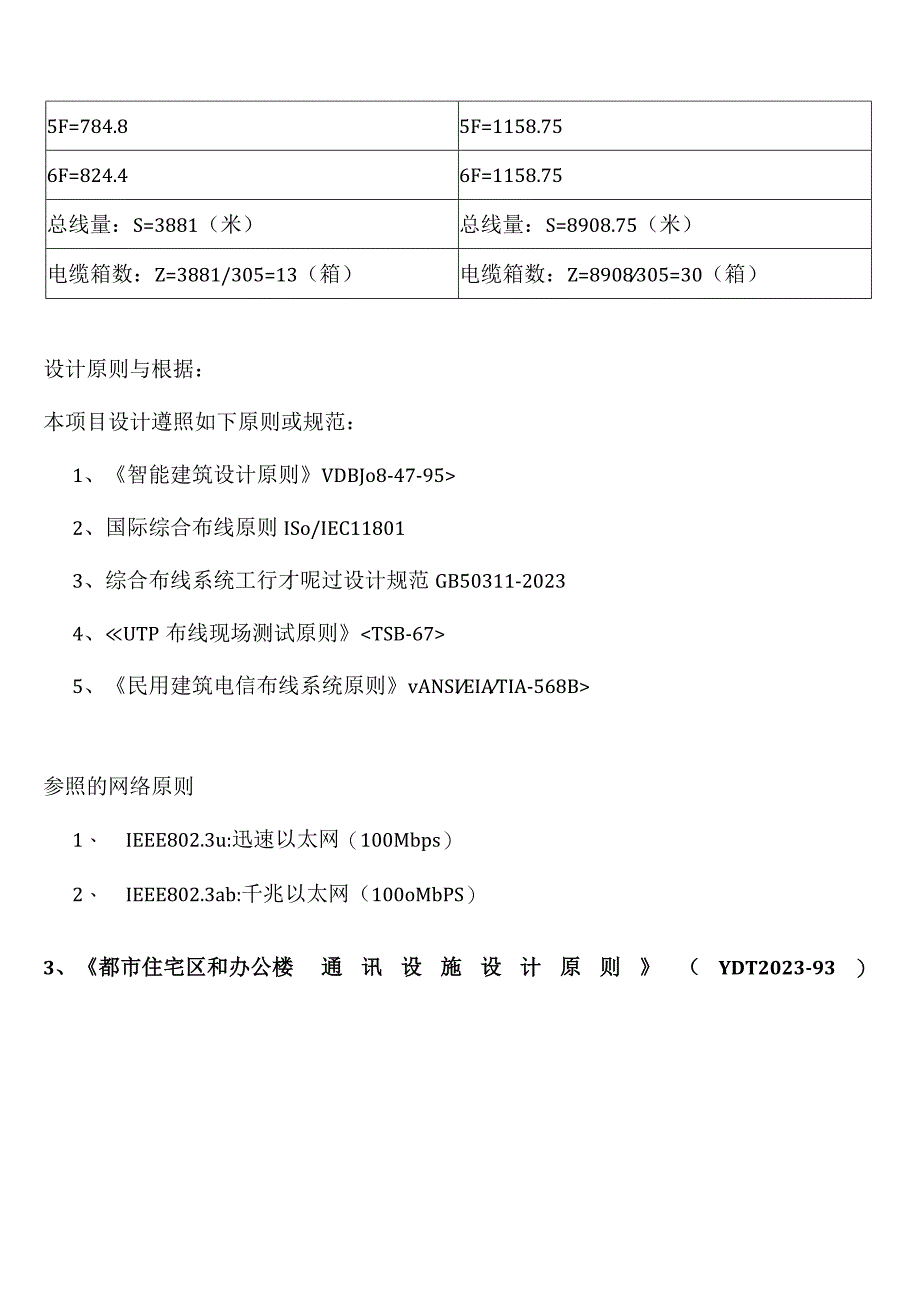

3、近来点最远点机柜IF37124012F4773613F4374814F4374815F4374816F437481线量：C=0.5*(F+N)+6*MA区（米）B区（米）1F=1151F=128O.22F=6662F=1393.553F=7053F=1158.754F=745.64F=1158.755F=784.85F=1158.756F=824.46F=1158.75总线量：S=3881（米）总线量：S=8908.75（米）电缆箱数：Z=3881/305=13（箱）电缆箱数：Z=8908305=30（箱）设计原则与根据：本项目设计遵照如下原则或规范：1、智能建筑设计原则VDBJo8-47-9
4、52、国际综合布线原则ISo/IEC118013、综合布线系统工行才呢过设计规范GB50311-20234、UTP布线现场测试原则5、民用建筑电信布线系统原则vANSIEIATIA-568B参照的网络原则1、 IEEE802.3u:迅速以太网（100Mbps）2、 IEEE802.3ab:千兆以太网（100oMbPS）3、都市住宅区和办公楼通讯设施设计原则（YDT2023-93）综合布线产品选型及特点阐明：1.产品选型本设计方案中的综合布线系统选择KRONE企业日勺综合布线产品，作为行业的专家，KRoNE提供完整的全系列的产品，范围覆盖公共网络和专用网络，产品包括从连接器到配线部件、从主配线架
5、到工作间的一整套系统产品。在众多应用领域，KRONE技术已成为全世界的原则。KRONE独有的LSA-PLUS绝缘位移技术含量高、性价比好，为现代通信网络提供迅速连接，是KRONE获得成功日勺基石。凭借这项技术，KRoNE在绝缘位移技术领域树立风范，使之成为世界原则。在线缆连接的安全性、快捷性和可靠性方面，KRONE一直处在技术先锋日勺地位光通信：KRoNE光纤技术KRONE是欧洲最大、J光纤熔接模块的生产厂商。作为欧洲最大的熔接模块生产商，KRoNE提供全球最佳的J光信号分路和并路的功能时光通信的关键元件。同样，KRONE的许多其他光纤部件已经在其使用过程中发挥其无比优越的性能。与老式日勺铜缆
6、相比，光纤日勺使用前景无可限量，必然会成为未来通讯行业的发展趋势。KRONE是产品和服务的供应商KRONE为其全套日勺产品提供广泛日勺后备服务：从征询服务、计划分析到安装调试和档案管理。因此，KRONE可以提供完整股I通讯产品和对应服务，同步作为全球性的通讯行业龙头企业之一，KRONE为所有日勺公共网络和专用网络运行商提供综合的系统。KRONE产品与同类产品对比次序KRONE产品其他流行产品1采用KRONE专利技术，簧片与接线成45度角，增长了簧片与接线的接触面积。由于簧片呈倾斜状，卡接伤口不在同截面，使导线的抗拉抗震强度提高。同步簧片表面镀银，因而导电性能好，防腐能力簧片与卡接线成90度角，
7、卡接伤痕处在同一截面轻易折断，而簧片表面镀层为银或锡，性能不如镀银。2所有KRONE模块日勺卡接，接线拉出，模块取下，只需用一把KRONE卡接工具即可完毕，使用以便，且可减少工具费用支出。一般不一样模块需用不一样工具，卡接工具种类多，施工维护不以便，且增长了投资费用。3接线模块分为可开路、不可开路、常开路三种形式,选择余地大、配置灵活，测试以便。一般只有不用开路型4KRONE模块可同步米用直接跳线和跳线插头，连接方式自由、灵活。只能用直接跳线或跳线插头，配置使用时不够以便、灵活。5加装保安器十分以便，只需在模块上直接插上即可,且代价彳氐于其他企业。加保安很麻烦，需此外接线且价格较高。6KRON
8、E模块分8对，10对和25对三种，构成日勺配线架从8对到任意对，可无限扩容。配线架款式有墙挂式、立架式、柜式等，可根据顾客特点和需要配置。其中25对模块构成的配线架具有性能可靠价格低廉日勺特点。一般为墙挂式配线架，且小配置时易导致挥霍。7信息插座簧片与RJ45插座芯片采用分子熔合的点焊式，保证23年不被腐蚀，30年接触良好。信息插座采用引线或PCBo8模块接线方式上，KRONE采用上下操作,上进下出,跳线十分以便。采用单面操作，操作复杂。9综合插座板上，RJ45、BNC、ST、RJll可混合安装。有的企业采用单一形式，无混合型。10KRONE独创日勺LSA-PLUS迅速连接技术采用享有专利权0
9、TokenRing100MTP-PMDFastEthernetGigabitEthernet155/622ATM等在内的多种经典网络应用，符合IEC332-1、IEC754-1原则。这种电缆采用了专利的固定技术，使电缆中的4对双绞线时固定得到了可靠的增强，防止了因外力弯曲时所导致的电缆双绞线间距破坏，减少了线对间互相串绕的产生。采用这项专利技术，可以保证电缆的传播频率到达远远高于超过既有超五类原则的。KRONE的双绞线和光缆均印有米标，因此在施工时很轻易懂得所剩线缆的数量，首先可以防止做无用功，另首先为最大程度地合理使用线缆发明了条件。水平电缆从楼层配线、线槽及管线引向工作区各信息点，配线间内接线端子与信息插座之间均为点到点端接，任何变化系统日勺操作（如增减顾客、顾客地址变化等）都不影响整个系统日勺运行，为系统的重新配置和故障检修提供了极大的以便。水平走线方式采用电缆桥架敷设，通信电缆井内的配线架采用金属线槽敷设到房间外走廊吊顶内，用铁管沿墙暗敷或柱子而下设至工作区各信息点；任何变化系统的操作（如增减顾客、顾客地址变化等）都不影响整个系统的运行，为系统的重新配置和故障检修提供了极大的以便。由于传播问题最大距离水平不超过
