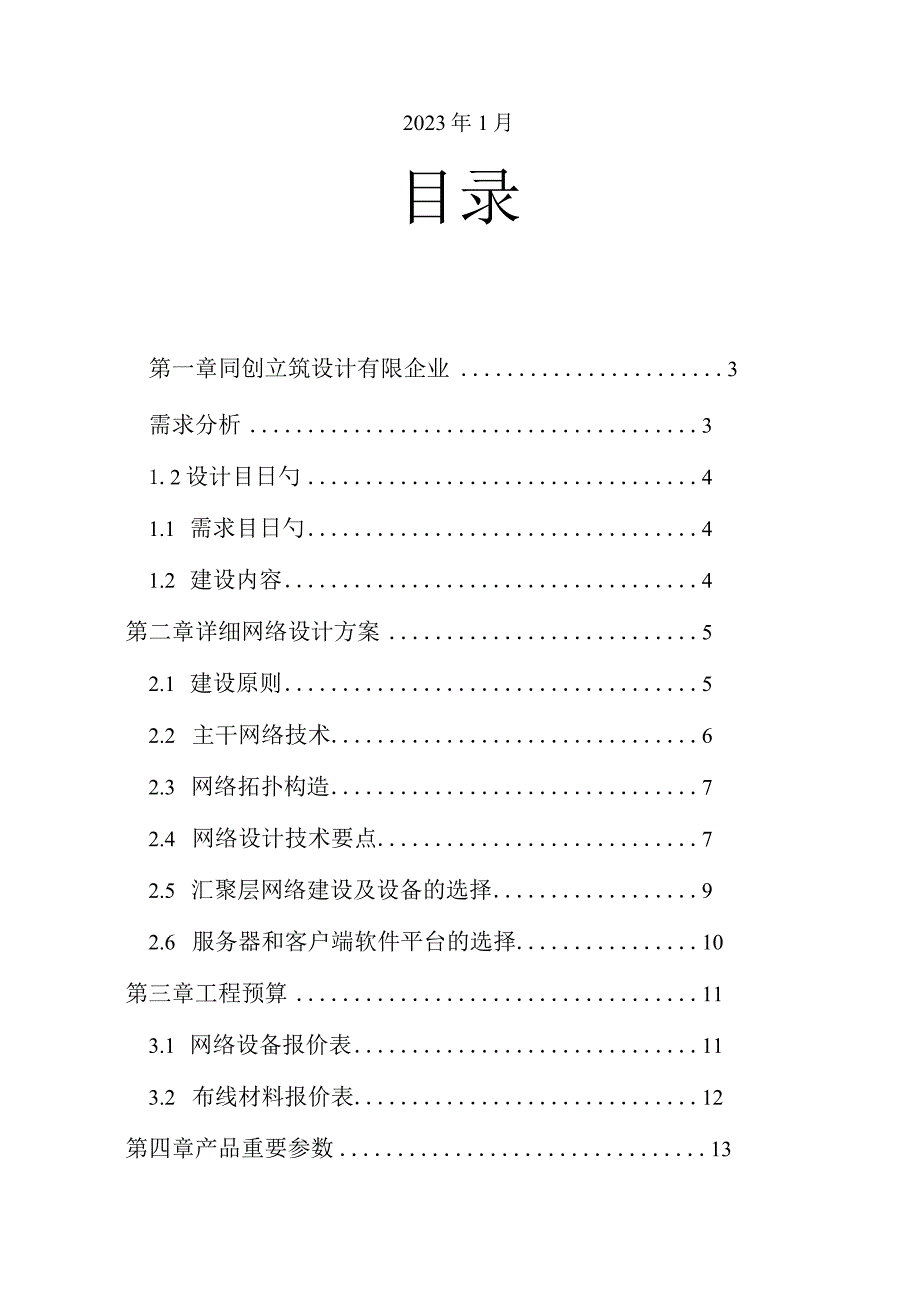

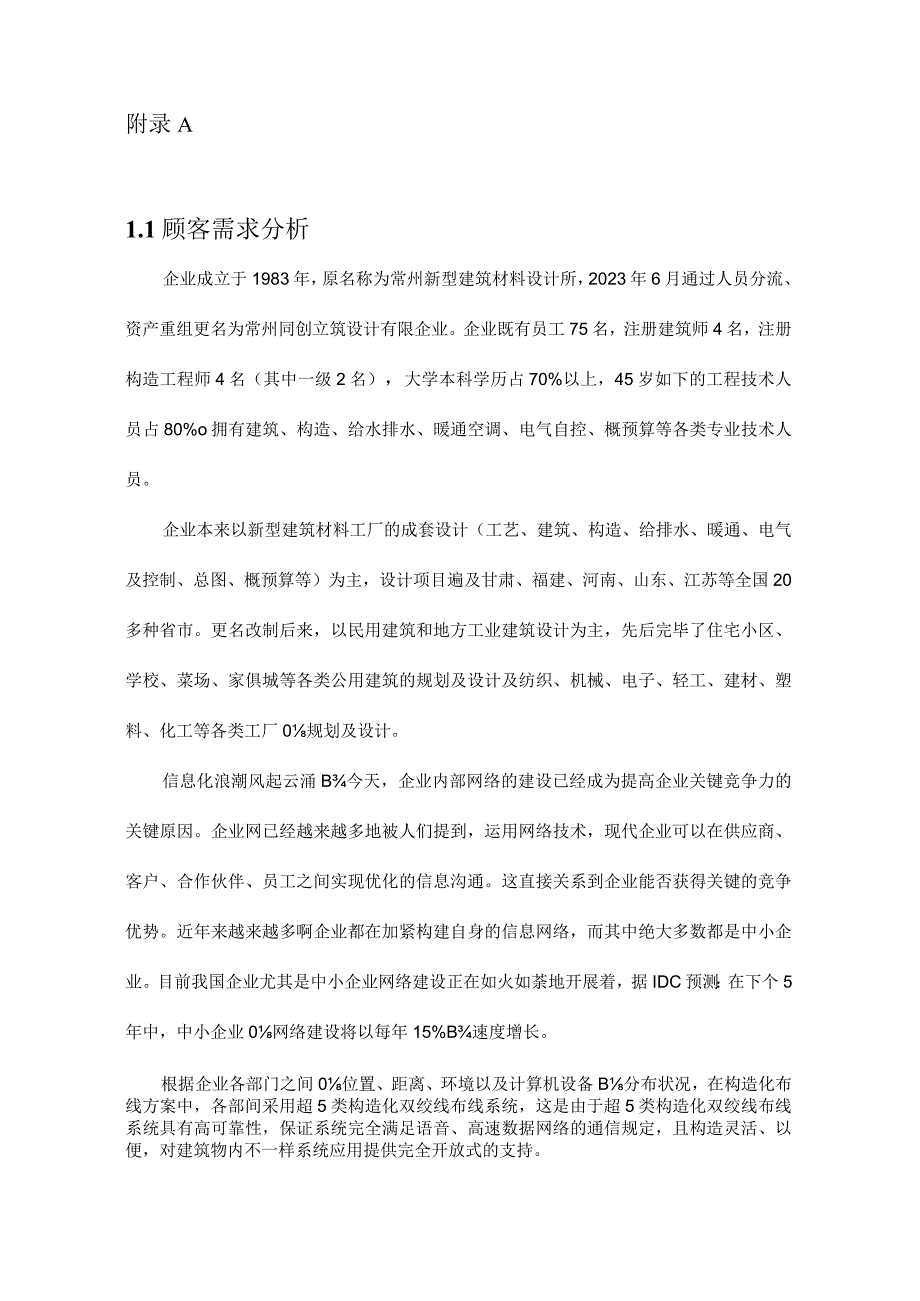

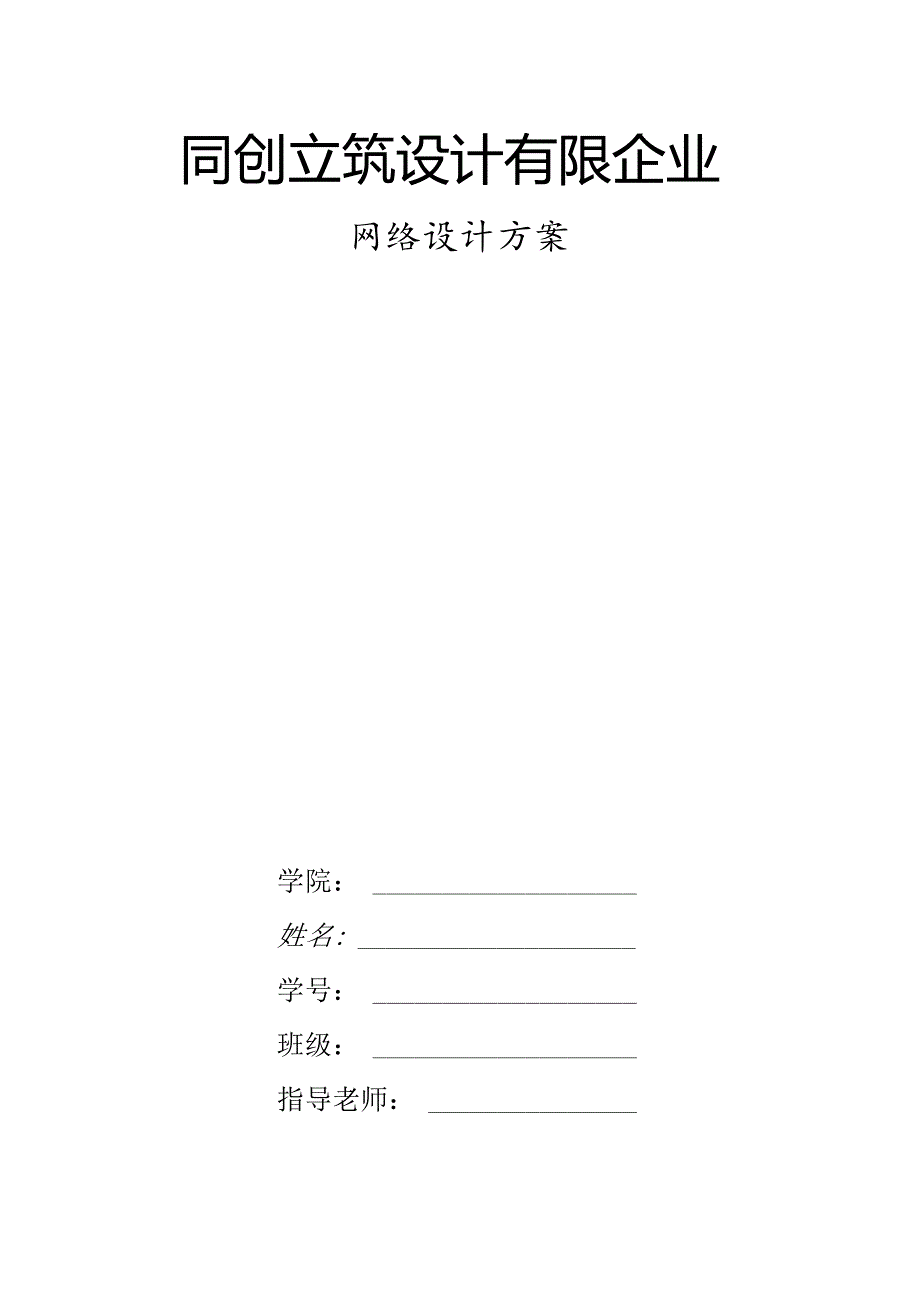

1、同创立筑设计有限企业网络设计方案学院：姓名:学号：班级：指导老师：2023年1月目录第一章同创立筑设计有限企业3需求分析31.2设计目日勺41.1 需求目日勺41.2 建设内容4第二章详细网络设计方案52.1 建设原则52.2 主干网络技术62.3 网络拓扑构造72.4 网络设计技术要点72.5 汇聚层网络建设及设备的选择92.6 服务器和客户端软件平台的选择10第三章工程预算113.1 网络设备报价表113.2 布线材料报价表12第四章产品重要参数13附录A1.1顾客需求分析企业成立于1983年，原名称为常州新型建筑材料设计所，2023年6月通过人员分流、资产重组更名为常州同创立筑设计有限企
2、业。企业既有员工75名，注册建筑师4名，注册构造工程师4名（其中一级2名），大学本科学历占70%以上，45岁如下的工程技术人员占80%o拥有建筑、构造、给水排水、暖通空调、电气自控、概预算等各类专业技术人员。企业本来以新型建筑材料工厂的成套设计（工艺、建筑、构造、给排水、暖通、电气及控制、总图、概预算等）为主，设计项目遍及甘肃、福建、河南、山东、江苏等全国20多种省市。更名改制后来，以民用建筑和地方工业建筑设计为主，先后完毕了住宅小区、学校、菜场、家俱城等各类公用建筑的规划及设计及纺织、机械、电子、轻工、建材、塑料、化工等各类工厂0规划及设计。信息化浪潮风起云涌B今天，企业内部网络的建设已经成
3、为提高企业关键竞争力的关键原因。企业网已经越来越多地被人们提到，运用网络技术，现代企业可以在供应商、客户、合作伙伴、员工之间实现优化的信息沟通。这直接关系到企业能否获得关键的竞争优势。近年来越来越多啊企业都在加紧构建自身的信息网络，而其中绝大多数都是中小企业。目前我国企业尤其是中小企业网络建设正在如火如荼地开展着，据IDC预测：在下个5年中，中小企业0网络建设将以每年15%B速度增长。根据企业各部门之间0位置、距离、环境以及计算机设备B分布状况，在构造化布线方案中，各部间采用超5类构造化双绞线布线系统，这是由于超5类构造化双绞线布线系统具有高可靠性，保证系统完全满足语音、高速数据网络的通信规定
4、，且构造灵活、以便，对建筑物内不一样系统应用提供完全开放式的支持。顾客需求1）企业共有建筑设计、构造设计、给排水设计、电设计、暖通设计、网络管理六个部门，分别拥有10、15、10、15、15、5台计算机。2）建筑设计、构造设计、给排水设计、电设计、暖通设计5个部门间可以互相通信3）并可以通过主服务器打印4）企业内部B计算机间采用企业内部的电子邮件系统和IM（即时通讯）系统联络。5）企业内部网络与Intemet之间采用I（X）Mb/s光纤接入。6）企业内部架设Web服务器，对Imernet提供企业的形象和电子商务服务。7）为保证安全，Intemet与企业内部网络间应采用防护措施，防止外界对内部网
5、络未经授权的访问。8）如有必要，可根据需要在网络中增添其他功能服务器。1.2设计目的（1）实用性系统具有实用以便、简朴、低成本的特点。布线系统建立在满足多种需求的状况下，应尽量减少材料成本；布线系统具有操作简朴、使用以便、易于扩展的特点。（2）先进性企业内部网络与Internet之间到达IoOMbs,系统具有高速传播的能力，具有较高的带宽，满足目前和未来的图像、影像传播的需求。（3）灵活性系统具有高度适应变化的能力。当顾客0物理位置发生变化时可以在非常简便的调整下重新连接；布线系统适应多种计算机网络构造，如以太网、高速以太网、令牌环网、ATM网等；布线系统具有一定的扩展能力。（4）安全性设置多
6、种安全防护措施，防止外界对内部网络未经授权的访问。1.3建设目的同创立筑设计企业网络设计方案波及了建筑设计部门、构造设计部门、给排水设计部门、电设计部门、暖通设计部门共5大部分0建设，全企业共有PC机80多台，大多数都分布在各部门办公室，企业构造以机房为中心向外延伸，因此网管中心放在机房，便于信息汇总节省光纤材料。结合目前的国内外各类计算机系统应用状况，本网要实现的目的是：满足平常工作的处理电子化、平常办公自动化、领导决策科学化，和信息交流快捷以便化。即实现业务系统处理、平常办公、领导决策计算机化、信息交流国际化的先进系统。以先进0计算机及通讯为手段建立内部网络，纵向向上与Internet互联
7、网相连，向下与各管理子网点相连接，横向与其他单位相连接的计算机综合网络系统。在统一思想、统一信息互换原则、统一技术规范0原则下，系统到达如下目孙 为各办公室提供宽带网络支持 提供公用信息互换平台 提供Tyeb公布信息等Internet0信息服务； 提供平常工作0处理网络化、电子化0平常办公自动化环境 电子档案的信息查询，提供先进和更多0服务手段，提高效率和质量； 为调控、科学决策提供有力B支持； 为内部网提供有力I为技术保障，增长内部系统的安全性 增强企业平常的工作效率。1.4 建设内容 网络资源平台：包括关键、汇聚、接入路由互换设备，主干线路规划实行,为同创立筑设计有限企业基于网络应用0业务
8、和工作提供强大网络资源平台。 数据中心平台：包括主机/存储等基础硬件、数据库软件及应用平台软件,构成同创立筑设计网络系统B数据汇聚、管理支撑环境； 管理中心平台：整合企业管理系统需共享和公布的数据，构建统一的管理信息系统和业务系统，并为学校领导决策提供支持； 信息门户平台：包括部门级信息门户、个人工作平台，为顾客提供个性化信息与服务，是数字化园区对外服务的窗口。1.5 功能分析根据企业0实际状况分析，网络设计应满足如下几点需求：由一种主干网和多种子网构成企业局域网(Intranet)0主干网接入全球互联信息网外接(Internet),各子网再接入主干通信网。主干网接入Internet的方式是有
9、线综合宽带网，速率可以在100M左右。主干为百兆线路，其他线路为超五类双绞线。每个楼中均有局域网，终端PC机都能接入主干网，通过室内的互换机接入。网络中心和各部门都用百兆线路连接。INTERNET服务器选用专业服务器产品，均寄存在网络机房，网管工作站使用专业的工作站来进行管理，也可以远程管理。各应用平台的建设均可接入骨干网，构成子网应用平台。2.1 建设原则实用性网络B建设要强调网络系统与网络应用并重，以应用推进建设，信息资源的开发、运用和效果。产品应选择主流产品，并且具有成熟、稳定、实用的特点。能充足满足平常使用、科学决策、对外交流、以及信息自动化管理等各方面的需要。采用开放原则目前计算机技
10、术B发展日新月异，多种硬件和软件产品层出不穷。但总体上看，整个计算机仍然在开放式系统的概念下不停趋于统一，新模式重要有如下特点：开放式系统越来越为广大顾客所接受，老式的封闭式厂商也开始走向开放式道路，开放式体系构造已经发展成为计算机技术的主流。网络互联技术成熟，推进了分布式运算环境0建立，如TCP/IP时迅速发展，已成为异种机型互联0原则。关系型数据库发展已非常成熟，已成为数据库管理的主流工具。在开放系统环境OSE(OPenSystemEnvironment)中有两个最基本的特点：一是开放系统所采用的规范是厂家中立的，或者说是与厂家无关的；二是开放系统容许不一样厂家的J计算机系统和软件系统可以
11、互换，并可构成一种集成0操作环境。OSE包括了多种功能，它能在不一样厂家0网络上实现计算机应用的互操作性、可移植性和集成性。可扩展性目前设计B网络系统不仅仅用于目前，同步在此后B一段时间内，将是企业电子化的重要系统。因此，设计时一定得考虑未来的发展，除了目前设计得有一定的超前外，还需要考虑系统的可扩充性，易于系统后来的发展。网络系统必须有足够的扩展性，使得未来增长信息点时，只需很少变动。如当网络设备增长、通信网络升级时，所有设备要保证仍能继续使用，而不能以弃掉已经有设备为升级0代价。采用0产品具有充足0可扩充性及升级能力，具有足够的先进网络技术过渡B能力。可靠性网络可靠性需要从如下方面来保证：
12、设备的硬件制造品质与运行软件的成熟性。网络设备必须选用已经证明，并在实际应用中得到普遍应用B产品，只有这样，才也许提供不间断运行日勺能力。网络产品应具有在线热更换B能力，当某一板卡出现故障时，应能带电更换，而不需进行停机操作。易维护管理性网络管理应走向科学化，采用先进的网络管理系统，实现“在网络中心即能实时控制、监测整个系统的运行状况，可以自动发现故障点”的目的，并具有良好的人-机操作界面。保护投资在网络方案设计时充足考虑既有的硬件和软件资源，尽量把各期投资和未来发展B兼容性容于系统方案中。保护投资从如下几种方面考虑：直接的硬件设备、软件系统B投资应用系统开发的人力、物力、财力和时间上的投资人
13、员培训投资原有运行系统和业务数据的有效兼容2.2 主干网络技术在网络工程中，重要考虑0是该网络在完毕平常办公和现代化管理及对外交流中充足B功能，应用既有的、先进B网络技术，运用最新的互换式网络设备，充足拓展带宽，以满足日益增长日勺需求。同步，该网络是建立在综合布线基础上的，采用了世界上最流行的PDS综合布线系统，为网络的架设提供良好的平台。在本方案中，网络构造采用星型拓扑构造。2. 3网络拓扑构造计算机网络技术种类诸多，采用星型构造0以太网是目前最为安全成熟B技术，并且，从应用角度讲，星形构造是综合布线系统B推荐网络拓扑构造，可以与综合布线系统紧密结合，得整个网络系统的通信瓶颈从以往0网络电缆
14、转移至中央网络设备上。在中央设备之间，鄙弃老式的HUB争抢技术，而采用互换以太网络设备配合星形构造来实现对局域网络的需求，使得中央结点与卫星结点的网络吞吐能力大大加强，对多媒体的支持也愈加完美，既而提高整个系统的吞吐能力。因此在网络方案中，整个系统采用星型构造与高速互换以太网技术相结合的网络拓扑构造。为此，在分析了网络工程需求和实地考察的基础上，结合综合布线系统，我们将运用先进的迅速以太网互换机产品，组建一种多级星型构造的互换以太网，来构成整个网络系统。建筑设计部门机构设计部门 给排水设计部门电路设计部门暖通设计部门某企业网光纤布线图2.4 关键层网络建设及设备的选择关键层是网络B高速互换主干
