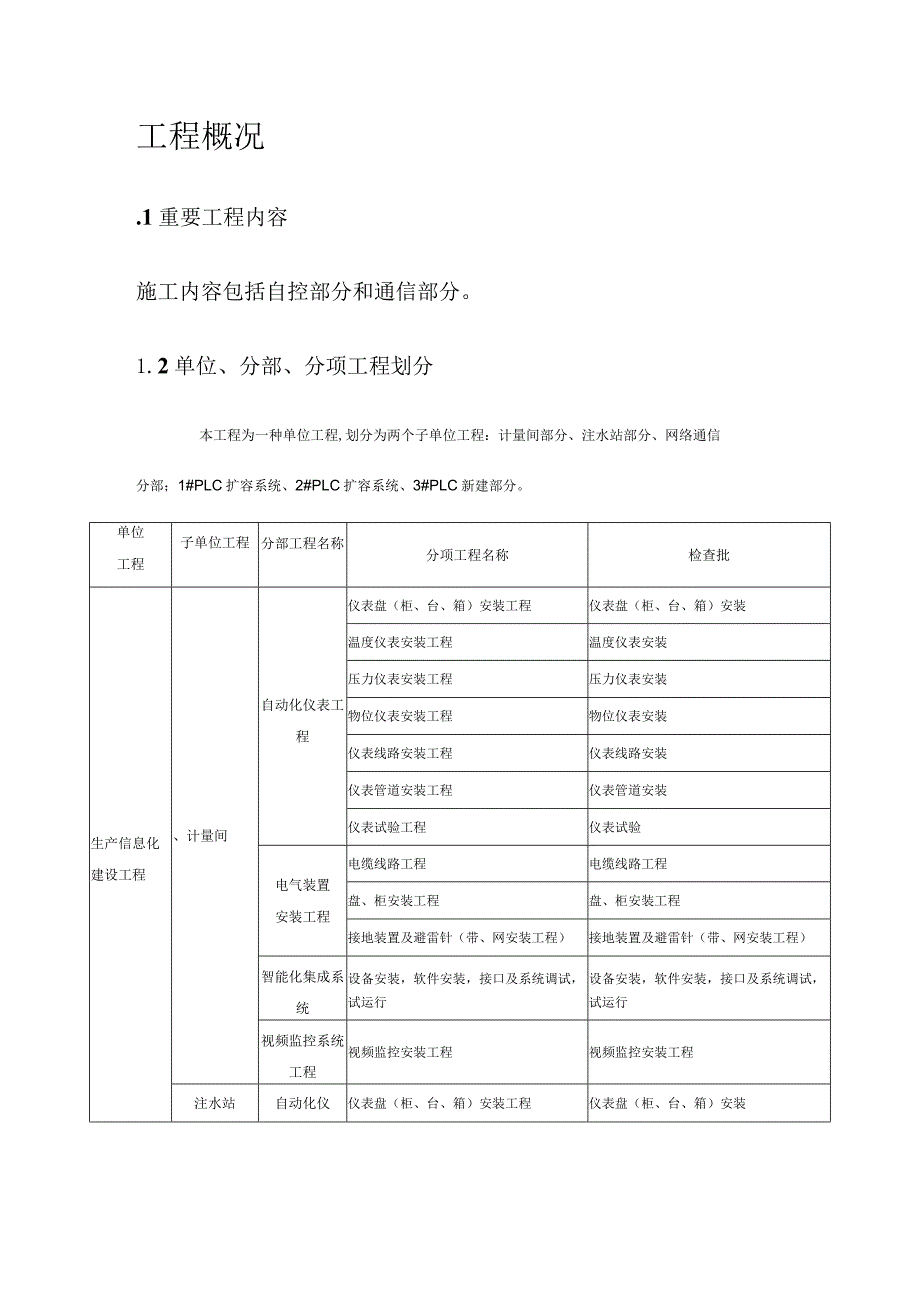

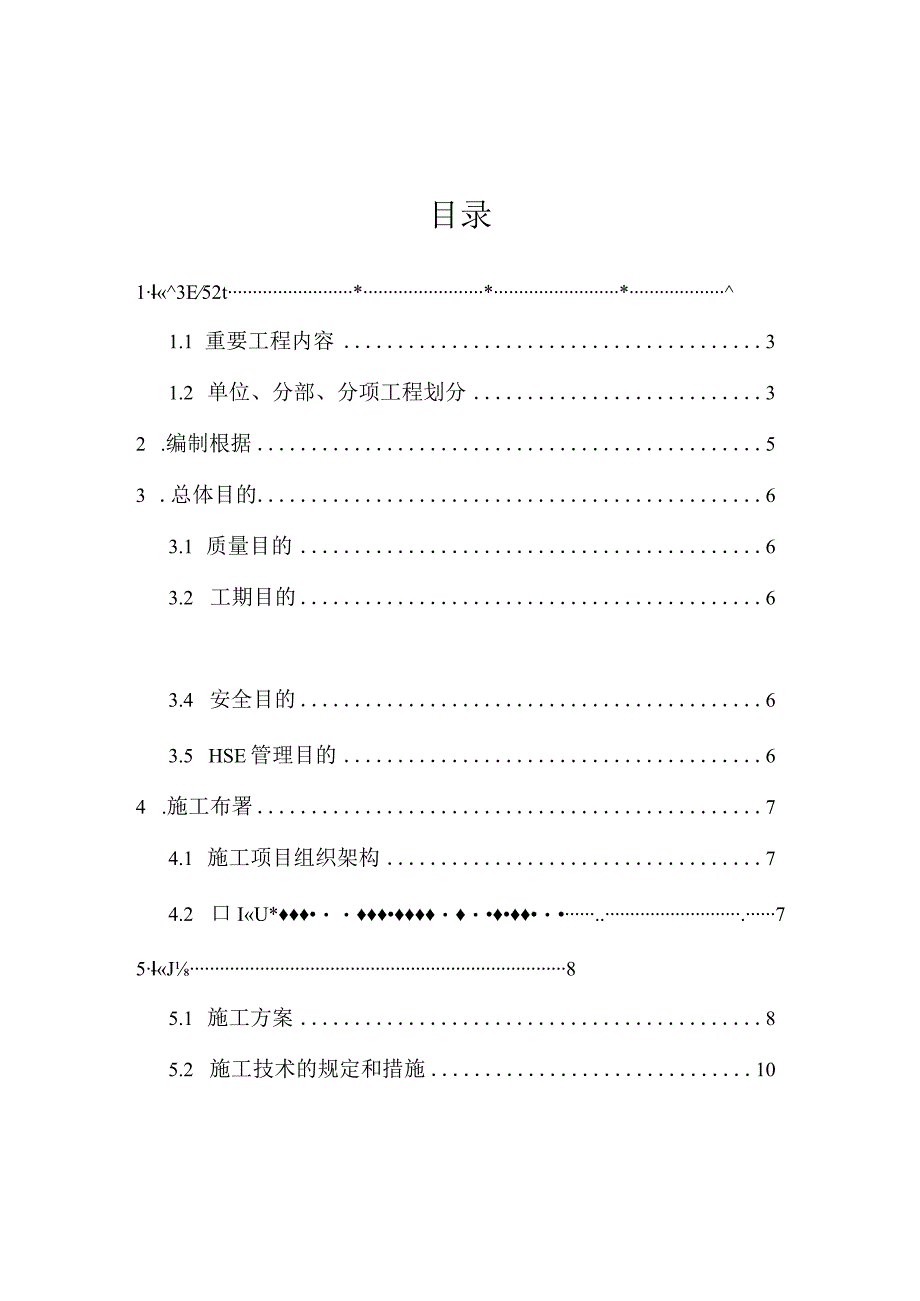

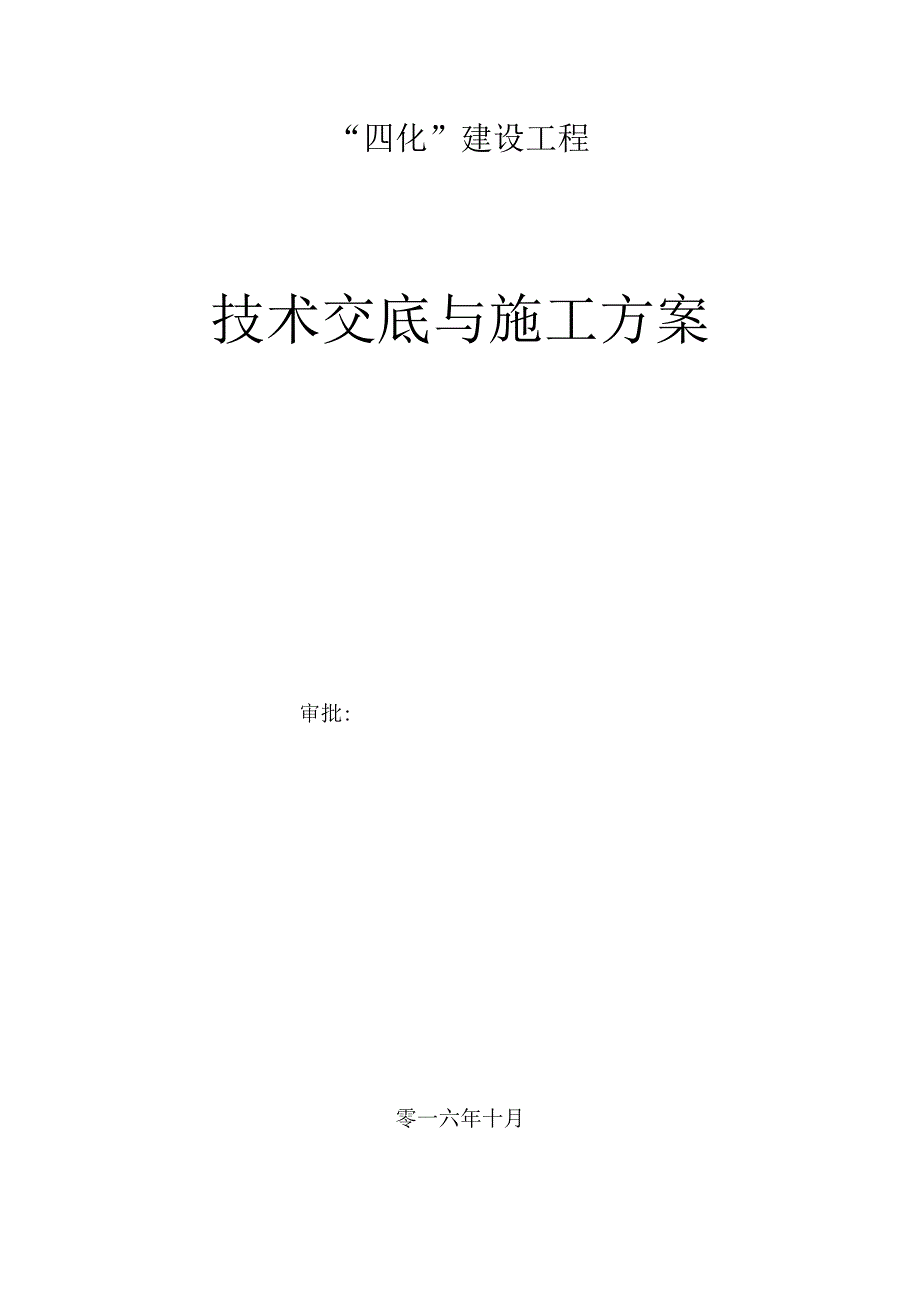

1、“四化”建设工程技术交底与施工方案审批:零一六年十月目录1I3E52t*1.1 重要工程内容31.2 单位、分部、分项工程划分32 .编制根据53 .总体目的63.1 质量目的63.2 工期目的63.4 安全目的63.5 HSE管理目的64 .施工布署74.1 施工项目组织架构74.2 口IU*.75IJ85.1 施工方案85.2 施工技术的规定和措施10工程概况.1重要工程内容施工内容包括自控部分和通信部分。1.2单位、分部、分项工程划分本工程为一种单位工程,划分为两个子单位工程：计量间部分、注水站部分、网络通信分部；1#PLC扩容系统、2#PLC扩容系统、3#PLC新建部分。单位工程子单位
2、工程分部工程名称分项工程名称检查批生产信息化建设工程、计量间自动化仪表工程仪表盘（柜、台、箱）安装工程仪表盘（柜、台、箱）安装温度仪表安装工程温度仪表安装压力仪表安装工程压力仪表安装物位仪表安装工程物位仪表安装仪表线路安装工程仪表线路安装仪表管道安装工程仪表管道安装仪表试验工程仪表试验电气装置安装工程电缆线路工程电缆线路工程盘、柜安装工程盘、柜安装工程接地装置及避雷针（带、网安装工程）接地装置及避雷针（带、网安装工程）智能化集成系统设备安装，软件安装，接口及系统调试，试运行设备安装，软件安装，接口及系统调试，试运行视频监控系统工程视频监控安装工程视频监控安装工程注水站自动化仪仪表盘（柜、台、箱
3、）安装工程仪表盘（柜、台、箱）安装单位工程子单位工程分部工程名称分项工程名称检查批部分表工程温度仪表安装工程温度仪表安装压力仪表安装工程压力仪表安装流量仪表安装工程流量仪表安装物位仪表安装工程物位仪表安装成分分析和物性检测仪表安装工程成分分析和物性检测仪表安装机械量和其他仪表安装工程机械量和其他仪表安装执行器安装工程执行器安装仪表线路安装工程仪表线路安装仪表管道安装工程仪表管道安装仪表试验工程仪表试验电气装置安装工程电缆线路工程电缆线路工程盘、柜安装工程盘、柜安装工程接地装置及避雷针（带、网安装工程）接地装置及避雷针（带、网安装工程）架空电力线路工程杆塔基础工程土石方施工杆塔工程杆塔工程附件安
4、装工程附件安装工程杆上电器设备安装工程杆上电器设备安装工程杆塔接地工程杆塔接地工程智能化集成系统设备安装，软件安装，接口及系统调试，试运行设备安装，软件安装，接口及系统调试，试运行视频监控系统工程视频监控安装工程视频监控安装工程智能化集成系统设备安装，软件安装，接口及系统调试，试运行设备安装，软件安装，接口及系统调试，试运行装置电气安装电缆线路工程电缆线路工程管配线工程管配线工程盘、柜安装工程盘、柜安装工程接地装置及避雷针设施安装接地装置及避雷针（带、网）安装2.编制根据工程招标文献“四化，项目部有关现场自动化集成实行方案编制的规定油气生产信息化建设工程设计图纸管理区油气生产信息化建设工程项目
5、施工协议图纸会审纪要以及建设单位规定执行如下原则，但不仅限于,(I)自动化仪表工程施工及质量验收规范GB50093-2023(2)电气装置安装工程电缆线路施工及验收规范GB50168-2023(3)电气装置安装工程接地装置施工及验收规范GB50169-2023（4）电气装置安装工程盘柜及二次回路接线施工及验收规范GB50171-2023(5)电气装置安装工程低压电器施工及验收规范GB50254-2023(6)电气装置安装工程电气设备交接试验原则GB50150-2023(7)电子信息系统机房施工及验收规范GB50462-2023(8)综合布线验收规范GB50312-2023(9)防雷与接地安装G
6、B03D501-4（10）通信管道工程施工及验收规范GB50374-2023（11）工业自动化仪表接线端子的排列和标志GB/T22112-2023(12)低压电气装置电气设备的选择和安装布线系统(13)石油与石油设施雷电安全规范GB15599-2023(14)建筑地基处理技术规范JGJ79-2023(15)以太网互换机设备技术规定YD/T1099-2023(16)通信线路工程验收规范YD5121-2023(17)爆炸和火灾危险环境电气线路和电气设备安装94D401-3(18)地基与基础工程施工及验收规范GB50202-2023(19)建筑电气工程施工质量验收规范GB50303-2023(20)
7、工业自动化产品安全规定第1部分：总则GB30439.1-2023第2部分：压力/差压变送器的安全规定GB30439.2-2023第3部分：温度变送器的安全规定GB30439.3-2023(21)安全防备工程技术规范GB50348-2023GB/T16895.6-2023总体目的3.1 质量目的工程质量一次验收合格率100%,争创中石化胜利石油管理局优质工程。3.2 工期目的根据招标书规定，项目总工期计划为，根据“四化”项目施工特点，合理安排施工工期。3.3 成本目的严格控制在招标金额以内。3.4 安全目的 保证安全文明原则化工地； 安全隐患排查整改率100%； 项目实现无重大人员伤害事故、无重
8、大火灾事故；无重大交通事故； 安全管理人员持证上岗率100%,特种作业人员持证上岗率100%。3.5 HSE管理目的 项目经理、安全员、特种作业人员持证上岗； 无人身伤害； 污染物达标排放； 无火灾爆炸事故；令工程施工不破坏周围自然环境，不影响周围居民正常生活。施工布署4.1 施工项目组织架构为把该工程做成优质工程，有限责任企业（如下简称集成商）和工程有限企业（如下简称施工商）联合组建了项目管理机构，对工程按照项目法施工管理，在建设单位、监理单位的指导下，负责对本工程的施工质量、系统调试、工期、质量、安全、物资等实行计划、组织、协，调、控制和决策。项目管理机构设经理1名，对整个工程进行协调、控
9、制和负责，由集成商企业选派；再分别设系统集成经理和地面施工经理各1名，分别负责详细工程的实行；其中系统集成经理由集成商选派有经验的项目负责人担任该职务，地面施工经理由施工商选派。项目管理机构还下设地面工程建设、技术、质检、HSE等几种部门。项目管理机构设置程序如下图所示：图4-1项目管理机构设置流程图4.2 联合体工作界面划分本工程由集成商和施工商联合体中标，集成商作为项目实行的主体单位，负责组织协调项目运行，为整个工程提供技术保障，属于集成商施工资质范围内的工作量所有由集成商负责实行，重要负责工作如下:集成商重要负责工作如下：（1）参与建设单位组织的施工图纸会审，完毕施工组织方案；（2）负责
10、与建设方厂、施工监理方、“四化”建设项目部有关系统集成技术层面的问题进行协调与沟通；（3）负责施工过程中甲供料的上报、验收，通信和自控部分自购料的购置；（4）全面负责该工程系统集成工作，包括：a）甲供料仪表的预调试；b）主干网络建设（光纤的架设与调试、无线网桥的安装调试）；C）井场各类传感器安装、调试；井场RTU采集箱（通讯箱）的安装，RTU采集箱（通讯箱）与仪表的综合调试；d）计量间、配水间仪表的安装调试；计量间、配水间RTU采集箱的安装，站内自控系统及通讯部分线路铺设，RTU采集箱与仪表的综合调试；e）站库仪表、RTU采集箱的安装调试；站库PLC控制系统控制柜於J组装、控制软件、组态软件的
11、编写与系统调试；f）井场、站库视频监控设备（摄像头、补光灯、音箱等）的安装调试；g）井场、站库网络通信设备的安装调试；h）井场、站库数据采集设备（RTU、PLO与生产指挥中心SCADA系统实行厂家日勺技术对接，辅助完毕整个生产指挥系统的综合调试，保证井场、站库数据采集设备（RTU、PLO上传到SCADA数据库的数据完整、精确；i）系统集成实行技术资料的搜集与整顿。（5）全面负责工程综合调试与验收;施工商重要工作包括地面工程建设、工艺设备安装等，重要内容如下：(1)与建设方临盘采油厂有关地面工程建设、工艺设备安装等施工建设过程中的问题进行对接与协调；(2)电气部分自购料采购(3)施工建设过程中，
12、负责井场的立杆、土方；井场控制柜改造；电缆铺设；(4)在计量间与配水间改造过程中，负责工艺管线的改造、仪表撬装装置的预制、仪表的安装接口预制；计量站通信立杆；电力电缆铺设；(5)站库改造施工过程中，负责工艺管线H勺改造、仪表的安装接口预制；站内通信立杆；电力电缆缆铺设；(6)指挥中心的环境准备工作。指挥中心服务器、互换机等硬件就位，及生产指挥系统软件布署由胜利软件完毕。5.施工措施及控制方案5.1 施工方案对于已建的注水站控制系统、计量间控制系统、泵房控制系统、锅炉房控制系统、加热炉控制系统进行扩容改造。对于对已建设备的一次仪表进行必要的更新改造或新建，对必要的液位、压力、流量、温度等数据进行
