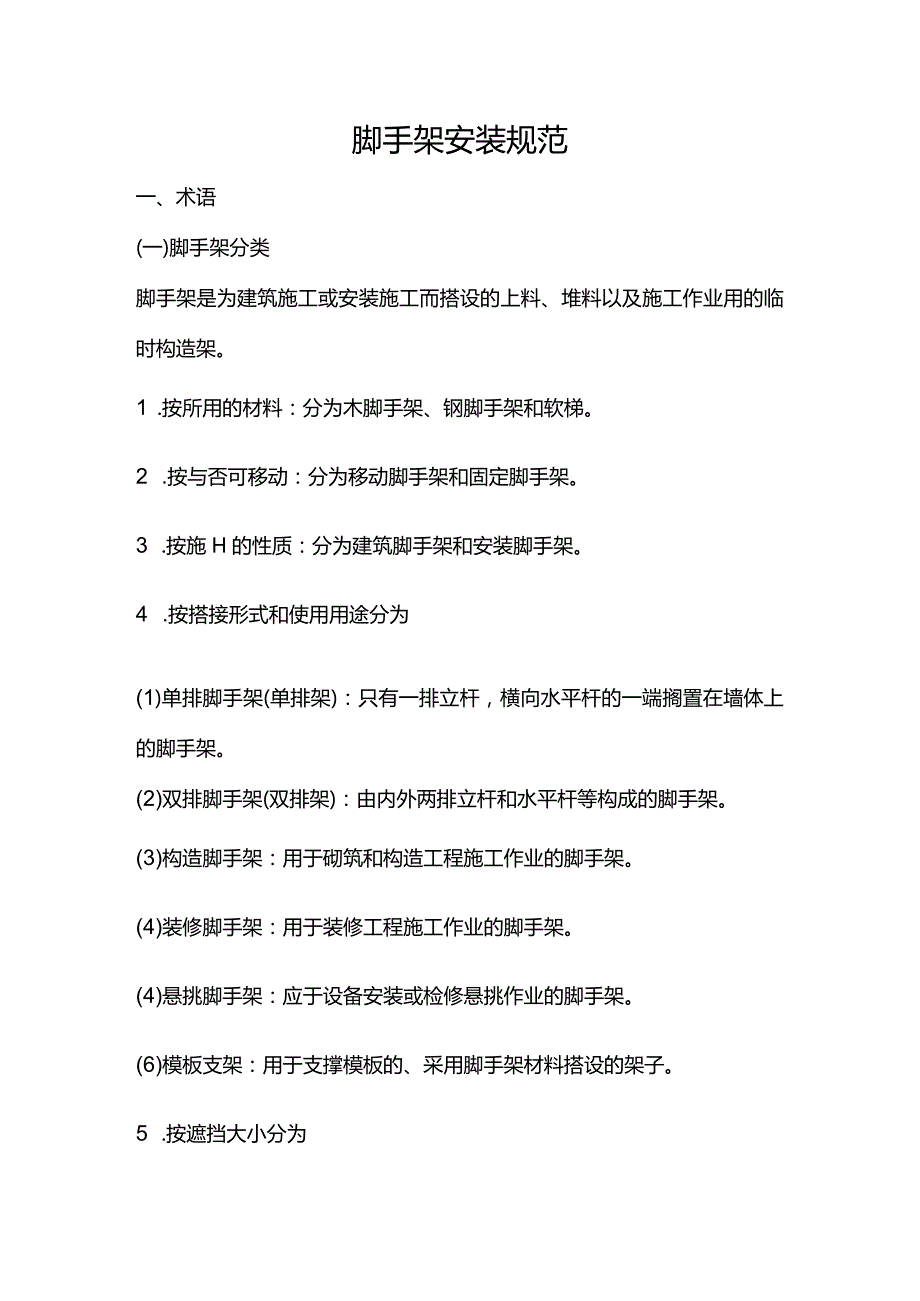

1、脚手架安装规范一、术语(一)脚手架分类脚手架是为建筑施工或安装施工而搭设的上料、堆料以及施工作业用的临时构造架。1 .按所用的材料:分为木脚手架、钢脚手架和软梯。2 .按与否可移动:分为移动脚手架和固定脚手架。3 .按施H的性质:分为建筑脚手架和安装脚手架。4 .按搭接形式和使用用途分为(1)单排脚手架(单排架):只有一排立杆,横向水平杆的一端搁置在墙体上的脚手架。(2)双排脚手架(双排架):由内外两排立杆和水平杆等构成的脚手架。(3)构造脚手架:用于砌筑和构造工程施工作业的脚手架。(4)装修脚手架:用于装修工程施工作业的脚手架。(4)悬挑脚手架:应于设备安装或检修悬挑作业的脚手架。(6)模板

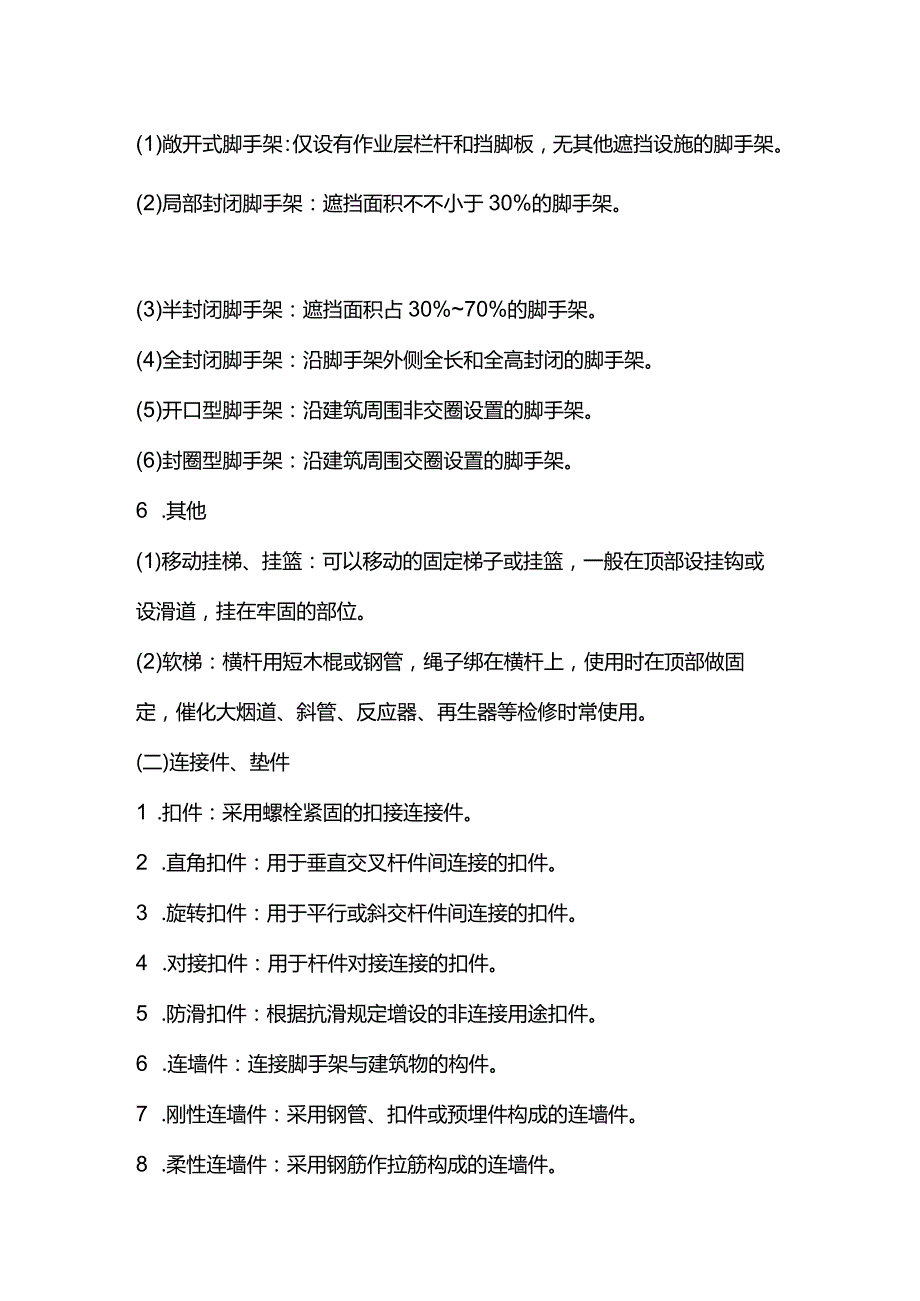

2、支架:用于支撑模板的、采用脚手架材料搭设的架子。5 .按遮挡大小分为(1)敞开式脚手架:仅设有作业层栏杆和挡脚板,无其他遮挡设施的脚手架。(2)局部封闭脚手架:遮挡面积不不小于30%的脚手架。(3)半封闭脚手架:遮挡面积占30%70%的脚手架。(4)全封闭脚手架:沿脚手架外侧全长和全高封闭的脚手架。(5)开口型脚手架:沿建筑周围非交圈设置的脚手架。(6)封圈型脚手架:沿建筑周围交圈设置的脚手架。6 .其他(1)移动挂梯、挂篮:可以移动的固定梯子或挂篮,一般在顶部设挂钩或设滑道,挂在牢固的部位。(2)软梯:横杆用短木棍或钢管,绳子绑在横杆上,使用时在顶部做固定,催化大烟道、斜管、反应器、再生器等

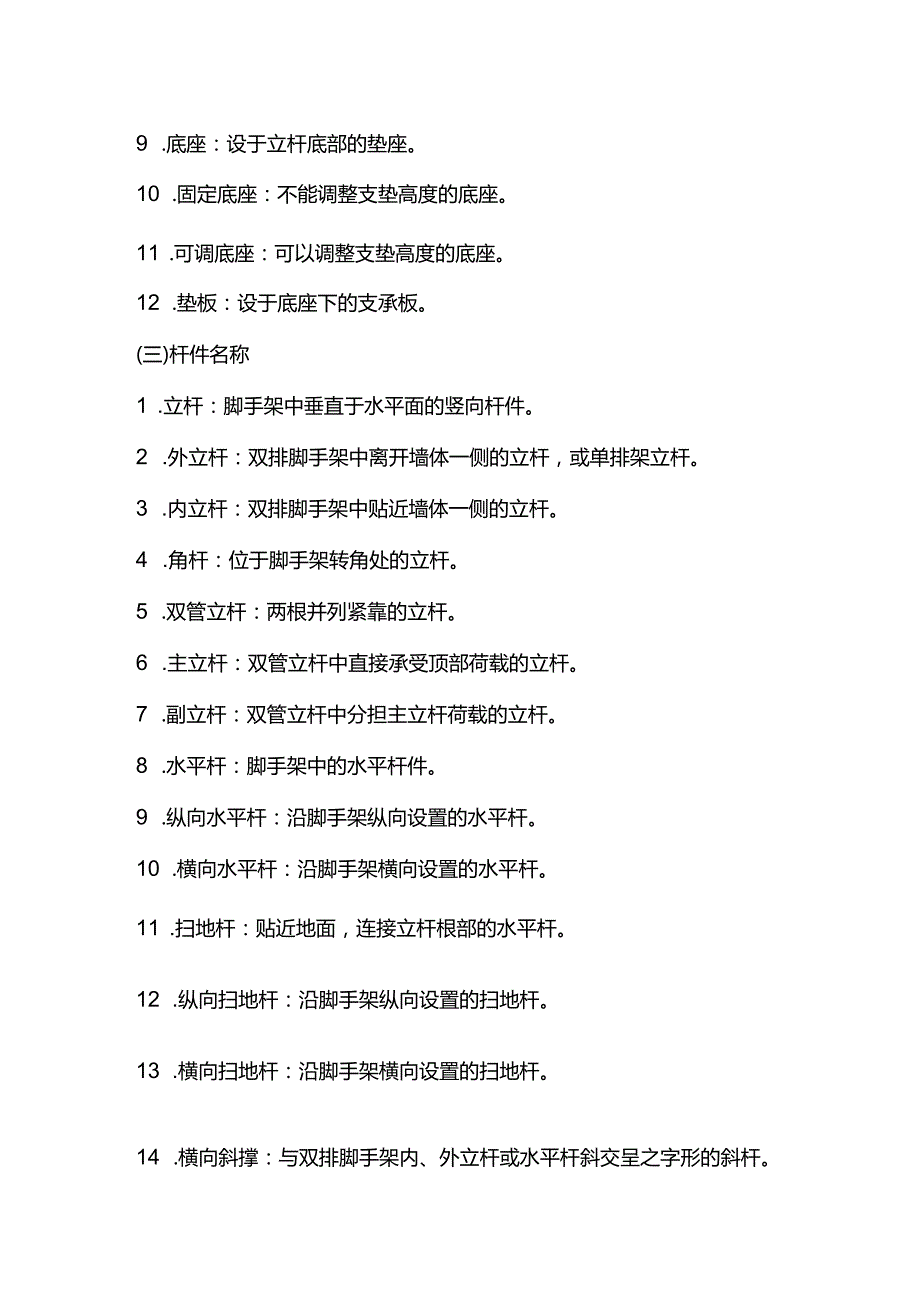

3、检修时常使用。(二)连接件、垫件1 .扣件:采用螺栓紧固的扣接连接件。2 .直角扣件:用于垂直交叉杆件间连接的扣件。3 .旋转扣件:用于平行或斜交杆件间连接的扣件。4 .对接扣件:用于杆件对接连接的扣件。5 .防滑扣件:根据抗滑规定增设的非连接用途扣件。6 .连墙件:连接脚手架与建筑物的构件。7 .刚性连墙件:采用钢管、扣件或预埋件构成的连墙件。8 .柔性连墙件:采用钢筋作拉筋构成的连墙件。9 .底座:设于立杆底部的垫座。10 .固定底座:不能调整支垫高度的底座。11 .可调底座:可以调整支垫高度的底座。12 .垫板:设于底座下的支承板。(三)杆件名称1 .立杆:脚手架中垂直于水平面的竖向杆件
4、。2 .外立杆:双排脚手架中离开墙体一侧的立杆,或单排架立杆。3 .内立杆:双排脚手架中贴近墙体一侧的立杆。4 .角杆:位于脚手架转角处的立杆。5 .双管立杆:两根并列紧靠的立杆。6 .主立杆:双管立杆中直接承受顶部荷载的立杆。7 .副立杆:双管立杆中分担主立杆荷载的立杆。8 .水平杆:脚手架中的水平杆件。9 .纵向水平杆:沿脚手架纵向设置的水平杆。10 .横向水平杆:沿脚手架横向设置的水平杆。11 .扫地杆:贴近地面,连接立杆根部的水平杆。12 .纵向扫地杆:沿脚手架纵向设置的扫地杆。13 .横向扫地杆:沿脚手架横向设置的扫地杆。14 .横向斜撑:与双排脚手架内、外立杆或水平杆斜交呈之字形的
5、斜杆。15 .剪刀撑:在脚手架外侧面成对设置的交叉斜杆。16 .抛撑:与脚手架外侧面斜交的杆件。(四)度量名称1 .连墙件间距:脚手架相邻连墙件之间的距离。2 .连墙件竖距:上下相邻连墙件之间的垂直距离。3 .连墙件横距:左右相邻连墙件之间的垂直距离。4 .脚手架高度:自立杆底座下皮至架顶栏杆上皮之间的垂直距离。5 .脚手架长度:脚手架纵向两端立杆外皮间的水平距离。6 .脚手架宽度:双排脚手架横向两侧立杆外皮之间的水平距离,单排脚手架为外立杆外皮至墙面的距离。7 .立杆步距(步):上下水平杆轴线间的距离。8 .立杆间距:脚手架相邻立杆之间的轴线距离。9 .立杆纵距(跨):脚手架立杆的纵向间距。
6、10 .立杆横距:脚手架立杆的横向间距,单排脚手架为外立杆轴线至墙面的距离。11 .主节点:立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。12 .作业层:上人作业的脚手架铺板层。二、参照根据1 .水利水电建筑安装安全技术工作规程(SD26788);2 .建筑施工扣件式钢管脚手架安全技术规范(JGJ1302023b三、设计规定(一)基本规定1 .重要的脚手架必须制定施工方案,必要时制定安全保证措施。2 .高度25m以上的脚手架必须采用扣件式钢管脚手架,其单立杆脚手架高度宜控制在50m以内;高度超过50m的脚手架应采用双管立杆、钢丝绳斜拉、分段卸荷等有效措施,并另行专门设计。3 .脚手架的设计须满
7、足工程的需要,并标明其用途、最大静荷载、最大动荷载及水平受力等;所选定的设计参数和构配件,不得低于现行国家和行业有关安全技术规范原则。4 .脚手架在施工中需要变化原有构造、加高(宽入改为它用等状况下,须经技术部门验证,并经审批。(二)技术规定钢管脚手架所用材料须符合下列规定:1 .钢管外径应为4851mm,壁厚33.5mm,长度以2.12.8m和46.5m为宜,有严重锈蚀、弯曲、裂纹、损坏的不得使用。2 .扣件应有出厂合格证明,凡脆裂、变形、滑丝的不得使用。3 .钢制脚手板应采用厚23mm的3号钢钢板,以长度1.43.6m、宽度2325cm、肋高5cm为宜,两端应有连接装置,板面有防滑孔,凡有
