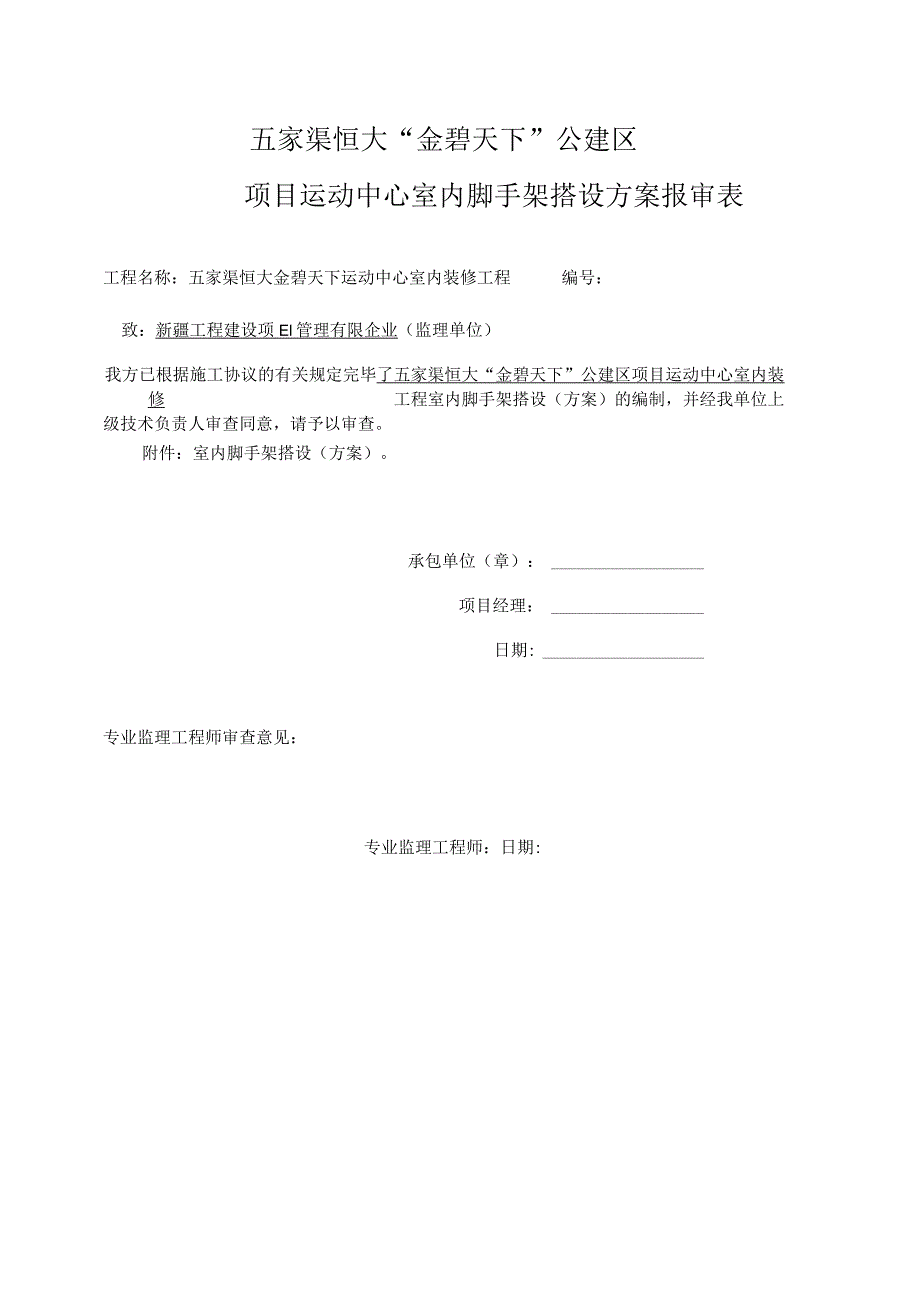

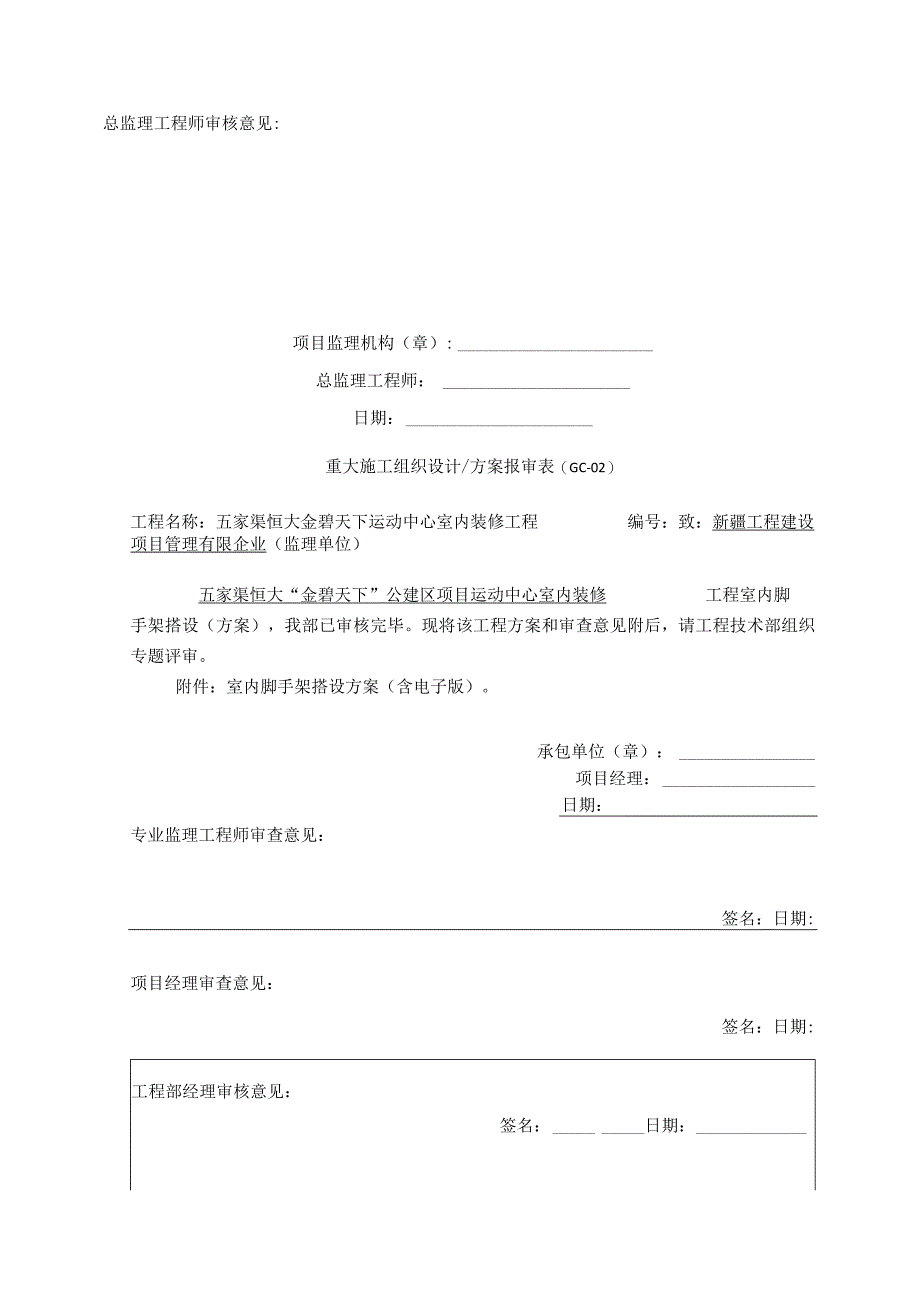

1、五家渠恒大“金碧天下”公建区项目运动中心室内脚手架搭设方案报审表工程名称：五家渠恒大金碧天下运动中心室内装修工程编号：致：新疆工程建设项El管理有限企业（监理单位）我方已根据施工协议的有关规定完毕了五家渠恒大“金碧天下”公建区项目运动中心室内装修工程室内脚手架搭设（方案）的编制，并经我单位上级技术负责人审查同意，请予以审查。附件：室内脚手架搭设（方案）。承包单位（章）：项目经理：日期:专业监理工程师审查意见：专业监理工程师：日期:总监理工程师审核意见:项目监理机构（章）:总监理工程师：日期：重大施工组织设计/方案报审表（GC-02）工程名称：五家渠恒大金碧天下运动中心室内装修工程编号：致：新疆

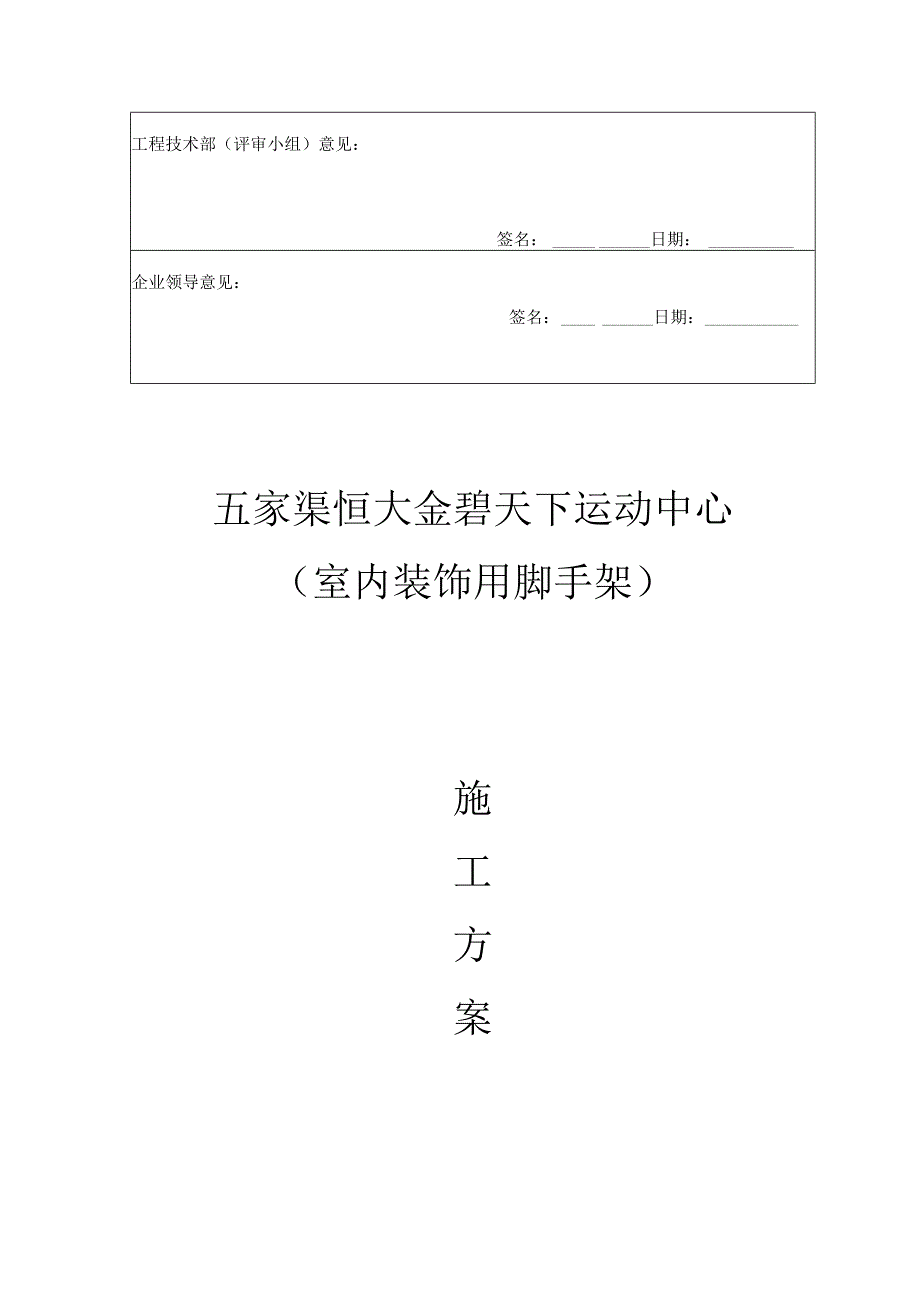

2、工程建设项目管理有限企业（监理单位）五家渠恒大“金碧天下”公建区项目运动中心室内装修工程室内脚手架搭设（方案），我部已审核完毕。现将该工程方案和审查意见附后，请工程技术部组织专题评审。附件：室内脚手架搭设方案（含电子版）。承包单位（章）：项目经理：日期：专业监理工程师审查意见：签名：日期:项目经理审查意见：签名：日期:工程部经理审核意见：签名：日期：工程技术部（评审小组）意见：签名：日期：企业领导意见：签名：日期：五家渠恒大金碧天下运动中心（室内装饰用脚手架）施工方案编制人：审批人：深圳宝鹰建设集团股份有限企业目录第一节编制根据4第二节工程概况4第三节脚手架方案选择5第四节安装满堂脚手架的施工
3、管理7第五节脚手架材料检测规定17第一节编制根据建筑构造荷载规范(GB50009-2023)中国建筑工业出版建筑施工计算手册江正荣著中国建筑工业出版社；建筑施工手册第四版中国建筑工业出版社；钢构造设计规范(GB50017-2023)中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ1302023；建筑施工安全检查原则(JGJ59-99)中国建筑工业出版社;建筑施工高处作业安全技术规范JGJ80-91；施工现场临时用电安全技术规范JGJ46-2023；建筑机械使用安全技术规程JGJ33-2023；五家渠恒大金碧天下运动中心施工图纸第二节工程概况该工程为五家渠恒大金碧天下运动中心室内装
4、修工程。地上4层，局部地下1层，建筑面积约为:21008.611f搭建部位为：运动中心篮羽馆、网球馆、游泳馆、一层大厅、一层大厅入口过廊雨棚、旋转楼梯、乒乓球厅。本工程属运动场馆建筑，内部构造和造型复杂，场馆层高较高,装饰施工中需搭设脚手架，有些工种和工艺不能同步作业，且作业操作规定亦不一样，因此需多处搭设施工脚手架，以此根据，针对不一样项目、部位、操作工艺之需而搭设不一样架子，来满足装饰施工需要。因此我司根据施工需要编制了满堂脚手架及双排脚手架施工方案。本方案不作为预结算根据，结算时根据现场实际搭设工程量计算。第三节满堂脚手架搭设方案选用根据顶棚装饰及墙面装饰施工措施，在脚手架顶面重要为吊顶
5、构件、脚手片、安装人员及安装工具：扳手、管子钳、垫板、油漆、涂料及备用小配件，据此，根据建筑构造荷载规范、建筑施工扣件式钢管脚手架安全技术规范和建筑施工扣式钢管模板支架技术规程中B有关荷载取值，取网架荷载原则值：50KGm2,施工人员及安装工具等原则值取160KGm2o由于脚手架搭设面积大，高度高，为减少人员的搬运，充足运用空间大的功能，在脚手架顶面设置满铺木板，脚手架木板顶面严格控制材料堆放，并且分散堆放，堆放点上有专人负责，严格控制荷载不不小于IOokg/肝。一、搭设准备工作在脚手架搭设前，应做好如下准备工作：1、据施工方案的规定，应由技术人员对参与脚手架搭设的有关人员进行全面B技术交底。
6、2、应对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收，不合格的构配件严禁使用，经检查合格的构配件应按品种、规格分类堆放整洁。3、清除地面杂物，准备垫板，做好立杆基础措施。4、对脚手架立杆底脚位置进行定位放线，并对夹层顶板进行支撑加固。5、检查现场脚手架搭设的范围与否与脚手架方案相一致。二、脚手架搭设方案根据本工程状况，网球馆、篮羽球馆采用钢管在一层碎地面上沿四面墙面搭设双排脚手架至场馆钢架屋面处，用于墙面装饰及屋面四面电气安装。游泳馆搭设满堂脚手架，用于电气安装及软膜天花基层及安装。兵乓球室满堂脚手架采用钢管在二层碎地面搭设脚手架至乒乓球室顶棚，用于电气安装及天花施工。大厅满堂彩脚手架采用钢
7、管在一层碎地面上搭设脚手架至二层挑空屋面。一层大堂入口过廊雨棚处采用钢管搭设满堂脚手架，用于天花施工。旋转楼梯处采用满堂脚手架搭设至楼梯四层顶棚处，用于楼梯顶棚天花施工。一层大厅门厅入口处至室内通道需预留安全施工通道。用于室内装修及其他单位施工。根据吊顶、墙面安装方案，采用扣件式满堂钢管脚手架作为操作平台，脚手架采用分层搭设，脚手架的最高搭设高度为21.3m.顶面木板脚手片需顶层满铺，层高错位处需围护挡板，脚手架中间设置剪刀撑和水平撑，由于脚手架高度高，脚手架搭设需分两步进行，第一步为立杆放脚，设置扫地杆，纵横向剪刀撑位置，搭设完毕后，进行第一次验收，验收合格后方可进行第二步安装。第二步为中间
8、剩余部分脚手架的搭设及外围周围剪刀撑设置，完毕后进行脚手架B第二次验收，为整体验收。脚手架钢管考虑目前市场上E付质量状况，决定选用规格483.2（计算时自重按48X3.5钢管），Q235A,立杆主体间距为1.5mxL5m,水平杆步距为1.8m,脚手架搭设顶面宽度符合平面布置图规定，以满足吊顶安装支承特点，为保证脚手架纵横向稳定，根据规范条规定，满堂脚手架周围环向和中间设置剪刀撑，并由地面至操作顶面持续设置，剪刀撑与地面倾角为45。60之间，中间剪刀撑每隔四排设置，间距不不小于6m,水平剪刀撑按每隔两步设置一道，立杆底部设扫地杆。第四节安装满堂脚手架的施工管理一、脚手架搭拆施工工艺搭设原则：脚手
9、架钢管规定横平竖直，整洁清晰，平竖通顺，连接牢固，受荷安全，有吊顶安装预留空间，不变形、不摇摆，立杆采用一字扣件对接，两个相邻立杆接头不应设在同步同跨内，两相邻立杆在高度方向的接头不不小于步距的1/3,立杆B垂直偏差不不小于架高B1/400,立杆在离地脚30cm处设置扫地杆。1、搭设次序先按1.5m立杆间距进行整体布杆，碎柱梁抱箍连接，作为连墙件一搭设中间场地部位脚手架与周围已搭设部分持平一再按吊顶规定层高往上逐层搭设。2、脚手架搭设画线放样一放置槽钢垫块或木垫块f放置纵向扫地杆f立杆（加临时抛杆）f横向扫地杆f第一步纵向水平杆f第一步横向水平杆f第二步纵向水平杆f第二步横向水平杆f第三步纵向
10、水平杆一第三步横向水平杆f以此类推，完毕第一层脚手架纵横向搭设f剪刀撑搭设f再搭设上几层脚手架f水平剪刀撑搭设f铺设脚手片。（1）先画线放样，然后脚手架立杆按1.5m进行摆放（详细平面布置见附图），场地处立杆在基本立杆间距中间加一根，高度不低于IOm,呈“十”型，双向宽度各为9m,东西向搭设至碎框架处。（2）在脚手架搭设高度满足剪刀撑安装高度后，随即同步进行剪刀撑搭设，中间纵横向每隔四排设一道通长剪刀撑，斜杆与地面成45。60。夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢，二根钢管搭接，搭接长度不不不小于Inb用旋转扣件三个，中距400mm,二端头外露150mno（3）脚手架立杆采用一字扣件对接
11、，顶层杆可采用搭接。（4）为将脚手架钢管偏心受压为轴心受压，将相邻步距的大横杆交替设于立杆两侧，不得设于同一侧。（5）扣件规格必须与钢管的外径一致，拧紧扭力矩合适（控制在4060Nm,重点部位不不不小于60Nm）,对接扣件时开口应朝内或朝上，在操作层纵向杆与立杆连接的扣件下面采用双扣件。扣件应分不一样部位进行检查，对堆料平台扣件应用扭力扳手逐一检查，其他部位则由安检人员抽样检查。（6）脚手架水平杆伸出端能与碎柱、梁或墙顶紧处，水平杆应顶紧，立杆距柱、梁不不不小于15cmo（7）四面为碎框架构造，只有碎柱和框架梁，故在周围平台上搭设时，脚手架与框架柱梁应用钢管抱箍连接，作为脚手架与框架的连墙件，
12、连墙件按一步一跨设.（8）脚手架水平剪刀撑按纵横向从顶层开始向下每隔两步设置一道。（9）四面临空面应设挡脚板和栏杆，栏杆高度不不不小于1.2m,并围护安全网。为保护过往人员B安全，凡在通道口上方搭设防护棚。（10）安全通道门洞不不不小于1.8米，门洞两侧须挂设安全警示标志牌，斜道必须设置密目网。搭设通道的杆件必须独立设置。架高6m如下宜采用一字型斜道，架高6m以上宜采用之字型斜道。人行斜道宽度不应不不小于Im拐弯处应设置平台，宽度不不不小于斜道宽度。斜道两侧及平台外围均必须设置栏杆及挡脚板。栏杆高度为1.2m,挡脚板高度不应不不小于150mm。脚手板必须按脚手架B宽度满铺，板与板之间靠紧，脚手
13、板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应不小于500mm。人行斜道的脚手板上每隔250300mm设置一根防滑木条，木条厚度宜采用2030mm0（11）脚手架顶部采用脚手板满铺，以便施工使用。2、拆除（1）脚手架拆除按“先搭后拆，后搭先拆，先拆非承重杆，后拆承重杆”的原则进行,按层从上往下逐层拆除，严禁上下层同步进行，即脚手片一连横杆f大横杆一剪刀撑f立杆。（2）拆除前，应对操作班组进行详细的技术交底，并有书面记录。交底人与被交底人履行签字手续才可上岗作业。（3）在脚手架拆除前，先对脚手架进行全面支撑安全检查，检查扣件和支撑杆与否符合安全规定，在主管人员同意后方可开拆。（4）
14、拆架子的高处作业人员应戴好安全帽、系好安全带、扎裹脚、穿软底鞋方可上岗操作。（5）在脚手架拆除范围内，设置警戒区，并指定专人负责看守。（6）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关0结扣时，应先告知对方，以防坠落。（7）所有杆件在拆除时，应将杆上附着B扣件与杆件分离，在每层拆除后，应及时运至地面，严禁抛掷，运至地面的材料应按指定地点进行分类堆放。（8）需当日拆除0杆件尽量当口拆完，若当日拆不完，在下班前应将已松动的杆件重新固定，并在合适位置设置连接件，在确定连接牢固后人员方可撤离。（9）在拆架过程中，不得中途换人，如必须换人时，应将拆除状况交代清晰后方可离开。（10）拆架时严禁
15、碰撞脚手架附近电源线，以防触电事故。（11）翻掀垫铺脚手板应注意站立位置，并应自外向里翻起竖立，防止外翻将脚手板内未清除的残留物从高处坠落伤人。二、脚手架的检查与验收脚手架由验收人员填写验收记录，并由搭设人员、安全员、施工员和项目经理、监理签证，方能交付使用。1、脚手架必须由持有效上岗证的专业技术人员搭设，搭设前由项目技术负责人向全体员工进行安全技术交底，形书面交底记录，并在交底文献上签字确认。2、进行分区、分层、分次验收和检查，发既有不符合规定的应迅速调整，并追究责任。3、脚手架验收严格按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2023）中所规定的内容进行检查，内容如下：搭设后的扣件螺栓拧紧扭力矩应采用扭力扳手检查，中间演出场地高度较高部位应进行全数检测，其他部位随机分布抽样进行检测。连墙件：四面与碎柱梁连接处的连墙件按一步一道或一跨一道设置。剪刀撑：垂直剪刀撑纵横向每隔四跨设置一道，与地面角度在4560。之间;水平剪刀撑按两步一道设置。杆件搭接：立杆采用对接，顶层可采用搭接，顶面横杆和剪刀撑等搭接长
