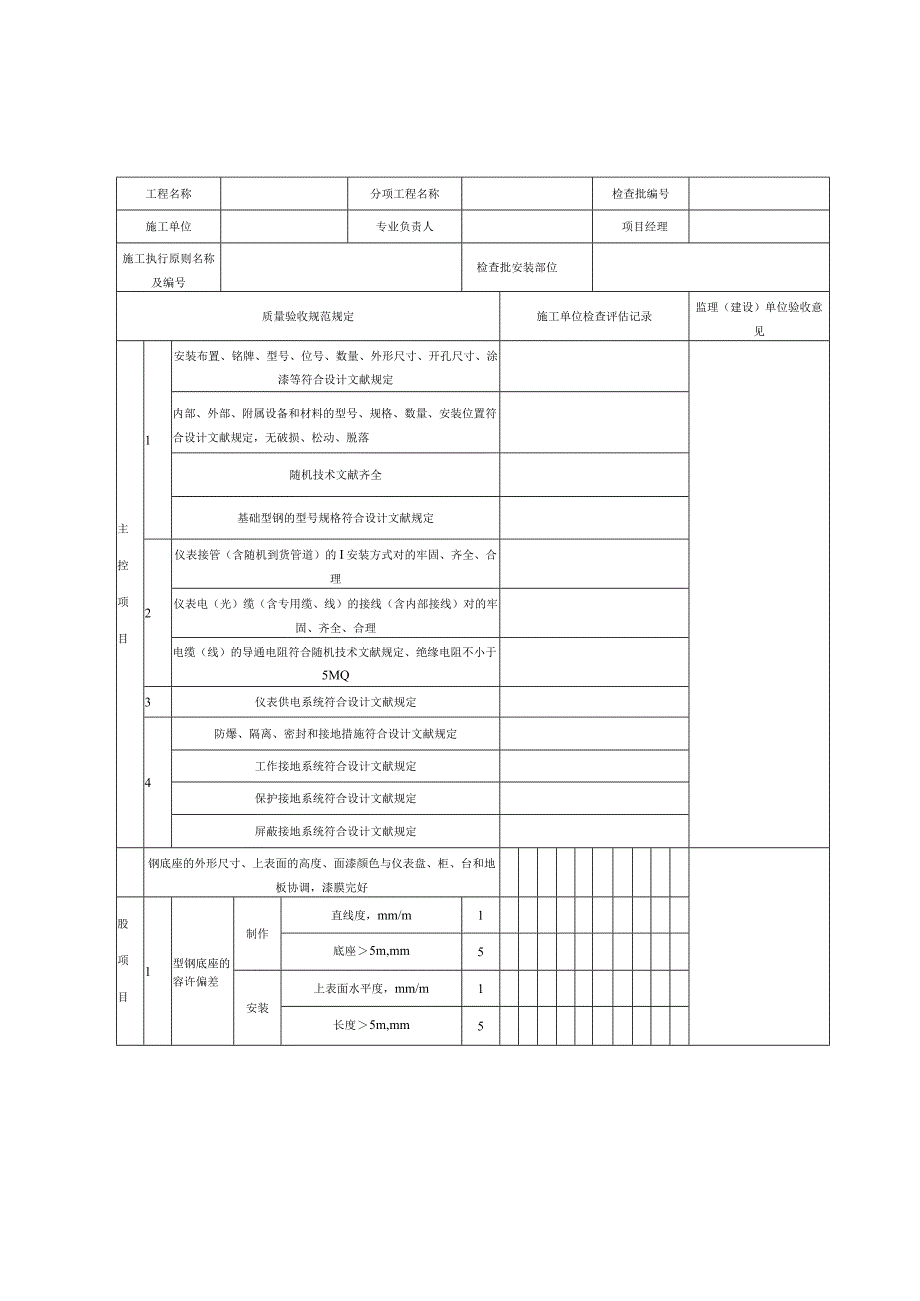

1、工程名称分项工程名称检查批编号施工单位专业负责人项目经理施工执行原则名称及编号检查批安装部位质量验收规范规定施工单位检查评估记录监理（建设）单位验收意见主控项目1安装布置、铭牌、型号、位号、数量、外形尺寸、开孔尺寸、涂漆等符合设计文献规定内部、外部、附属设备和材料的型号、规格、数量、安装位置符合设计文献规定，无破损、松动、脱落随机技术文献齐全基础型钢的型号规格符合设计文献规定2仪表接管（含随机到货管道）的I安装方式对的牢固、齐全、合理仪表电（光）缆（含专用缆、线）的接线（含内部接线）对的牢固、齐全、合理电缆（线）的导通电阻符合随机技术文献规定、绝缘电阻不小于5MQ3仪表供电系统符合设计文献规定

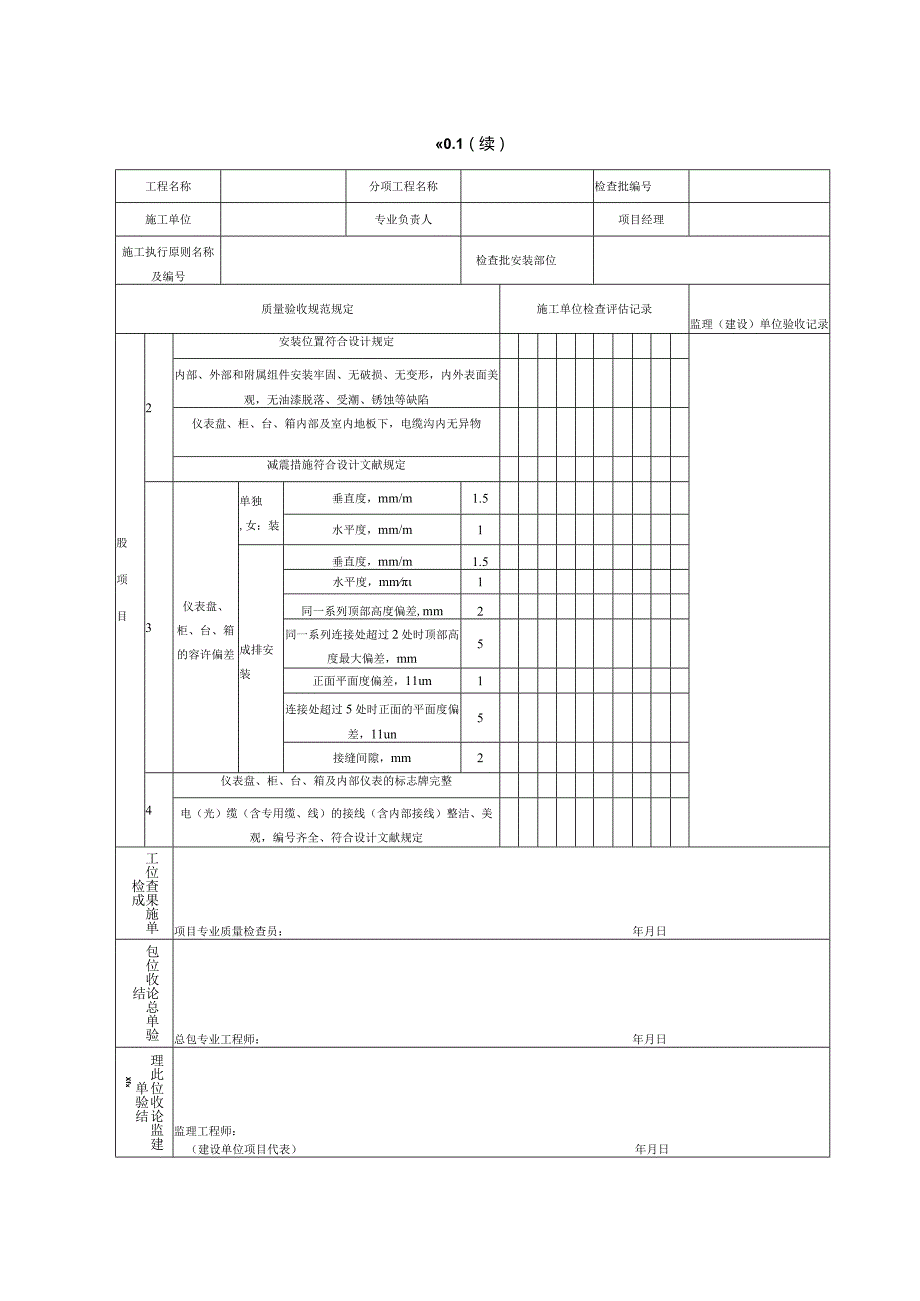

2、4防爆、隔离、密封和接地措施符合设计文献规定工作接地系统符合设计文献规定保护接地系统符合设计文献规定屏蔽接地系统符合设计文献规定钢底座的外形尺寸、上表面的高度、面漆颜色与仪表盘、柜、台和地板协调，漆膜完好股项目1型钢底座的容许偏差制作直线度，mm/m1底座5m,mm5安装上表面水平度，mm/m1长度5m,mm50.1（续）工程名称分项工程名称检查批编号施工单位专业负责人项目经理施工执行原则名称及编号检查批安装部位质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录股项目2安装位置符合设计规定内部、外部和附属组件安装牢固、无破损、无变形，内外表面美观，无油漆脱落、受潮、锈蚀等缺陷仪表盘、
3、柜、台、箱内部及室内地板下，电缆沟内无异物减震措施符合设计文献规定3仪表盘、柜、台、箱的容许偏差单独,女：装垂直度，mm/m1.5水平度，mm/m1成排安装垂直度，mm/m1.5水平度，mm1同一系列顶部高度偏差,mm2同一系列连接处超过2处时顶部高度最大偏差，mm5正面平面度偏差，11m1连接处超过5处时正面的平面度偏差，11un5接缝间隙，mm24仪表盘、柜、台、箱及内部仪表的标志牌完整电（光）缆（含专用缆、线）的接线（含内部接线）整洁、美观，编号齐全、符合设计文献规定工位查果施单检成项目专业质量检查员：年月日包位收论总单验结总包专业工程师：年月日理此位收论监建单验结Xfx监理工程师：（建

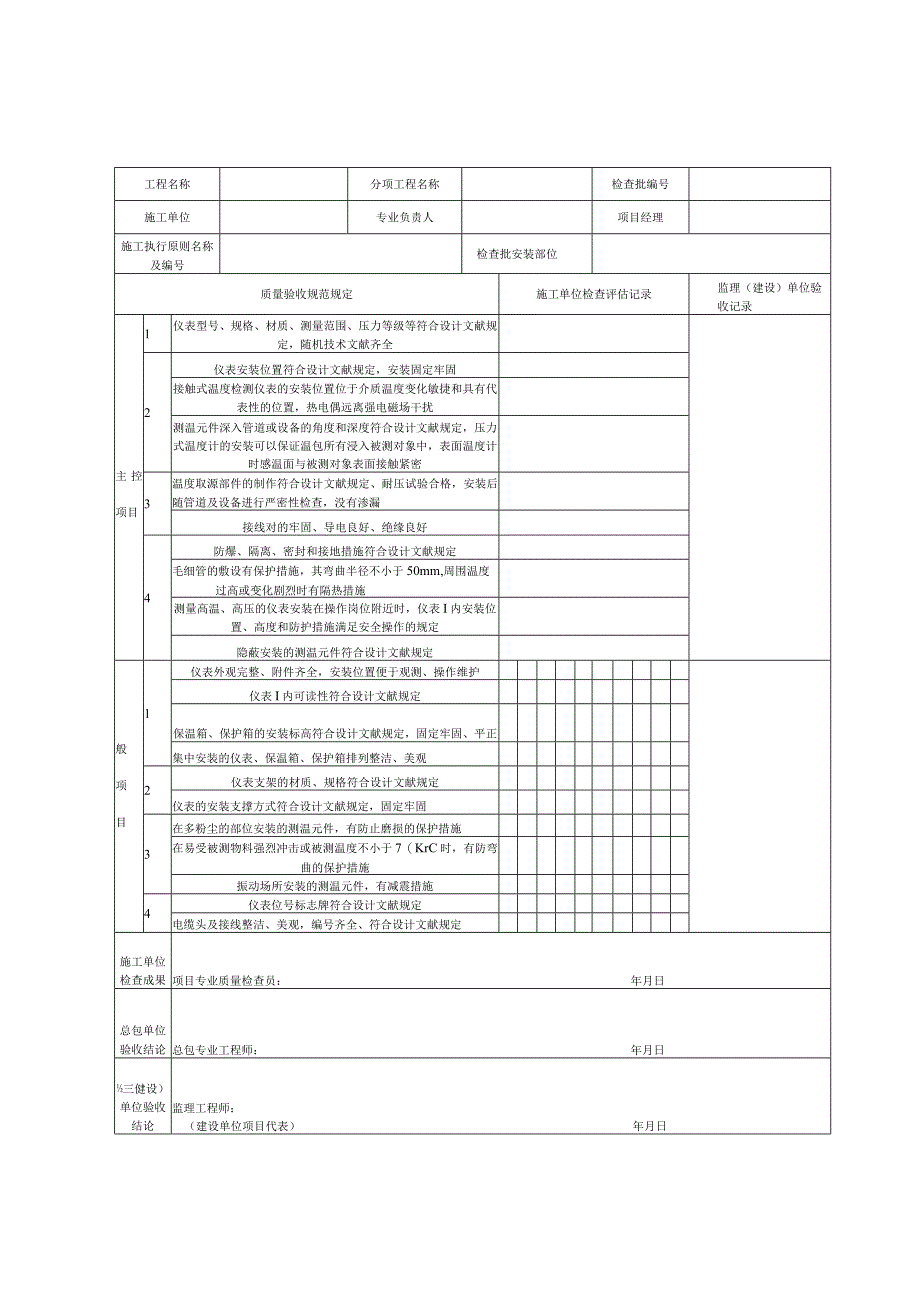

4、设单位项目代表）年月日工程名称分项工程名称检查批编号施工单位专业负责人项目经理施工执行原则名称及编号检查批安装部位质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1仪表型号、规格、材质、测量范围、压力等级等符合设计文献规定，随机技术文献齐全2仪表安装位置符合设计文献规定，安装固定牢固接触式温度检测仪表的安装位置位于介质温度变化敏捷和具有代表性的位置，热电偶远离强电磁场干扰测温元件深入管道或设备的角度和深度符合设计文献规定，压力式温度计的安装可以保证温包所有浸入被测对象中，表面温度计时感温面与被测对象表面接触紧密3温度取源部件的制作符合设计文献规定、耐压试验合格，安装后随管道
5、及设备进行严密性检查，没有渗漏接线对的牢固、导电良好、绝缘良好4防爆、隔离、密封和接地措施符合设计文献规定毛细管的敷设有保护措施，其弯曲半径不小于50mm,周围温度过高或变化剧烈时有隔热措施测量高温、高压的仪表安装在操作岗位附近时，仪表I内安装位置、高度和防护措施满足安全操作的规定隐蔽安装的测温元件符合设计文献规定般项目1仪表外观完整、附件齐全，安装位置便于观测、操作维护仪表I内可读性符合设计文献规定保温箱、保护箱的安装标高符合设计文献规定，固定牢固、平正集中安装的仪表、保温箱、保护箱排列整洁、美观2仪表支架的材质、规格符合设计文献规定仪表的安装支撑方式符合设计文献规定，固定牢固3在多粉尘的部
6、位安装的测温元件，有防止磨损的保护措施在易受被测物料强烈冲击或被测温度不小于7（KrC时，有防弯曲的保护措施振动场所安装的测温元件，有减震措施4仪表位号标志牌符合设计文献规定电缆头及接线整洁、美观，编号齐全、符合设计文献规定施工单位检查成果项目专业质量检查员：年月日总包单位验收结论总包专业工程师：年月日三健设）单位验收结论监理工程师：（建设单位项目代表）年月日0.3压力仪表安装检查批质验收记录工程名称分项工程名称检查批编号施工单位专业负责人项目经理施工执行原则名称及编号检查批安装部位质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1仪表、压力取源部件、测量管路的型号、规格、
7、材质、测量范围、压力等级等符合设计文献规定，随机技术文献齐全2压力取源部件、仪表的安装符合设计文献规定，且位于被测物料流束稔定的位置3压力取源部件或引压管路的安装、耐压与严密性试验符合设计文献规定压力取源部件的安装不使仪表承受机械应力接线对的牢固、导电良好、绝缘良好4防爆、隔离、冲洗、密封和接地措施符合设计文献规定测量高温、高压的仪表安装在操作岗位附近时，仪表的安装位置、高度和防护措施满足安全操作的规定当检测介质压力波动大、粘度大、腐蚀性强、易于汽化或带有粉尘、固体颗粒或沉淀物等浑浊物料时，仪表附属设备齐全有效殷项目1仪表外观完整、附件齐全，安装位置便于观测、操作维护仪表的可读性符合设计文献规
8、定保温箱、保护箱的安装标高符合设计文献规定，固定牢固、平正集中安装的仪表、保温箱、保护箱排列整洁、美观2仪表支架的材质、规格符合设计文献规定仪表的安装支撑方式符合设计文献规定，固定牢固3测量低压的压力仪表的安装高度宜与取压点的高度致或采用赔偿措施4仪表位号标志牌符合设计文献规定电缆头及接线整洁、美观，编号齐全、符合设计文献规定施工单位检查成果项目专业质量检查员：年月日包位收论总单验结总包专业工程师：年月日理胡位收论监建单验结z(v监理工程师：（建设单位项目代表）年月日C.4流仪表安装检查批质验收记录工程名称分项工程名称检查批编号施工单位专业负责人项目经理施工执行原则名称及编号检查批安装部位质量
9、验收规范规定施工单位检查评估记录监理（建设）单位验收记录主控项目1流量仪表、检测元件、测量管路的型号、规格、材质、测量范困、压力等级等符合设计文献规定，随机技术文献齐全流量仪表的安装符合设计文献规定，且位于被测流体流束稳定的位置2孔板的入口和喷嘴的出口边缘无毛刺、圆角或可见损伤，其制造尺寸按设计数据或制造原则验证合格节流装置取压口的方位和倾斜角可以满足生产过程长期稳定测量成果的需要流量取源部件上、下游直管段的最小长度、直管段管道内表面的清洁度，符合设计文献规定和产品技术文献的规定；当设计文献无规定期，孔板、喷嘴和文丘里管上、下游直管段的最小长度，符合GB50093-2023附录C的规定在规定的
10、直管段最小长度范围内，没有设置其他取源部件或检测元件；在节流件的上游安装温度仪表时，温度仪表与节流元件间的直管段距离符合GB50093-2023附录C的规定；在节流件的卜.游安装温度仪表时，温度仪表与节流元件间的直管距离不不小于5倍管道内径节流件的安装方向，必须使流体从节流件的上游端面流向节流件的卜游端面，孔板的锐边或喷嘴的曲面侧迎着被测流体的流向安装检测元件的密封垫片的内径应等于管道的内径，夹紧后没有突入管道内壁节流件的端面应垂直与管道轴线，其容许偏差值为：1节流件与管道或夹持件同轴，其轴线与上、下游管道轴线之间的不样轴线误差符合h）的规定3差压式流量计正负压室与测量管道的连接对的，引压管道
11、倾斜方向和坡度以及过滤器、消声器、隔离器、冷凝器、沉降器、集气器的安装符合设计文献的规定流量取源部件、引压管路小J安装、耐压与严密性试验符合设计文献的规定流量取源部件的安装不使仪表承受机械应力接线对的牢固、导电良好、绝缘良好4防爆、隔离、冲洗、密封和接地措施符合设计文献规定表C.4（续）工程名称分项工程名称检查批编号施工单位专业负责人项目经理施工执行原则名称及编号检查批安装部位质量验收规范规定施工单位检查评估记录监理（建设）单位验收记录般项B1仪表外观完整、附件齐全，安装位置便于观测、操作维护仪表的可读性符合设计文献规定保温箱、保护箱的安装标高符合设计文献规定，固定牢固、平正集中安装的仪表、保温箱、保护箱排列整洁、美观2
