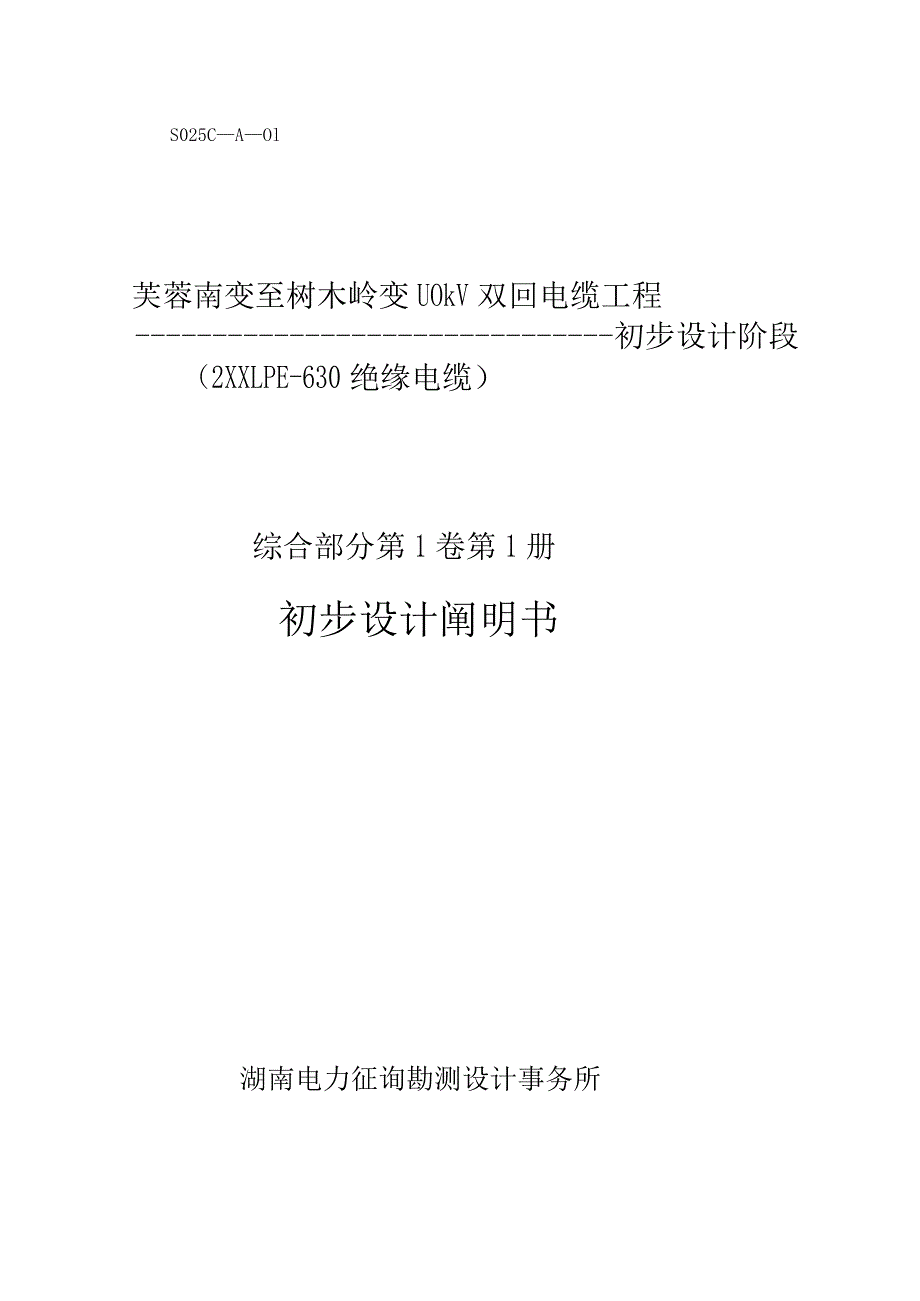

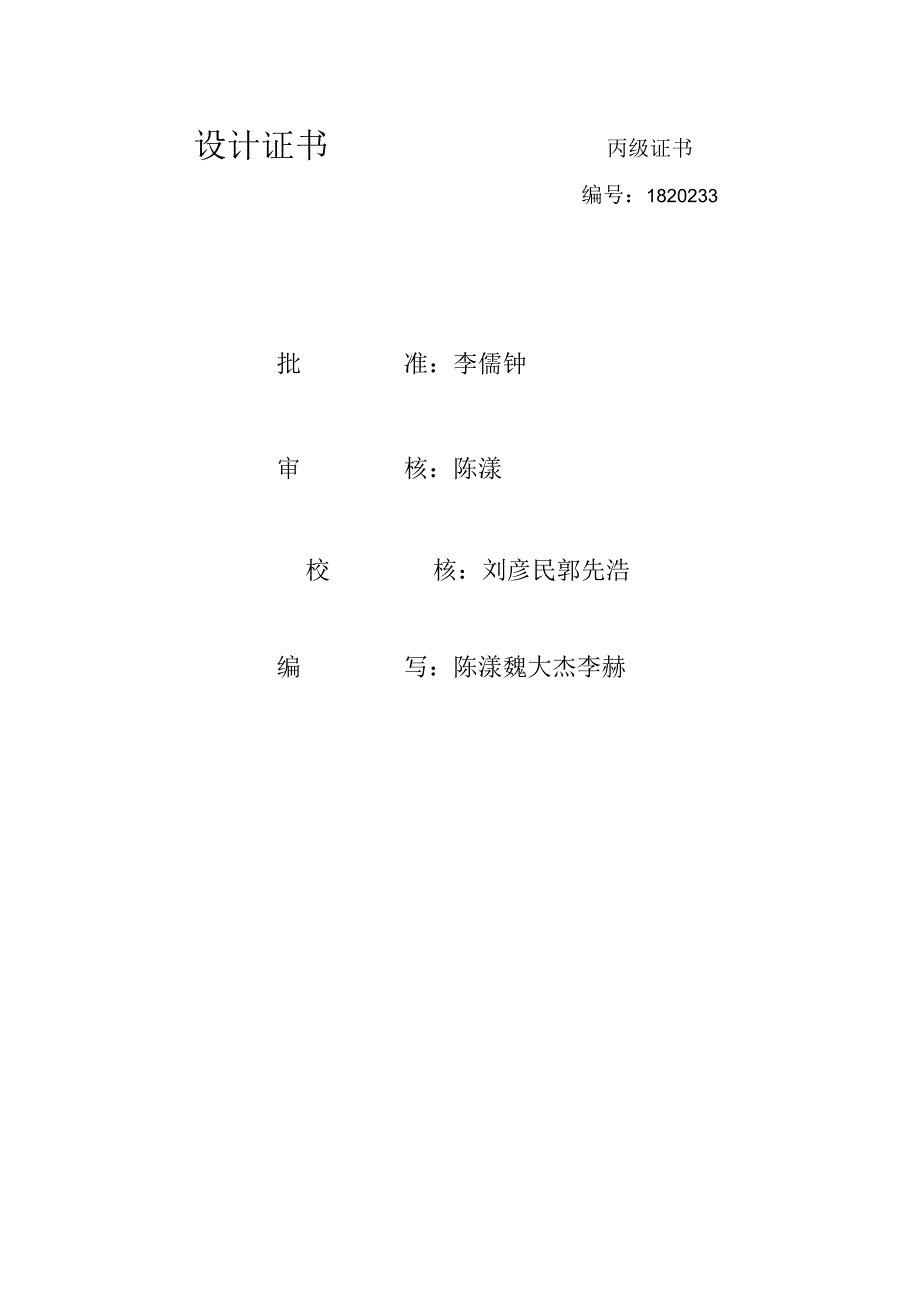

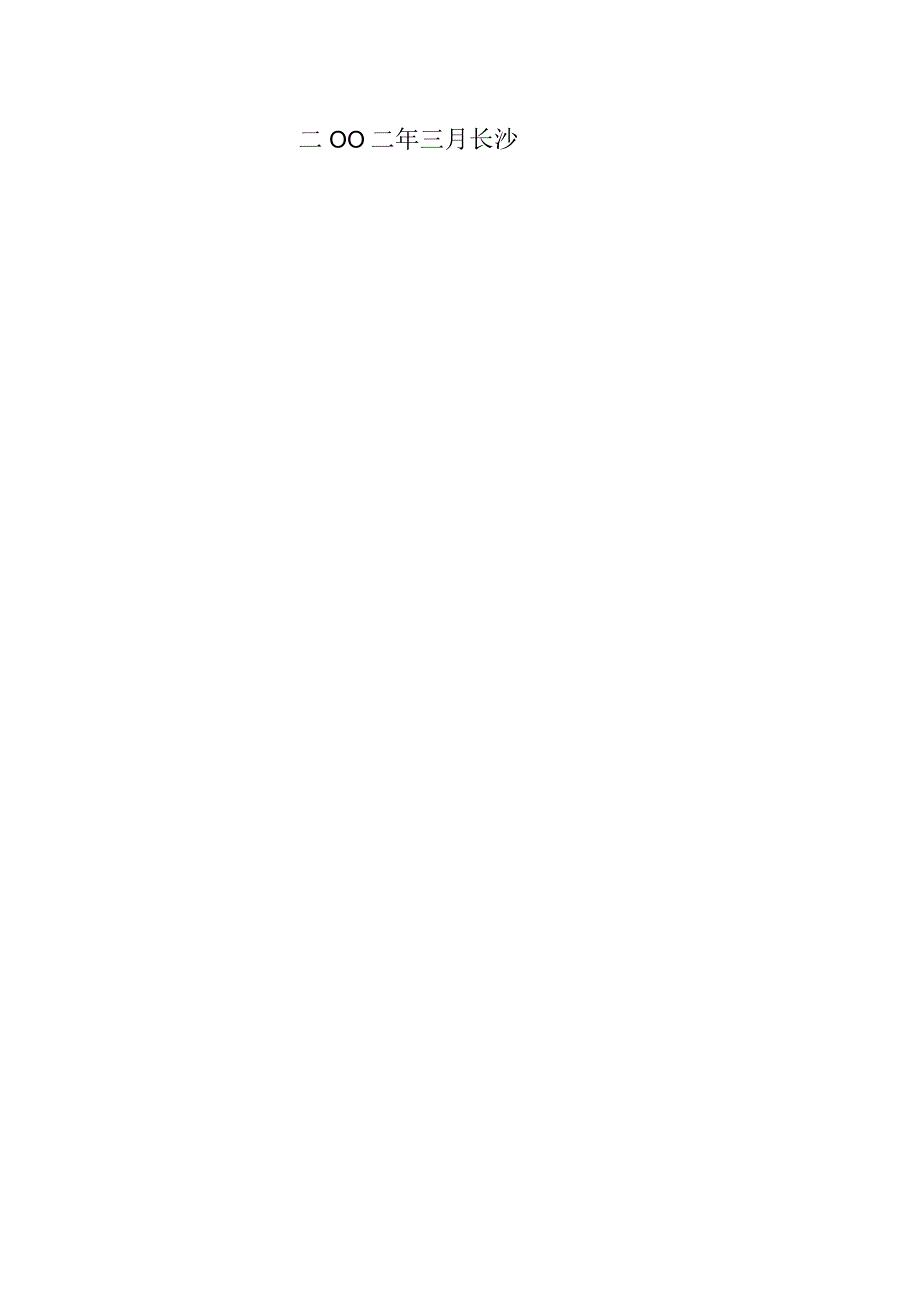

1、S025CAOl芙蓉南变至树木岭变UOkV双回电缆工程初步设计阶段（2XXLPE-630绝缘电缆）综合部分第1卷第1册初步设计阐明书湖南电力征询勘测设计事务所二OO二年三月长沙设计证书丙级证书编号：1820233批准：李儒钟审核：陈漾校核：刘彦民郭先浩编写：陈漾魏大杰李赫总目次分卷次序卷册检索号卷册名称1432S025CA初步设计阐明书及附图2432S025CQ设备清册及重要材料估算3432S025CE概算书1 总述2 途径方案阐明及协议状况3 电缆型号及输送容量4 电缆的运行环境5 电缆敷设方式6 电缆铝护套接地方式与过电压保护7 防火8 土建部分9 杆塔与基础附件1：湖南省电力企业文献湘电
2、企业计2023883号有关下达芙蓉南220千伏变电站配套输变电工程设计任务的告知。附件2：长沙电业局有关体育城变电站、青园变至树木岭变2回IlOKv线路设计有关问题0函。附件3：湖南省农业机械鉴定站湘农机鉴函20231号有关高压线路走向请实行第三方案的函。附件4：途径协议1总述1.1 设计根据1）湖南省电力企业文献湘电企业计2023883号有关下达芙蓉南220千伏变电站配套输变电工程设计任务的告知（见附件Do2）与建设单位签订的本工程设计协议。3）长沙电业局有关体育城变电站、青园变至树木岭变2回IIOKv线路设计有关问题的函。1.2 设计范围和建设规模本工程为新建IlOkV电缆送电工程,从芙蓉
3、南220kV变电站接至树木岭新开铺（书院路）变IIokV架空线路#17塔附近。电缆途径（变电站围墙至配电装置已考虑50m）长4069m,架空部分为一基双回电缆终端塔。从变电站出来约有3800m的电缆敷设在已规划好的电缆隧道中，该隧道的土建部分不在本工程设计范围。本工程电缆采用XLPE-630,与电缆接头的导线采用LGJ-240型钢芯铝绞线。1.3建设、设计、施工、运行单位和建设期限建设单位：湖南省电力建设开发总企业设计单位：湖南电力征询勘测设计事务所施工单位：湖南省送变电建设企业运行单位：湖南省长沙电业局建设期限：2023年建成投运1.4 重要技术经济特性本经济指标为概算指标。表L41经济及材
4、料指标序号项目单位型号指标备注1线路综合造价万元km见概算书2线路本体造价万元km见概算书3HOkV电缆mXLPE-630415064GIS电缆终端接头个E4-1101092365户外电缆终端接头个GDZ66电缆中间接头个FAD-J6-11010514427三相保护接地箱只BHX48三相交叉互联箱只JHX89三相直接接地箱只ZJX810接地钢材T-5501.77311耐张绝缘子串串DM-22612地线耐张金具串串BN-2213氧化锌避雷器只YH10WZ-108/281614同轴电缆mSYV-100-712015钢芯铝绞线mLGJ-240/2030引下线用16钢材T11.77317水泥T42.7
5、2618防火堵料TFD-W219终端塔本体钢材T10.29320终端塔基础钢材T1.43821终端塔基础水泥T13.4011.5 电力系统部分1. 5.1建设必要性为了配合芙蓉南220kV变电所电能外送，须建设芙蓉南变至树木岭变送电线路工程。1 .5.2电缆型号及输送容量交联聚乙烯(XLPE)绝缘电缆在安装和经济方面具有突出长处，目前国内外已绝大部分使用XPLE电缆替代老式的油浸纸绝缘电缆。交联聚乙烯热性能的重要特点：软化点高，热变形小，在高温下机械强度大，抗热老化性好。交联聚乙烯绝缘电缆的最高容许运行温度为90,而短路时的容许温度则高达250C。综合以上长处，本工程采用XLPE-630日勺交
6、联聚乙烯电力绝缘电缆。根据长沙电业局提供的资料，芙蓉南变至树木岭变送电线路工程电缆日勺最大输送容量为150MVAo2 途径方案阐明及协议状况2. 1芙蓉南220KV变电所IIoKv出线布置芙蓉南变电所IlOKV出线共14回，排列如下图：井井备芙井芙新书大大南同湾湾本工程占用芙蓉南变自南向北第1、2个出线间隔。2. 2途径方案由于芙蓉南220kV变电所位于城区，无架空出线走廊。因此从芙蓉南220kV变电所IlokVGIS配电装置室用电缆头引出，从所内电缆通道走线至蔡家冲路北侧出变电所围墙（八）,向西沿蔡家冲路电缆隧道经二次外护套交叉互联（B、C）至与长沙大道电缆隧道交叉口，然后电缆线路转向北沿长
7、沙大道电缆隧道经五次外护套交叉互联（D、E、F、G、H）至电缆分支隧道分支点1、分支点2。（电缆从变电站至此均敷设在已规划好的电缆隧道内）详见S025C-A-02.03图。从芙蓉南变电站至分支点1途径长度为3805m,至分支点2途径长度为3850m。分支后的J途径提出如下三个方案：方案一：电缆从分支点1（长沙城建坐标92298.43,49145.06）采用电缆分支隧道引出，穿过长沙大道后在树雨新（书）线#18塔附近（塔位1：长沙城建坐标92297.86,49216.63）采用双回路电缆终端塔与架空导线接头。然后运用原树木岭至新开铺及书院路IlokV双回架空线路接至树木岭220kV变电所。详见S
8、025C-A-03图。此方案长处为电缆途径短，途径全长为3885m。缺陷为：a） .树雨新（书）线#18塔塔基位于长沙大道规划的路边20m绿化带内。位置距规划的省政府新址局限性100om。b） .树雨新（书）线#18塔塔基位于湖南省农机鉴定站新征购土地红线内，#18塔基于1999年因长沙大道H勺修建移位至现址。湖南省农机鉴定站新征购土地经农业部同意立项，将兴建农业部农产品加工机械质检中心。如按此方案实行，架空线路走廊将对质检中心的整体规划带来很大的不利影响，土地所有者单位湖南省农机鉴定站不一样意此方案。方案二：电缆从分支点2（长沙城建坐标92343.95,49147.52）采用电缆分支隧道穿过
9、长沙大道，在电缆隧道与电缆沟接头处（长沙城建坐标92351.70,49183.94）采用电缆沟沿湖南省农机鉴定站内规划马路向东至电缆沟转弯处（长沙城建坐标92352.02,49250.94）,然后转向东北穿过规划公路至塔位2（长沙城建坐标92355.35,49311.90）点处立塔。采用双回路电缆终端塔与架空导线接头。然后运用原树木岭至新开铺及书院路IIOkv双回架空线路接至树木岭220kV变电所。详见S025C-A-03图。此方案长处为电缆途径相对较短，途径全长为4011m。且已避开农业部农产品加工机械质检中心，位于原线路架空走廊下。缺陷为：a） .此处位置较为紧张，电缆终端塔下无位置放置预
10、留的电缆。b） .电缆终端塔至树雨新（书）线#17塔仅56m。且位于湖南省农机鉴定站内二条规划马路mJ交叉口附近，待湖南省农机鉴定站整体规划实行后,此处是作为沿规划马路改（开发用地。湖南省农机鉴定站认为原架空线路对鉴定站国家级试验室“国家水田机械质量监督检查中心”导致不利影响，直接影响到检查成果的精确性，因此不一样意此方案。方案三：电缆从分支点2（长沙城建坐标92343.95,49147.52）采用电缆分支隧道穿过长沙大道，在电缆隧道与电缆沟接头处（长沙城建坐标92351.70,49183.94）采用电缆沟沿湖南省农机鉴定站内规划马路向东至电缆沟转弯处（长沙城建坐标92352.02,49250
11、.94）,然后转向东北穿过规划公路，在树雨新（书）线#17塔附近（塔位3：长沙城建坐标92385.14,49361.30）处立塔。此方案途径全长为4069m。采用双回路电缆终端塔与架空导线接头。然后运用原树木岭至新开铺及书院路IIokV双回架空线路接至树木岭220kV变电所。详见S025C-A-03图。此方案长处：a） .此处地势平坦，位置较宽阔，利于电缆终端塔的布置及施工。b） .电缆终端塔立于此处后，对长沙大道及湖南省农机鉴定站的整体规划日勺影响很小。c） .将原树雨新（书）线#17塔#18塔之间日勺架空线路走廊取消后，消除了其对湖南省农机鉴定站内二个国家级试验站日勺影响。湖南省农机鉴定站
12、强烈规定按此方案实行。缺陷为：电缆途径较长，比方案一长144m,比方案二长58m。综上所述，从方案实行的可行性及电缆终端塔的布置及施工考虑推荐方案三。详见S025C-A-03图2 .3途径协议本线路已获得沿线单位湖南省农机鉴定站及长沙市都市规划局对途径日勺协议。详见附件3、附件4。（其中长沙市都市规划局的途径协议已由湖南省送变电建设企业统一与市规划局签订）2.4电缆线路两端的连接方式芙蓉南变电所的出线间隔如2.1所示。用GIS电缆终端接头与所内设备进行电气出线联接。电缆终端塔与架空线的连接有二个方案。方案一：采用GDZ型户外干式电缆终端及干式避雷器，安装于电缆终端塔日勺横担间。为了防止电缆及终
13、端头的摆动，采用悬吊式干式避雷器与1组合成绝缘子串接，两端固定在上下横担上，干式电缆终端头与架空引线接于两者之间。方案二：采顾客外油式电缆终端及避雷器，安装于电缆终端塔特设的平台上。综上所述，方案一铁塔的构造简朴，节省钢材近2to但电缆长度较长。方案二要将架空线引至平台，引线较长，受风轻易摆动，对终端头受力不利。两者费用相差不大。因此推荐方案一。与体育城电缆T接塔一致。电缆终端固定详见S025C-A-09图。3 电缆型号及输送容按照长沙电业局提供的资料，至树木岭电缆的输送容量为150MVA,输送电流为787Ao电缆的载流量以满足容量配合为根据并合适留有裕度进行设计选择，由于本工程电缆采用电缆隧
