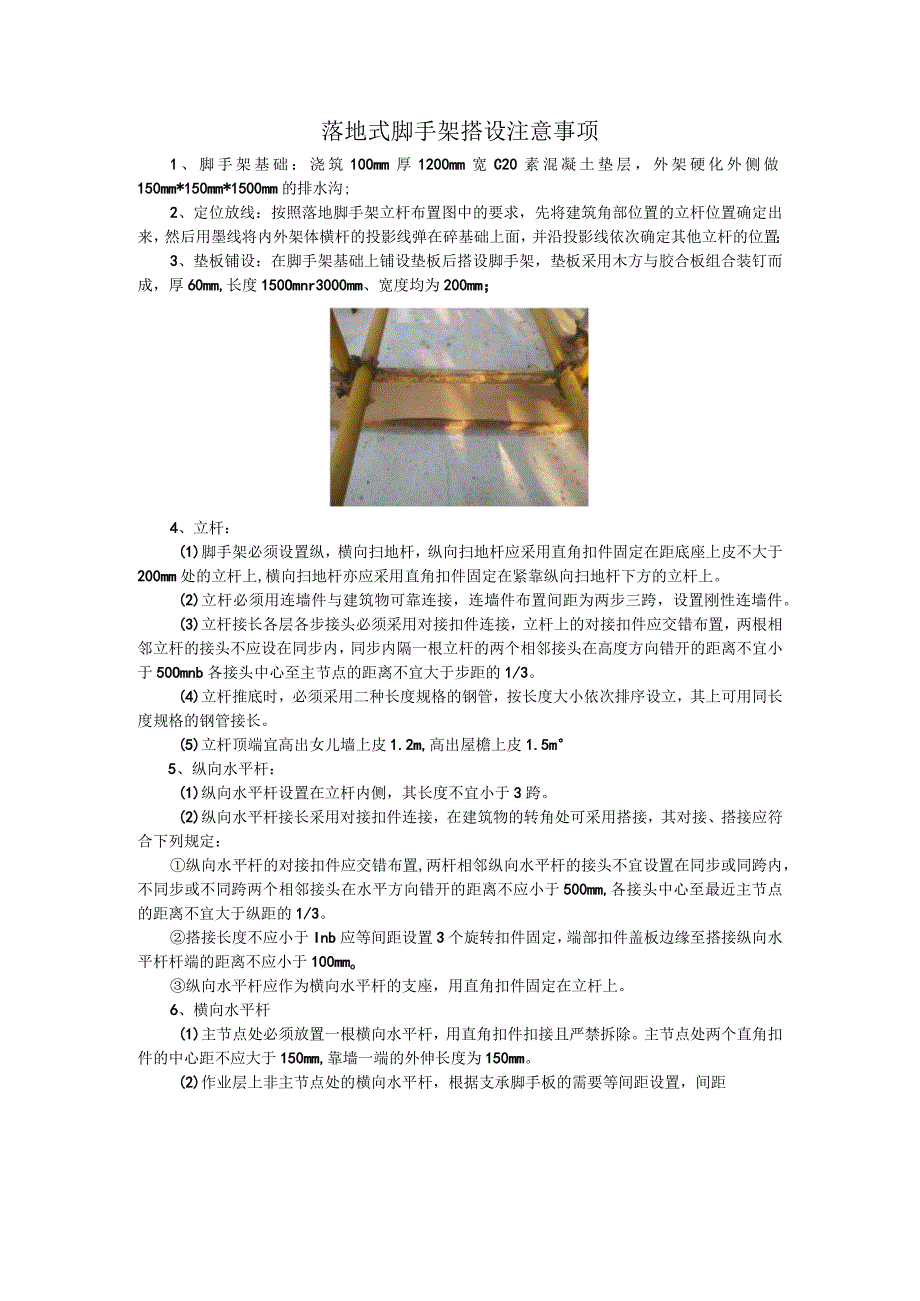

1、落地式脚手架搭设注意事项1、脚手架基础：浇筑100mm厚1200mm宽C20素混凝土垫层，外架硬化外侧做150mm*150mm*1500mm的排水沟;2、定位放线：按照落地脚手架立杆布置图中的要求，先将建筑角部位置的立杆位置确定出来，然后用墨线将内外架体横杆的投影线弹在碎基础上面，并沿投影线依次确定其他立杆的位置；3、垫板铺设：在脚手架基础上铺设垫板后搭设脚手架，垫板采用木方与胶合板组合装钉而成，厚60mm,长度150Omnr3000mm、宽度均为200mm；4、立杆：(1)脚手架必须设置纵，横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上,横向扫地杆亦应采用直角
2、扣件固定在紧靠纵向扫地杆下方的立杆上。(2)立杆必须用连墙件与建筑物可靠连接，连墙件布置间距为两步三跨，设置刚性连墙件。(3)立杆接长各层各步接头必须采用对接扣件连接，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于50Omnb各接头中心至主节点的距离不宜大于步距的1/3。(4)立杆推底时，必须采用二种长度规格的钢管，按长度大小依次排序设立，其上可用同长度规格的钢管接长。(5)立杆顶端宜高出女儿墙上皮1.2m,高出屋檐上皮1.5m5、纵向水平杆：(1)纵向水平杆设置在立杆内侧，其长度不宜小于3跨。(2)纵向水平杆接长采用对
3、接扣件连接，在建筑物的转角处可采用搭接，其对接、搭接应符合下列规定：纵向水平杆的对接扣件应交错布置,两杆相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3。搭接长度不应小于Inb应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mmo纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。6、横向水平杆(1)主节点处必须放置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm,靠墙一端的外伸长度为150mm。(2)

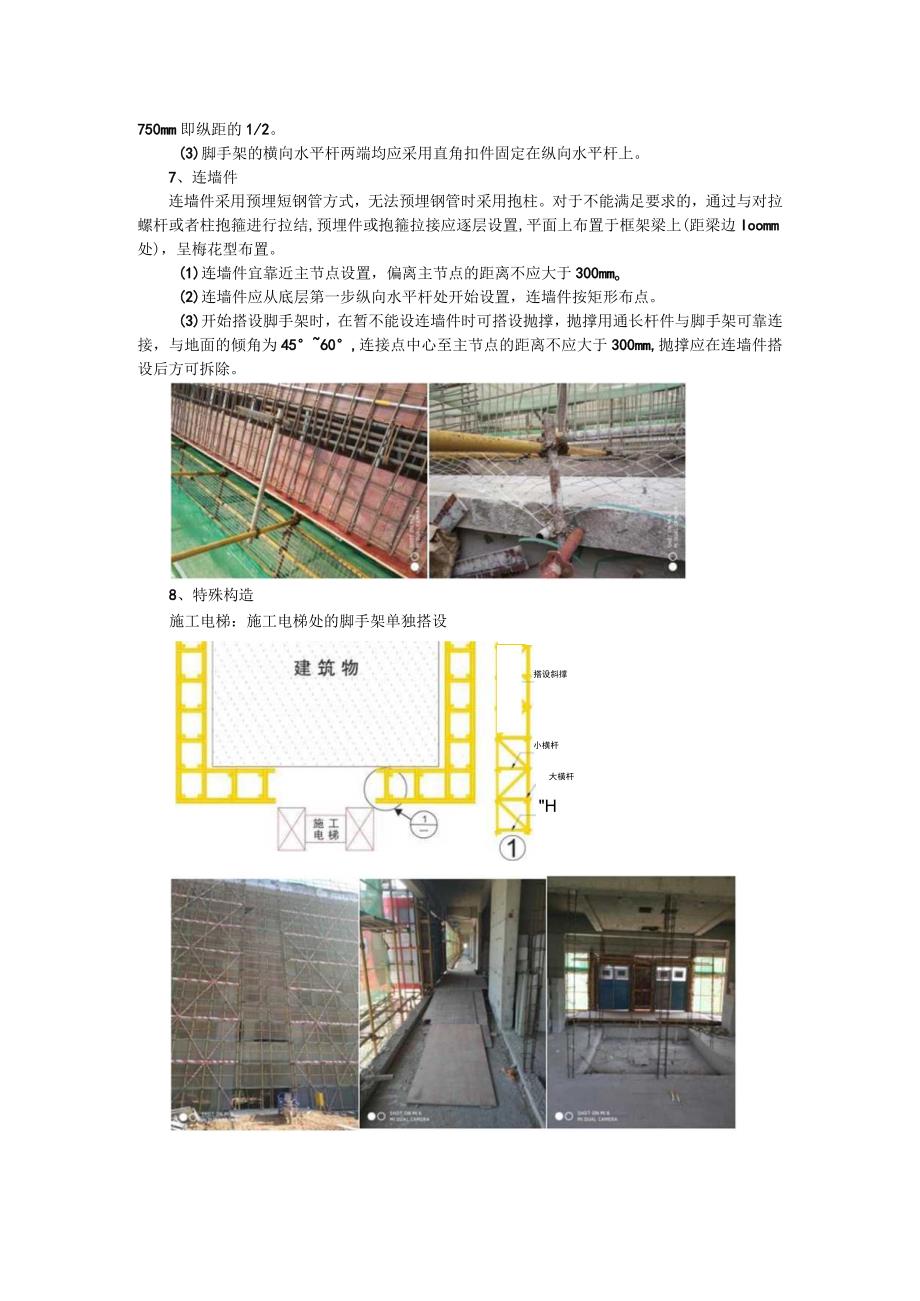

4、作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置，间距750mm即纵距的1/2。(3)脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。7、连墙件连墙件采用预埋短钢管方式，无法预埋钢管时采用抱柱。对于不能满足要求的，通过与对拉螺杆或者柱抱箍进行拉结,预埋件或抱箍拉接应逐层设置,平面上布置于框架梁上(距梁边Ioomm处)，呈梅花型布置。(1)连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mmo(2)连墙件应从底层第一步纵向水平杆处开始设置，连墙件按矩形布点。(3)开始搭设脚手架时，在暂不能设连墙件时可搭设抛撑，抛撑用通长杆件与脚手架可靠连接，与地面的倾角为4560,连接点中心至主节点的距离不应大于300mm,抛撑应在连墙件搭设后方可拆除。8、特殊构造施工电梯：施工电梯处的脚手架单独搭设H搭设斜撑小横杆大横杆
