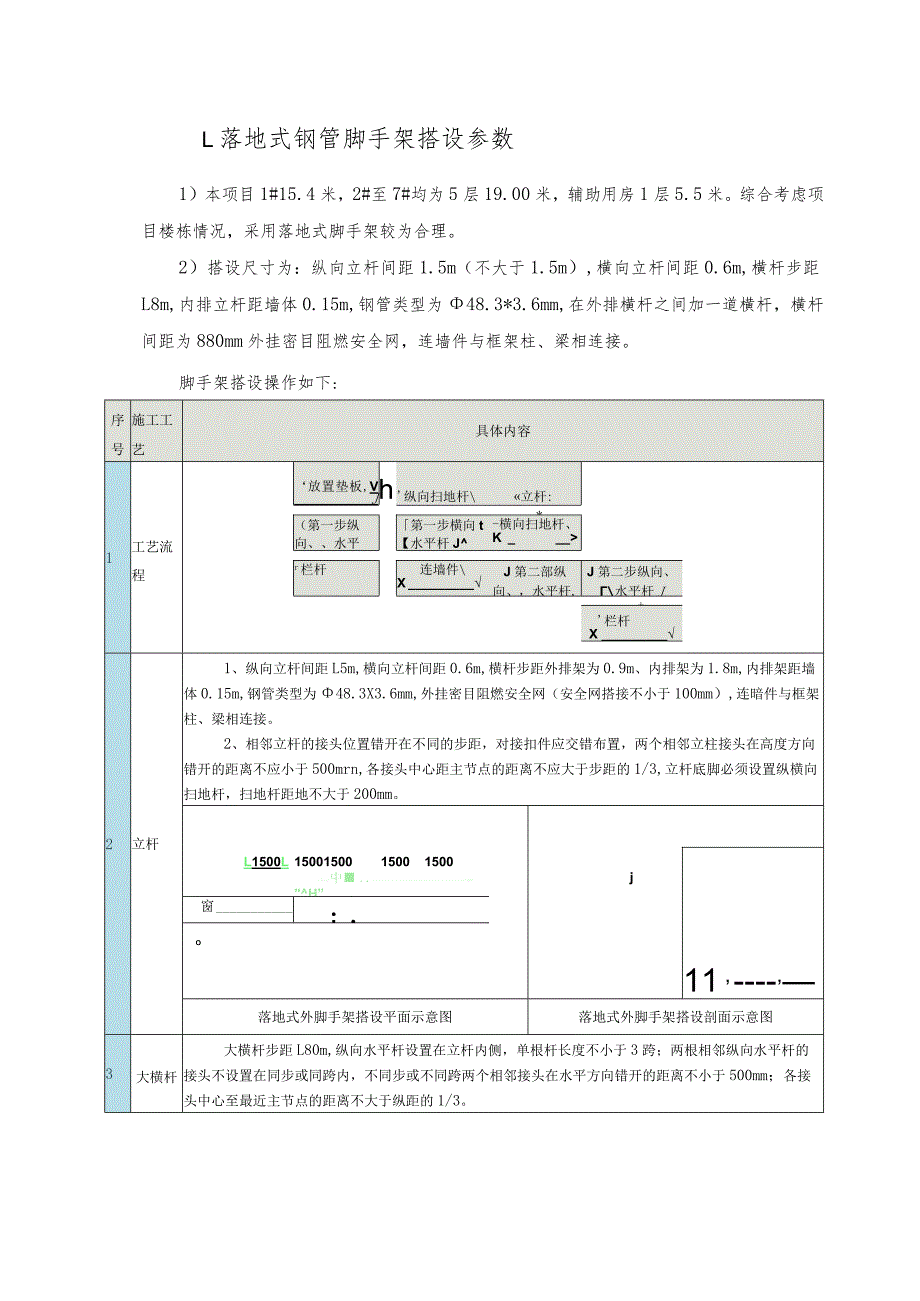

1、L落地式钢管脚手架搭设参数1）本项目1#15.4米，2#至7#均为5层19.00米，辅助用房1层5.5米。综合考虑项目楼栋情况，采用落地式脚手架较为合理。2）搭设尺寸为：纵向立杆间距1.5m（不大于1.5m）,横向立杆间距0.6m,横杆步距L8m,内排立杆距墙体0.15m,钢管类型为48.3*3.6mm,在外排横杆之间加一道横杆，横杆间距为880mm外挂密目阻燃安全网，连墙件与框架柱、梁相连接。脚手架搭设操作如下:序号施工工艺具体内容1工艺流程放置垫板,VJh纵向扫地杆立杆:*（第一步纵向、水平杆）第一步横向t【水平杆J-横向扫地杆、Kr栏杆连墙件XJ第二部纵向、，水平杆,J第二步纵向、水平杆
2、J+栏杆X2立杆1、纵向立杆间距L5m,横向立杆间距0.6m,横杆步距外排架为0.9m、内排架为1.8m,内排架距墙体0.15m,钢管类型为48.3X3.6mm,外挂密目阻燃安全网（安全网搭接不小于100mm）,连暗件与框架柱、梁相连接。2、相邻立杆的接头位置错开在不同的步距，对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mrn,各接头中心距主节点的距离不应大于步距的1/3,立杆底脚必须设置纵横向扫地杆，扫地杆距地不大于200mm。L1500L1500150015001500“一中一一H”.j11,窗i；O落地式外脚手架搭设平面示意图落地式外脚手架搭设剖面示意图3大横杆

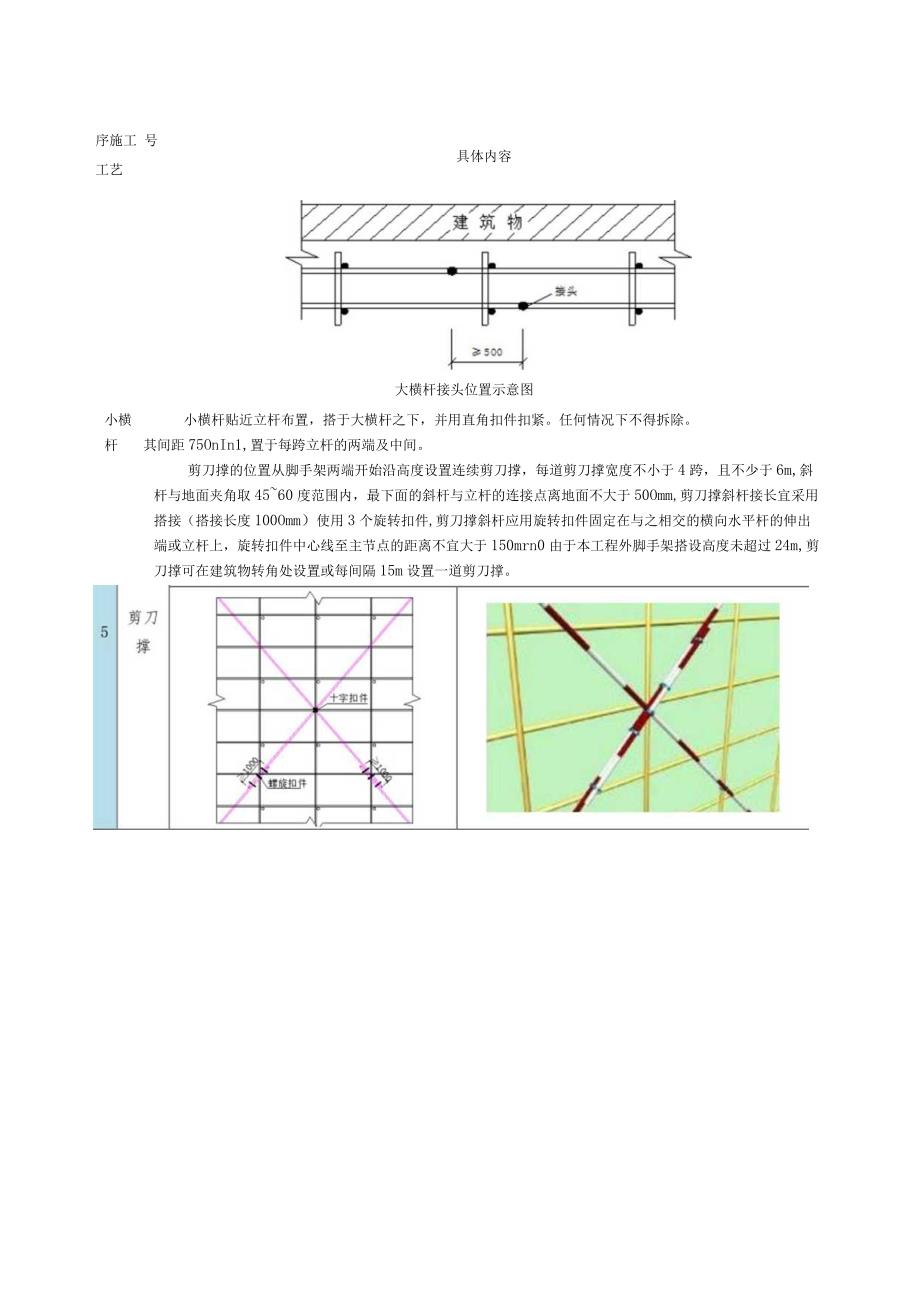

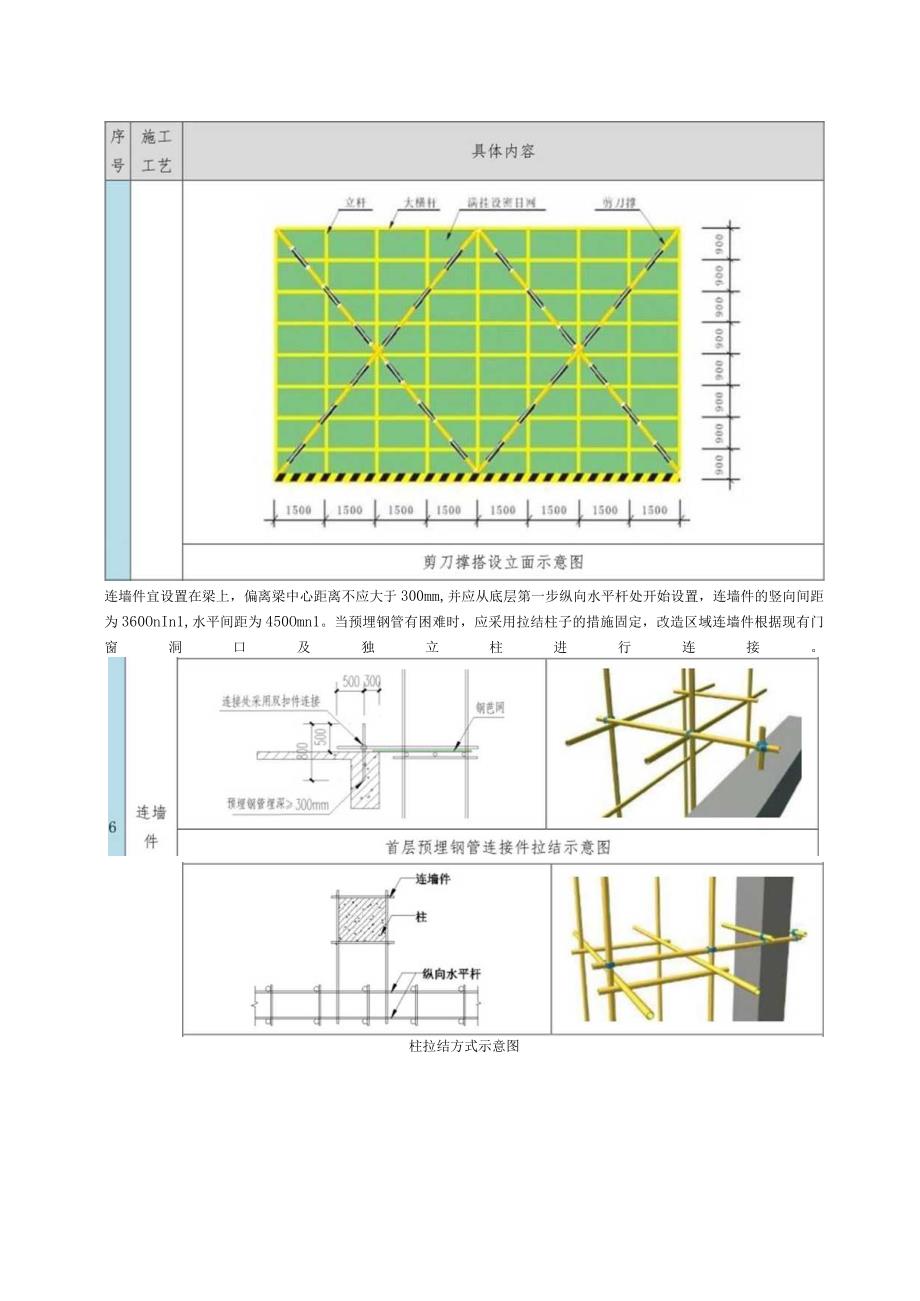

3、大横杆步距L80m,纵向水平杆设置在立杆内侧，单根杆长度不小于3跨；两根相邻纵向水平杆的接头不设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不大于纵距的1/3。序施工 号工艺具体内容大横杆接头位置示意图小横小横杆贴近立杆布置，搭于大横杆之下，并用直角扣件扣紧。任何情况下不得拆除。杆其间距75OnIn1,置于每跨立杆的两端及中间。剪刀撑的位置从脚手架两端开始沿高度设置连续剪刀撑，每道剪刀撑宽度不小于4跨，且不少于6m,斜杆与地面夹角取4560度范围内，最下面的斜杆与立杆的连接点离地面不大于50Omm,剪刀撑斜杆接长宜采用搭接（搭接
4、长度100Omm）使用3个旋转扣件,剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mrn0由于本工程外脚手架搭设高度未超过24m,剪刀撑可在建筑物转角处设置或每间隔15m设置一道剪刀撑。连墙件宜设置在梁上，偏离梁中心距离不应大于300mm,并应从底层第一步纵向水平杆处开始设置，连墙件的竖向间距为360OnIn1,水平间距为450Omn1。当预埋钢管有困难时，应采用拉结柱子的措施固定，改造区域连墙件根据现有门窗洞口及独立柱进行连接。柱拉结方式示意图施工 工艺具体内容脚手 板挡 脚板 栏杆门窗洞口拉结不意图脚手板采用钢芭网进行满铺，层层
5、铺设，并用铁丝绑牢。踢脚板采用20Omm高铝塑板或木夹板制作，刷红、白漆间隔45度，挡脚板安装要求牢靠，每层连续设置，大横杆步距中间搭设水平防护栏杆。外脚手架防护示意图爬梯由于楼层向上施工，结构楼梯不能及时拆模，作业人员上下不方便，需在外架上设置安全通道，供人员上下施工，在施工层下两层外架上设两处上下人员的钢管搭设的施工安全通道。上人斜道附着外架设置，斜道宽度取LOn1,采用之字型布置，坡度为1：3,在拐弯处设置同斜道的平台，斜道两侧及平台外围均设置栏杆及挡脚板，栏杆高0.9m挡脚板高200mm,斜道用预制踏板铺设。2.施工准备（1）技术准备脚手架搭设前，应做好以下准备工作：项目部施工员应熟悉
6、图纸，了解建筑物立面构造情况，按专项施工方案的要求，向架子作业班人员和使用人员进行安全技术交底。施工前必须对进场的钢管、扣件、脚手片、密目安全网等材料进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种规格分类，堆放整齐,堆放场地不得有积水。清除地面杂物，平整场地，排水畅通。杆件落地处应按要求放置垫块。（2）材料准备1）钢管A、钢管的检查应符合下列规定：钢管应有产品质量合格证；应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T288）的有关规定；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管、钢脚手板外径、壁厚、端面等
7、的偏差应分别符合下列规定：钢管必须涂防锈漆；立杆、横杆喷涂桔黄色油漆，阳角立杆、剪刀撑喷涂黄黑相间油漆。钢管、脚手板材料尺寸允许偏差表序号项目允许偏差A（mm）检查工具1焊接钢管尺寸外径0.5游标卡尺壁厚0.362钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.18游标卡尺4钢管零曲各种杆件钢管端部弯曲IWL5m5立杆钢管弯曲3ml4m124m4m1216板面扭曲（任一角翘起）5B、旧钢管的检查应符合下列要求表面锈蚀深度应符合上表第3项的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断
8、，取样检查，锈蚀深度超过规定值时，不得使用；钢管弯曲变形应符合上表第4项的规定；2)扣件扣件应采用可锻铸铁制作的保件，其质量符合现行国家标准钢管脚手架扣件(GB15831-2006)的相关规定要求；新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件(GB15831)规定抽样检测；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新旧扣件均应进行防锈处理。3)脚手板脚手板采用钢笆板，规格为0.7mX0.8m,钢笆板与钢管连接应用镀锌铁丝箍绕23圈，凡尺寸不符合要求的均不得使用。4)踢脚板采用180高的18厚
9、模板，外涂黄黑相间颜色，见下图。魏黑电20020060140挡脚板示意图5)安全网采用密目安全网(绿色、阻燃)，安全网出厂前，必须有国家指定的监督检测部门批量验证和检验员检验合格证。安全网在贮运中，必须通风、遮光、隔热、阻燃，同时要避免化学物品的侵蚀，搬运时禁止使用钩子，已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁使用。3.脚手架搭设注意事项(1)搭设之前，必须检查现场的杆件及配件，禁止使用规格质量不符合要求的杆配件。（2）脚手架外排必须用安全网全部封闭，保证安全，安全网用专用系绳绑扎牢固。（3）脚手架搭设时，每阶段搭设完后要高出施工层120Omnb其顶部应高出楼
10、顶1200mmo（4）脚手架的搭设作业，必须在统一指挥下，按照以下程序规定执行：A、按照施工设计放线，铺垫板、标定立杆位置。B、周边脚手架应从一个角部开始，并向两边延伸交圈搭设。C、应按定位依次竖起立杆，将立杆与纵横扫地杆连接固定，然后装设第一步的纵向和横向水平杆，随时校正立杆垂直度后予以固定，并按此要求继续向上搭设。D、剪刀撑、斜杆等整体拉接杆件应随搭设的架子一起设置。（5）脚手架搭设前，方案编制人要向施工人员进行安全、技术交底。（6）在设置第一排连墙件前双排架要每隔3m设一道抛撑。（7）脚手架处于顶层连墙点的自由高度不得大于两步，当作业层高出其下连墙杆4m或2步以上，且其上无连墙件时，应采
11、取适当的临时撑拉施。（8）剪刀撑、斜杆等整体拉结杆和连墙杆应随搭升的架子一起及时设置。（9）外架施工作业面用脚手板满铺，不得有探头板。（10）装设连墙杆或其它撑拉时，应注意掌握撑拉的松紧程度，避免引起杆件和整架的显著变形。（11）工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定，工人必须戴安全帽和佩挂安全带。不得单人进行装设较重的配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。（12）在搭设中不得随意改变构架设计，减少杆件配件设置和对立杆纵距作210Omm的构件尺寸放大。确有实际情况，需要对构架调整和改变时，应提交技术人员解决。（13）连墙杆设置如有柱子的采用单杆箍柱
12、式连墙杆，无柱子的预埋或短钢管在梁板面上作连墙杆的固定。4.外架搭设质量控制及验收（1）脚手架分段验收控制点：D脚手架每次搭设完成使用之前验收。2）脚手架闲置超过15天，再二次投入使用之前。3）脚手架分段拆除之前。（2）质量和验收管理架构脚手架涉及到施工安全和施工进度，必须引起重视，管理机构如下：1）项目经理作为第一责任人负责统筹安排，协调劳动力和材料等，保证施工的顺利有序进行。2）技术负责人负责组织脚手架搭设的技术方案和对工人进行技术交底，确保技术安全。3）安全员负责日常的搭设检查和脚手架巡查工作，保证脚手架的使用安全。（3）脚手架质量控制程序脚手架搭设完成后由项目部的项目经理、技术总工、监
13、理、栋号工长及施工班组现场验收，对于监理和负责人提出的问题应及时整改，整改到位确认符合要求后，方可进行下道工序的施工，每两层验收一次，做好验收记录。（4）脚手架搭设验收标准1）构配件允许偏差见本方案“2、施工准备、材料准备”相关内容。2）脚手架搭设的允许偏差和检验方法脚手架搭设允许偏差表项次项目技术要求允许偏差（mm）示意图检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动2立杆垂直度最后验收垂直度1005经纬仪或线锤、钢卷尺下列脚手架允许水平偏差搭设中检查偏差的高度（m）允许水平偏差H=IOH=20750其他高度按插值法计第3间距步距纵距横距205020钢卷尺4纵向Tk平一根杆的两端20_2二AX4“二岛差同跨内两根纵向水平杆高差10工卡水平仪或水平尺5双密平杆二脚手架横向水外伸长度偏差外伸1OOmni一50钢卷尺3）扣件拧紧抽样检查数目及质量判定标准扣件拧紧样检查数量及质量判定标准表项次检查项目安装扣件数量（个）抽检数量（个）允许的不合格数1连接立杆与纵（横）水平杆或剪刀撑的扣件，接长立杆、纵向水平杆或剪刀撑的扣件120132005052连接横向水平杆与纵向水平杆的扣件（非主节点）1201-320050105.外架使用规定（1）作业层每平方米架面上的施工活荷载不得超过2KN11（2）架上施工设备单重不得大于1KN,砂浆的
