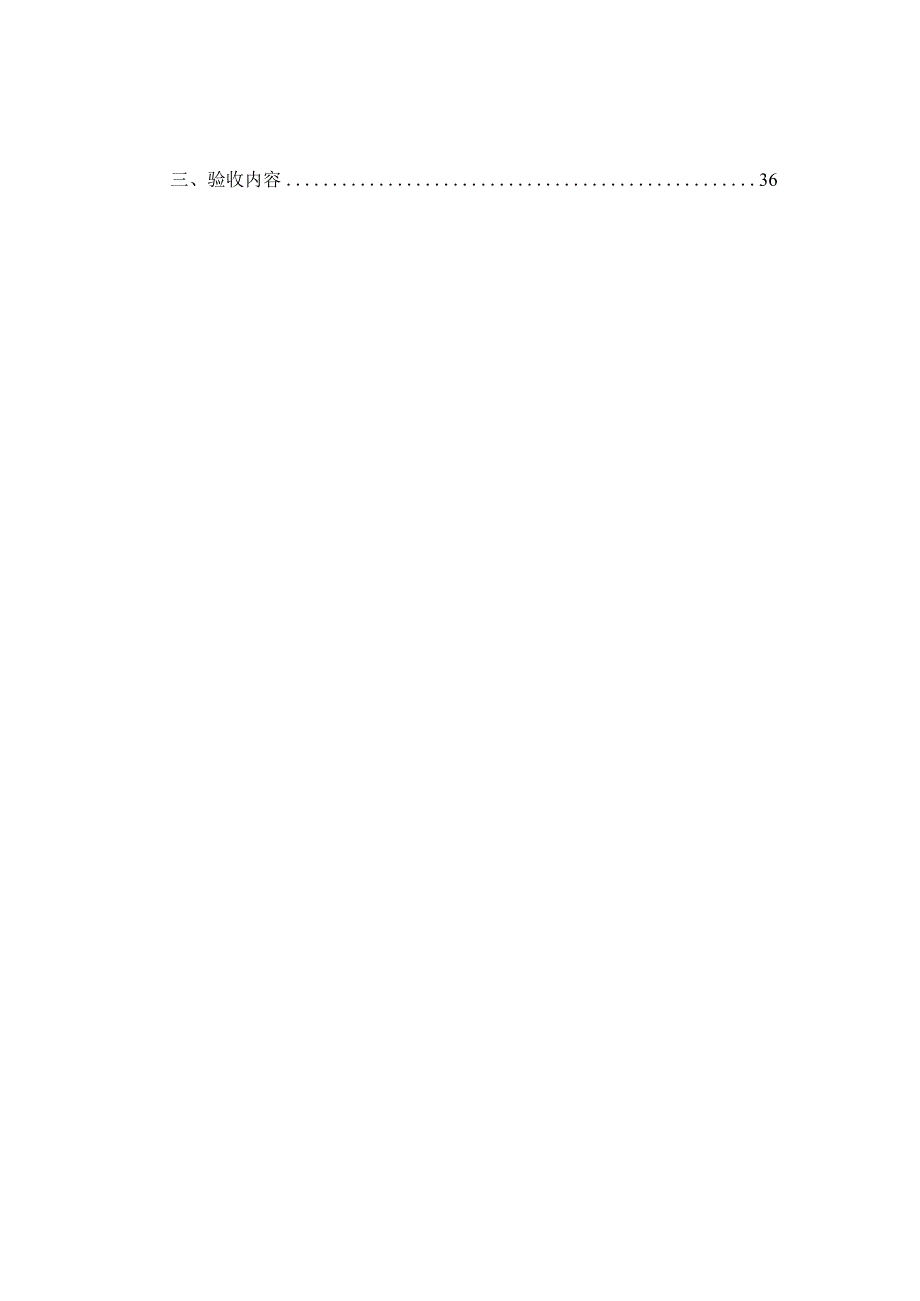

1、*项目落地式脚手架施工方案编制人：*审核人：*施工单位：*公司编制日期：2023年2月10日第一章工程概况1一、危大工程概况和特点1二、施工平面布置2三、施工要求3四、技术保证条件4第二章编制依据4第三章施工计划6二、材料与设备计划8第四章施工工艺技术10一、技术参数10、Ll11、LzX*1121、22五、检查要求26第五章施工安全保证措施27一、组织保障措施27二、技术措施30三、监测监控措施31第六章施工管理及作业人员配备和分工33一、施工管理人员33三、特种作业人员34四、其他作业人贝35第七章验收要求35一、 验收标准35二、验收程序36三、验收内容36四、验收人员37第八章应急处置
2、措施38第九章计算书及相关施工图纸40一、计算书40第一章工程概况一、危大工程概况和特点1、工程基本情况工程名称*心工程地点*建筑面积(江)26377.7m,建筑高度(In)22.75m结构类型框架结构基础类型筏板基础地上层数三层地下层数一层地下室层高(m)3.9其它主要层高(m)7.8/4.5/5/3.32、各责任主体名称建设单位*限公司设计单位*司施工单位*公司监理单位*司项目经理*总监理工程师*技术负责人*专业监理工程抑*3、危大工程概况和特点落地架搭设概况楼号层数落地架搭设层数落地架高度(In)落地架长度(m)济宁高新区全民健身中心地上3层，地下一层213345(1)施工方案的选择:本
3、工程为*,结构类型为框架结构，受力复杂，使得架节点处理较难。细部构造处理时本分项工程的控制重点；本方案拟定二层楼面以下采用落地式脚手架，西、南立面落地架基础座落在基础垫层上，标高-4.45米；东立面座落在基础垫层，标高-6.2米；北立面做在基础垫层，标高-6.2米、-6米、-5.45米。架板采用250X3000竹架板，立网采用密目式安全网，平（张）网采用网眼不大于40X40的尼龙网。（2）施工部署：1）、根据工程结构形式，在基础施工完毕，沿建筑物周边筏板基础上开始进行地下室落地式外架的搭设。2）、地下室至二层结构施工时，外架随结构往上伸展，且须高出作业层一步架。3）、结构施工完毕，外架自上而下
4、拆除。4、穿插作业的组织：外架施工中，由工程技术部参与、劳动队负责协调木工、钢筋班组的配合，楼层碎浇筑完毕，各作业班组为外架搭设留置材料堆放地点,为外架搭设创造条件，便于外架搭设的加速进行，以满足施工进度的需要。（3）本工程特点：1）、建筑结构外形不规则，阴阳角较多，悬挑主梁布置难度大；2）、本工程层高较高，对于连墙件的布置要综合考虑；3）、本工程外立面不平整，局部楼层存在大悬挑部位，需要进行专项设计。二、 施工平面布置梢S和三、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。2、确保脚手架在使用周期内安全、稳定、牢靠。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4
5、、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络安全技术负责人1监督施工全过程的安全生产，纠正违章；2配合有关部门殂滁施工不安全因素；3.项目全员安全活动和安全教育；4监督劳保用品质量和使用。技术负责人L制定项目安全技术措施和分项工程安全施工方案；2督促安全措施落实；3.解决施工过程中的不安全技术问题。生产调度负责人L在安全前提下，合理安排生产计划；2组织施工安全技术措施的实施。机械管理负责人L保证项目使用的各类机械安全运行；2.监督机械操作持证作业。消防管理负责人L保证防火设备设施齐全有效；2消除火灾隙患；3.负责现场消防管
6、理工作。劳务管理负责人L保证进场施工人员安全技术素质；2.控制加班加点，保证劳逸结合；3提供必须劳保用品，确保安全。其他有关部门L财务部门保证安全措施项目的经费；二卫生、行政部门保证工人生活基本条件，确保工人身心健康。项目经理2、脚手架的搭设和拆除需严格执行该专项施工方案。第二章编制依据1、相关法律、法规、规范性文件、标准、规范类别名称编号法规中华人民共和国建筑法主席令第29号建筑工程质量管理条例国务院令第714号建设工程安全生产管理条例国务院令第393号危险性较大的分部分项工程安全管理规定建设部第37号令规范建筑地基基础设计规范GB50007-2011规程建筑结构荷载规范GB50009-20
7、12混凝土结构设计规范GB50010-2010建筑施工脚手架安全技术统一标准GB51210-2016钢结构设计标准GB50017-2017木结构设计标准GB50005-2017建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工临时支撑结构技术规范JGJ300-2013建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-2016住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质(2018)31号建筑施工手册第五版建筑施工脚手架实用手册2、设计文件图纸名称图号出图日期备注建筑设计施工图建施2022.1结构设计施工图结施2
8、022.1施工组织设计2022.63、施工合同合同名称编号签订日期建设工程施工合同GF-2018-0702022.8第三章施工计划施工进度计划二、材料与设备计划1、脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有
9、关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工
10、现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板(1)脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；(2)、竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合现行行业标准建筑施工木脚手架安全技术规范JGJ164的相关规定；(3)、冲压钢脚手板的材质应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。新脚手板应有产品质量合格证，尺寸偏差应符合建筑施工扣件式钢
11、管脚手架安全技术规范JGJ130的有关规定，且不得有裂纹、开焊与硬弯。新、旧脚手板均应涂防锈漆，应有防滑措施；(4)、木脚手架材质应符合现行国家标准木结构设计规范GB50005Ila级材质的规定。脚手板厚度不应小于50mm,两端宜各设置直径不小于4mm的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手架。5、安全网采用密目式安全立网，应符合下列要求：(1)、网目密度不低于2000目1(X)c;(2)、网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；(3)、网体缝线不得有跳针、露缝，缝边应均匀；(4)、
12、一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)、不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)、阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)、做耐贯穿试验不穿透，1.6x1.8m的单张网重量在3kg以上；(8)、颜色应满足环境效果要求，选用绿色；6、连墙件材料采用钢管或型钢制作，其材质应符合现行国家标准碳素钢结构GB/T700中Q235级钢或低合金高强度结构钢GB/T1591中Q345级钢的规定。主要材料参数表【扣件式脚手架】【防护棚】名称规格用途单位总需用量备注钢管6m48.3mm
13、x3.6mm纵向水平杆、立杆、剪刀撑根650租赁1.5m48.3mm3.6mn横向水平杆、连墙件根420租笑木脚手板3OOOmm2OOmm5Omm脚手板与基础垫板块210租赁扣件各杆件的连接个3600租赁安全网6mxL5m20目防坠张120采购第四章施工工艺技术一、 技术参数【扣件式脚手架】脚手架搭设方式双排脚手架纵、横向水平杆布置方式纵向水平杆在上脚手架架体高度H(m)13脚手架钢管类型483立杆纵距或跨距la(m)1.5立杆横距lb(m)0.75立杆步距h(m)1.5双立杆计算方法不设置双立杆挡脚板6步1设脚手板6步1设横向斜撑5跨1设连墙件布置方式两步三跨连墙件连接方式扣件连接地区洪宇基本风压(kN/m?)0.25安全网设置全封闭【防护棚】立杆纵距la(mm)1500立杆横距lb(mm)6000立杆步距h(mm)1500防护棚高度H(mm)5500防护层层数n2上下防护层间距
