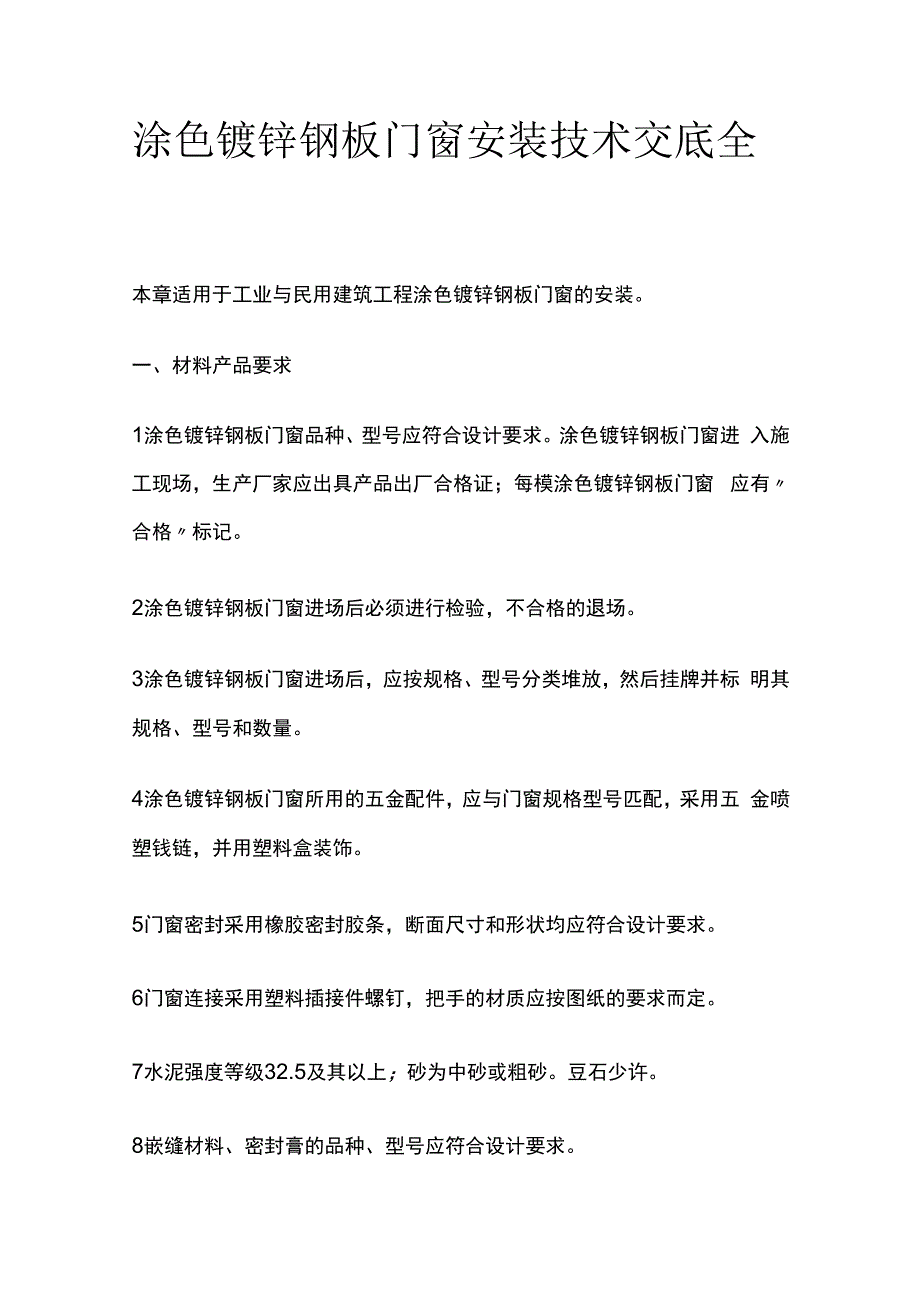

1、涂色镀锌钢板门窗安装技术交底全本章适用于工业与民用建筑工程涂色镀锌钢板门窗的安装。一、材料产品要求1涂色镀锌钢板门窗品种、型号应符合设计要求。涂色镀锌钢板门窗进 入施工现场，生产厂家应出具产品出厂合格证；每模涂色镀锌钢板门窗 应有合格标记。2涂色镀锌钢板门窗进场后必须进行检验，不合格的退场。3涂色镀锌钢板门窗进场后，应按规格、型号分类堆放，然后挂牌并标 明其规格、型号和数量。4涂色镀锌钢板门窗所用的五金配件，应与门窗规格型号匹配，采用五 金喷塑钱链，并用塑料盒装饰。5门窗密封采用橡胶密封胶条，断面尺寸和形状均应符合设计要求。6门窗连接采用塑料插接件螺钉，把手的材质应按图纸的要求而定。7水泥强度

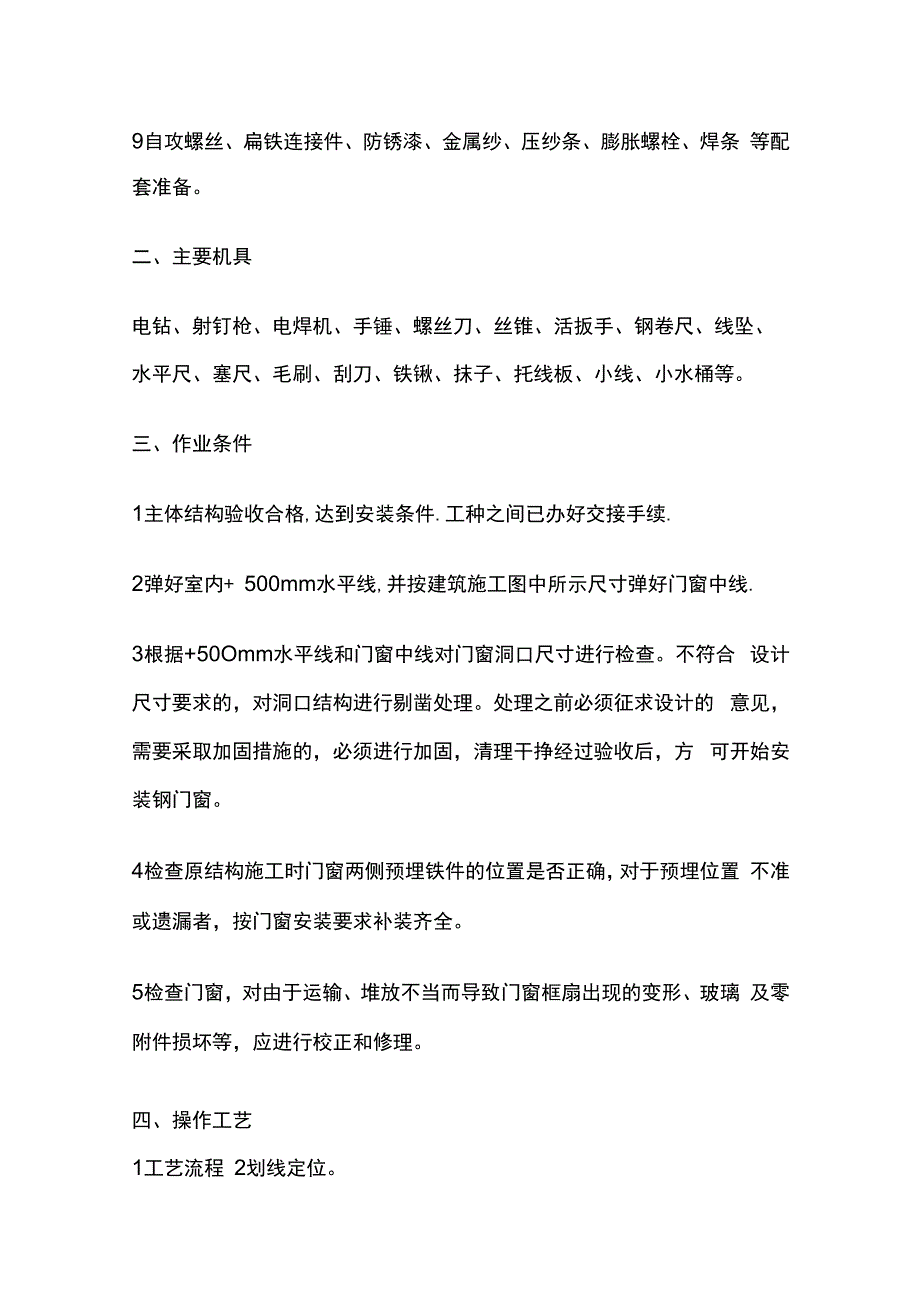

2、等级32.5及其以上；砂为中砂或粗砂。豆石少许。8嵌缝材料、密封膏的品种、型号应符合设计要求。9自攻螺丝、扁铁连接件、防锈漆、金属纱、压纱条、膨胀螺栓、焊条 等配套准备。二、主要机具电钻、射钉枪、电焊机、手锤、螺丝刀、丝锥、活扳手、钢卷尺、线坠、 水平尺、塞尺、毛刷、刮刀、铁锹、抹子、托线板、小线、小水桶等。三、作业条件1主体结构验收合格,达到安装条件.工种之间已办好交接手续.2弹好室内+ 500mm水平线,并按建筑施工图中所示尺寸弹好门窗中线.3根据+50Omm水平线和门窗中线对门窗洞口尺寸进行检查。不符合 设计尺寸要求的，对洞口结构进行剔凿处理。处理之前必须征求设计的 意见，需要采取加固措

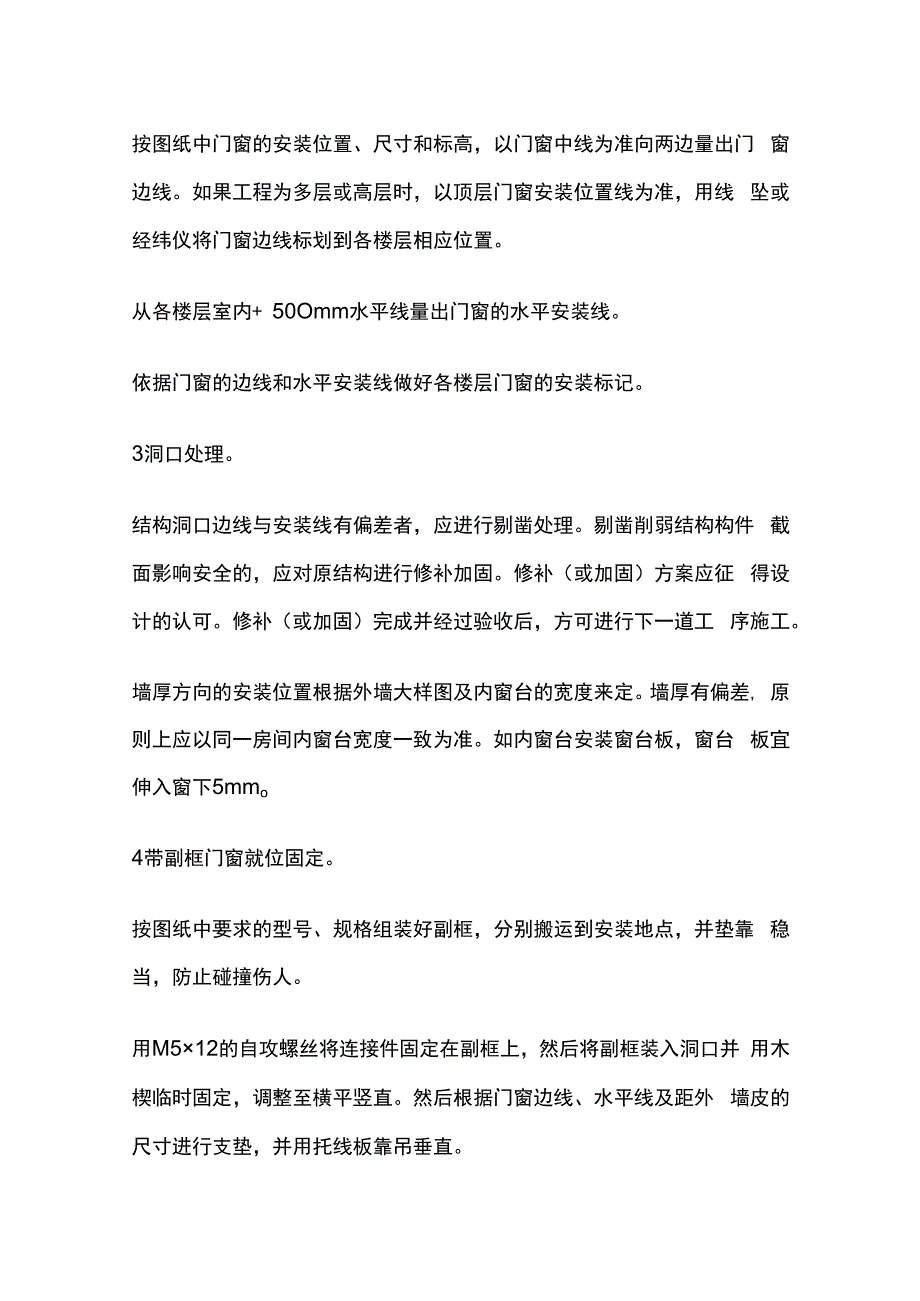

3、施的，必须进行加固，清理干挣经过验收后，方 可开始安装钢门窗。4检查原结构施工时门窗两侧预埋铁件的位置是否正确，对于预埋位置 不准或遗漏者，按门窗安装要求补装齐全。5检查门窗，对由于运输、堆放不当而导致门窗框扇出现的变形、玻璃 及零附件损坏等，应进行校正和修理。四、操作工艺1工艺流程 2划线定位。按图纸中门窗的安装位置、尺寸和标高，以门窗中线为准向两边量出门 窗边线。如果工程为多层或高层时，以顶层门窗安装位置线为准，用线 坠或经纬仪将门窗边线标划到各楼层相应位置。从各楼层室内+ 50Omm水平线量出门窗的水平安装线。依据门窗的边线和水平安装线做好各楼层门窗的安装标记。3洞口处理。结构洞口边线与
4、安装线有偏差者，应进行剔凿处理。剔凿削弱结构构件 截面影响安全的，应对原结构进行修补加固。修补（或加固）方案应征 得设计的认可。修补（或加固）完成并经过验收后，方可进行下一道工 序施工。墙厚方向的安装位置根据外墙大样图及内窗台的宽度来定。墙厚有偏差, 原则上应以同一房间内窗台宽度一致为准。如内窗台安装窗台板，窗台 板宜伸入窗下5mmo4带副框门窗就位固定。按图纸中要求的型号、规格组装好副框，分别搬运到安装地点，并垫靠 稳当，防止碰撞伤人。用M512的自攻螺丝将连接件固定在副框上，然后将副框装入洞口并 用木楔临时固定，调整至横平竖直。然后根据门窗边线、水平线及距外 墙皮的尺寸进行支垫，并用托线板
5、靠吊垂直。有预埋件的，连接件可采取与预埋件焊接的方式；无预埋件的，连接件 可用膨胀螺栓或射钉固定于墙体上，但砖墙严禁用射钉固定。取出四周木楔，用1:3水泥砂浆把副框与墙之间的缝隙填实，并将副框 清理干净，洒水养护。抹灰收口时外表面留5-8mm深槽口填嵌密封 膏。副框的顶面及两侧应贴密封条。用M520自攻螺钉将门窗框与副框紧 固，盖好螺钉盖。安装推拉窗时还应调整好滑块。附框与门窗框拼接处的缝隙，应用密封膏封严，安装完毕后剥去保护胶 条。5不带副框门窗固定。安装不带副框的门窗时，门窗与洞口宜用膨胀螺栓连接，用密封膏密封 门窗与洞口间的缝隙，最后剥去保护胶条。6五金配件的安装。待浆活修理完，油漆工序
6、涂刷完后方可安装门窗五金配件，安装按其说 明书进行，要求安装牢固，使用灵活。安装前检查门窗扇启闭是否灵活，不应有阻滞、倒翘、回弹等缺陷。如 有问题必须调整后再安装。安装前检查五金零件安装孔的位置是否准确，如有问题必须调整后再安 装。7纱门窗的安装。裁纱、绷纱：裁纱要比实际尺寸每边各长50mm ,以利压纱。绷纱时 先将纱铺平，将上压条压好、压实，机螺丝拧紧，将纱拉平绷紧，装下 压条，用机螺丝拧紧，然后再装两侧压条，用机螺丝拧紧，将多余的纱 用扁铲割掉，要切除干净不留纱头。8橡胶密封条安装。安装橡胶条前,必须将窗口内油腻子、杂物清除干净。新刷油漆的门窗， 必须待油漆干燥后，再安装胶条，安装方法按产
7、品说明，胶条安装应在 5。C以上进行。五、质量标准（一）主控项目：1涂色镀锌钢板门窗的品种、类型、规格、性能、开启方向、安装位置、 连接方式、防腐处理、嵌缝及密封处理应符合设计要求。2涂色镀锌钢板门窗框和副框的安装必须牢固。预埋件的数量、位置、 埋设方式、与框的连接方式必须符合设计要求。3涂色镀锌钢板门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒 翘。推拉门窗扇必须有防脱落措施。4涂色镀锌钢板门窗配件的型号、规格、数量应符合设计要求，安装应 牢固，位置应正确，功能应满足使用要求。（二）一般项目：1涂色镀锌钢板门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大 面应无划痕、碰伤。漆膜或保护层应连
8、续。2涂色镀锌钢板门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密 封。密封胶表面应光滑、Jll ,无裂纹。3涂色镀锌钢板门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱 槽。4有排水孔的涂色镀锌钢板门窗，排水孔应畅通，位置和数量应符合设 计要求。5涂色镀锌钢板门窗安装的允许偏差和检验方法应符合下表的规定。六、成品保护1涂色镀锌钢板门窗运输时，应竖立排放并固定牢靠。搅与模间应用非 金属软质材料隔开”方止相互磨损及压坏玻璃和五金件。2安装完毕的门窗严禁安放脚手架或悬吊重物。3安装完毕的门窗洞口不能再做施工运料通道。如必须使用时，应采取 防护措施。4抹灰、涂料施工时，应先在门窗上贴纸或用塑料薄膜遮
9、盖保护，以防 门窗框被污染后变色。5门窗安装时不应在门框上打火引弧”方止烧伤门边。6拆架子时，注意将开启的门窗关上后，再落架子，防止撞坏门窗。7门窗应及时安装五金配件，并设专人开关窗户，走道门扇应用木楔将 门扇临时固定，防止碰坏。七、应注意的问题1安装涂色镀锌钢板门窗必须采用预留洞口的方法以防门窗变形损坏。2四周框边内外未嵌密封胶：应选用设计要求的材料塞满塞实保护材，外表面用密封胶封堵，以防渗 漏，并可保温。3拼接处未进行密封处理:副框与门窗框以及拼模之间的缝隙均应用密封胶封严。4不带副框的门窗四周采用水泥砂浆填缝，容易造成门窗框件变形；无副框的门窗安装时，宜先抹灰，再在洞口内弹线，安装门窗。不应填 嵌水泥砂浆。5门窗关闭不严密，间隙不均匀，开关不灵活：应提高产品质量，控制框扇加工尺寸偏差，加强验收检查。6门窗附件不齐全、不配套：门窗附件宜由厂家配套供应，尽量不外购。7冬雨期施工：冬期施工：灌洞所用的豆石佐及塞缝所用的砂浆，应按施工环境气温的 高低，掺入一定比例的外加剂，防止碎及砂浆受冻。雨期施工:大雨时应暂停施工。小雨时可先进行钢门窗就位固定,堵洞、 灌缝工作应待晴天时完成。
