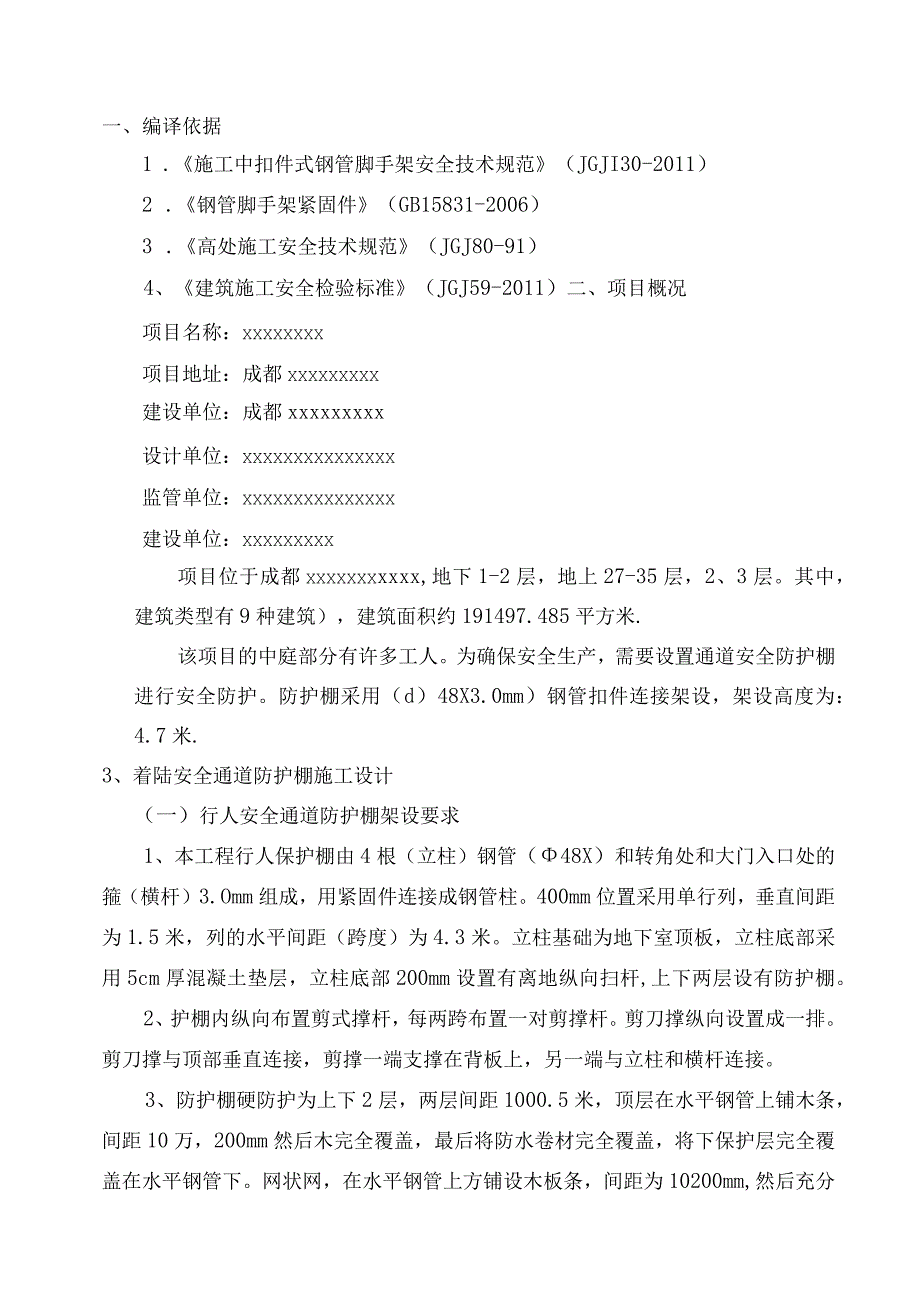

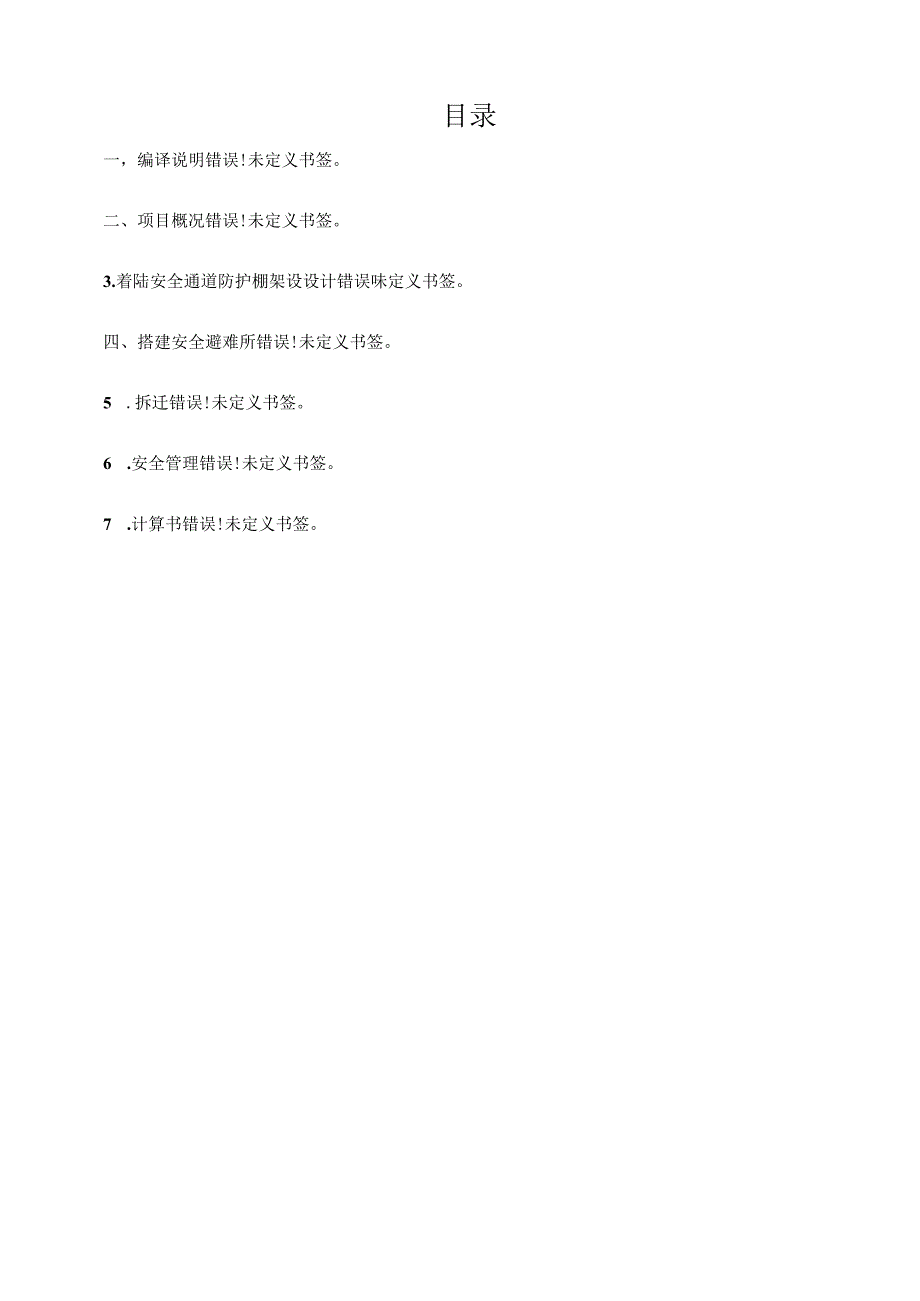

1、行人通道安全防护棚施工组织设计目录一，编译说明错误!未定义书签。二、项目概况错误!未定义书签。3.着陆安全通道防护棚架设设计错误味定义书签。四、搭建安全避难所错误!未定义书签。5 .拆迁错误!未定义书签。6 .安全管理错误!未定义书签。7 .计算书错误!未定义书签。一、编译依据1 .施工中扣件式钢管脚手架安全技术规范（JGJI30-2011）2 .钢管脚手架紧固件（GB15831-2006）3 .高处施工安全技术规范（JGJ80-91）4、建筑施工安全检验标准（JGJ59-2011）二、项目概况项目名称：XXXXXXXX项目地址：成都XXXXXXXXX建设单位：成都xxxxxxxxx设计单位：
2、XXXXXXXXXXXXXXX监管单位：XXXXXXXXXXXXXXX建设单位：XXXXXXXXX项目位于成都XXXXXXXxxxx,地下1-2层，地上27-35层，2、3层。其中，建筑类型有9种建筑），建筑面积约191497.485平方米.该项目的中庭部分有许多工人。为确保安全生产，需要设置通道安全防护棚进行安全防护。防护棚采用（d）48X3.0mm）钢管扣件连接架设，架设高度为：4.7米.3、着陆安全通道防护棚施工设计（一）行人安全通道防护棚架设要求1、本工程行人保护棚由4根（立柱）钢管（48X）和转角处和大门入口处的箍（横杆）3.Omm组成，用紧固件连接成钢管柱。400mm位置采用单行列
3、，垂直间距为1.5米，列的水平间距（跨度）为4.3米。立柱基础为地下室顶板，立柱底部采用5cm厚混凝土垫层，立柱底部200mm设置有离地纵向扫杆,上下两层设有防护棚。2、护棚内纵向布置剪式撑杆，每两跨布置一对剪撑杆。剪刀撑纵向设置成一排。剪刀撑与顶部垂直连接，剪撑一端支撑在背板上，另一端与立柱和横杆连接。3、防护棚硬防护为上下2层，两层间距1000.5米，顶层在水平钢管上铺木条，间距10万，200mm然后木完全覆盖，最后将防水卷材完全覆盖，将下保护层完全覆盖在水平钢管下。网状网，在水平钢管上方铺设木板条，间距为10200mm,然后充分铺设木板。由高高的木板封闭和隔离。1米5.纵横条的步距分别为
4、085叫0.85m,1.3m,0.5m,0.5m,0.5m四、安全避难所的建设(1)施工准备一、材料准备钢管采用现行天佳标准直缝电焊钢管(GB/T13793),其质量符合现行国家标准碳素结构钢(GB/T700)中Q235-A级的要求。钢管直径48mm、壁厚3.0mm、杆470Omn1、扣件采用可锻铸铁紧固件，其材料符合现行国家标准钢脚手架紧固件(GB15831)o脚手板采用木制脚手板和绿色2000目密实日本网等材料(附墙杆材料与钢管要求相同)。2、各级单位工程负责人应根据施工组织设计中的技术要求和安全措施，逐级向安装人员进行技术交底。3、要求对钢管、紧固件、木脚手板、密网等进行检验，不合格的构
5、件和附件不得使用。合格的零部件应按品种规格分类，堆放整齐，堆放场地不得有积水。.4、清理架设场地地面杂物，平整架设场地、硬地板，并设置排水沟，确保排水畅通。(2)架设1、根据防护棚钢管柱的列距和行距要求，定位布置2.杆架设防护棚的搭建顺序为：铺设5cm厚混凝土保护层一纵向扫杆一组合钢管柱一纵向横杆一横杆组合一剪力支撑一密网一木板条一木脚手架。三、架设钢管柱的安全技术措施(1)钢管立柱边长为400X400mm,立柱纵向间距为1.5米，立柱水平间距(跨距)为4.3米，防护棚高度为4.5米。钢管立柱之间距垫板200mm处设有纵扫杆，并用直角紧固件紧固竖杆。(2)钢管立杆应采用对接扣件连接，立杆对接扣
6、件应交错布置。同步中不内容设置相邻两极的关节，同步中相邻两极之间的关节在一个高度上。交错距离不应小于50Omnb每个关节中心到主节点的距离不应大于步距的1/3。(3)钢管立柱开始架设时，应每隔两跨安装一个即弃式撑杆，直至附壁件安装平稳，沿方向拆除。墙体附着的第一步设置在钢管柱离地的位置1.7米。附壁件一端与钢管柱杆用直角紧固件紧固，另一端与钢结构墙体焊接牢固。4、竖直单杠架设安全技术措施(1)纵横杆间距不大于该距离，L5米纵横杆布置在纵杆内侧，纵横杆长度不小于2跨。，相邻两根纵向水平杆的节点不内容设置在同步或跨度上，相邻两根异步或不同跨度的节点在水平方向上的距离不应小于50Omn1。杠杆已固定
7、。(2)同一台阶的纵向横杆必须绕一圈，并用直角扣件与立柱的内外纵杆紧固。5、架设剪力支撑和斜撑的安全技术措施(1)剪力撑应与立柱、纵向横杆、桁架等同步架设。剪力撑宜采用斜杆组合架设。剪力支撑与地面形成45度的夹角。连接方式是用三个旋转紧固件进行紧固，三个紧固件之间的距离不小于1米垂直连续直立到顶部。剪力撑的一端抵靠垫板，另一端与桁架的竖杆、横杆、上下弦杆的杆端紧固。(2)斜撑：防护棚侧桁两端设有斜撑，夹角为60度。上弦杆和立柱的长度不应小于100mmo6、紧固件安装的安全技术措施紧固件规格(48mm)必须与钢管外径相同。(2)紧固件螺栓的拧紧扭矩应为40-65N米以内。(3)对接扣的开口应朝上
8、或朝内。(4)每根拉杆的拉杆端从扣件罩边缘伸出的长度不应小于100mmo(5)在主节点处，固定水平横杆、竖向横杆、剪力支撑、水平斜撑等的直角扣件和旋转扣件中心点间距不宜大于150mm,(1)钢管检验1、必须有产品合格证。2、应有质检报告、产品许可证、生产许可证、营业执照、资质证书。钢管材料检验应符合现行国家标准金属拉伸试验方法(GB/T228)的有关规定。3、钢管表面应平直、光滑，不得有裂纹、伤痕、脱层、错位、硬弯、毛刺、压痕和较深的划痕。4、钢管外径、壁厚、端面的偏差应符合国家规定。5、钢管必须除锈并涂防锈漆、黄漆、标识漆。6、紧固件应备有生产许可证、检测报告、产品合格证、营业执照、资质证明
9、。7、旧钢管和紧固件的使用需要严格的检验检测。(1)旧钢管的检查：表面腐蚀深度05mm,每年进行一次腐蚀检查。检验时，应从腐蚀严重的钢管中选取3根管子，每根腐蚀严重的部位横切进行抽样检验。腐蚀深度超过规定值时不得使用。钢管的弯曲变形应为各种钢管构件端部弯曲长度W1.5米，弯曲深度W5m(2)旧紧固件使用前的质量检查：有裂纹、变形的严禁使用，滑螺纹的螺栓必须更换，新旧紧固件均应进行防锈处理。8、防护棚架设的要求、内容偏差及检验方法应符合表1的要求。9、安装后，应用扭力扳手检查紧固螺栓的拧紧力矩。拧紧力应在40N.m65N.ni范围内，按表2规定确定，不合格需重新拧紧直至合格。脚手架搭设台技术要求
10、及内容偏差1线项目技能要求公差(mm)示意图检查方法用工具1土地根据根据基础表面坚实平坦观察到的流走没有水根据不要滑动-10沉降2站立竿下直的花费最终验收垂直度偏差Hmax=20mH/200用经纬仪和吊线和卷尺检查安装过程中垂直度偏差的高度不同度H内容偏差(mm)20mH=2H=IOH=207501003间距步距偏差俯仰偏差行距偏差205020钢尺4纵向横杆高差杆的两端20水平仪或水平仪同跨度内、外纵向水平钢筋的高差105双排脚手架横向横杆外伸长度偏差外展500mm50钢尺脚手架搭设台技术要求及内容偏差2线项目技能要求公差(mm)示意图检查方法用工具6紧固件安装主节点各紧固件与主节点的距离a1
11、50mm钢尺同步杆上相邻两个对接扣件的高度差500mm钢尺杆上对接扣件到主节点的距离h3钢尺纵向水平杆上对接扣件距主节点的距离L3钢尺紧固件螺栓紧固扭矩40-65牛米扭力扳手7剪刀对地面的倾斜度45-60正方形8脚手架外展长度(mm)屁股100a150150a300卷尺圈正方形注：Io对中级使用插入法2、杆号说明：1-竖杆；2-垂直水平杆；3-水平横杆；4剪刀撑紧固件紧固质量、抽样数量及判定标准表3线检查项目安装紧固件质量(个)采样数(n)通过判断数(AO)不合格判断数(RO)连接垂直杆和51-90501垂直(水平)水91-150812平杆或剪刀撑151-28013121的紧固件；连接281-
12、5002023垂直杆、垂直水501-12003234平杆或剪刀撑1200-32005056的紧固件51-9051291-150823连接水平和垂151-28013342直水平杆的紧281-5002056固件501-120032781200-3200501011注：1、本表1、2为总则检验等级。2、本表第1项质量合格等级(AQL)为4级，第2项为10级。3、合格判断数(AO)是指内容的不合格判断数。5.拆除1、拆机前必须做好以下准备工作：(1)全面检查防护棚的扣件连接、墙体连接和支撑系统是否符合安全要求。(2)根据检查结果，补充完善施工组织设计中的拆除顺序，经主管部门批准后方可实施。(三)解除安
13、全技术措施的，建设单位项目负责人应当逐步进行技术交底;设置警戒区，专人负责警戒。(4)清除防护棚上的杂物和地面障碍物。2、拆卸前应满足以下要求：(1)防护棚拆除顺序总则为：木脚手架一栏杆一剪力支撑一纵杆一横杆f竖杆，按照自上而下，先安装后拆，拆完成一步步。上下同时作业时，应先拆中间扣，再拆两侧扣，钢管由中间操作工交付。(2)所有连接墙部分应与防护棚一起逐层拆除。严禁在拆除防护棚前先拆除整层或数层连接墙件；，应加墙杆加固。(3)当防护棚拆除到底部最后一根长钢管的高度时，应在适当位置进行临时抛加固，然后拆除连接墙。3、卸货应符合以下要求：(1)所有零部件必须及时集中交付到地面，严禁遗留。(2)运至
14、地面的零部件应按要求及时检查、整修、保养，并按品种规格随时堆放，并置于干燥通风处，以防腐蚀。.6、安全管理(一)人员要求1、搭建防护棚的人员必须是通过现行国家标准特种作业人员安全技术考核管理规则(GB5036)考核合格的专业脚手架。离职后应定期进行体检，体检合格者发给就业证明。2、搭建防护棚的人员必须佩戴安全帽、安全带、防滑鞋等，并系好袖口和裤子。(2)架设阶段1、防护棚的零部件质量及其架设质量必须按规范和标准的要求进行验收,合格后方可使用。2、防护棚架设应按施工中扣件式钢管脚手架安全技术规范(JGJ130-2011)和施工安全检验标准(JGJ59-2011)进行检查，如有问题应及时纠正和维护。3、防护棚架设质量必须符合要求方可投入使用。4、施工现场的火线在没有可靠安全措施的情况下，不得穿过防护棚，非电工不得擅自连接电线和电器装置。(3)使用阶段1、遇6级及以上大风应停止防护棚作业，雨雪后应采取防滑措施上架，清除积雪。2、应设置专人负责防护
