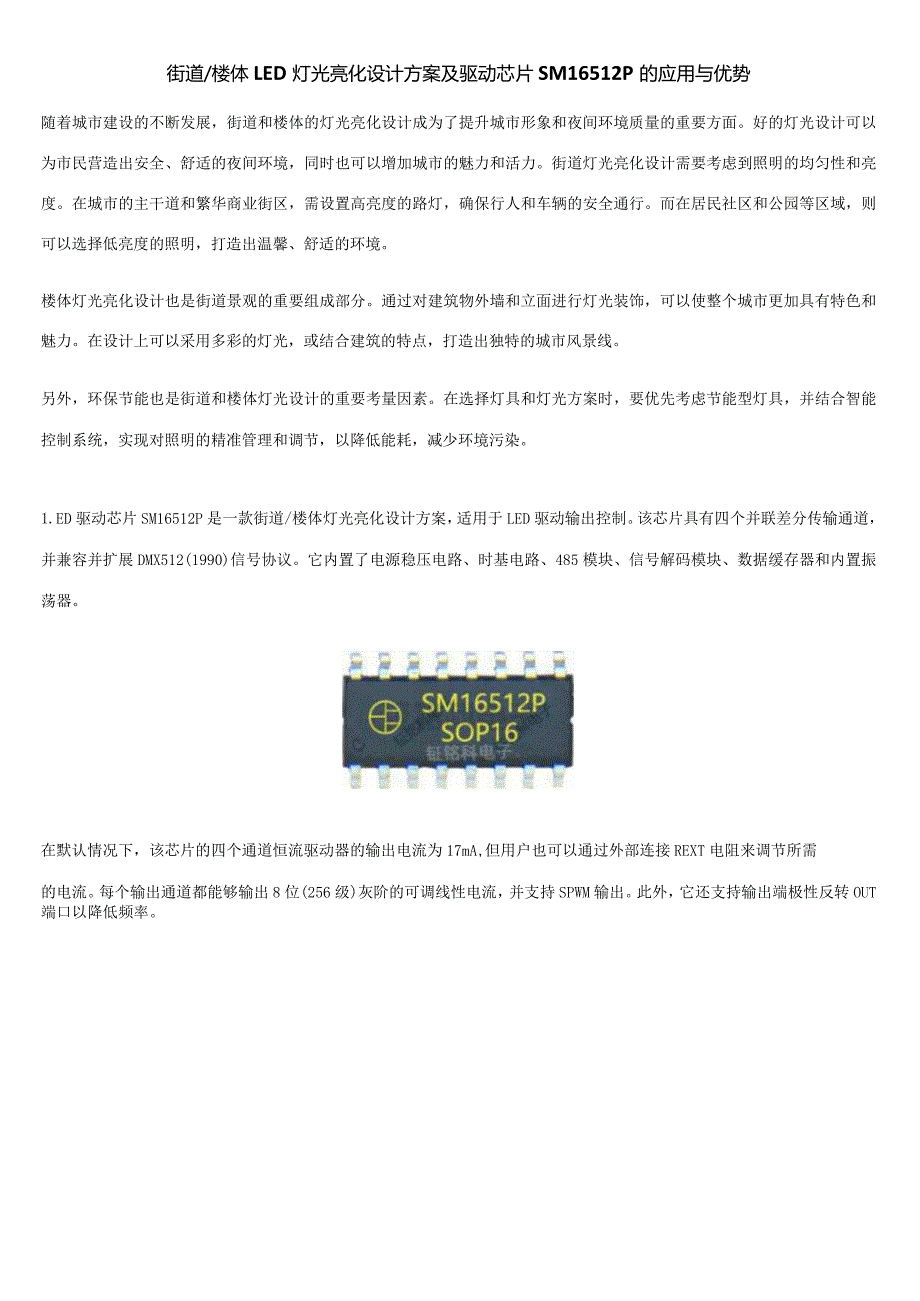

街道楼体LED灯光亮化设计方案及驱动芯片SM16512P的应用与优势.docx_第1页
第1页 / 共3页

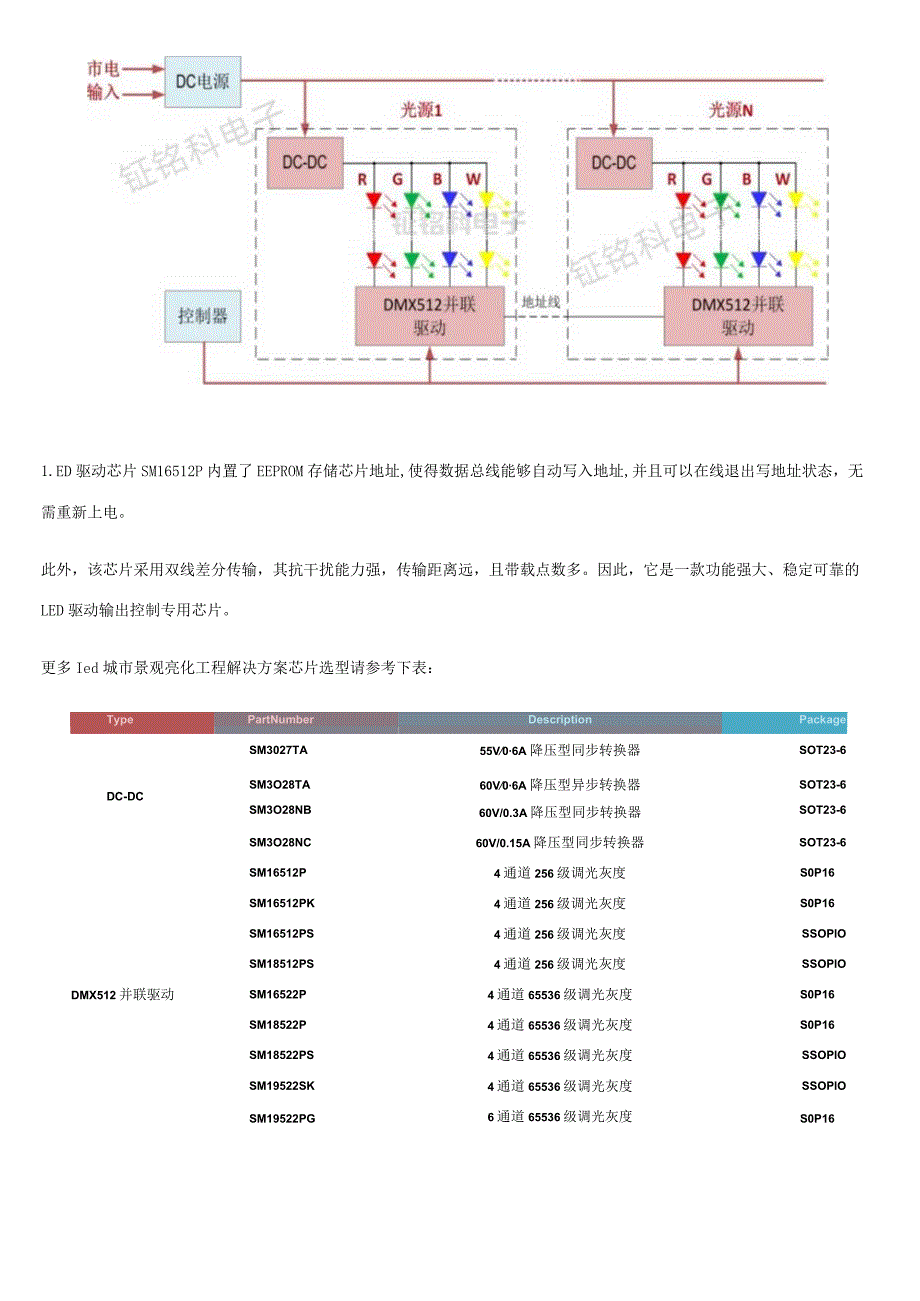

街道楼体LED灯光亮化设计方案及驱动芯片SM16512P的应用与优势.docx_第2页
第2页 / 共3页
街道楼体LED灯光亮化设计方案及驱动芯片SM16512P的应用与优势.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《街道楼体LED灯光亮化设计方案及驱动芯片SM16512P的应用与优势.docx》由会员分享,可在线阅读,更多相关《街道楼体LED灯光亮化设计方案及驱动芯片SM16512P的应用与优势.docx(3页珍藏版)》请在第壹文秘上搜索。

1、街道/楼体LED灯光亮化设计方案及驱动芯片SM16512P的应用与优势随着城市建设的不断发展,街道和楼体的灯光亮化设计成为了提升城市形象和夜间环境质量的重要方面。好的灯光设计可以为市民营造出安全、舒适的夜间环境,同时也可以增加城市的魅力和活力。街道灯光亮化设计需要考虑到照明的均匀性和亮度。在城市的主干道和繁华商业街区,需设置高亮度的路灯,确保行人和车辆的安全通行。而在居民社区和公园等区域,则可以选择低亮度的照明,打造出温馨、舒适的环境。楼体灯光亮化设计也是街道景观的重要组成部分。通过对建筑物外墙和立面进行灯光装饰,可以使整个城市更加具有特色和魅力。在设计上可以采用多彩的灯光,或结合建筑的特点,

2、打造出独特的城市风景线。另外,环保节能也是街道和楼体灯光设计的重要考量因素。在选择灯具和灯光方案时,要优先考虑节能型灯具,并结合智能控制系统,实现对照明的精准管理和调节,以降低能耗,减少环境污染。1.ED驱动芯片SM16512P是一款街道/楼体灯光亮化设计方案,适用于LED驱动输出控制。该芯片具有四个并联差分传输通道,并兼容并扩展DMX512(1990)信号协议。它内置了电源稳压电路、时基电路、485模块、信号解码模块、数据缓存器和内置振荡器。在默认情况下,该芯片的四个通道恒流驱动器的输出电流为17mA,但用户也可以通过外部连接REXT电阻来调节所需的电流。每个输出通道都能够输出8位(256级

3、)灰阶的可调线性电流,并支持SPWM输出。此外,它还支持输出端极性反转OUT端口以降低频率。1.ED驱动芯片SM16512P内置了EEPROM存储芯片地址,使得数据总线能够自动写入地址,并且可以在线退出写地址状态,无需重新上电。此外,该芯片采用双线差分传输,其抗干扰能力强,传输距离远,且带载点数多。因此,它是一款功能强大、稳定可靠的LED驱动输出控制专用芯片。更多Ied城市景观亮化工程解决方案芯片选型请参考下表:TypePartNumberDescriptionPackageSM3027TA55V06A降压型同步转换器SOT23-6DC-DCSM3O28TA60V06A降压型异步转换器SOT2

4、3-6SM3O28NB60V/0.3A降压型同步转换器SOT23-6SM3O28NC60V/0.15A降压型同步转换器SOT23-6SM16512P4通道256级调光灰度S0P16SM16512PK4通道256级调光灰度S0P16SM16512PS4通道256级调光灰度SSOPlOSM18512PS4通道256级调光灰度SSOPlODMX512并联驱动SM16522P4通道65536级调光灰度S0P16SM18522P4通道65536级调光灰度S0P16SM18522PS4通道65536级调光灰度SSOPlOSM19522SK4通道65536级调光灰度SSOPlOSM19522PG6通道65536级调光灰度S0P16
