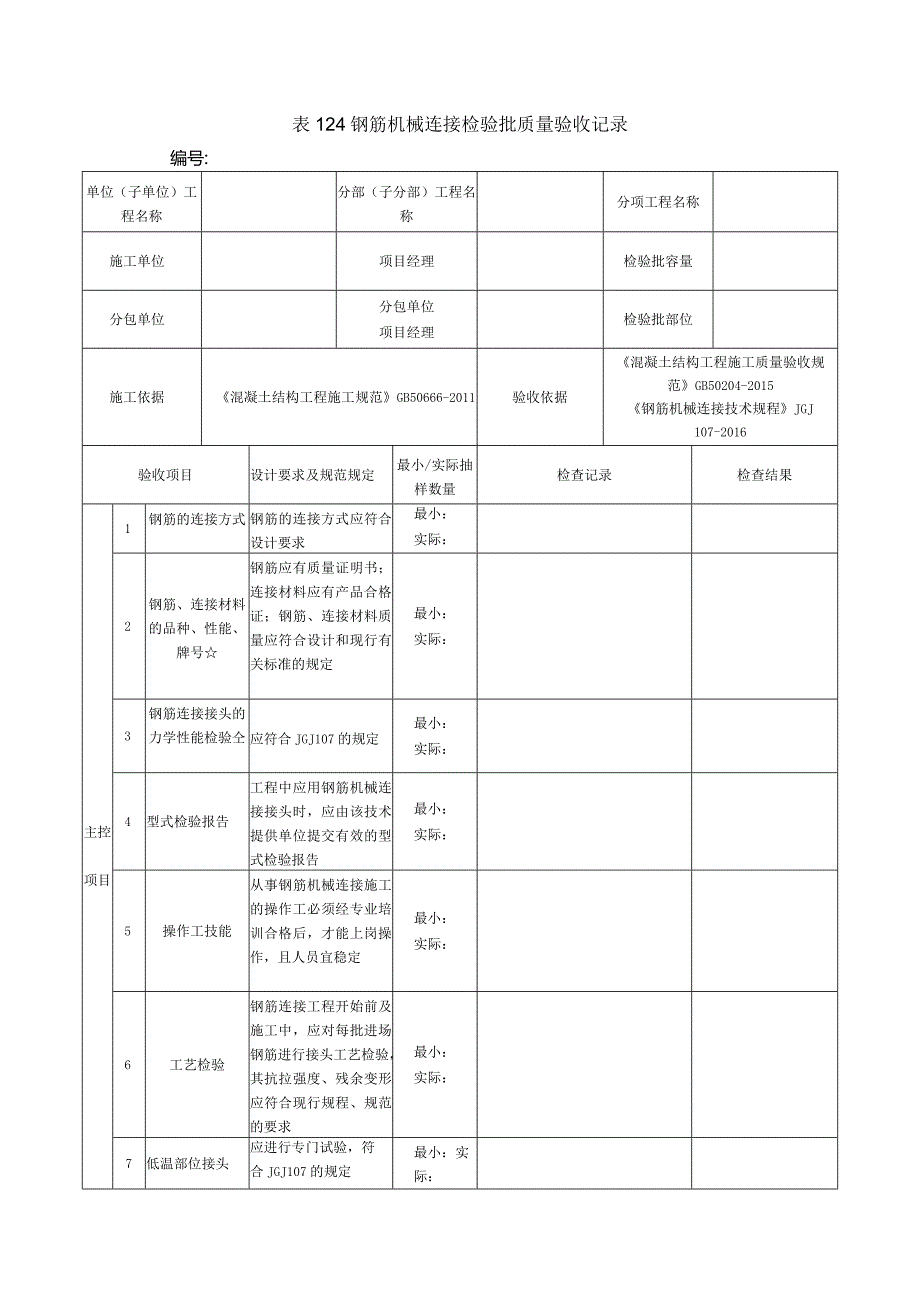

表124钢筋机械连接检验批质量验收记录.docx_第1页
第1页 / 共6页

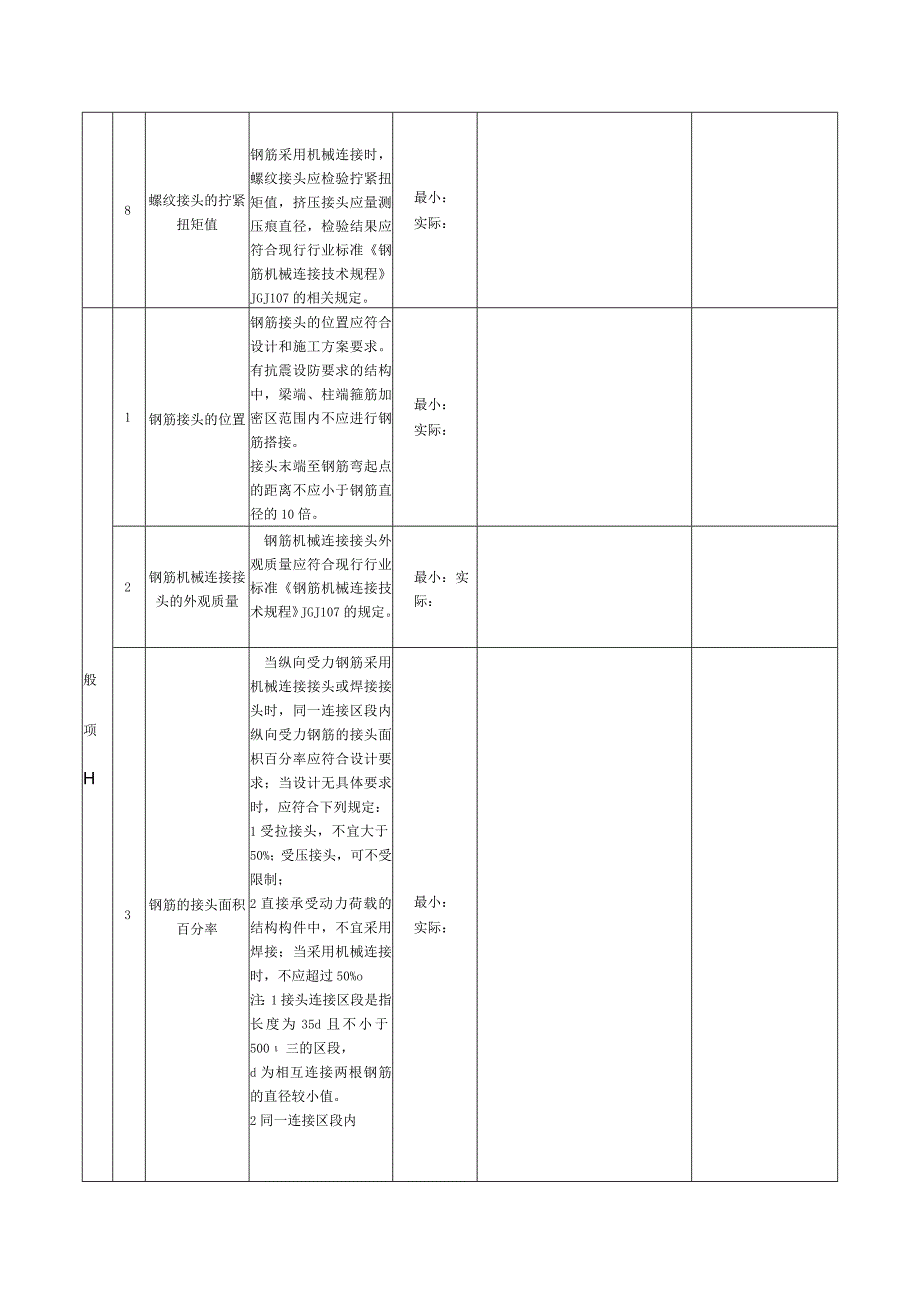

表124钢筋机械连接检验批质量验收记录.docx_第2页
第2页 / 共6页

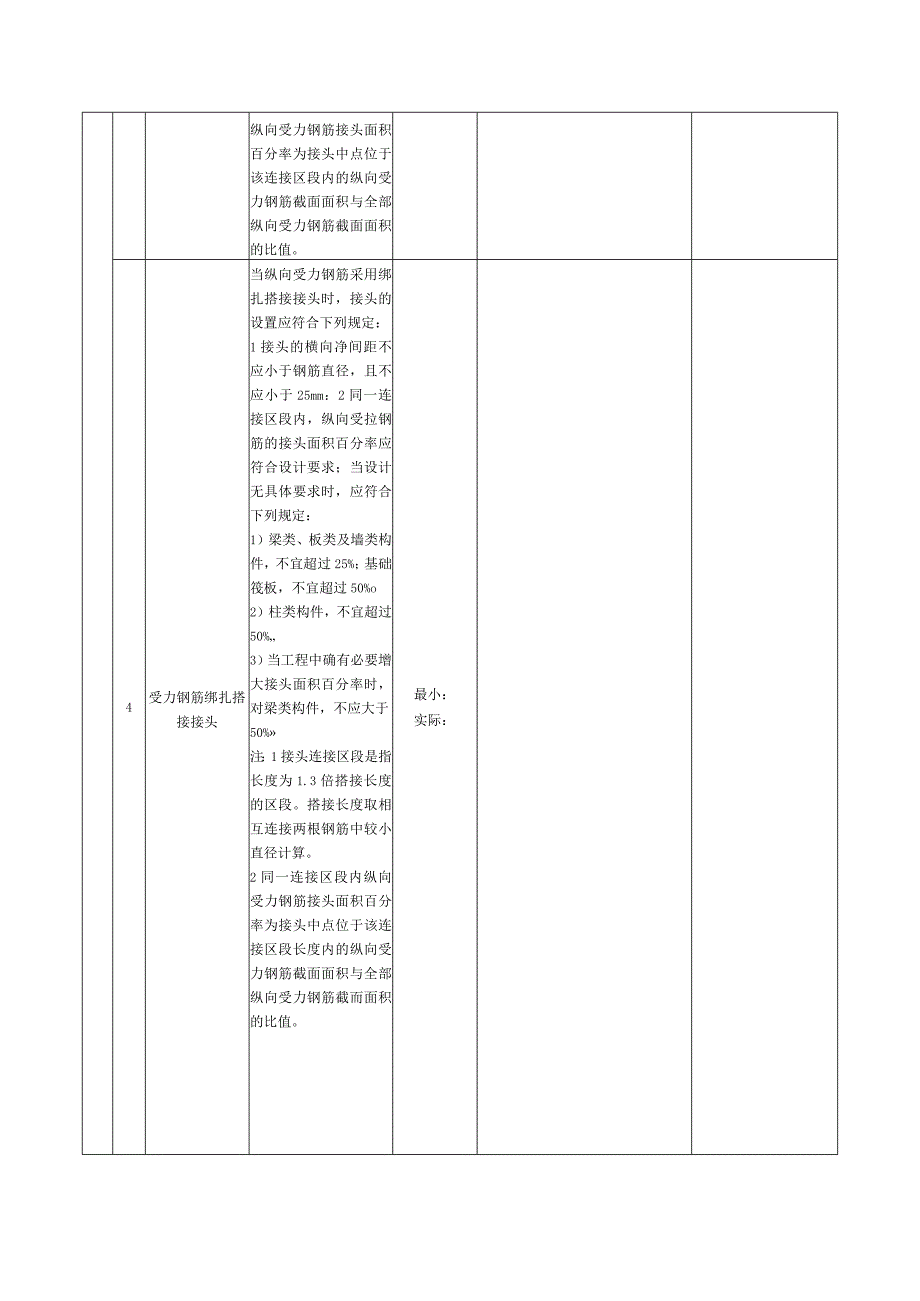

表124钢筋机械连接检验批质量验收记录.docx_第3页
第3页 / 共6页
表124钢筋机械连接检验批质量验收记录.docx_第4页
第4页 / 共6页
表124钢筋机械连接检验批质量验收记录.docx_第5页
第5页 / 共6页
表124钢筋机械连接检验批质量验收记录.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《表124钢筋机械连接检验批质量验收记录.docx》由会员分享,可在线阅读,更多相关《表124钢筋机械连接检验批质量验收记录.docx(6页珍藏版)》请在第壹文秘上搜索。

1、表124钢筋机械连接检验批质量验收记录编号:单位(子单位)工程名称分部(子分部)工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据混凝土结构工程施工规范GB50666-2011验收依据混凝土结构工程施工质量验收规范GB50204-2015钢筋机械连接技术规程JGJ107-2016验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1钢筋的连接方式钢筋的连接方式应符合设计要求最小:实际:2钢筋、连接材料的品种、性能、牌号钢筋应有质量证明书;连接材料应有产品合格证;钢筋、连接材料质量应符合设计和现行有关标准的规定最小:实际:3钢筋连接接头的力学

2、性能检验仝应符合JGJ107的规定最小:实际:4型式检验报告工程中应用钢筋机械连接接头时,应由该技术提供单位提交有效的型式检验报告最小:实际:5操作工技能从事钢筋机械连接施工的操作工必须经专业培训合格后,才能上岗操作,且人员宜稳定最小:实际:6工艺检验钢筋连接工程开始前及施工中,应对每批进场钢筋进行接头工艺检验,其抗拉强度、残余变形应符合现行规程、规范的要求最小:实际:7低温部位接头应进行专门试验,符合JGJ107的规定最小:实际:8螺纹接头的拧紧扭矩值钢筋采用机械连接时,螺纹接头应检验拧紧扭矩值,挤压接头应量测压痕直径,检验结果应符合现行行业标准钢筋机械连接技术规程JGJ107的相关规定。最

3、小:实际:般项H1钢筋接头的位置钢筋接头的位置应符合设计和施工方案要求。有抗震设防要求的结构中,梁端、柱端箍筋加密区范围内不应进行钢筋搭接。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。最小:实际:2钢筋机械连接接头的外观质量钢筋机械连接接头外观质量应符合现行行业标准钢筋机械连接技术规程JGJ107的规定。最小:实际:3钢筋的接头面积百分率当纵向受力钢筋采用机械连接接头或焊接接头时,同一连接区段内纵向受力钢筋的接头面枳百分率应符合设计要求;当设计无具体要求时,应符合下列规定:1受拉接头,不宜大于50%;受压接头,可不受限制;2直接承受动力荷载的结构构件中,不宜采用焊接;当采用机械连接时,

4、不应超过50%o注:1接头连接区段是指长度为35d且不小于500三的区段,d为相互连接两根钢筋的直径较小值。2同一连接区段内最小:实际:纵向受力钢筋接头面积百分率为接头中点位于该连接区段内的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。4受力钢筋绑扎搭接接头当纵向受力钢筋采用绑扎搭接接头时,接头的设置应符合下列规定:1接头的横向净间距不应小于钢筋直径,且不应小于25mm:2同一连接区段内,纵向受拉钢筋的接头面积百分率应符合设计要求;当设计无具体要求时,应符合下列规定:1)梁类、板类及墙类构件,不宜超过25%;基础筏板,不宜超过50%o2)柱类构件,不宜超过50%3)当工程中确有必要增大

5、接头面积百分率时,对梁类构件,不应大于50%注:1接头连接区段是指长度为1.3倍搭接长度的区段。搭接长度取相互连接两根钢筋中较小直径计算。2同一连接区段内纵向受力钢筋接头面积百分率为接头中点位于该连接区段长度内的纵向受力钢筋截面面积与全部纵向受力钢筋截而面积的比值。最小:实际:5箍筋的设置梁、柱类构件的纵向受力钢筋搭接长度范围内箍筋的设置应符合设计要求;当设计无具体要求时,应符合下列规定:1箍筋直径不应小于搭接钢筋较大直径的1/4;2受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍,且不应大于100mm;3受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍,且不应大于2OOnun:4当

6、柱中纵向受力钢筋直径大于25un时,应在搭接接头两个端面外100nlm范围内各设置二个箍筋,其间距宜为50r三o最小:实际:6直螺纹加工、锥螺纹加工丝头牙形钢筋端头应切平后加工丝牙,牙形饱满,无断牙、秃牙缺陷,且与牙形规的牙形吻合,牙形表面光洁最小:实际:丝头螺纹长度不应小于1/2套筒长度最小:实际:检查钢筋插入套筒深度的钢筋表面标记钢筋端部应有挤压套筒后可检查钢筋插入深度的明显标记,钢筋端头离套筒长度中点不宜超过IOmm最小:实际:7挤压接头接头外观挤压后套筒不得有肉眼可见裂缝最小:实际:外观质量挤压接头压痕道数应符合型式检验确定的道数最小:实际:外型尺寸(检其中项)挤压后套筒长度1.10倍

7、L15倍原套筒长度最小:实际:压痕处套筒外径0.8倍0.90倍原套筒外径最小:实际:8直螺纹接头/雄螺纹接头接头拧紧力矩钢筋直径inmW16100/100最小:实际:182O200/180最小:实际:2225260/240最小:实际:2832320/300最小:实际:364O360/360最小:实际:5460/460最小:0实际:9直螺纹接头钢筋与连接套的规格一致,外露螺纹不宜超过2p最小:实际:10纵向受力钢筋当纵向受力钢筋采用机械连接接头时,同一连接区段内纵向受力钢筋的接头面积百分率应符合设计要求;当设计无要求时,应符合下列规定:1受拉接头,不宜大于50%;受压接头,可不受限制:2直接承受动力荷载的结构构件中,不应超过50%,.最小:实际:施工单位检查结果班组长:分包单位项目质检员:项目部质检员:年月日监理单位验收结论专业监理工程师:年月日注1:P为螺纹的螺距。注2:接头连接区段是指长度为35d且不小于500mm的区段,d为相互连接两根钢筋的直径较小值:注3:同一连接区段内纵向受力钢筋接头面积百分率为接头中点位于该连接区段内的纵向受力钢筋截而面积与全部纵向受力钢筋截而面积的比值
